Есть ли у кого принципиальная схема "Лель РОТОТОМ"?
|
|
Svetliy_metall | 30.04.2014, 06:39 | |
|
ID пользователя #2738Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 3161 | Камрады! Вчера ко мне приехал "Лель РОТОТОМ", но ведёт он себя неадекватно, удар чувствует отзвук даёт но не так. точно правильно работает резистор "Тембр", резистор "Спад" на 7 часов даёт звук Бас бочки, если вывернуть на 9 часов или далее начинается космос. резистор "тон" изменяет звук если резистор "спад" вывернут выше 9ти часов, но по дефолту резистор "тон" должен менять барабан, но он издаёт какой то звук в 10й октаве. В общем много слов, но будет сделана и запись, постараюсь сегодня на репетиции записать. Но пока хотелось бы увидеть принципиальную схему
Примочек много не бывает | Наверх | |
Svetliy_metall | 30.04.2014, 13:51 | |
| ID пользователя #2738 Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 3161
| вот видео рототома в работе [link]
Примочек много не бывает | Наверх | |
Svetliy_metall | 30.04.2014, 14:00 | |
| ID пользователя #2738 Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 3161

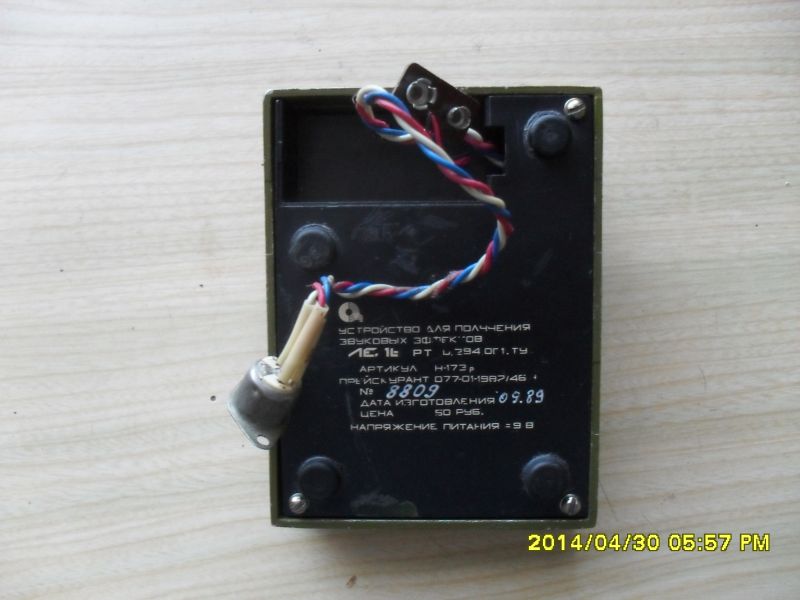

| так же ещё в его впендюрен дин, мне кажется его не должно быть, хотя кто знает

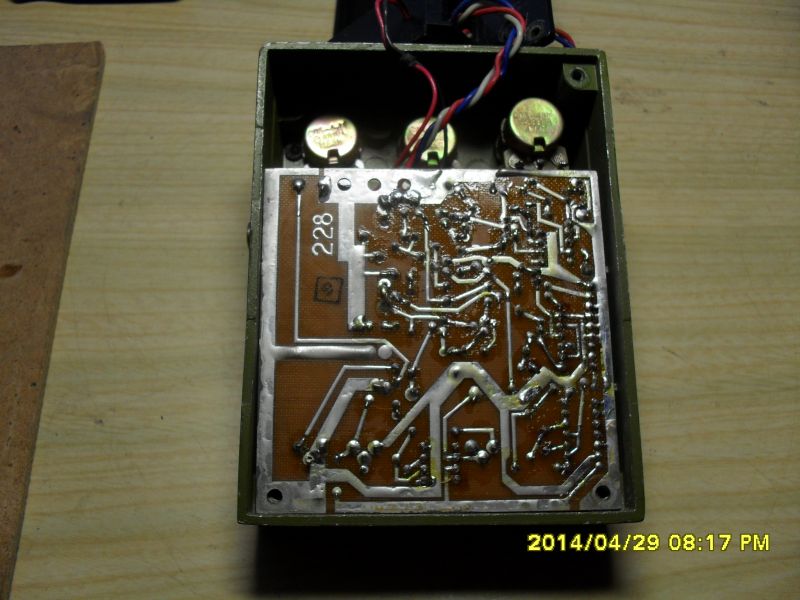

вот плата с дорожками, вроде целые, не пионерены

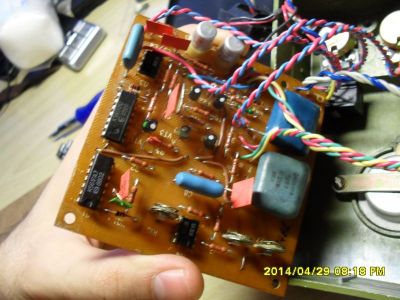

так же кишки, вроде тоже заводская пайка, только красный провод с дина приходящий на потенциометр спад не очень похож на заводскую пайку
Примочек много не бывает | Наверх | |
Fish | 30.04.2014, 21:57 | |
| ID пользователя #2408 Зарегистрирован: 10.02.2011, 16:12 Местонахождение: Вологда Сообщений: 636
| Дин-левый.Значит кто-то копался-отсюда и изменения в звуке думаю...
Мой виш-лист [link] | Наверх | |
sYv | 01.05.2014, 03:18 | |
| ID пользователя #3019 Зарегистрирован: 28.01.2012, 11:03 Местонахождение: Тобольск Сообщений: 1174

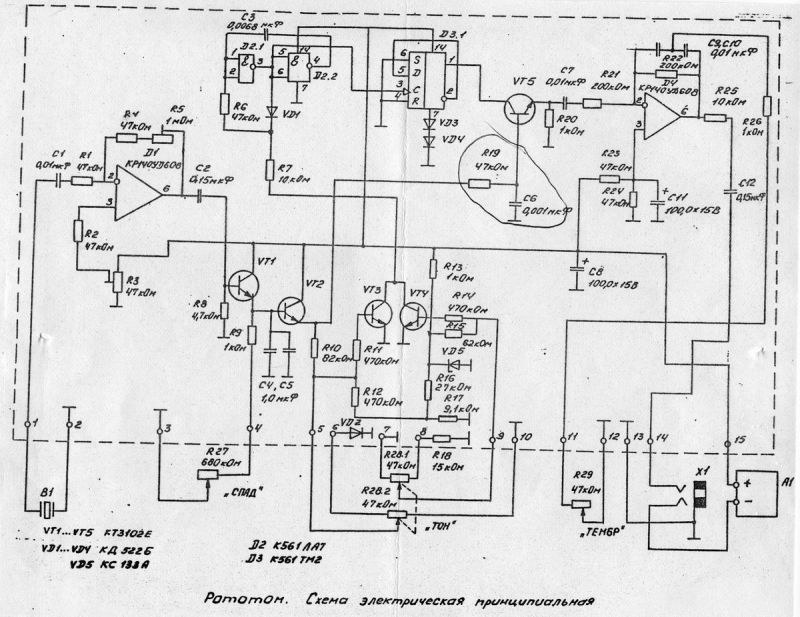

| Эта?
Мена [link] | Наверх | |
Svetliy_metall | 01.05.2014, 16:47 | |
| ID пользователя #2738 Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 3161
| sYv Цитата ... Эта? Вах! премного благодарен!) спасибо большое)
Примочек много не бывает | Наверх | |
Svetliy_metall | 02.05.2014, 07:20 | |
| ID пользователя #2738 Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 3161
| пробежался по схеме и сравнил с педалью, похоже так и должен звучать рототом
Примочек много не бывает | Наверх | |
Басист Кайф | 04.05.2014, 05:42 | |
| Я играю на басу. Хочешь, справку принесу?
Зарегистрирован: 31.01.2007, 15:19 Местонахождение: Москва Сообщений: 14976
| Электролиты перекинь для верности. | Наверх | |
Svetliy_metall | 04.05.2014, 10:34 | |
| ID пользователя #2738 Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 3161
| поменял, всё также осталось
Примочек много не бывает | Наверх | |
StariyDed | 04.05.2014, 10:39 | |
| ID пользователя #3667 Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Спас-Клепики, Рязанская обл. Сообщений: 12680
| Жаль, что на принципиальной схеме нет "родных" осциллограмм...Проще было бы понять чего от этой примочки добиться можно... | Наверх | |
vovian | 27.09.2020, 19:06 | |
| ID пользователя #8534 Зарегистрирован: 19.06.2017, 14:12 Местонахождение: Visaginas, Lithuania Сообщений: 56
| Добрый день. Тема старая, но всё же спрошу здесь. Дошли руки до 3 педалей - две рототом и один клаптер,. У всех одна проблема, выдернуто гнездо, провода остались - один с минуса кроны и два других с контактов 13 и 14. Хочу уже сделать выход на Джек. Не подскажете, как организовать распайку? Как я понял, то гнездо тут идёт моно. И провод, который идёт от минуса кроны идёт на минус гнёзда (если смотреть на штейкер Джек, то это земля), 14 контакт пойдёт на сигнал (кончик штейкера Джек), а вот по поводу контакта 13 вопрос. Куда его сунуть, тоже на минус или на корпус коробочки, или ещё куда. Спасибо всем кто откликнется. | Наверх | |
