Схема Урал баса

Автор Добавил
rebrov
28.08.2016, 02:21 Просмотр для печати

ID пользователя #3630
Зарегистрирован: 25.01.2013, 11:23
Местонахождение: Екатеринбург
Сообщений: 766
Попал в руки родной темброблок от рогатого баса.


Сравнил со схемой


Перерисовал, получил несколько иной вариант




прошлого нет. будущее может не наступить. надо жить настоящим.
Наверх
PM
Andrey
28.08.2016, 02:50

ID пользователя #6610
Зарегистрирован: 24.01.2015, 11:43
Местонахождение: Солнечногорск, Московская обл.
Сообщений: 2435
Тоже самое)

_________________
Мои хотелки:
[link]

"Ударим автопробегом по бездорожью, разгильдяйству и бюрократизму!" (Ильф, Петров "Золотой теленок").
Наверх
PM
Басист Кайф
28.08.2016, 03:50

Я играю на басу. Хочешь, справку принесу?

Зарегистрирован: 31.01.2007, 10:19
Местонахождение: Москва
Сообщений: 14768
Хм. Будет время, копану свой. Но отличия не удивляют: процесс совершенствования же ж!
Наверх
PM
Я-Ха
28.08.2016, 04:09

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23238
Это не может быть ТБ от рогатого. Рогатые кончились в 1980 году.

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Басист Кайф
28.08.2016, 04:16

Я играю на басу. Хочешь, справку принесу?

Зарегистрирован: 31.01.2007, 10:19
Местонахождение: Москва
Сообщений: 14768
Если их, темброблоков к рогатым, налепили "вперёд" и убрали на склад - вполне может.
Наверх
PM
Я-Ха
28.08.2016, 04:24

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23238
Потенциометры-то 1989 года...

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
rebrov
28.08.2016, 04:49

ID пользователя #3630
Зарегистрирован: 25.01.2013, 11:23
Местонахождение: Екатеринбург
Сообщений: 766
Да, товарищ мог наверно и перепутать. Я ему изображения на бамажке нарисовал, он выбрал рогатый... Меня удивило другое - если кондёры смонтировать на п2к, то не нужны три провода в экране, нет необхомости в установке ёмкостей на аллюминиевый профиль. На профиле ведь три изолированных штырька на эпоксидке. Наши люди не искали простых решений.

прошлого нет. будущее может не наступить. надо жить настоящим.
Наверх
PM
swin
26.10.2016, 14:43

ID пользователя #3452
Зарегистрирован: 21.10.2012, 09:43
Местонахождение: Воронеж
Сообщений: 3019
Извиняюсь за некропостинг.

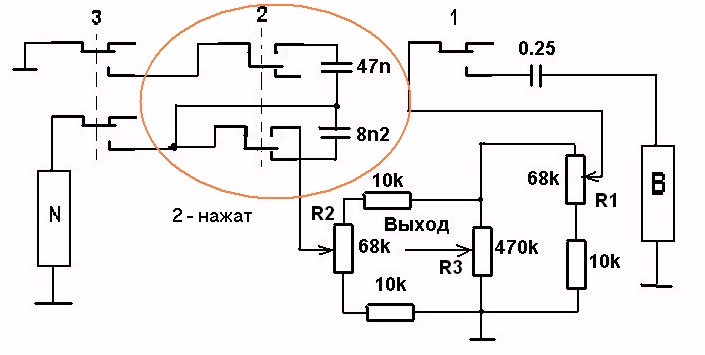

Схема нехорошая. Очевидно, что при нажатом S2 сигнал от нека вообще никуда не придет.



Песенки
[link]
Наверх
Сайт PM
swin
26.10.2016, 14:45

ID пользователя #3452
Зарегистрирован: 21.10.2012, 09:43
Местонахождение: Воронеж
Сообщений: 3019
Пишу в чужую тему, новую плодить не хочу - у 510Л струны заземлены? И что заземлено - струнозацеп или шпильки бриджа?

Песенки
[link]
Наверх
Сайт PM
AlekseiBass
02.11.2016, 11:34
ГостьЗаземлён зацеп.
Наверх
PM
swin
02.11.2016, 15:13

ID пользователя #3452
Зарегистрирован: 21.10.2012, 09:43
Местонахождение: Воронеж
Сообщений: 3019
Спасибо!

Если камрад rebrov не против, я хотел бы продолжить. Название его темы исключительно ёмкое и удачное.
Вот его темброблок. Непаханый? Вроде...


Вот виденный мною



Переключалки. Кто-то лазил?




Здесь пайка заводская, явно. Кембрики, Перевязки нитью.




Ни у него, ни у меня НЕТ конденсатора С1 на 0,25мкФ, указанного в схеме.


Они что повсеместно выпаивались? Или у нас другой вариант? Есть два других конденсатора: С2 на 8200пФ, С3 такой же 47нФ. Где стоял при монтаже конденсатор 0,25мкФ и был ли он всегда? На моих фотках и фотках rebrova (насколько я их разглядел) выходит следующее:



Прошу подсказки знатоков-ураловедов.

P.S. R3 у нас обоих 470 кОм. Не 68.

[ Редактирование 02.11.2016, 15:16 ]

Песенки
[link]
Наверх
Сайт PM
Тот_самый_АМ
02.11.2016, 15:25

ID пользователя #1289
Зарегистрирован: 14.08.2009, 20:16
Местонахождение: Москва
Сообщений: 2445
Было две схемы, на 2 и на 3 кондёра. Последний чаще в Рогатых встречается.
По крайней мере тот, что на 2 кондёра - в бОльшей степени в 510Л.

[ Редактирование 02.11.2016, 15:27 ]

Ищу
Наверх
PM
Я-Ха
02.11.2016, 15:38

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23238
Ога, плюсуюсь. Схему я снимал с 510Г. Возможно к концу производства 510Л проходной кондёр и убрали. А что номиналы могли плясать, так это понятно - не оборонка ведь

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Тот_самый_АМ
02.11.2016, 15:41

ID пользователя #1289
Зарегистрирован: 14.08.2009, 20:16
Местонахождение: Москва
Сообщений: 2445
Пытался фотки найти, не получилось. Пришлось свой вскрывать. Пусть будет.



Ищу
Наверх
PM
swin
03.11.2016, 09:02

ID пользователя #3452
Зарегистрирован: 21.10.2012, 09:43
Местонахождение: Воронеж
Сообщений: 3019
Спасибо, братья-товарищи! Мастер-громкость - 470К у всех. Остальное - широкий полет конструкторской мысли. Но с МБМ 0,25мкФ 160В вид совсем другой. Внушает!
Я продолжу, еще раз пардон, в чужой теме. Заземление. Вроде струнозацеп. Я видел такое:


Грязно-сиреневый проводок (явно самопал) уходит в толщу деки и вылазит через выломанную топором дырень.
Как должно быть по-уму? Черкните пару слов или фото в студию!



Первые 3 отверстия - под шурупы струнозацепа, даже след на деке остался ладно. А еще три - опять рукожопие? Там не было, ведь, пепельницы? Бридж, что ли, переносили? Нафига...

Песенки
[link]
Наверх
Сайт PM
Тот_самый_АМ
03.11.2016, 11:27

ID пользователя #1289
Зарегистрирован: 14.08.2009, 20:16
Местонахождение: Москва
Сообщений: 2445
За оригинальность блока управления (потцы) своего 510Г утверждать не берусь - могли и поменять, т.к. вместо блока из 3ёх переключателей п2к стоял тумблер.

По идее ближайшие отверстия к отверстию провода заземления - родные. Двигали зацеп. Зачем...ну может струны короткие были?) А отверстие под провод заземления - почти везде так же, плюс минус погрешность: где-то провод выходит к среднему отверстию под шуруп зацепа, где-то ближе к правому.




Ищу
Наверх
PM
swin
03.11.2016, 12:21

ID пользователя #3452
Зарегистрирован: 21.10.2012, 09:43
Местонахождение: Воронеж
Сообщений: 3019
Спасибо! Не думал, что оно так кустарно сделано в заводских условиях.

Песенки
[link]
Наверх
Сайт PM
Тот_самый_АМ
03.11.2016, 15:30

ID пользователя #1289
Зарегистрирован: 14.08.2009, 20:16
Местонахождение: Москва
Сообщений: 2445
Да чего там кустарно? Явно при сверлении вдавливали дрель в корпус - план горит, надо быстро быстро.

Ищу
Наверх
PM
AlekseiBass
03.11.2016, 16:22
ГостьУ меня вообще в тб только с2 присутствует.
Наверх
PM
AlekseiBass
03.11.2016, 16:28
ГостьВ общем взамен с1 и с3 перемычка. Тб не паханый.
Наверх
PM
KotLeopold
20.09.2019, 08:36
ID пользователя #9028
Зарегистрирован: 23.09.2017, 05:01
Местонахождение: Москва
Сообщений: 693
Другие обсуждения по теме:
[link]
[link]

[ Редактирование 25.09.2019, 01:27 ]
Наверх
PM
Necrolust
20.09.2019, 10:08

ID пользователя #10195
Зарегистрирован: 02.07.2019, 07:59
Местонахождение: Псков
Сообщений: 251

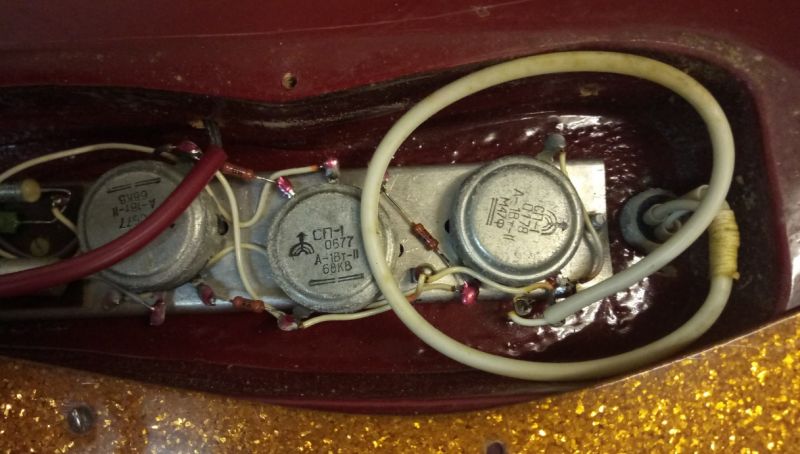

Вот свой сфоткал.



Наверх
PM
KotLeopold
20.09.2019, 11:16
ID пользователя #9028
Зарегистрирован: 23.09.2017, 05:01
Местонахождение: Москва
Сообщений: 693
Места пайки закрашены красной краской. Похоже родная схема сохранилась!

[ Редактирование 20.09.2019, 11:18 ]
Наверх
PM
