Lead Star III Восстановление

Переход на страницу       >>
Автор Добавил
Alxlong
04.12.2016, 17:51 Просмотр для печати

ID пользователя #5820
Зарегистрирован: 29.03.2014, 20:55
Местонахождение: Москва
Сообщений: 856
Досталась мне почти год назад в некомплектном, малость, состоянии. ЛКП было испорчено на корпусе, ободран лак и много глубоких царапин. Так же побиты края, торцы...




Гриф в более приличном виде и как позже оказалось вполне рабочий. Подбор краски по цвету корпуса, где сошел лак, был конечно ошибкой ((( Лак даёт желтизну, я этого не учёл. Но, тем не менее, в итоге всё очень похоже на правду.

Тремоло удивительно всё из латуни (кроме винтиков и пружинок) о чём показал магнит при разборке и чистке.

Вот собрал всё «деревянное» в одно целое с «механическим», «проверочно» настроил. Всё довольно прилично и радует!

Спасибо кто помог на форуме найти недостающее. И
Нашел без проблем схему, за что спасибо Я-хе за систематизацию и порядок в разделе «Схемы».

И остаётся теперь собирать, паять весь фарш в кучу…



[ Редактирование 25.02.2017, 15:40 ]

Обменка, желания, поиск.. [link]
Наверх
Сайт PM
BrotherBlues
04.12.2016, 21:13

ID пользователя #7366
Зарегистрирован: 28.04.2016, 12:39
Местонахождение: Омск
Сообщений: 3687
Чудесно!


Александр. Омск. Помогу с выкупом в моем городе.
Фанат всех гитар Аккорд
Лишние детали
Нужные детали
Гитары BrotherBlues
Наверх
PM
Les
05.12.2016, 09:00

ID пользователя #2798
Зарегистрирован: 04.11.2011, 03:38
Местонахождение: Riga, Latvija
Сообщений: 7387
Поздравляю!
Моя прошла через такой же ремонт + замена ладов.
Является основным рабочим инструментом.

Дак ведь я -- дитя природы,
Пусть дурное, но -- дитя!
Наверх
PM
Big Beat
05.12.2016, 14:46

ID пользователя #85
Зарегистрирован: 24.03.2007, 16:34
Местонахождение: Boston, USA
Сообщений: 3072
Лак на этих гитарах был очень неудачным, с годами сильно желтеет и отслаивается большими пластами. У меня есть некогда синий Лидстар, который стал с годами наполовину зеленым - зеленым там, где еще остался лак и синим там, где он слез. Ни один из этих оттенков не отражает изначальный вид гитары.

JunkGuitars.com
Мой wish-list/ОБМЕННЫЙ ПУНКТ: [link]
Наверх
Сайт PM
Alxlong
05.12.2016, 15:59

ID пользователя #5820
Зарегистрирован: 29.03.2014, 20:55
Местонахождение: Москва
Сообщений: 856
Да, лак был толстым слоем, желтой плёнкой, легко снялся феном. Не много шпаклёвки, ну и эпоксидный грунт сделал своё чудесное дело! - залил все косяки и щели)). Потом отшкурился легко и ровно. База под лак легла великолепно.

Обменка, желания, поиск.. [link]
Наверх
Сайт PM
Les
06.12.2016, 01:23

ID пользователя #2798
Зарегистрирован: 04.11.2011, 03:38
Местонахождение: Riga, Latvija
Сообщений: 7387
о как!
а я, помнится. грешил на условия хранения интсрумента предыдущим владельцем.

Дак ведь я -- дитя природы,
Пусть дурное, но -- дитя!
Наверх
PM
old
06.12.2016, 08:11

ID пользователя #6628
Зарегистрирован: 01.02.2015, 09:51
Местонахождение: Омск
Сообщений: 244
хорошее дело.мечтаю свой в порядок привести.
Наверх
PM
Alxlong
25.02.2017, 15:39

ID пользователя #5820
Зарегистрирован: 29.03.2014, 20:55
Местонахождение: Москва
Сообщений: 856

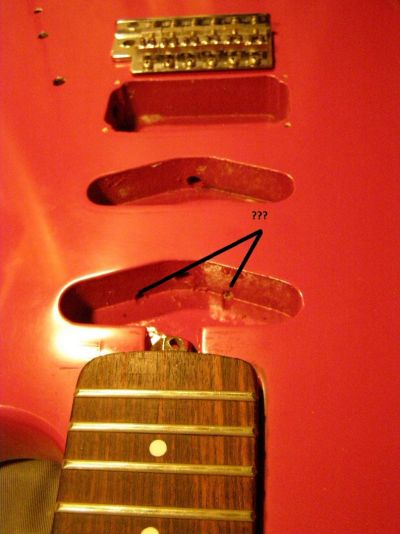

Дошел до сборки электроники. схема есть. но многое не понятно по коммутации. Вот это например, что за отверстия??? так и должно быть? зачем они?



[ Редактирование 25.02.2017, 16:09 ]

Обменка, желания, поиск.. [link]
Наверх
Сайт PM
Alxlong
25.02.2017, 18:53

ID пользователя #5820
Зарегистрирован: 29.03.2014, 20:55
Местонахождение: Москва
Сообщений: 856
Есть конечно сложности и в чтении схемы (( Хорошо бы просто и доходчиво разрисовать монтажную "картинку"




Обменка, желания, поиск.. [link]
Наверх
Сайт PM
Svetliy_metall
26.02.2017, 00:13

ID пользователя #2738
Зарегистрирован: 27.09.2011, 23:59
Местонахождение: Вологда (Вельск)
Сообщений: 2990
Через эти отверстия проходят провода от нек и мидл датчика к тембрблоку

Отечественная рок-музыка незаслуженно преданная забвению. [link]
Наверх
Сайт PM
Chiptracker
26.02.2017, 00:56

ID пользователя #3165
Зарегистрирован: 05.04.2012, 14:10
Местонахождение: Санкт-Петербург
Сообщений: 137

Alxlong Цитата ...

Дошел до сборки электроники. схема есть. но многое не понятно по коммутации. Вот это например, что за отверстия??? так и должно быть? зачем они?




Может это туда винты крепления пружин с другой стороны вылезали?
Наверх
PM
Alxlong
26.02.2017, 07:25

ID пользователя #5820
Зарегистрирован: 29.03.2014, 20:55
Местонахождение: Москва
Сообщений: 856
Да вот больше склоняюсь что просто винты вылезли. Для коммутации посередине отверстие.

Обменка, желания, поиск.. [link]
Наверх
Сайт PM
Alxlong
26.02.2017, 08:26

ID пользователя #5820
Зарегистрирован: 29.03.2014, 20:55
Местонахождение: Москва
Сообщений: 856
Вот сижу думаю на 5-ти позиционник что то со схемой не совпадает.
Как так?



Обменка, желания, поиск.. [link]
Наверх
Сайт PM
StariyDed
26.02.2017, 09:42

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 11405
Запаяйте так, как сделано на рисунке. Сверьте с принципиальной схемой которая чуть выше в теме. Сборная шина (ABCD) идёт на регулятор уровня.

[ Редактирование 26.02.2017, 09:44 ]
Наверх
PM
Alxlong
26.02.2017, 09:48

ID пользователя #5820
Зарегистрирован: 29.03.2014, 20:55
Местонахождение: Москва
Сообщений: 856
StariyDed Цитата ...

Запаяйте так, как сделано на рисунке. Сверьте с принципиальной схемой которая чуть выше в теме. Сборная шина (ABCD) идёт на регулятор уровня.


да вот смутило то что не паяно там где нарисовано на переключателе

Обменка, желания, поиск.. [link]
Наверх
Сайт PM
StariyDed
26.02.2017, 10:08

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 11405
Там всё верно запаяно...Не столь важно, в какой последовательности соединены контакты abcd, главное, что они соединены. Их даже "по кругу" можно спаять, т.к. схематически это будет то же самое.
Наверх
PM
Alxlong
26.02.2017, 10:10

ID пользователя #5820
Зарегистрирован: 29.03.2014, 20:55
Местонахождение: Москва
Сообщений: 856
я про соединение 1-2-3-4-5

Обменка, желания, поиск.. [link]
Наверх
Сайт PM
StariyDed
26.02.2017, 11:58

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 11405
А чем оно Вам не нравится?! Это подключение регулятора тембра к тракту выходного сигнала во всех 5-ти положениях переключателя.
Просто соедините между собой эти контакты и сделайте вывод на регулятор тембра.
Наверх
PM
Alxlong
26.02.2017, 12:17

ID пользователя #5820
Зарегистрирован: 29.03.2014, 20:55
Местонахождение: Москва
Сообщений: 856
оно девственно не паяно .. как же так? хотя попробовать можно

Обменка, желания, поиск.. [link]
Наверх
Сайт PM
StariyDed
26.02.2017, 12:36

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 11405
Паяйте и не задумывайтесь...
Единственное, что я могу предположить в данной ситуации, это то, что данный переключатель не от этой модели Liad... Т.е. стоял в схеме, где эта секция не использовалась.

[ Редактирование 26.02.2017, 12:39 ]
Наверх
PM
Alxlong
26.02.2017, 12:54

ID пользователя #5820
Зарегистрирован: 29.03.2014, 20:55
Местонахождение: Москва
Сообщений: 856
StariyDed Цитата ...

Паяйте и не задумывайтесь...
Единственное, что я могу предположить в данной ситуации, это то, что данный переключатель не от этой модели Liad... Т.е. стоял в схеме, где эта секция не использовалась.

да где то попадалось, с двумя хамбами который вроде.. не исключаю.. у кого брал их несколько было, вот вспомнил

Обменка, желания, поиск.. [link]
Наверх
Сайт PM
StariyDed
26.02.2017, 13:13

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 11405
Нашел...Данная секция не используется в IV модели:


Наверх
PM
Alxlong
26.02.2017, 13:32

ID пользователя #5820
Зарегистрирован: 29.03.2014, 20:55
Местонахождение: Москва
Сообщений: 856
StariyDed Цитата ...

Нашел...Данная секция не используется в IV модели:




точно.. спасибо.. ясно пока

Обменка, желания, поиск.. [link]
Наверх
Сайт PM
StariyDed
26.02.2017, 15:22

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 11405
Не за что. Удачи!
Наверх
PM
UncleBob
26.02.2017, 17:07

ID пользователя #7165
Зарегистрирован: 29.12.2015, 04:53
Местонахождение: Харьков
Сообщений: 79
Привет! Я ты регуляторы будешь менять? Если да то на какие?
На схеме регуляторы 470К - я в инете нашел только 500К, я думаю родные найти вообще не вариант.

У меня один регулятор какой то "странный"
