"STAR-V" наконец-то!

Переход на страницу       >>
Автор Добавил
gitarrist
07.01.2017, 12:33 Просмотр для печати

ID пользователя #2792
Зарегистрирован: 30.10.2011, 14:34
Местонахождение: Пермь
Сообщений: 5270
Приветствую всех! С РОЖДЕСТВОМ!
Мечты сбываются, главное чтобы "наши желания совпадали с нашими возможностями!"
Наконец-то добрался к восстановлению одной из любимых гитар СТАР-5. Появилась она у меня благодаря камраду Linas, вот из этой темы: [link]
Когда перешёл в 9-й класс, школа закупила две гитарки за счёт родителей. Продал их парень перед уходом в Армию. Одна самопал, другая Стар-5. Вот тут всё и началось музыкальное! Для меня она ностальгия обалденная, поэтому захотелось восстановить её, как можно ближе к оригиналу!
Вот эта "заготовка" для строительства Стар-5!


На фото ЛКП вроде как ничего, но на самом деле много коцок, ям, царапин и дыр! Всё это надо заделывать.
Вырез под датчики в деке:

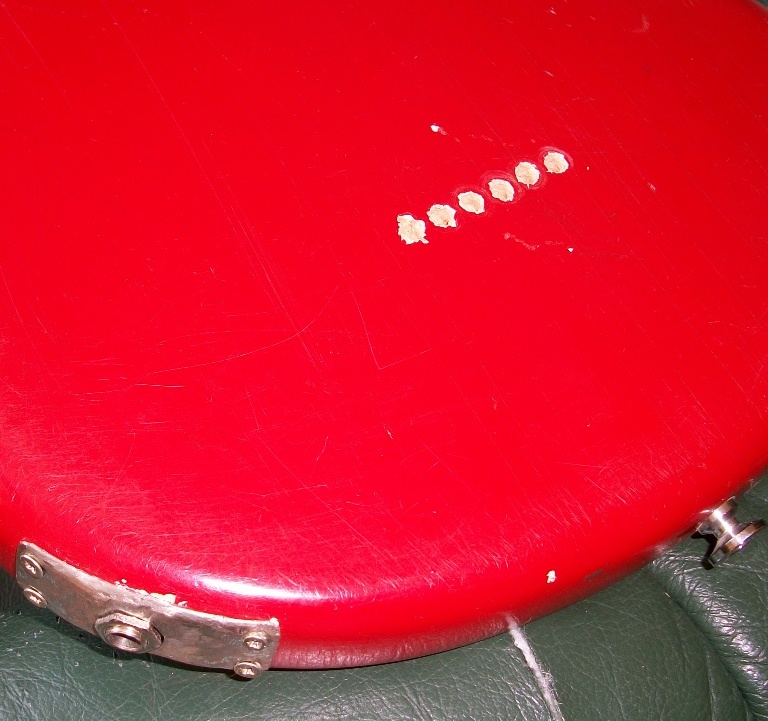

Дыра сбоку под джек и под струны для неродного тремоло видимо:


Накладка намазана чёрной краской вперемешку с грязью. Голова тоже потёрта, логотип стёрли.

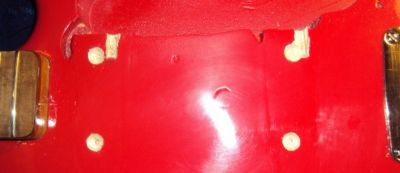

Здесь антабку убирать и тоже заделывать.



Тремоло ужасное! Стерто напыление. Будет замена.


Нужен пикгард, бридж, клюв, ручки, логотипы, ну и рабочая схема.
Так как хочу довести до наилучшего состояния. будет перекрас. Подкрашивание ремонтных мест и потом пятнистый корпус меня не устроит.
Продолжение следует минут через 30!
Наверх
PM
wolf
07.01.2017, 12:38

ID пользователя #5529
Зарегистрирован: 19.11.2013, 06:20
Местонахождение: Моршанск, Тамбовская обл.
Сообщений: 3462
Всё есть у нас на форуме.Удачи в восстановлении!
Наверх
PM
gitarrist
07.01.2017, 12:45

ID пользователя #2792
Зарегистрирован: 30.10.2011, 14:34
Местонахождение: Пермь
Сообщений: 5270

wolf Цитата ...

Всё есть у нас на форуме.Удачи в восстановлении!


Спасибо! Вообщем-то восстановил. Это я как бы отчёт пишу по-тихоньку...
Наверх
PM
diesell71
07.01.2017, 12:47
ГостьА пошто в продажах?
Наверх
PM
gitarrist
07.01.2017, 12:57

ID пользователя #2792
Зарегистрирован: 30.10.2011, 14:34
Местонахождение: Пермь
Сообщений: 5270
diesell71 Цитата ...

А пошто в продажах?

Эх! Промазал после праздников-то голова не очень! Надо сюда было! [link]
Попрошу модераторов перенести пожалуйста. Спасибо diesell71.
Вот же я дурья башка!

[ Редактирование 07.01.2017, 13:01 ]
Наверх
PM
wolf
07.01.2017, 13:02

ID пользователя #5529
Зарегистрирован: 19.11.2013, 06:20
Местонахождение: Моршанск, Тамбовская обл.
Сообщений: 3462
Крышку на колки брал у SPA,ручки у Олега,пикгард у Влада,лого в Сибири,бридж на Украине.Правда датчики были родные.
Наверх
PM
gitarrist
07.01.2017, 13:10

ID пользователя #2792
Зарегистрирован: 30.10.2011, 14:34
Местонахождение: Пермь
Сообщений: 5270
wolf Цитата ...

Крышку на колки брал у SPA,ручки у Олега,пикгард у Влада,лого в Сибири,бридж на Украине.Правда датчики были родные.


Помотала тебя судьба! У меня немного проще.
Наверх
PM
gitarrist
07.01.2017, 14:31

ID пользователя #2792
Зарегистрирован: 30.10.2011, 14:34
Местонахождение: Пермь
Сообщений: 5270
Решил начать с грифа. Снял лады, очистил накладку на ровной поверхности по наждачке. Гриф прямой, анкер рабочий (слава богу!) Поставил лады СИМТОМС 2,3. Процесс замены здесь много описан уже.







На ребре грифа, напротив точек, были впендюрины толи головки от гвоздей, то ли хрен знает что?! Причём между накладкой и грифом. Пробовал заделывать и с клеем и с опилками, всё равно видно. Пришлось сделать белые точки из пластика, аккуратно высвелить площадочки. Иначе гриф красить, мне это не надо. Но они вроде неплохо вписались.

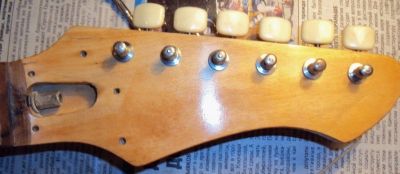

Голову тоже очистил:




И покрыл грифец лаком, перебрал колки, прочистил, смазал, поставил.










Лак использовал акриловый KUDO. Покрыл три раза. Второй раз через 15 минут после 1-го, третий раз через 30 (строго по инструкции на баллоне). Затем прошёлся наждачкой 1500 , смачивал водой. Отлично обработалось. Дальше полировка - универсальная автопаста, на развес продаётся.



Накладку покрыл бесцветной пропиткой "новотекс". (испытано!).
Продолжение следует...

[ Редактирование 07.01.2017, 14:33 ]
Наверх
PM
gitarrist
07.01.2017, 15:17

ID пользователя #2792
Зарегистрирован: 30.10.2011, 14:34
Местонахождение: Пермь
Сообщений: 5270
Теперь корпус.
Вот такой красавец. Пришлось затыкать дыры, вырезанные под музимовские датчики. Заделал дыру под джек, крупные ссадины, вообщем чопики где только можно.




К сожалению фото всего процесса не заснял. Дальше была произведена шпатлёвка всех этих неровных мест.
Влажное ошкуривание. Наждачка от 240 с переходом до 1000. Старую краску убирать не стал (рискнул). Использовал её, как первое покрытие.
Решил использовать автокраску на алкидной основе опять же в баллончике. Цвет "Рубин" - очень хорошо подошёл! Говорят чё-т там. что краска в баллонах плюётся! Ну не знаю... Новый баллон распыляет хорошо, потом по мере убывания можно подогреть и распыление будет тоже нормальным. Но даже если и "плюётся", она на поверхности хорошо растекается.
Процесс покраски! Вместо грифа прикрутил брусок и прямо в одно руке держал и вертел корпус, другой. красил. По ходу переворачивал туда-сюда. чтоб не было подтёков.
Первый раз покрыл и увидел неровности. На следующий день зашпаклевал, через день влажное ошкуривание наждачкой и покрасил два раза подряд с перерывом через 15 минут.
Через день влажное ошкуривание и покрытие лаком (тоже алкидный) три раза подряд с перерывом 15 минут (инструкция на баллоне!). Через два дня опять влажная обработка и полировка.






Прикинул гриф.




Продолжение следует...

[ Редактирование 07.01.2017, 16:30 ]
Наверх
PM
gitarrist
07.01.2017, 15:20

ID пользователя #2792
Зарегистрирован: 30.10.2011, 14:34
Местонахождение: Пермь
Сообщений: 5270
Вот краска:




И лак

Наверх
PM
litvin
07.01.2017, 15:43

ID пользователя #7185
Зарегистрирован: 14.01.2016, 13:48
Местонахождение: Беларусь, Гродно
Сообщений: 665
Греть эти балоны я бы никому не советовал, по крайней мере если не претендуете на премию Дарвина

Wish-list [link]
Обменный фонд [link]
Наверх
Сайт PM
gitarrist
07.01.2017, 15:47

ID пользователя #2792
Зарегистрирован: 30.10.2011, 14:34
Местонахождение: Пермь
Сообщений: 5270

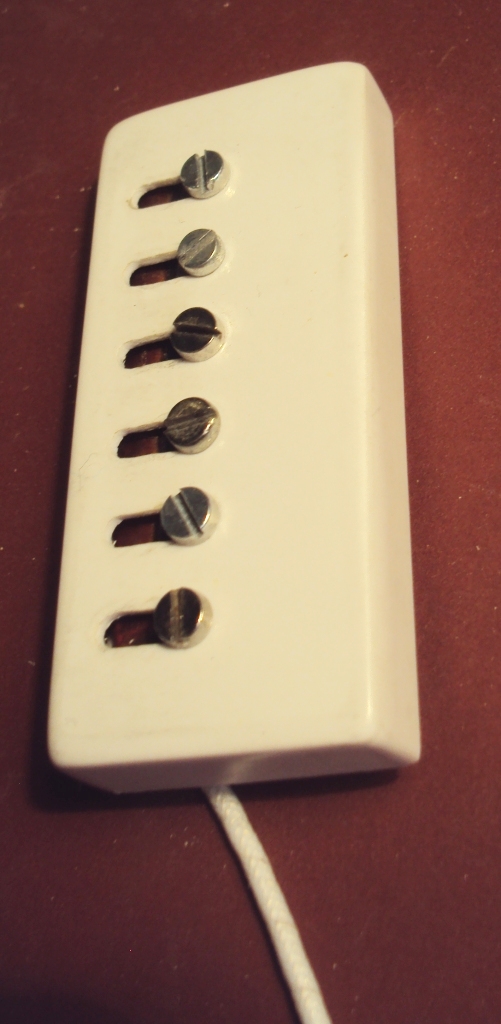

Звукосниматели! Ух...
Корпуса сделал по Гены-лётчика технологии, вечная ему память и благодарность.
[link]
Получилось вот что:





Вырезал пластинки с резьбой под болтики (фото нет)
Примеряем:




Теперь катушки. Да простят меня форумчане. решил использовать магнетоны из этой темы:
[link]
Сопротивление очень даже подходящее 7 и 8 ком. И звук у них совсем не плох.
Делаю под них корзиночки. Вырезы по краям потом загнуться под пикгард, как и должно быть в оригинале.




Примеряем:




Припаиваем провода, экран на корпус(!)



Ну вот собсно, совсем неплохо.





Продолжение следует...

[ Редактирование 07.01.2017, 15:50 ]
Наверх
PM
gitarrist
07.01.2017, 15:49

ID пользователя #2792
Зарегистрирован: 30.10.2011, 14:34
Местонахождение: Пермь
Сообщений: 5270
litvin Цитата ...

Греть эти балоны я бы никому не советовал, по крайней мере если не претендуете на премию Дарвина

Вы не грейте паяльной лампой...не надо. легкий прогрев на батарее.
Наверх
PM
gitarrist
07.01.2017, 16:14

ID пользователя #2792
Зарегистрирован: 30.10.2011, 14:34
Местонахождение: Пермь
Сообщений: 5270
Едем дальше! Пикгард.
Сначала вырезал из пластика от холодильника. К сожалению холодильник был старым и не все места пригодны. Они пРОжелтели просто насковозь или пятнами. Так что ребята, курочить лучше новый холодильник! Купили на....на пикгарды сразу! Вообщем не понравилось мне, решил сделать из прозрачного акрила и покрыть с той стороны белой краской. Родные слышал и такие тоже были. Вот здесь у SPA есть про это [link]
Берём лобзик,вырезаем.



Дырки сверлить очень аккуратно, можно сделать трещины. Большие под резисторы я выпиливал лобзиком, потом доработал круглым напильничком.
Шлифуем с лицевой стороны влажной наждачкой. Начинаем от 500 заканчиваем 2500. Полируем автопастой.
С другой стороны заканчиваем наждачкой 1500, не полируем. Иначе краске не за что держаться будет. Красим с обратной стороны из баллона на два раза.





Вырезаем из фетра подкладки под датчики. Фетр купил в маге, где пряжей и нитками торгуют.



Ставим датчики



Подгибаем "усики" через фетр, иначе стекло треснет.


Хе!!! Совсем неплохо!



Продолжение следует...

[ Редактирование 09.01.2017, 01:27 ]
Наверх
PM
gitarrist
07.01.2017, 16:28

ID пользователя #2792
Зарегистрирован: 30.10.2011, 14:34
Местонахождение: Пермь
Сообщений: 5270
Железо!
Тремоло взял другое, было в запасе.
Шлифуем железо пастой ГОИ.




Болты наши, снял на наждаке шляпы, сделал ближе к чешским, зажал в дрель и обработал на наждачной бумаге. так же шлифанул об старый валенок с пастой ГОИ.. Отлично смотрятся. почти не отличить.
Прикручиваем тремоло.






Продолжение следует... утро вечера мудренее. Всем спокойной ночи.

[ Редактирование 31.03.2022, 04:38 ]
Наверх
PM
Басист Кайф
07.01.2017, 16:58

Я играю на басу. Хочешь, справку принесу?

Зарегистрирован: 31.01.2007, 10:19
Местонахождение: Москва
Сообщений: 14888
Вот, вот это правильный подход, Кайф одобряэ.
Наверх
PM
DenSurka
07.01.2017, 17:57
ID пользователя #6652
Зарегистрирован: 11.02.2015, 01:19
Местонахождение: Сумы, Украина
Сообщений: 1029
litvin Цитата ...

Греть эти балоны я бы никому не советовал, по крайней мере если не претендуете на премию Дарвина

Их надо держать в емкости с теплой водой во время покраски
Кстати, отверстия в оргстекле хорошо делать раскаленным шурупом, никаких трещин

[ Редактирование 07.01.2017, 18:00 ]

начинающий


Наверх
PM
SPA
07.01.2017, 18:25


Зарегистрирован: 20.10.2007, 16:17
Местонахождение: Санкт-Петербург
Сообщений: 6730


меньше гадов-больше счастья.
обменник - [link]
мои гитарки на ютубе - [link]
Наверх
Сайт PM
gitarrist
08.01.2017, 02:24

ID пользователя #2792
Зарегистрирован: 30.10.2011, 14:34
Местонахождение: Пермь
Сообщений: 5270
.

[ Редактирование 24.01.2022, 12:42 ]
Наверх
PM
gitarrist
08.01.2017, 02:25

ID пользователя #2792
Зарегистрирован: 30.10.2011, 14:34
Местонахождение: Пермь
Сообщений: 5270
[quote]
Едем дальше. БРИДЖ.
Есть у меня вот такой вот от "Футурамы", которая тоже ждёт своего часа. . [link] Прихватизирую пока, потом запилю.
Состояние бриджа не очень, струны лежали прямо на дереве и продавили пазы.




Заделываем! Супер клей и мелкие опилки.





Толком не заснял процесс. Вообщем обработал и решил немного заморить, а потом лаком. Видно полосы, но не критично. Куски ладов от тех же "Синтомс"




Далее примеряю пикгард со звучками и надо отметить места где упирается крепёж звучков, ну и сделать пазы под провода.



Получилось во так. На заводских фрезеровка гораздо шире. А нам зачем?




Подкрасим.



ну вот! Продолжение следует...
[/quote1483860314]


[ Редактирование 09.01.2017, 01:30 ]
Наверх
PM
litvin
08.01.2017, 02:59

ID пользователя #7185
Зарегистрирован: 14.01.2016, 13:48
Местонахождение: Беларусь, Гродно
Сообщений: 665
gitarrist Цитата ...

Вы не грейте паяльной лампой...не надо. легкий прогрев на батарее.


DenSurka Цитата ...

Их надо держать в емкости с теплой водой во время покраски
Кстати, отверстия в оргстекле хорошо делать раскаленным шурупом, никаких трещин

Я написал это не с точки зрения 15 летнего пацана который сжег себе брови когда бросал их в костер по глупости. Не стоит их греть ни на водяной бане, ни на батарее. И это не инженер по тб во мне проснулся. Безопасного способа нет, ни с монтажной пеной, ни с аэразольным баллоном.
Решать конечно вам, но я бы не стал, пару грам лишнего выхода не стоит того.
П.с. сори за флуд.


Wish-list [link]
Обменный фонд [link]
Наверх
Сайт PM
gitarrist
08.01.2017, 10:21

ID пользователя #2792
Зарегистрирован: 30.10.2011, 14:34
Местонахождение: Пермь
Сообщений: 5270
Самое основное, отчего зависит во многом звучание э/гитары - электрическая схема.

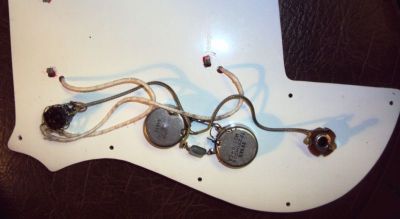

Будет вот такая. Это я опять у SPA слизал с фото монтажа, так и распаивать удобно. Добавил только кондёр 4n7 на "8" контакт, получилось в четвёртом положении очень неплохие высокие...на ритмушечку(!).






На громкость поставил 500к/G тесловский, мне не понравилось, т.к. сопротивление большое и получался "бугорок" такой при регулировке. так что это тоже нужно учитывать, на 250 не было. Позже впаял японистый на 250к.
Никаких экранов, липучей фольги и пр..не надо, может только хуже быть. ЭДС слабенькая, поэтому экранированный провод необходим при соединениях: звукосниматели - галетник - громкость/тембр - разъём.
И качественный провод до усилителя.








Ручка одна была, вторую заимствовал от СТАР-9. Клювик откуда не возьмись нашёлся. Дед мороз наверно подкинул!




Ну вот, схема работает!



Не ожидал, но звук действительно хороший. Как у Я-хи в музее написано - "поиграв с датчиками можно получить любой звук от звонкого лёгкого ритма на чистом канале до вполне мясного рыка на перегрузе." - так и есть! Клянусь! Балдею!

[ Редактирование 18.01.2017, 14:56 ]
Наверх
PM
gitarrist
08.01.2017, 10:33

ID пользователя #2792
Зарегистрирован: 30.10.2011, 14:34
Местонахождение: Пермь
Сообщений: 5270

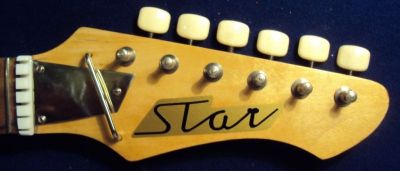

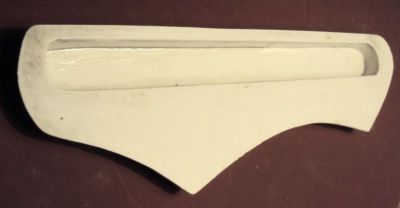

Крышка колков опять же сделана по методу Гены Лётчика.
Как и чего, думаю сами догадаетесь. Сам процесс опять не заснят. Время изготовления 1,5-2часа.
Приходилось ждать когда клей схватится. Но вообще без напряга сделал.










Наверх
PM
gitarrist
08.01.2017, 10:35

ID пользователя #2792
Зарегистрирован: 30.10.2011, 14:34
Местонахождение: Пермь
Сообщений: 5270
Последние штрихи!







Продолжение следует....
Наверх
PM
gitarrist
08.01.2017, 14:13

ID пользователя #2792
Зарегистрирован: 30.10.2011, 14:34
Местонахождение: Пермь
Сообщений: 5270

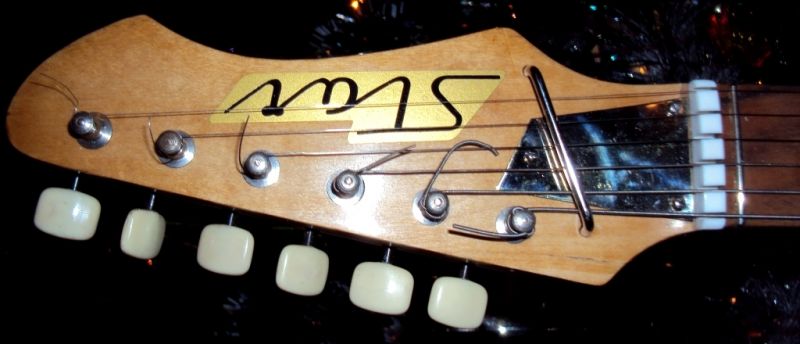

Ну вот и подарок на Новый год!
Струны низко, играть очень удобно, звук суперский (думал хуже будет).
Видимо магнетоны совсем неплохие датчики. Я удивлён!
Старания не прошли даром. Очень доволен! Ай да я, спасибо мне и этому замечательному форуму!
Гитарёшка STAR-V вернулась ко мне из далёких, школьных лет! Ура!!!






























ПОМОЩНИК ПРИШЁЛ!


Наверх
PM
Переход на страницу       >>

Модераторы: violet, EjiK, Басист Кайф, Я-Ха, Izol, SPA, shlepakoff, bуtе_сrоw

Перейти:     Наверх

Powered by e107 Forum System

Мини-чат
Вы должны войти, чтобы отправлять комментарии на этот сайт - пожалуйста, либо войдите, либо - если вы еще не зарегистрированы - щелкните здесь, чтобы зарегистрироваться


Georg
20.05. : 05:31

Claydon
20.05. : 04:49
Хоть и с опозданием, но всех именинников с днюхами!

Vzglyad
20.05. : 03:21
Спасибо за поздравления!!!

Baza
20.05. : 02:03
О, починили!

Father_42
19.05. : 19:51
Поздравления !!

Mr_Digitech
19.05. : 15:26
С Днём Рождения, товарищи!

v-dmisay
19.05. : 14:31
С днем рождения!

MaxVlasovRu
19.05. : 14:31
С днём рождения!!!

swin
19.05. : 13:53
С ДР, друзья! Всего позитивного!

Izol
19.05. : 13:18
С Днем Рождения, ребята!

Mr_Digitech
19.05. : 11:18
Друзья, новый видос про ЛЕНТОНИКУ БАС у меня на канале, подписывайтесь :) [link]

Skyworker79
19.05. : 10:51
Вячеслав,kurganov! Мои поздравления! Здоровья и добра желаю!

aelita85
19.05. : 10:43
Коллеги, примите мои искренние поздравления!!!
Здоровья, бодрости духа и долгих лет!!!!!

EbenezerDorset
19.05. : 06:37
Именинники, с Днём рождения!!!
Здоровья и бодрости духа! Добра и мира! Больших творческих...

RedLine
19.05. : 04:43
Ed, я из Орла



Поиск Советские гитары

Счетчики
© 2006 - 2023 SovietGuitars.com - Общество Коллекционеров Советских Электрогитар
18+ Сайт не является СМИ!
