Электрогитара Полустелла

Переход на страницу   <<
Автор Добавил
Monolit1911
05.04.2017, 10:58

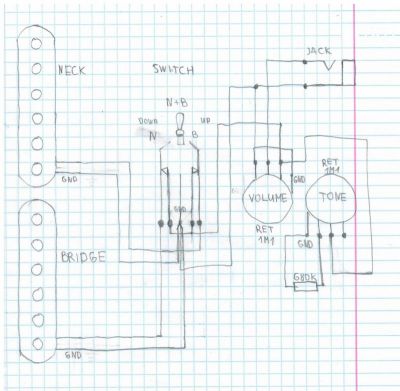

ГостьСкачал драйвера ASIO и Guitar Rig подключил всё это в линейный вход, попутно поменял гнездо на обычное моно и припаял к нему пока что было. Работают оба сингла, их переключатель и ручка громкости, ручка тона что-то не заметил что как-то реагирует, когда крутишь идут помехи, а сам звук не меняется, между крайним выводом и корпусом переменника тона стоит деталь со странной маркировкой 680К, похоже на конденсатор 68 пФ, но точно не знаю что это и из чего. Возможно почему не работает т.к. от него не идёт земля. И свободный контакт наверное надо по правильному кинуть на корпус, от помех, чтобы он не висел в воздухе. Набросал по быстрому как гитара распаяна, аналогично самой первой схеме что здесь выложили. Только без конденсаторов. Стоит ли их допаять? Они нужны от помех или для чего? что от них изменится. Наверное не буду трогать провода от звучков, провода идут внутрь, а звучки заклеены. По остальным тоже есть небольшой вопрос. Экранировать ли саму землю или же пускать как звучки: земля на оплётку, сигнал внутри этого провода. Знаю что если экранировать акустический кабель, то его экран заземляют только с одной стороны, с выхода сигнала.



Наверх
PM
swin
05.04.2017, 14:19

ID пользователя #3452
Зарегистрирован: 21.10.2012, 09:43
Местонахождение: Воронеж
Сообщений: 3184
Рад за Вас. У Вас две дороги на данном сайте.
Первая - восстановить электронику "как у Стеллы". На сайте большинство форумчан исповедуют строгий аутентизм.

Вторая - сделать что-то из того, что есть. Поскольку сайт прежде всего "коллекционерский", то это здесь, в общем-то, не приветствуется. Можно запилить новый пикард, этот какой-то страшненький. Звучки расположить бы один к бриджу, другой к неку, распаять схему экранированным проводом.

Еще схемы "наших" гитарок.




Вот образец лаконизма и функциональности. Басовый.


Ваша Стелла


В общем, зайдите в "Схемы" [link]



Песенки
[link]
Наверх
Сайт PM
Тот_самый_АМ
06.04.2017, 06:10

ID пользователя #1289
Зарегистрирован: 14.08.2009, 20:16
Местонахождение: Москва
Сообщений: 2551
swin, зачем автору восстанавливать схему "как у Стеллы" когда дрова от Аэлиты? От Стеллы там только куски тремоло..

Ищу
Наверх
PM
StariyDed
06.04.2017, 06:37

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 11420
Собственно о чём речь?!
Для данной гитары в том виде как она есть, подойдёт любая принципиальная схема на основе двух синглов.
Если бы такой вопрос стоял передо мной, то я в первую очередь обратил бы внимание на принципиальные схемы музим. Если по проще, то V2, а если чуть по серьёзней, то 1655(57), "Элгита", 25К, и т.п...
Наверх
PM
swin
06.04.2017, 12:23

ID пользователя #3452
Зарегистрирован: 21.10.2012, 09:43
Местонахождение: Воронеж
Сообщений: 3184
Я бы звучки разместил по-другому. Один у бриджа- чтоб "стекло", другой у нека - чтоб "мясо". А схему с минимумом деталей.

Песенки
[link]
Наверх
Сайт PM
StariyDed
06.04.2017, 12:43

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 11420
Так и я о том же... Классика всегда в тренде!
Наверх
PM
Monolit1911
14.01.2021, 06:10
ID пользователя #12162
Зарегистрирован: 14.01.2021, 05:06
Местонахождение: Тамбов
Сообщений: 3
Приветствую, спустя длительное время обновлю тему, т. к. кое-что делалось с гитарой и появились некоторые вопросы.
Родные алапаевские колки из-за прокручивания и отсутствия направляющих втулок были заменены на PARTSLAND J25CR-(6) (покупались на strunki.ru)
Разбитые отверстия под шурупы крепления колков лечились строительным клеем ПВА с мелкими опилками.
Установлены струны ERNIE BALL REGULAR SLINKY 2221 10-46.
Просмотрев форум, убедился, что бридж и тремоло взяты от СТЕЛЛЫ, причём рычаг отсутствует, как и отсутствует крышка бриджа вместе с пружинным демпфером. Дека похоже от АЭЛИТЫ-2, а гриф от первой АЭЛИТЫ. Форма головки грифа изменена. Кое-где на сколах под красной краской и на грифе и на деке просвечивается белая, но не везде, основа же гладкий чёрный лак.
Из появившихся проблем часть струн дребезжат. Дребезг идёт не от ладов, а от бриджа. Т. е. направляющая, на которую ложится струна при извлечении звука вибрирует и задевает соседнюю направляющую. Можно ли это как-то исправить или лучше сразу купить новую мензуру.
Наверх
PM
Monolit1911
14.01.2021, 06:21
ID пользователя #12162
Зарегистрирован: 14.01.2021, 05:06
Местонахождение: Тамбов
Сообщений: 3




Наверх
PM
StariyDed
14.01.2021, 08:17

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 11420

Цитата ...
Можно ли это как-то исправить или лучше сразу купить новую мензуру.


?!
Наверх
PM
Nik
14.01.2021, 15:04

ID пользователя #299
Зарегистрирован: 04.11.2007, 14:20
Местонахождение: пос. Шишкин лес, Новая Москва
Сообщений: 7289
Попробуйте между "направляющими" (это сёдла) проложить полоски плотной бумаги.Дребезг должен уйти.

[ Редактирование 14.01.2021, 15:07 ]
Наверх
Сайт PM
Nik
14.01.2021, 15:12

ID пользователя #299
Зарегистрирован: 04.11.2007, 14:20
Местонахождение: пос. Шишкин лес, Новая Москва
Сообщений: 7289
А вообще,на мой взгляд восстановление данного инструмента в оригинал нецелесообразно.В связи с чем я бы предложил Вам поменять здесь на форуме оригинальные детали с Вашей гитары на хамбакер и хардтейл от восточных братьев наших.
Типа вот:


Наверх
Сайт PM
Nik
14.01.2021, 15:17

ID пользователя #299
Зарегистрирован: 04.11.2007, 14:20
Местонахождение: пос. Шишкин лес, Новая Москва
Сообщений: 7289
Тем самым Вы поможете здесь кому-то доукомплектовать Музиму и Стеллу/Аэлиту. А сами обретете более-менее играбельный учебный инструмент с современным звуком.Правда для этого придется выпилить новый пикгард,но в этой гитаре он и так самое слабое звено.
P.S.На детали не претендую.

[ Редактирование 14.01.2021, 15:18 ]
Наверх
Сайт PM
Monolit1911
15.01.2021, 08:13
ID пользователя #12162
Зарегистрирован: 14.01.2021, 05:06
Местонахождение: Тамбов
Сообщений: 3
Nik Цитата ...

Я бы предложил Вам поменять здесь на форуме оригинальные детали с Вашей гитары на хамбакер и хардтейл от восточных братьев наших.

Звукосниматели это пока отдельная тема. Что с бриджем делать? Может посоветуете модели. Как на вашей фото, струны идут через корпус, мне же нужно крепление струн на самом бридже.
Наверх
PM
Тот_самый_АМ
15.01.2021, 12:13

ID пользователя #1289
Зарегистрирован: 14.08.2009, 20:16
Местонахождение: Москва
Сообщений: 2551
Дека от Аэлита-1, со спиленными рогами. У А-2 другое крепление грифа, да и к тому же в корпусе сделано сквозное отверстие для доступа к гайке анкера (как на Урале).



Раз уж пошла тема по не той дороге - есть аналогичные хардтейлы с креплением струн на основании



Ищу
Наверх
PM
