Targitay 02.09.2016, 10:05
ID пользователя #6663 Зарегистрирован: 17.02.2015, 14:42 Местонахождение: Тверь Сообщений: 1236Панели Орфей-Бёрнс (продолжение): Наверх
Baza 07.09.2016, 08:45
ID пользователя #431 Зарегистрирован: 23.02.2008, 21:10 Местонахождение: Санкт-Петербург Сообщений: 4837нетемат, но хорошая подборка от немецких лютнеров[link] да и форум там интересный Наверх
SPA 24.09.2016, 18:47
Зарегистрирован: 20.10.2007, 20:17 Местонахождение: Санкт-Петербург Сообщений: 7115orfeus pirin тушка, отрисовка по музеуму pirin2.rar [ Редактирование 06.10.2017, 09:36 ] меньше гадов-больше счастья. обменник - [link] мои гитарки на ютубе - [link] Наверх
wolf 14.10.2016, 18:14
ID пользователя #5529 Зарегистрирован: 19.11.2013, 11:20 Местонахождение: Моршанск, Тамбовская обл. Сообщений: 3529 В отличии от Тоники-Свердловск,деталь монолитная,резьба М 8Х1,у свердловской М 8. Деталь Тоники - Орджоникидзе отличается от ростовской: состоит из двух деталей как свердловская, с теми же размерами, но резьба М 8Х1.[ Редактирование 20.02.2018, 07:02 ] Наверх
VP 18.12.2016, 10:26

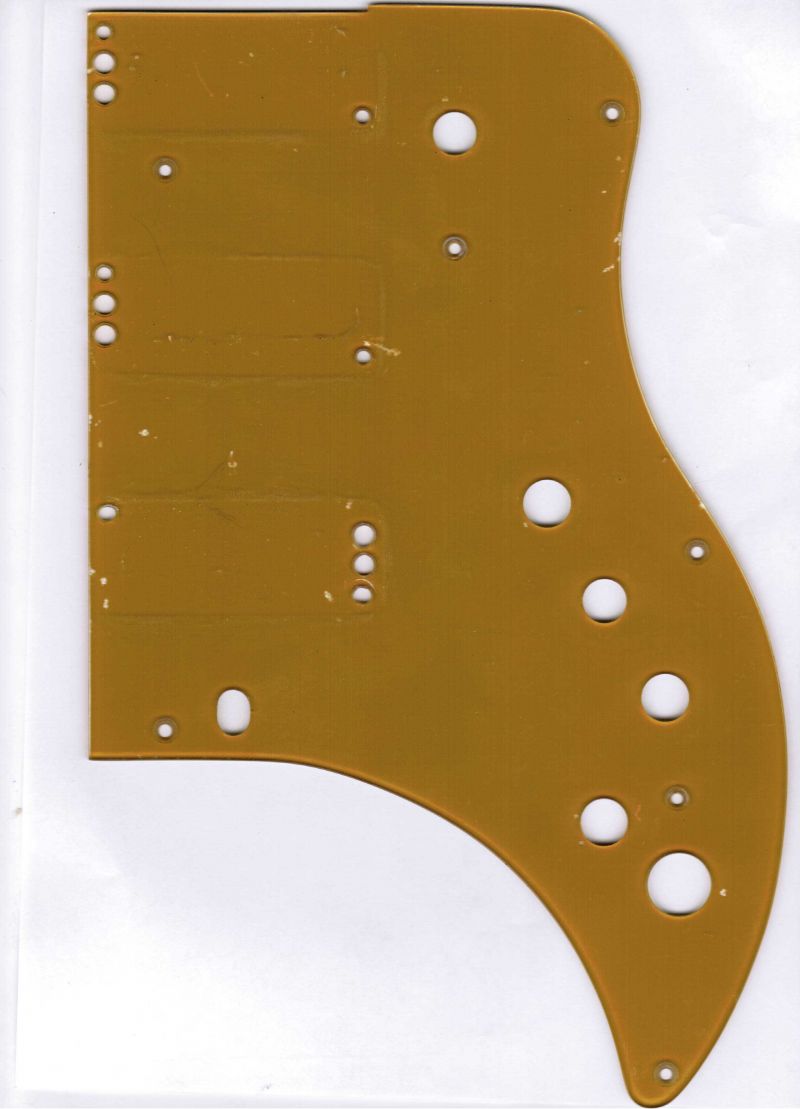

ID пользователя #46 Зарегистрирован: 25.01.2007, 11:02 Местонахождение: Новосибирск Сообщений: 6406Pickguard Электроника. Как есть со сканера.[ Редактирование 18.12.2016, 10:26 ] Наверх
djdollar 21.01.2017, 16:46

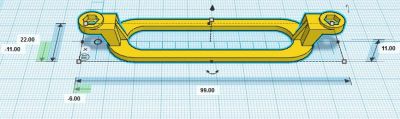

ID пользователя #6785 Зарегистрирован: 25.04.2015, 15:12 Местонахождение: Пущино, Московская обл. Сообщений: 608У кого звучки симето без ушей остались - Сделал тридешную модельку с ушками для басовых звучков. Если у обычных гитарных расстояние 90 мм между крепёжными винтами - то тоже подойдёт. simeto_b3_replacement.zip Мой вишлист[link] Наверх
djdollar 22.01.2017, 14:51

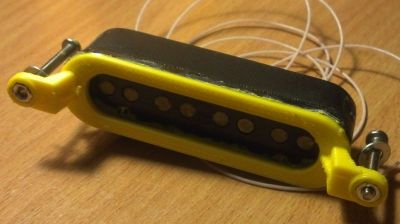

ID пользователя #6785 Зарегистрирован: 25.04.2015, 15:12 Местонахождение: Пущино, Московская обл. Сообщений: 608Вот так на звучок встаёт. (за цвет пластика прошу прощения, что есть - то есть)Мой вишлист[link] Наверх
avalon 13.02.2017, 18:09
ID пользователя #6614 Зарегистрирован: 27.01.2015, 13:52 Местонахождение: Мариуполь, Украина Сообщений: 893Посмотрел, не увидел бридж для Чернигов. А вдруг кому то надо. Как смог.awa Наверх
SPA 13.02.2017, 18:30
Зарегистрирован: 20.10.2007, 20:17 Местонахождение: Санкт-Петербург Сообщений: 7115струнозацеп-трапеция арктопа Cremona Luby (Lignaton) от камрада из ВК (Иван Баклан)меньше гадов-больше счастья. обменник - [link] мои гитарки на ютубе - [link] Наверх
Ermilin 17.02.2017, 10:04
ID пользователя #1213 Зарегистрирован: 29.06.2009, 21:08 Местонахождение: Москва Сообщений: 2105СПА, спасибо, что выложил, я как раз вспомнил об этой теме, и понял, что неплохо бы продублировать (размещал с фейка в группе). Не обессудьте, рисовалось карандашом в Фотошопе, чертежных программ или хотя бы Корела под рукой не оказалось. Будет время - отрисую в векторе поточнее. Ссылка на документ в полном размере:[link] Ссылка на архив с фотографиями струнозацепа и бриджа (снимал на утюг):[link] По бриджу: Цитата ... Бридж верх: Д=11, Ш=82 (80), В=11. Радиус сверху (12"?). "косточка" - твердый пластик (целлулоид или полистирол), сдвиг ~+-1 (компенсация). Бридж низ: Д=11.5, Ш1=121, Ш2=112, Ш3=93(90), Ш4(Ц-Ц)=40, D=19, L=-1. Радиус снизу. Материал - мореный клен. Регулировочные шайбы: D=18, H=3. Плавная фаска с D=11 на -1. Диагональная накатка. Оси: M3, H=11. Расклепаны сверху и снизу, материал - латунь без покрытия.
[ Редактирование 17.02.2017, 10:07 ] Наверх
SPA 20.02.2017, 19:07
Зарегистрирован: 20.10.2007, 20:17 Местонахождение: Санкт-Петербург Сообщений: 7115панелька джека jolana jolana_jack.rar меньше гадов-больше счастья. обменник - [link] мои гитарки на ютубе - [link] Наверх
wolf 22.02.2017, 11:44

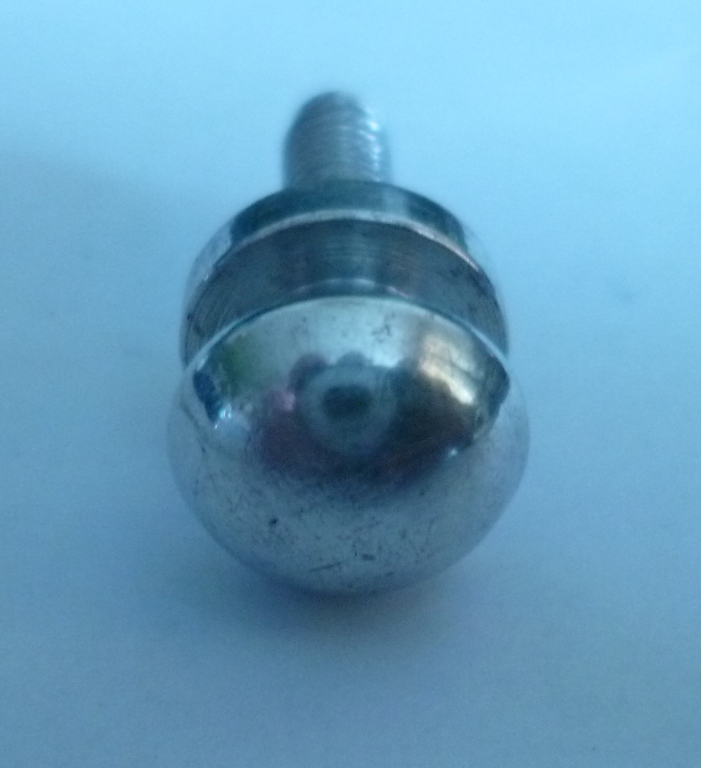

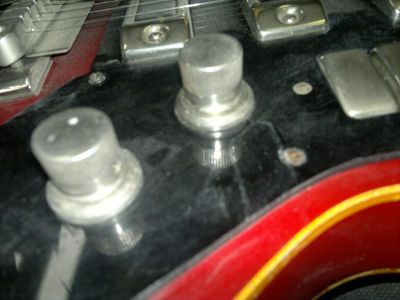

ID пользователя #5529 Зарегистрирован: 19.11.2013, 11:20 Местонахождение: Моршанск, Тамбовская обл. Сообщений: 3529Ручка ТОРНАДО материал-хромированная латунь. Диаметр шеи 15мм[ Редактирование 25.02.2017, 09:41 ] Наверх
wk 11.03.2017, 08:28
ID пользователя #6459 Зарегистрирован: 31.10.2014, 17:04 Местонахождение: Екатеринбург Сообщений: 1332Бридж Ленинградской акустики арт. 351[ Редактирование 06.10.2017, 10:14 ] Наверх
oldhoi 29.03.2017, 18:16
ID пользователя #6787 Зарегистрирован: 26.04.2015, 21:33 Местонахождение: Молодечно, Беларусь Сообщений: 331Чертежи на Чернигов и Орфей от Вени[ Редактирование 29.03.2017, 18:16 ] Глазами не увидеть, мозгами не понять пружина тремоло музимы: 6 витков,толщина проволоки -2,5мм,длина пружины -22мм,диаметр-13мм. WISH LIST[link] Наверх
SPA 09.04.2017, 18:20
Зарегистрирован: 20.10.2007, 20:17 Местонахождение: Санкт-Петербург Сообщений: 7115ручка Jolana , ранняяменьше гадов-больше счастья. обменник - [link] мои гитарки на ютубе - [link] Наверх
Skyworker79 13.04.2017, 10:55

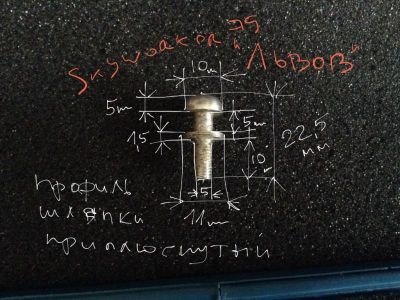

ID пользователя #4175 Зарегистрирован: 18.10.2013, 19:25 Местонахождение: Москва, Подрезково Сообщений: 5134Львов Бас антабкаИщу Верхнюю часть чехла на Jolana Kolor/Rubin Bas.В идеале-синего цвета,крышку ЛЕЛЬ ДД(красную), октавер ЛЕЛЬ ,а также педали 180-ой серии ЛЕЛЬ. Мой Wish List [link] [link] Библиотека Skyworker79[link] Подборка сканов Skyworker79[link] Моё скромное собрание Наверх
Ermilin 14.04.2017, 11:24
ID пользователя #1213 Зарегистрирован: 29.06.2009, 21:08 Местонахождение: Москва Сообщений: 2105Векторный эскиз данной антабки. По-моему сделал ошибку в том, что "талия" одного радиуса по всей протяженности. К слову, она заметно отличается от ранее представленной Tormentor'ом. Почему - вопрос. Может, какая-то поздняя вариация? Вектор:[link] Растр, большой размер:[link] Наверх
Dobrik 23.04.2017, 13:41

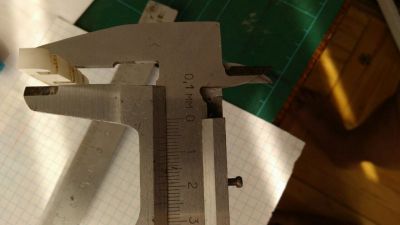

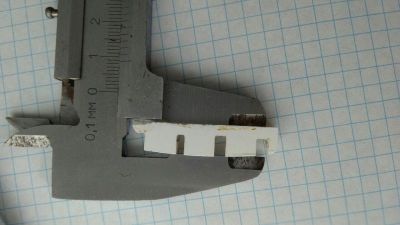

ID пользователя #7705 Зарегистрирован: 29.12.2016, 01:38 Местонахождение: Минск Сообщений: 19Порожек для JOLANA Iris bass[ Редактирование 06.10.2017, 10:17 ] Я не волшебник, я только учусь. Наверх
Alexandr_vg 02.05.2017, 13:25

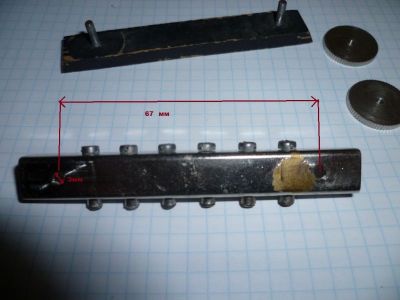

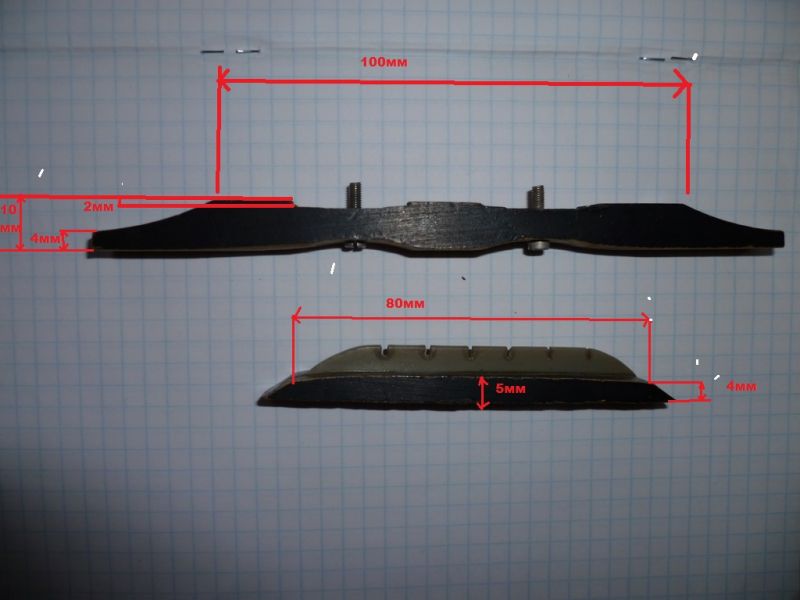

Гость бридж гитары орфей джипсон Наверх
Andrey 08.05.2017, 06:44

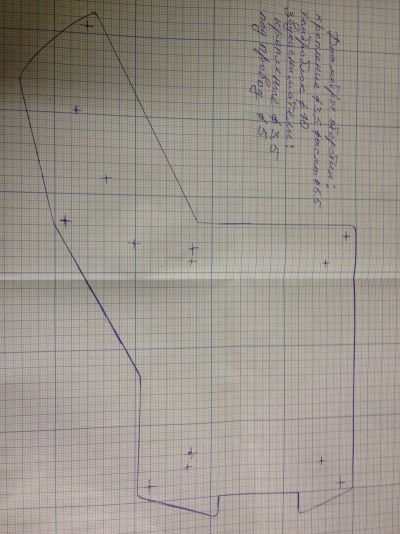

ID пользователя #6610 Зарегистрирован: 24.01.2015, 16:43 Местонахождение: Солнечногорск, Московская обл. Сообщений: 2559Чернигов. Металлический пикгард._________________ Мои хотелки: [link] "Ударим автопробегом по бездорожью, разгильдяйству и бюрократизму!" (Ильф, Петров "Золотой теленок"). Наверх
Dirinam 18.05.2017, 21:33

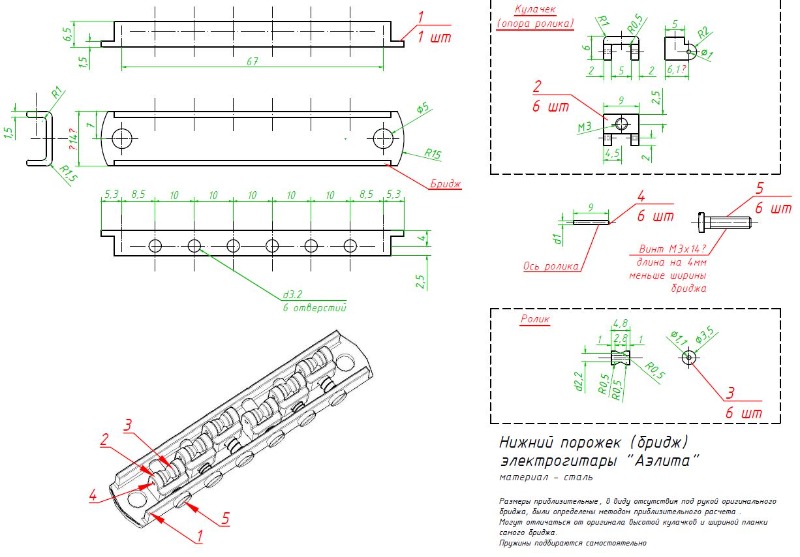

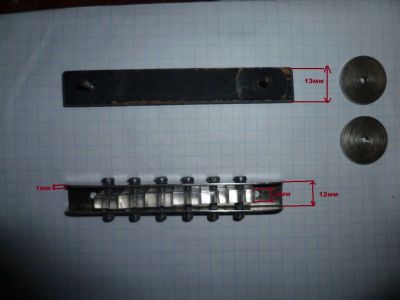

ID пользователя #8364 Зарегистрирован: 18.05.2017, 20:22 Местонахождение: Ставрополь Сообщений: 7Планка бриджа Аэлиты. bridzh.zip Каждый электрик, хотя бы раз в жизни, был проводником. Наверх
wolf 21.06.2017, 11:20

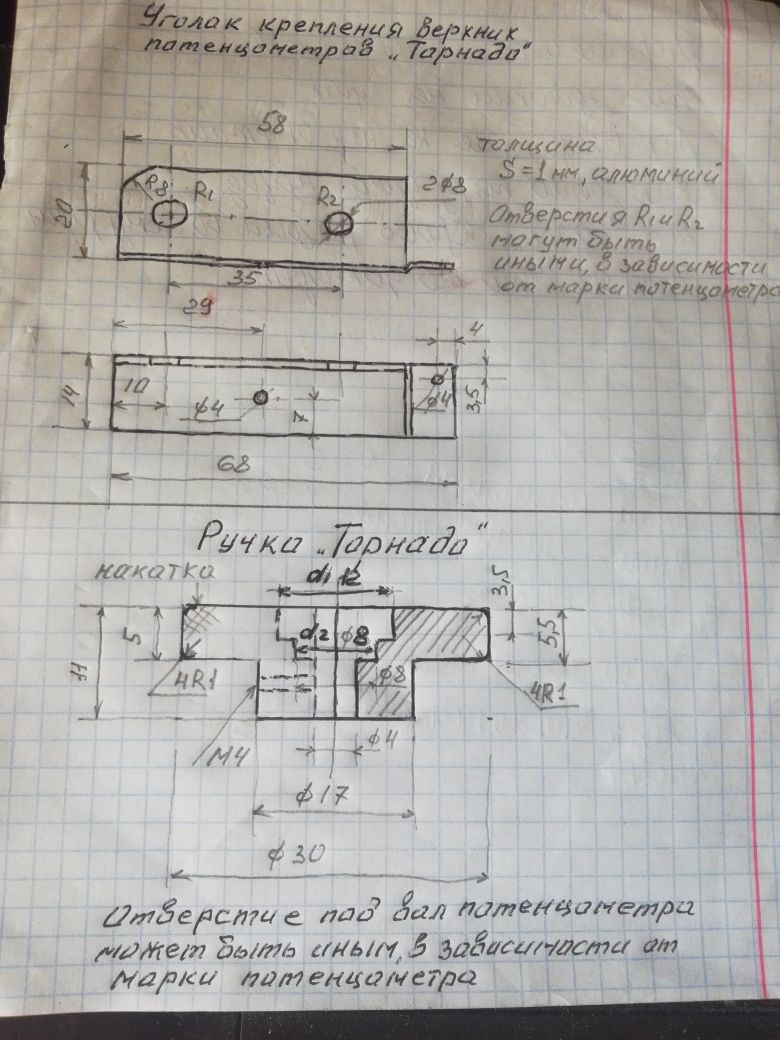

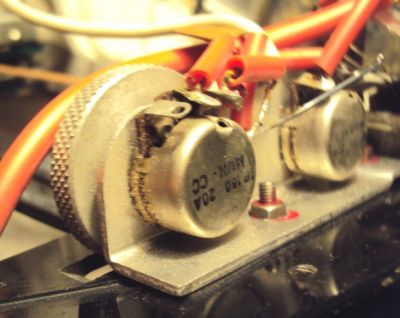

ID пользователя #5529 Зарегистрирован: 19.11.2013, 11:20 Местонахождение: Моршанск, Тамбовская обл. Сообщений: 3529 d1 и d2 могут быть другими в зависимости от марки потенцометра. Опорная часть уголка имеет консоль, смещённую на 1мм, относительно опорной поверхности уголка для установки на лапу одиночной кнопки.[ Редактирование 21.06.2017, 13:20 ] Наверх
StariyDed 21.06.2017, 11:55
ID пользователя #3667 Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Спас-Клепики, Рязанская обл. Сообщений: 12681Уголки под переменные резисторы были как алюминиевыми, так и железными.[link] Наверх
wolf 21.06.2017, 12:27
ID пользователя #5529 Зарегистрирован: 19.11.2013, 11:20 Местонахождение: Моршанск, Тамбовская обл. Сообщений: 3529Уголок под такие потенцометры Наверх
