Наиболее часто встречаемая неисправность иолановских "варитонов" - прокрут на 360 градусов. Лечится это не просто, а очень просто.

Необходимые материалы и инструменты: канцелярский нож, сверло 1мм или около того, сверлилка, тонкогубцы, кусачки, отвёртка, медная а лучше сталистая проволока 1мм или около того(в соответствии с диаметром сверла), паяльник, припой, спирт(опционально огурец), ватные палочки, шкурка-нулёвка, надфиль, суперклей, 15 минут времени.

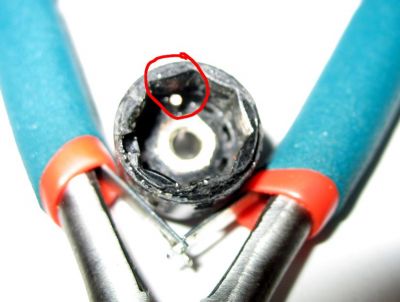

Разборка: ножиком отковыриваем проволочки фиксирующие части варитона от проворота, если не даются - прогреваем паяльником. Далее тем же ножиком, осторожно (карболит - штука хрупкая) раскалываем по швам. чёрную и коричневые части. Вот отделённая чёрная (трещёточная) часть варитона:


Дале тонкогубцами разжимаем стопорную шайбу(на верхнем фото справа) и осторожно(!) вынимаем шток. Ввиду того что шарики фиксатора мелкие и очень прыгучие, а пружинка довольно жёсткая - идеальное помещение для этой операции 0,5х0,5х0,5 метра с мягкими стенами. %-)

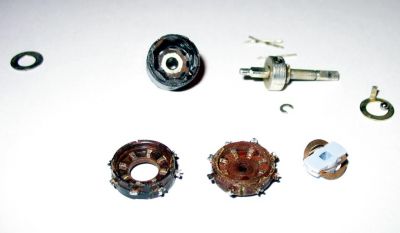

Затем раскалываем по шву коричневую "контактную" часть. Должна получится примерно такая кучка деталей(на фото не хватает второго шарика и 4той проволочки):

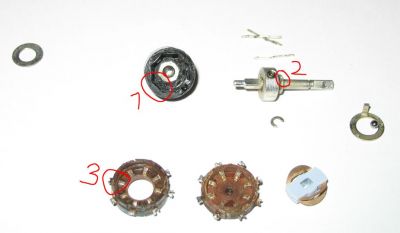

А вот и проблемы:
1) сработался выступ в корпусе, который и не давал провернуться на 360 градусов фиксирующему выступу штока.
2) а вот место, где изначально был тот самый фиксирующий выступ, но его зверски обломили. Теперь варитон прокручивается несмотря на наличие "шайбы с усиком" которая должна ограничивать количество рабочих позиций.
3) контакты несколько попилены.



Начинаем лечение: сверлим дырдочки в штоке и в корпусе трещётки(нулевое положение просто найти благодаря заводской метке снаружи корпуса)






Вставляем проволочку в отверстие штока, если входит нормально - припаиваем, не жалея припоя. Затем ножиком срезаем лишний припой формируя прямоугольный выступ - он будет работать фиксатором. Использовать либо паяльный жир либо нейтральный флюс, никаких кислот!







На суперклей вставляем проволочку в отверстие корпуса, она будет служить упором нулевой позиции, торчащий снаружи хвост - опиливаем надфилем заподлицо.






После чего аккуратно выводим забоины на контактах шкуркой, протираем спиртом, чуть отгибаем бронзовые контактные лепестки и собираем варитон обратно(шарики прыгучие, ёмаё!), капая чуть чуть суперклея в швы (главное не перестараться).
"шайба с усиком" вставляется усиком в отверстие корпуса, отверстия идут по часовой стрелке, минус одна позиция. То есть если надо сделать 3 рабочих позиции - усик вставляем во второе отверстие, не забыв перед этим повернуть ручку против часовой стрелки до упора. замкнутая в нулевом положении пара контактов промаркирована чёрной заводской меткой снизу варитона.

Был варитон хреновый - а стал как новый!
