Самодельная гитара по мотивам MUSIMA I/2

Автор Добавил
Skyworker79
01.01.2019, 07:35 Просмотр для печати

ID пользователя #4175
Зарегистрирован: 18.10.2013, 15:25
Местонахождение: Москва, Подрезково
Сообщений: 4614
Дорогой друг! Сегодня я покажу тебе к чему приводят мечты и огромное желание сделать самому электрогитару,так похожую на ТУ САМУЮ!





Дека исполнена из 40 мм фанеры. Контуры деки закруглены достаточно ровно.













Фрезеровка выполнена достаточно аккуратно,как ты видишь.

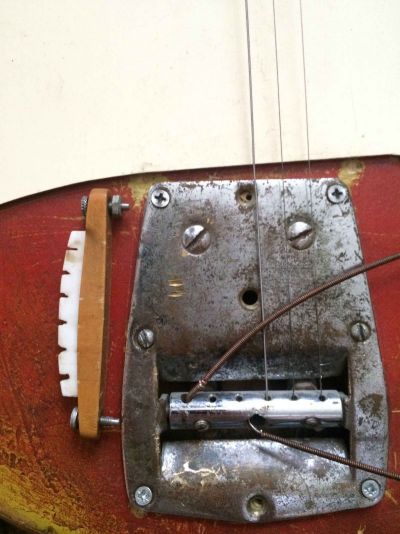

Блок вибрато установлен от электрогитары ТОНИКА, на которую,как мы знаем он попал благодаря копированию с электрогитар MUSIMA. Хотя, тут исполнение фрезеровки корпуса уже "хромает".





Нижний порожек задуман и исполнен вполне себе удачно.





Гриф выполнен из цельного куска сосны (если я не прав,поправь меня). Накладки нет.










Как видно на последнем фото,имеется даже волюта! Шириной и профилем он напоминает гриф от акустической гитары.





А точки на грифе выполнены из шляпок гвоздей!!!







Гриф крепится к деке двумя шурупами.

Верхний порожек зафиксирован двумя шурупами .





Колки установлены те,что оказались под рукой на момент сборки инструмента.






Вообще, учитывая состояние грифа, можно предположить, что на электрогитаре активно играли довольно продолжительное время!

Панцирь исполнен из ламинированого оргалита (или как он называется), которым покрывали кухонные столы, к примеру.
Электросхема состоит из лдно звукоснимателя, ручек громкости и тембра (пусть ручка-клюв тебя не смущает), а также высокочастотного разъема, который можно видеть на ранних свердловских электрогитарах ТОНИКА.

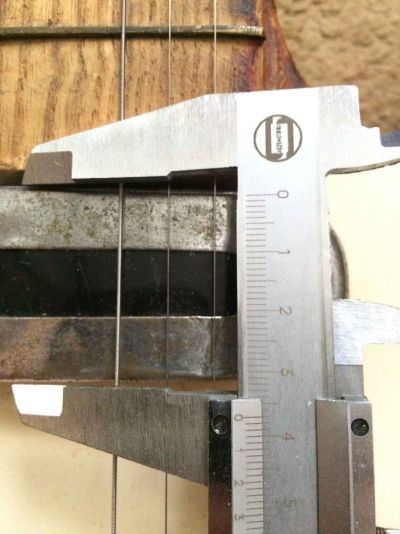

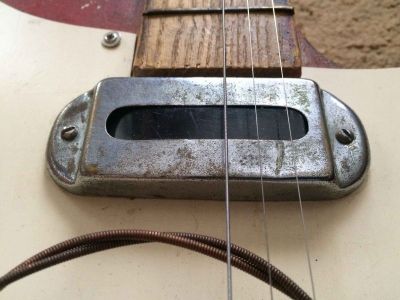

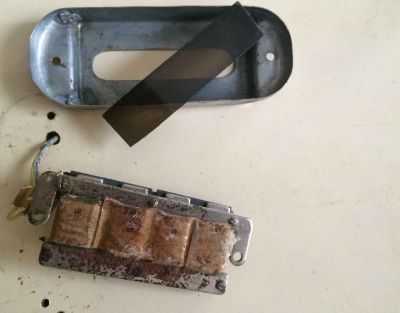

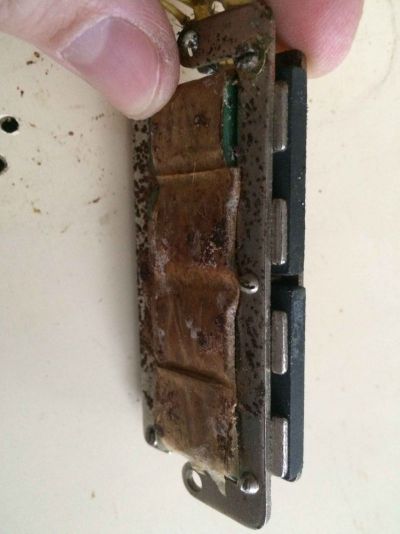

Корпус звукоснимателя - самодельная штамповка со вставкой из прозрачного темного пластика. Внутренности - звукосниматель Люберецкого завода ЭМИ РОДИНА, которые ставились в том числе и на адаптерезированые гитары.

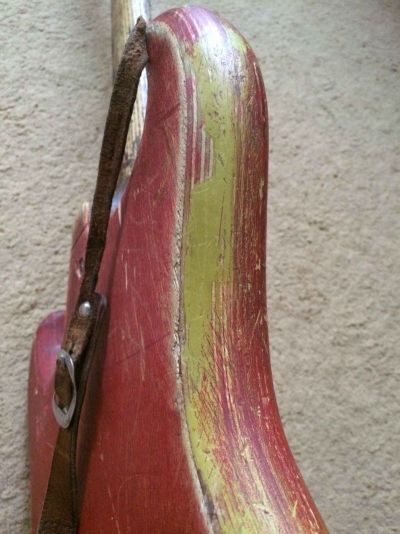

Ремень кожаный прикручен двумя саморезами. Весит изделие около 4 кг, на вскидку. Про звучание нечего сказать, пока. Кабеля подходящего не было под рукой, да и привести в порядок инструмент необходимо.

Ну вот кажется и все, что я хотел рассказать тебе, мой друг, о таком интересном экземпляре самодельного гитаростроения.

Ищу Верхнюю часть чехла на Jolana Kolor/Rubin Bas.В идеале-синего цвета,крышку ЛЕЛЬ ДД(красную), октавер ЛЕЛЬ ,а также педали 180-ой серии ЛЕЛЬ.

Мой Wish List
[link]

[link]
Библиотека Skyworker79

[link]
Подборка сканов Skyworker79

[link]
Моё скромное собрание
Наверх
PM
Gess
01.01.2019, 07:47

ID пользователя #7631
Зарегистрирован: 09.11.2016, 08:44
Местонахождение: Челябинск
Сообщений: 2920
Этож какое желание играть надо было иметь.
Гриф из сосны. Хочу услышать мнение профи.

И ни за что не доживём до пенсий,
Мы Сид и Нэнси Сид и Нэнси..
Наверх
PM
StariyDed
01.01.2019, 07:50

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 10068
Интересная конструкция...Желаю благополучного исхода в восстановлении.

P.S. Ищу как раз такие внутренности от звукоснимателя... Что можно, и возможно ли предложить в замен?
Наверх
PM
Astra30
01.01.2019, 08:19
ID пользователя #8652
Зарегистрирован: 16.07.2017, 14:06
Местонахождение: Астрахань
Сообщений: 521
Интересует. Ровность грифа. И мензура
Наверх
PM
wwm
01.01.2019, 08:56
ID пользователя #3241
Зарегистрирован: 23.05.2012, 03:09
Местонахождение: Mинск
Сообщений: 2342
Примерно такач же самоделка была у меня в 8 классе
Наверх
PM
StariyDed
01.01.2019, 10:20

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 10068
Так практически все с подобного начинали...
Моя первая самоделка тоже была из прессованной фанеры, только корпус был копией "MUSIMA Elektrina II".
Наверх
PM
papamischa
01.01.2019, 10:37
ID пользователя #9264
Зарегистрирован: 08.12.2017, 11:50
Местонахождение: Москва
Сообщений: 346
Класс! Отличный пример народного творчества))) Люблю такие, почти завидую)))) А как на ней играется? В смысле удобства...
Наверх
PM
ARS
01.01.2019, 10:47
ID пользователя #7386
Зарегистрирован: 17.05.2016, 02:37
Местонахождение: Элиста, Калмыкия
Сообщений: 630
"Вообще, учитывая состояние грифа, можно предположить, что на электрогитаре активно играли довольно продолжительное время!"

Я бы ещё добавил, что на гитарке играли не только в качестве "ритма", но и наверное в большей степени "соло", о чем свидетельствуют трудовые потертости в конце грифа)))
Наверх
PM
Skyworker79
11.01.2019, 02:19

ID пользователя #4175
Зарегистрирован: 18.10.2013, 15:25
Местонахождение: Москва, Подрезково
Сообщений: 4614
Планирую восстановить. Мензура 650. Про удобство игры можно сказать пока что следущее - гриф очень похож на гриф типичной акустической советской гитары, гитара увесиста,но вот насколько это влияет на звук,это вопрос.

Ищу Верхнюю часть чехла на Jolana Kolor/Rubin Bas.В идеале-синего цвета,крышку ЛЕЛЬ ДД(красную), октавер ЛЕЛЬ ,а также педали 180-ой серии ЛЕЛЬ.

Мой Wish List
[link]

[link]
Библиотека Skyworker79

[link]
Подборка сканов Skyworker79

[link]
Моё скромное собрание
Наверх
PM
Тот_самый_АМ
11.01.2019, 08:49

ID пользователя #1289
Зарегистрирован: 14.08.2009, 20:16
Местонахождение: Москва
Сообщений: 2370
Корпусом из фанеры и использованием датчиков напоминает "мой" бас-самопал. Может типовой самопилинг был?









Ищу
Наверх
PM
StariyDed
11.01.2019, 09:40

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 10068
Целых ДВА датчика!!! Мне сейчас плохо будет...
Наверх
PM
serpico
21.03.2019, 11:22

ID пользователя #7679
Зарегистрирован: 10.12.2016, 12:43
Местонахождение: Петрозаводск
Сообщений: 10

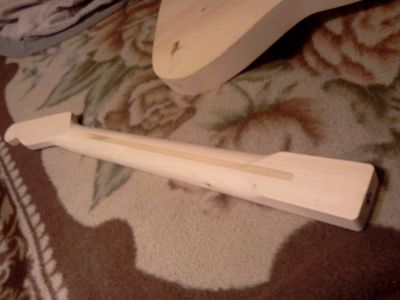

Имхо, без анкера хана такому грифу. Сам делал реплику телекастера полностью сосновую. Перввоначальный гриф был без анкера и почти сразу приказал долго жить. Во второй уже ставил анкерный стержень. Три года - полет нормальный, сезонно приходится регулировать

Наверх
PM
Uncle Sascha
21.03.2019, 23:22

ID пользователя #2912
Зарегистрирован: 22.12.2011, 06:05
Местонахождение: Казань
Сообщений: 5268
Дааа, браты, как же нам хотелось играть! Увы, современные подростки никогда нас не поймут.
Наверх
PM
KotLeopold
22.03.2019, 06:54
ID пользователя #9028
Зарегистрирован: 23.09.2017, 05:01
Местонахождение: Москва
Сообщений: 334

Uncle Sascha Цитата ...

Дааа, браты, как же нам хотелось играть! Увы, современные подростки никогда нас не поймут.


Ещё бы информации в те времена побольше! По дереву и прочим важным параметрам электрогитар. Представляете, какие инструменты тогда "из народа" могли бы выходить!

[ Редактирование 22.03.2019, 06:56 ]
Наверх
PM
woka
22.03.2019, 07:08

ID пользователя #9592
Зарегистрирован: 25.07.2018, 20:40
Местонахождение: Москва
Сообщений: 1019
Так они и выходили - Русстон же начинался с самопалов Евгения Березы
Вот мегараритетище был бы - найти совсем ранний, ещё корявый, неумелый самопал Евгения!
Ого-го!!!

[ Редактирование 22.03.2019, 07:10 ]

Планирую восстановить Record 17 и БАС-I. Когда-нибудь... На пенсии...
Ищу потроха БАС-I.
Наверх
PM
StariyDed
22.03.2019, 07:13

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 10068
Если бы ещё можно было что то из комплектующих свободно прикупать...
После практически полных самоделок в конце 60-х (т.е. всё, кроме колок), я перешёл на "конструкторы", т.е. корпус и гриф ручной работы, а электроника от тех самых "гаваек" и других Советских адаптеризованных гитар, которые сейчас "на вес золота", а тогда стоили скромные 60-65 руб.

P.S. На верно, из за этих прегрешений, в наказание, я теперь ни как не могу найти звукосниматель на эту самую "гавайку"...
И это не смешно...
Наверх
PM
aelita85
22.03.2019, 07:52
ID пользователя #9778
Зарегистрирован: 17.11.2018, 18:08
Местонахождение: Тюмень
Сообщений: 527
[quote]
Дорогой друг! Сегодня я покажу тебе к чему приводят мечты и огромное желание сделать самому электрогитару,так похожую на ТУ САМУЮ!

Андрей, это же "аэлита 128" из авито. Нахрен она тебе нужна? Звучки?

[ Редактирование 22.03.2019, 22:24 ]
Наверх
PM
woka
22.03.2019, 09:06

ID пользователя #9592
Зарегистрирован: 25.07.2018, 20:40
Местонахождение: Москва
Сообщений: 1019
А потроха звучков как раз от гаваек и адаптанток


Планирую восстановить Record 17 и БАС-I. Когда-нибудь... На пенсии...
Ищу потроха БАС-I.
Наверх
PM
woka
22.03.2019, 09:17

ID пользователя #9592
Зарегистрирован: 25.07.2018, 20:40
Местонахождение: Москва
Сообщений: 1019
StariyDed Цитата ...
Если бы ещё можно было что то из комплектующих свободно прикупать...
После практически полных самоделок в конце 60-х (т.е. всё, кроме колок), я перешёл на "конструкторы", т.е. корпус и гриф ручной работы, а электроника от тех самых "гаваек" и других Советских адаптеризованных гитар, которые сейчас "на вес золота", а тогда стоили скромные 60-65 руб.

P.S. На верно, из за этих прегрешений, в наказание, я теперь ни как не могу найти звукосниматель на эту самую "гавайку"...
И это не смешно...

StariyDed, так Mustea же написал, что у него должны быть шестикатушечные потроха от гавайки, я там дальше в теме вам эти потроха уступил, если найдутся. Вы списались с Андреем, не нашлись потроха?

[ Редактирование 22.03.2019, 09:24 ]

Планирую восстановить Record 17 и БАС-I. Когда-нибудь... На пенсии...
Ищу потроха БАС-I.
Наверх
PM
StariyDed
22.03.2019, 09:18

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 10068
Да я чуть умом не тронулся, когда их сразу, и столько "бесхозных" увидел...
Наверх
PM
woka
22.03.2019, 09:27

ID пользователя #9592
Зарегистрирован: 25.07.2018, 20:40
Местонахождение: Москва
Сообщений: 1019

Так это... Пишите скорее, если ещё не...
Если Андрей их найдёт, то глядишь и срастётся!

Планирую восстановить Record 17 и БАС-I. Когда-нибудь... На пенсии...
Ищу потроха БАС-I.
Наверх
PM
