Вопрос по схеме Крунк-50.

Переход на страницу       >>
Автор Добавил
VP
15.05.2019, 02:26 Просмотр для печати

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6033
Вопрос к обладателям Крунк-50 без варитона: Какова электрическая схема Вашего журавлика?
Вопрос к специалистам: Какова она должна быть?
У меня вот так:




[ Редактирование 15.05.2019, 22:24 ]
Наверх
PM
VP
22.05.2019, 09:01

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6033
Мда, печаль...
На всякий случай попробую приподнять.
Наверх
PM
aelita85
22.05.2019, 09:22
ID пользователя #9778
Зарегистрирован: 17.11.2018, 18:08
Местонахождение: Тюмень
Сообщений: 631
Меня тоже эта тема интересует! С Вашего позволения присоединюсь к вопросу. Искал по форуму бесполезно. Есть схема баса, с галетником, мандалины. Без галетника нет схемы. Писал форумчанам, четкого ответа не получил.
Вот моя панелька хорошо переделанная


Наверх
PM
StariyDed
22.05.2019, 09:29

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 10159
В живом состоянии у меня нет ни одной этой схемы...
По моему скромному мнению, и исходя из элементарной логики,
принципиальная схема двухдатчикового "Крнка", с двумя переменными резисторами, не должна отличаться от аналогичных схем гитар и басов этой серии. Т.е. - "качели" звукоснимателей на одном переменном резисторе, и общий регулятор уровня сигнала.
Как пример - басовая группа двухгрифовой гитары, или схемы скрипко-баса и мандолины...
P.S. Вечером просмотрю в архиве... были кое какие наработки.

[ Редактирование 22.05.2019, 09:31 ]
Наверх
PM
Vzglyad
22.05.2019, 10:07

ID пользователя #7170
Зарегистрирован: 02.01.2016, 05:26
Местонахождение: Алма-Ата/Байконур
Сообщений: 3866
Дима,есть у меня без варитона Крунк-50.Фоток нет.На днях надеюсь дойдут до него руки - разберу,по фоткаю.
Наверх
PM
Gess
22.05.2019, 10:16

ID пользователя #7631
Зарегистрирован: 09.11.2016, 08:44
Местонахождение: Челябинск
Сообщений: 2969
я ж такой паял, мне Loss кидал фоты. там как бас все сделано

И ни за что не доживём до пенсий,
Мы Сид и Нэнси Сид и Нэнси..
Наверх
PM
aelita85
22.05.2019, 10:25
ID пользователя #9778
Зарегистрирован: 17.11.2018, 18:08
Местонахождение: Тюмень
Сообщений: 631
Gess, пожалуйста, скиньте сюда окончательную фоту темброблока. Спасибо!

[ Редактирование 22.05.2019, 12:38 ]
Наверх
PM
VP
22.05.2019, 10:26

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6033

StariyDed Цитата ...

"качели" звукоснимателей на одном переменном резисторе, и общий регулятор уровня сигнала.



Вот да, я также предполагаю. Но хочется всё же припасть к первоисточнику.


Наверх
PM
VP
22.05.2019, 10:39

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6033
Ещё смущает цапон-лак на одном (справа) контакте постоянного резистора. То есть он был в схеме изначально.
Так что буду благодарен всем за предложенные варианты.
Наверх
PM
Gorbynkov
22.05.2019, 11:07

ID пользователя #7064
Зарегистрирован: 26.10.2015, 04:39
Местонахождение: Адлер
Сообщений: 1993
Ребята, - ну когда-ж уже-ш ...............
......................................................................................


Обменно-торговый фонд [link]
Наверх
Сайт PM
StariyDed
22.05.2019, 11:48

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 10159

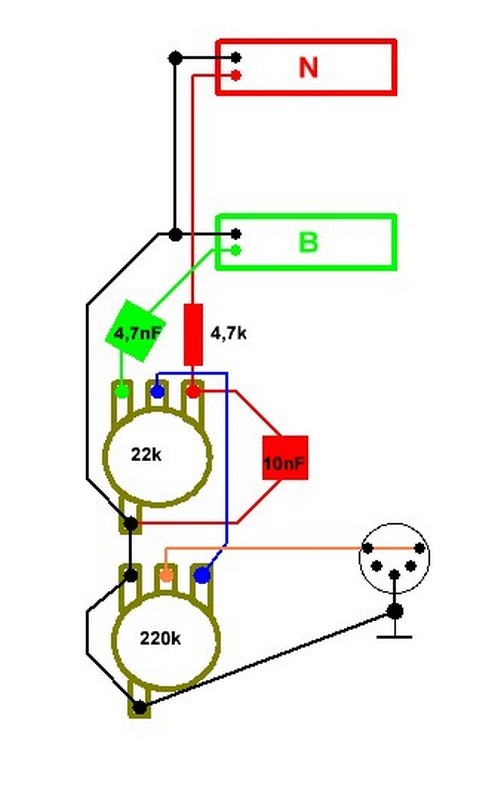

Вот что есть:


Наверх
PM
kaldos
22.05.2019, 12:20

ID пользователя #8082
Зарегистрирован: 12.03.2017, 03:27
Местонахождение: Петропавловск, Казахстан
Сообщений: 610
Gorbynkov Цитата ...

Ребята, - ну когда-ж уже-ш ...............
......................................................................................


Женя, ты прав и неправ.
Оба варианта имеют право на существование, но:
слева схема электрическая принципиальная, а справа - схема электрическая монтажная.

Наверх
PM
kaldos
22.05.2019, 12:27

ID пользователя #8082
Зарегистрирован: 12.03.2017, 03:27
Местонахождение: Петропавловск, Казахстан
Сообщений: 610
А вот заземление корпуса/крышки переменного резистора как это сделано у "Старого деда" на принципиальной схеме, неверно.
В данном случае заземлён не корпус, а отвод от резистивного слоя (например отвод для тонкоменсации), которого в данном случае нет.
Наверх
PM
Gess
22.05.2019, 12:28

ID пользователя #7631
Зарегистрирован: 09.11.2016, 08:44
Местонахождение: Челябинск
Сообщений: 2969
[quote]
Вот что есть:


фото Loss
давайте сохранять правила тона

И ни за что не доживём до пенсий,
Мы Сид и Нэнси Сид и Нэнси..
Наверх
PM
aelita85
22.05.2019, 12:39
ID пользователя #9778
Зарегистрирован: 17.11.2018, 18:08
Местонахождение: Тюмень
Сообщений: 631
Принял, исправил. Прошу принять мои извинения и руку дружбы!
Наверх
PM
Gorbynkov
22.05.2019, 12:44

ID пользователя #7064
Зарегистрирован: 26.10.2015, 04:39
Местонахождение: Адлер
Сообщений: 1993
kaldos Цитата ...

Женя, ты прав и неправ.
Оба варианта имеют право на существование, но:
слева схема электрическая принципиальная, а справа - схема электрическая монтажная.


..... Да я это к тому что пора бы научиться читать схемы !!! И размещать в первую очередь - схемы. А не фотки, рисунки, эскизы и прочее.
Считаю - взял в руки электрогитару --- учи мат. часть. То есть основы электроники. Чтобы хоть отличать резистор от конденсатора и опираться на схемы.
Советы и наставления удобнее давать по схеме.
А тут порой - " Вот эту хреновину надо припаять к той круглой байде на ножку которая справа (если смотреть сверху на крышку)" и.т.п...............
......
Ну хотя-бы на уровне - разобраться в схеме гитары. Там то и активных элементов нет (за редким исключением).


Обменно-торговый фонд [link]
Наверх
Сайт PM
StariyDed
22.05.2019, 13:04

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 10159
Цитата ...
фото Loss давайте сохранять правила тона


Извините, в Смольном не обучался...
Фото, из того, что у меня было в архиве... Скачано, скорее всего на сайте. Родословную - не выяснял.

Валентин Фёдорович!
Мы уже как то с Вами обсуждали подобное...Да, это не по ГОСТу...
Я таким образом показал подключение лепестка корпуса (НЕ ВЫВОДА ТОНКОМПЕНСАЦИИ!!!) переменного резистора к общей шине...
На монтажной схеме этот лепесток присутствует.
Наверх
PM
Gess
22.05.2019, 13:10

ID пользователя #7631
Зарегистрирован: 09.11.2016, 08:44
Местонахождение: Челябинск
Сообщений: 2969
Gorbynkov Цитата ...

kaldos Цитата ...

Женя, ты прав и неправ.
Оба варианта имеют право на существование, но:
слева схема электрическая принципиальная, а справа - схема электрическая монтажная.


..... Да я это к тому что пора бы научиться читать схемы !!! И размещать в первую очередь - схемы. А не фотки, рисунки, эскизы и прочее.
Считаю - взял в руки электрогитару --- учи мат. часть. То есть основы электроники. Чтобы хоть отличать резистор от конденсатора и опираться на схемы.
Советы и наставления удобнее давать по схеме.
А тут порой - " Вот эту хреновину надо припаять к той круглой байде на ножку которая справа (если смотреть сверху на крышку)" и.т.п...............
......
Ну хотя-бы на уровне - разобраться в схеме гитары. Там то и активных элементов нет (за редким исключением).



и это советует человек, который отказал в пайке стар Х
ога.


И ни за что не доживём до пенсий,
Мы Сид и Нэнси Сид и Нэнси..
Наверх
PM
Gorbynkov
22.05.2019, 15:20

ID пользователя #7064
Зарегистрирован: 26.10.2015, 04:39
Местонахождение: Адлер
Сообщений: 1993
Gess Цитата ...


и это советует человек, который отказал в пайке стар Х
ога.


Ну не заливай...... Не отказал. Плату давай - спаяю. Рисовать, травить, сверлить плату и прочее - это-жжжжжж ужжжжжасссс.
И времени - ну на свои дела нехватат....
Собственно там уже надо собирать всё на пикгарде уже сразу же...
Может лучше поискать мастерового где поближе? Ты там где? в Челябинске вроде как?



Обменно-торговый фонд [link]
Наверх
Сайт PM
aelita85
22.05.2019, 16:14
ID пользователя #9778
Зарегистрирован: 17.11.2018, 18:08
Местонахождение: Тюмень
Сообщений: 631
Ребята, я Вас очень прошу. Нам нужна фотография оригинального темброблока Крунк-50. Все. Кто может и хочет помочь, помогите.
А для выяснения отношений перейдите в личку.
Ну пожалуйста!
Наверх
PM
c0rvinus
23.05.2019, 00:12

ID пользователя #6661
Зарегистрирован: 16.02.2015, 08:06
Местонахождение: Москва
Сообщений: 811
Мой вариант. Схема оригинальная, пайка заводская.


Список необходимых деталей и инструментов
Наверх
Сайт PM
aelita85
23.05.2019, 04:12
ID пользователя #9778
Зарегистрирован: 17.11.2018, 18:08
Местонахождение: Тюмень
Сообщений: 631
О! Георгий! То, что надо! Спасибо большое! Значить это у нас бас (схема без варитона).
Ну и для полного счастья дождемся "контрольное" фото от Vzglyadа по Крунк-50. И пробел по схемам Крунков закрыт полностью.

Огромное спасибо!
Наверх
PM
StariyDed
23.05.2019, 04:18

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 10159
Так я чуть выше такую же показал... И даже на одном из резисторов цапон лак сохранился.
Наверх
PM
aelita85
23.05.2019, 04:28
ID пользователя #9778
Зарегистрирован: 17.11.2018, 18:08
Местонахождение: Тюмень
Сообщений: 631
Владимир, ну конечно же увидел!
Да и вообще, за помощь не только в этой теме, но в других, жму лично Вам руку!!!
Спасибо Вам большое!
Наверх
PM
StariyDed
23.05.2019, 04:35

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 10159
Не за что... Общее дело делаем.
Наверх
PM
