ЛЕЛЬ NoiseGate (NG-180) - обзор

Автор Добавил
OldPilot
03.04.2020, 09:34 Просмотр для печати

ID пользователя #9404
Зарегистрирован: 28.02.2018, 12:40
Местонахождение: Москва
Сообщений: 75

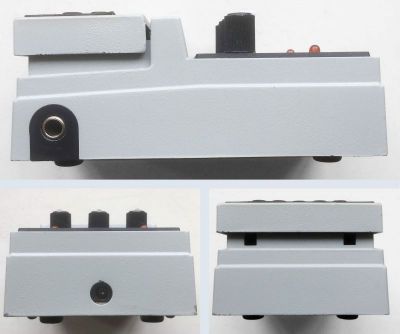

Гитарная педаль ЛЕЛЬ NG-180 NoiseGate
Шумоподавитель


Описание от производителя: Прибор ЛЕЛЬ NG-180 NoiseGate предназначен для получения эффекта динамического шумопонижения при использовании его в комплекте с другими эффектами для гитары. Эффект Noise Gate необходимо включать после всех эффектов, что позволяет уменьшить шумы и наводки, возникающие либо в приставках, либо в самой гитаре.




ТЕХНИЧЕСКИЕ ДАННЫЕ
Отношение сигнал/шум не менее – 60 дБ
Входное напряжение – 0.6 В
Выходное напряжение – 0,6 В
Напряжение питания – 9 В
Габаритные размеры – 144х65х86 мм
Масса (без батарей) – 0,9 кг



Педаль NoiseGate можно эксплуатировать как от источников питания типа "Крона", так и от внешнего источника 9В (минус в центре).
При подключении "джека" к входному разъёму приставки питание включается автоматически (загорается светодиод "THRESHOLD"). При нажатии на педаль загорается светодиод "CHECK" и включается шумоподавитель.




УПРАВЛЕНИЕ
Ручка "THRESHOLD" регулирует порог срабатывания шумоподавителя. Он открывается, если входной сигнал достигает этого порога, при этом загорается светодиод "THRESHOLD".
Для более надёжной работы NoiseGate в шумоподавитель введён гистерезис, в результате уровень открывания шумоподавителя всегда выше, чем уровень закрывания.
Открывание и закрывание шумоподавителя можно дополнительно настроить. Ручка "ATTACK" регулирует время открывания, "RELEASE" время закрывания шумоподавителя.

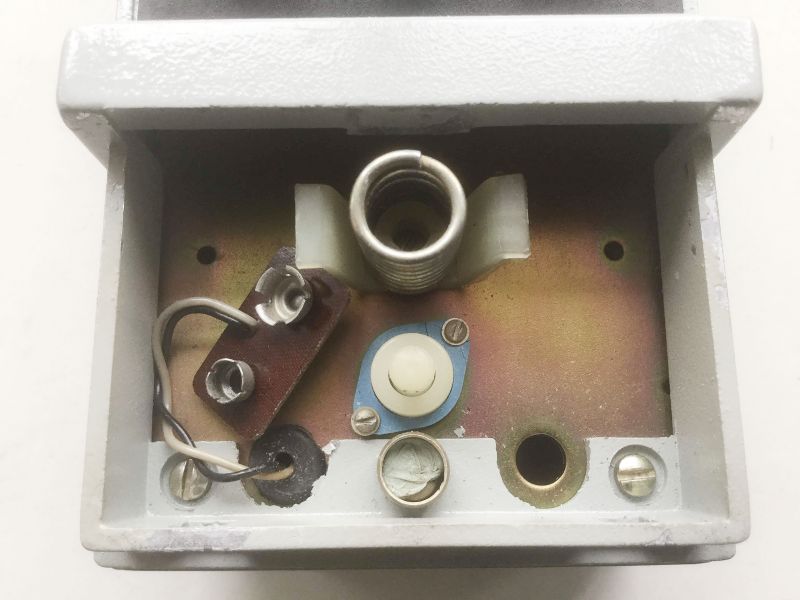

Педаль легко разбирается — под крышкой батарейного отсека, под пломбой, сквозной крепёжный винт, ещё два винта на задней стороне педали.



Плата односторонняя, со стороны деталей никаких обозначений на плате.







NG_plate-Back Link



NG_plate-Front Link



NG_plate-F+B Link



Схема, как всегда, мастерски отрисованная Валентином Фёдорович [kaldos], за что ему огромное спасибо!
NG-180 Схема и плата Link



Комментарий от Валентина: "С точки зрения схемотехники это типовая схема порогового шумоподавителя. Подобные схемы различаются в основном только типом регулирующего элемента. Обычно это переход э-к или и-с транзистора, или фотосопротивление или, как в данном случае, усилитель, управляемый напряжением (VCA по ихней терминологии). Здесь фактически применен аналог самой популярной микросхемы VCA СА3080."

И в заключении добавлю, что мне было не достаточно чувствительности этого шумодава - с ЛЕЛЛЬ-педалями X-METAL, Heavy Metal ручку THRESHOLD приходилось ставить почти на "0". По совету Валентина, чтобы сдвинуть диапазон чувствительности, я уменьшил номинал резистора R6, тем самым уменьшился КУ выпрямителя и регулировка сместитлась вправо. Я оставил 200к - результат мне понравился.
Наверх
PM
wk
03.04.2020, 10:52

ID пользователя #6459
Зарегистрирован: 31.10.2014, 13:04
Местонахождение: Екатеринбург
Сообщений: 1150
Отлично!!! И Валентину -тоже!!!
Наверх
PM
Svetliy_metall
03.04.2020, 11:08

ID пользователя #2738
Зарегистрирован: 27.09.2011, 23:59
Местонахождение: Вологда (Вельск)
Сообщений: 2925
Спасибо Вам за титанический труд! Неделю назад спаял себе шумодавч но теперь хочу и этот себе)))
Раньше у меня была эта примочка, но так же не устраивала тем, что много полезного сигнала глушила. Но вот и решение теперь есть. Весь в раздумьях))

Отечественная рок-музыка незаслуженно преданная забвению. [link]
Наверх
Сайт PM
KotLeopold
03.04.2020, 11:59
ID пользователя #9028
Зарегистрирован: 23.09.2017, 05:01
Местонахождение: Москва
Сообщений: 780
Хороший основательный труд, фактически хороший справочник по педали! Хорошо, что это всё теперь сохранится, не потеряется!
Спасибо вам!
Наверх
PM
Skyworker79
03.04.2020, 13:22

ID пользователя #4175
Зарегистрирован: 18.10.2013, 15:25
Местонахождение: Москва, Подрезково
Сообщений: 4812
Супер!Спасибо автору и Валентину Федоровичу!

Ищу Верхнюю часть чехла на Jolana Kolor/Rubin Bas.В идеале-синего цвета,крышку ЛЕЛЬ ДД(красную), октавер ЛЕЛЬ ,а также педали 180-ой серии ЛЕЛЬ.

Мой Wish List
[link]

[link]
Библиотека Skyworker79

[link]
Подборка сканов Skyworker79

[link]
Моё скромное собрание
Наверх
PM
OldPilot
03.04.2020, 14:54

ID пользователя #9404
Зарегистрирован: 28.02.2018, 12:40
Местонахождение: Москва
Сообщений: 75

Svetliy_metall Цитата ...

Раньше у меня была эта примочка, но так же не устраивала тем, что много полезного сигнала глушила.

я возможно не правильно выразился, говоря про недостаточность чувствительности. Я имел в виду, что с очень шумными эффектами, шумодав не справлялся, хотя ручка уже лежала на минимуме. Теперь, после модернизации, уже срабатывает в среднем положении ручки.
Но! Чудес конечно не бывает, какой-то процент полезного сигнала конечно же теряется.
Наверх
PM
Svetliy_metall
03.04.2020, 15:10

ID пользователя #2738
Зарегистрирован: 27.09.2011, 23:59
Местонахождение: Вологда (Вельск)
Сообщений: 2925
OldPilot Цитата ...

Svetliy_metall Цитата ...

Раньше у меня была эта примочка, но так же не устраивала тем, что много полезного сигнала глушила.

я возможно не правильно выразился, говоря про недостаточность чувствительности. Я имел в виду, что с очень шумными эффектами, шумодав не справлялся, хотя ручка уже лежала на минимуме. Теперь, после модернизации, уже срабатывает в среднем положении ручки.
Но! Чудес конечно не бывает, какой-то процент полезного сигнала конечно же теряется.


да нет, чудеса бывают. Спаял я себе шумодав, который полезный сигнал не поджирает, но сам по себе этот шумодав шумит сильно, пока играешь...

Отечественная рок-музыка незаслуженно преданная забвению. [link]
Наверх
Сайт PM
KotLeopold
04.04.2020, 00:41
ID пользователя #9028
Зарегистрирован: 23.09.2017, 05:01
Местонахождение: Москва
Сообщений: 780
Возможно ли прикрепить схемы ещё и в оригинальном (не ужатом) варианте в виде архива (как например ребята чертежи прикрепляли вот здесь: [link] ), чтобы легче было читать обозначения?

(на внешних ссылках схемы тоже ужаты, да и потеряться со временем могут)

[ Редактирование 04.04.2020, 01:30 ]
Наверх
PM
Skyworker79
04.04.2020, 01:02

ID пользователя #4175
Зарегистрирован: 18.10.2013, 15:25
Местонахождение: Москва, Подрезково
Сообщений: 4812
А какое потребление mA?

Ищу Верхнюю часть чехла на Jolana Kolor/Rubin Bas.В идеале-синего цвета,крышку ЛЕЛЬ ДД(красную), октавер ЛЕЛЬ ,а также педали 180-ой серии ЛЕЛЬ.

Мой Wish List
[link]

[link]
Библиотека Skyworker79

[link]
Подборка сканов Skyworker79

[link]
Моё скромное собрание
Наверх
PM
Svetliy_metall
04.04.2020, 01:56

ID пользователя #2738
Зарегистрирован: 27.09.2011, 23:59
Местонахождение: Вологда (Вельск)
Сообщений: 2925
[quote]
Возможно ли прикрепить схемы ещё и в оригинальном (не ужатом) варианте в виде архива (как например ребята чертежи прикрепляли вот здесь: [link] ), чтобы легче было читать обозначения?

(на внешних ссылках схемы тоже ужаты, да и потеряться со временем могут)
[/quote1585979759]

С телефона когда открывал, было ужатое качество. Открыл с компа по внешней ссылке, ничего не ужато, всё прекрасно видно


Отечественная рок-музыка незаслуженно преданная забвению. [link]
Наверх
Сайт PM
wowan
04.04.2020, 03:01

ID пользователя #1482
Зарегистрирован: 28.11.2009, 05:48
Местонахождение: пригород в 60 км от Хабаровска
Сообщений: 723
По разрисовке схем, Фёдоровичу нет равных!
Умеет человек даже из запутанного хитросплетения, выделить схемку в удобном, читаемом виде!!!
Респект.

[ Редактирование 04.04.2020, 03:01 ]
Наверх
PM
OldPilot
04.04.2020, 05:35

ID пользователя #9404
Зарегистрирован: 28.02.2018, 12:40
Местонахождение: Москва
Сообщений: 75
Svetliy_metall Цитата ...

да нет, чудеса бывают. Спаял я себе шумодав, который полезный сигнал не поджирает, но сам по себе этот шумодав шумит сильно, пока играешь...

Да, наверное есть такие чудесные шумодавы - наверное. Я говорил только про эту конкретную

KotLeopold Цитата ...

Возможно ли прикрепить схемы ещё и в оригинальном (не ужатом), чтобы легче было читать обозначения?

файл схемы по ссылке имеет разрешение 10000х5898 и весит 4,5 МВ. Большего размера у меня нет.
Наверх
PM
KotLeopold
04.04.2020, 06:20
ID пользователя #9028
Зарегистрирован: 23.09.2017, 05:01
Местонахождение: Москва
Сообщений: 780
Да, я понял, спасибо! Svetliy_metall прав, с мобильника по ссылкам отображаются ужатые схемы, а с компьютера - всё в порядке!

[ Редактирование 04.04.2020, 07:33 ]
Наверх
PM
KotLeopold
04.04.2020, 06:59
ID пользователя #9028
Зарегистрирован: 23.09.2017, 05:01
Местонахождение: Москва
Сообщений: 780
Чтобы не затерялось на внешних источниках:

Оригинальные (не сжатые) варианты схем из обзора:

NG-180 Плата сзади:
ng_plate-back.rar

NG-180 Плата спереди:
ng_plate-front.rar

NG-180 Плата сзади+спереди:
ng_plate-fb.rar

[ Редактирование 08.04.2020, 01:12 ]
Наверх
PM
KotLeopold
04.04.2020, 07:00
ID пользователя #9028
Зарегистрирован: 23.09.2017, 05:01
Местонахождение: Москва
Сообщений: 780
NG-180 Схема и плата (чтобы распаковалось, после скачивания нужно переименовать архивы, как показано ниже):
ng.part1.rar

ng.part2.rar

ng.part3.rar

[ Редактирование 08.04.2020, 01:12 ]
Наверх
PM
OldPilot
06.04.2020, 08:28

ID пользователя #9404
Зарегистрирован: 28.02.2018, 12:40
Местонахождение: Москва
Сообщений: 75
Skyworker79 Цитата ...

А какое потребление mA?

9-13 mA

[ Редактирование 07.04.2020, 02:59 ]
Наверх
PM
