VENTA Электроника ПЭ-11 Flanger

Автор Добавил
Roman
07.04.2010, 16:00 Просмотр для печати

ID пользователя #1120
Зарегистрирован: 20.05.2009, 13:35
Местонахождение: Луганск
Сообщений: 380

VENTA Электроника ПЭ-11 Flanger


Предлагаю в этом небольшом обзоре, ознакомиться с интересной педалью, производимой на закате СССР в городе Вильнюс, Литва - VENTA Электроника ПЭ-11 Flanger.



Итак, приступим.

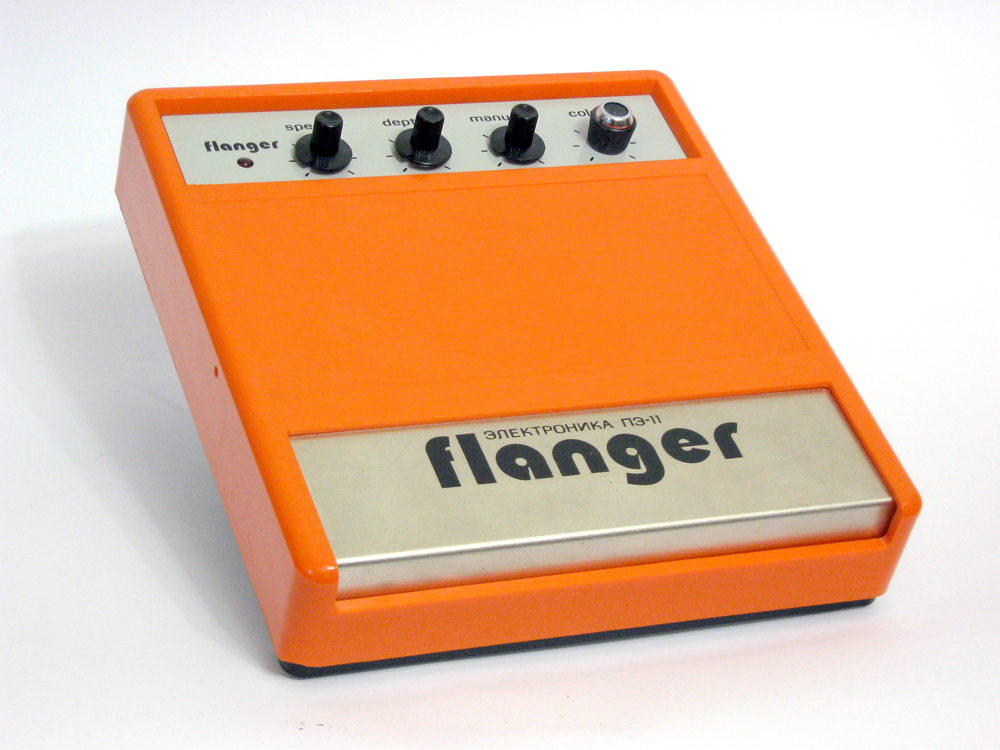

Внешне педаль сразу бросается в глаза, благодаря очень яркому оранжевому цвету. Я бы даже сказал, кричаще яркому цвету. Да и размер самой педали не маленький – длина 210 мм, ширина – 188 мм, высота – 57 мм. Достаточно большая педаль по современным меркам. Корпус изготовлен из пластика толщиной от 2 до 4 мм в различных местах. Хочу добавить, что я встречал эту модель и в менее кричащей расцветке – насыщенно красной. Возможно, были и другие цвета.



Как мы видим, слева, справа и спереди нет никаких гнезд, органов управления. Все расположено сверху и сзади.

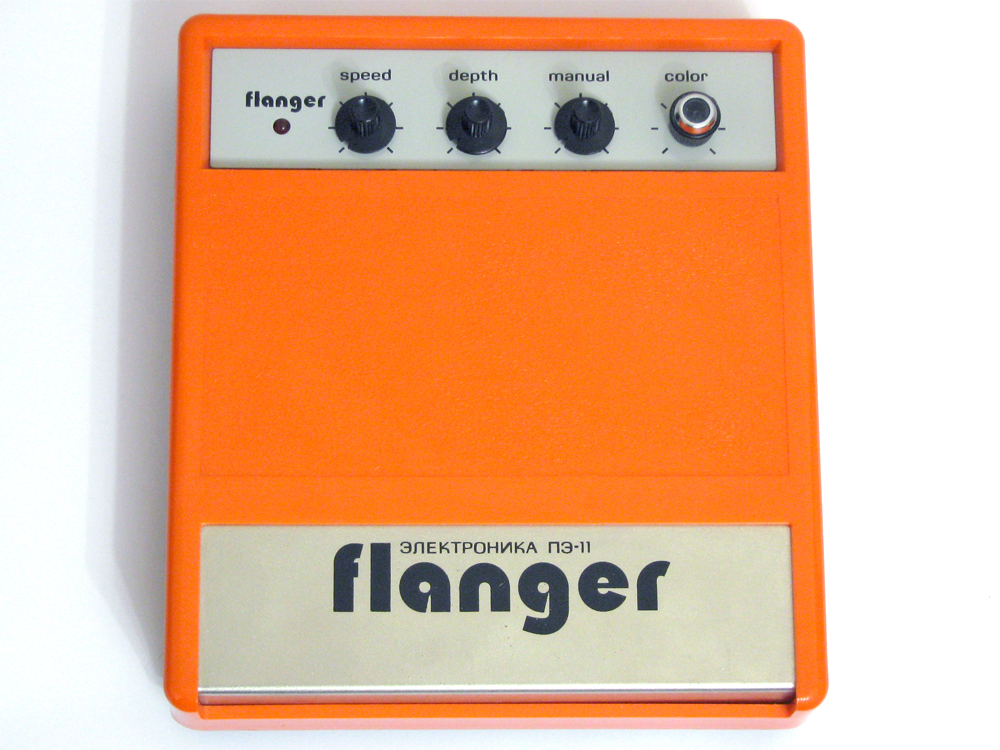

Если мы посмотрим на нее сверху, увидим массивную хромированную металлическую педаль в нижней части. На этой педали краской нанесено название. По-моему, не самое удачное место для этого. При активном использовании обязательно надпись затрется. В верхней части имеется крашенная в серый цвет металлическая пластина. На этой пластине расположены регуляторы и индикатор включения. Ручки регуляторов довольно удобные, небольшие, черного цвета. На каждой ручке имеется метка в виде высеченного треугольника. На предоставленных фото, ручка Color не оригинальная. С регуляторами Speed, Depth, Color все понятно. Но регулятор Manual изначально был для меня не понятен. Он практически не давал никакого эффекта, либо эффект был, но что именно поменялось – понять было очень тяжело. Изначально был вариант, что для получения эффекта этот регулятор необходимо крутить в реальном времени, как это делается, например педалью. Эффект при этом самый сильный, но удобства нет. Без всякой надежды на результат, попробовал поискать описание в сети. И тут невероятно повезло – я нашел скан инструкции и схему. В инструкции описан этот регулятор следующим образом: «Регулятор «Manual» устанавливает смещение девиации времени задержки». Насколько я понял, (возможно, не правильно) – регулятор, скорее всего, увеличивает глубину фазового сдвига, реальные значения которого каждый раз выбираются случайным образом. И еще один интересный момент, который стал понятен после прочтения инструкции: «Если регулятор «Depth» находится в положении максимальной глубины эффекта, регулятор «Manual» не изменяет характера эффекта». Теперь понятно, почему этот регулятор у меня иногда не работал. Загадочный регулятор с загадочным названием, и с загадочным смыслом – прочитай Manual и поймешь, зачем Manual. Будет очень интересно услышать еще мнения относительно «смещение девиации времени задержки».



Сзади – имеются гнезда двух входов и выхода. Гнезда входов имеют различную чувствительность. На предоставленных фото видно гнездо питания – оно было сделано самостоятельно предыдущим владельцем.

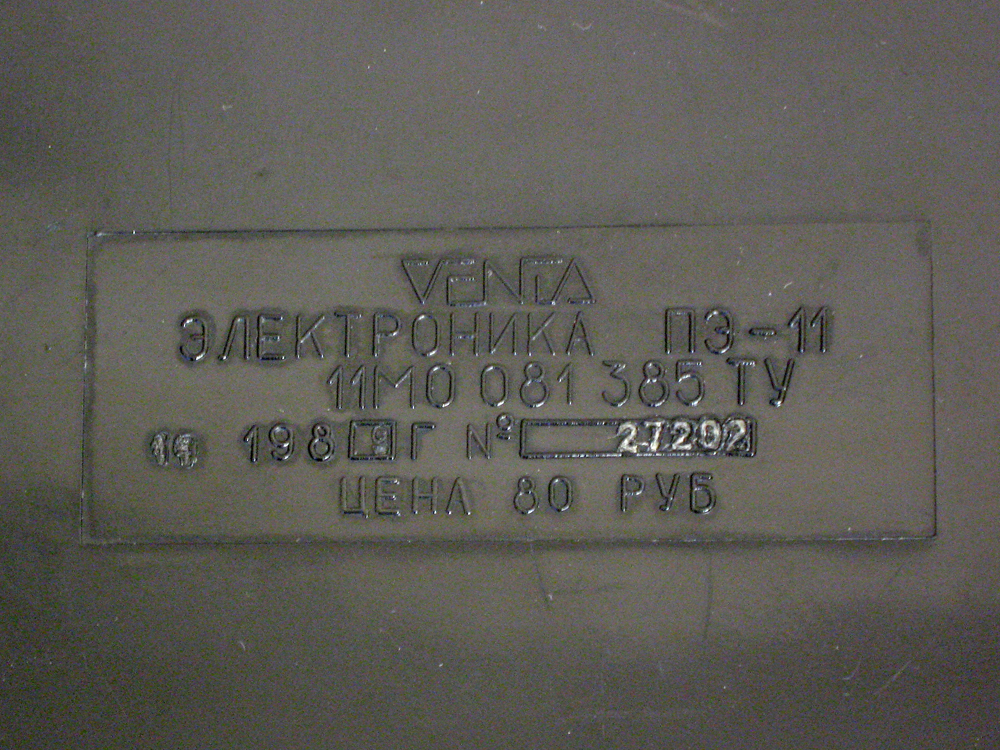

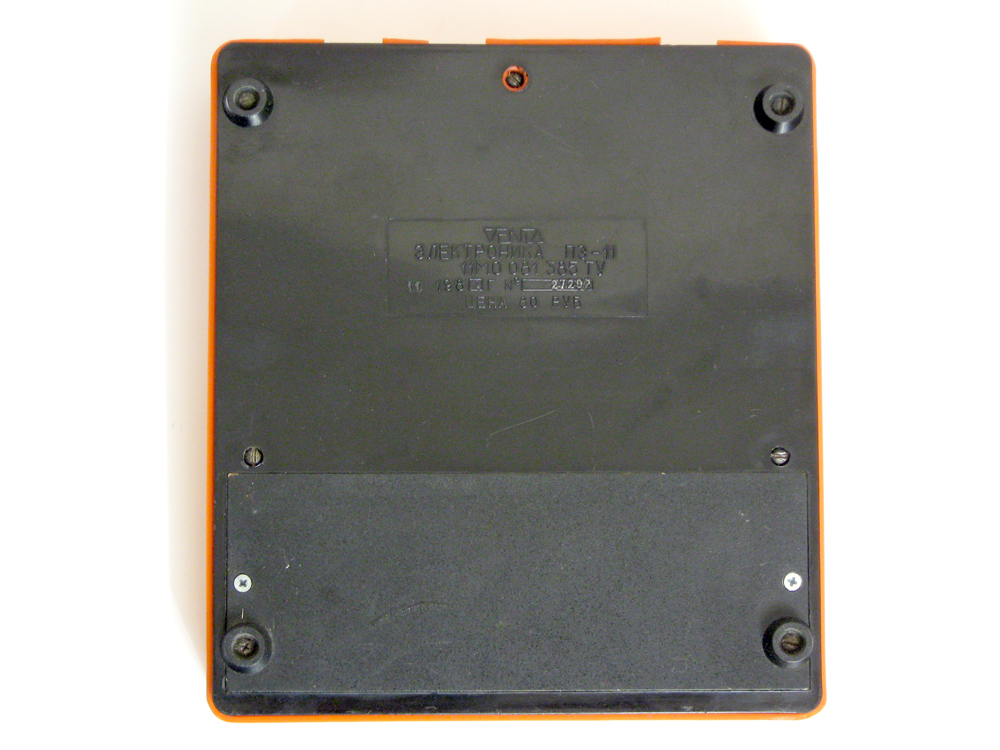

Снизу корпус педали изготовлен из черного пластика. Имеются четыре пластиковых ножки. В верхней части литой штамп, где указана модель, серийный номер, дата выпуска и т. д.

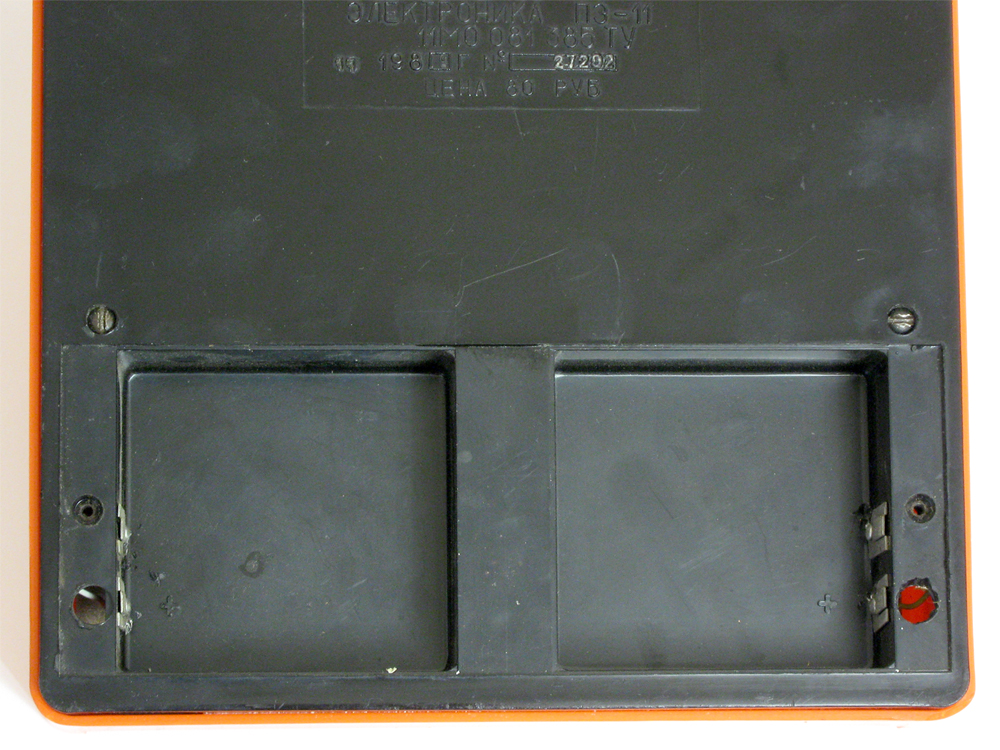

Кроме этого, снизу расположен отсек для элементов питания, который крепится на двух винтах. Педаль питается от 9v. Элементами питания служат две 4,5V батареи «Планета».

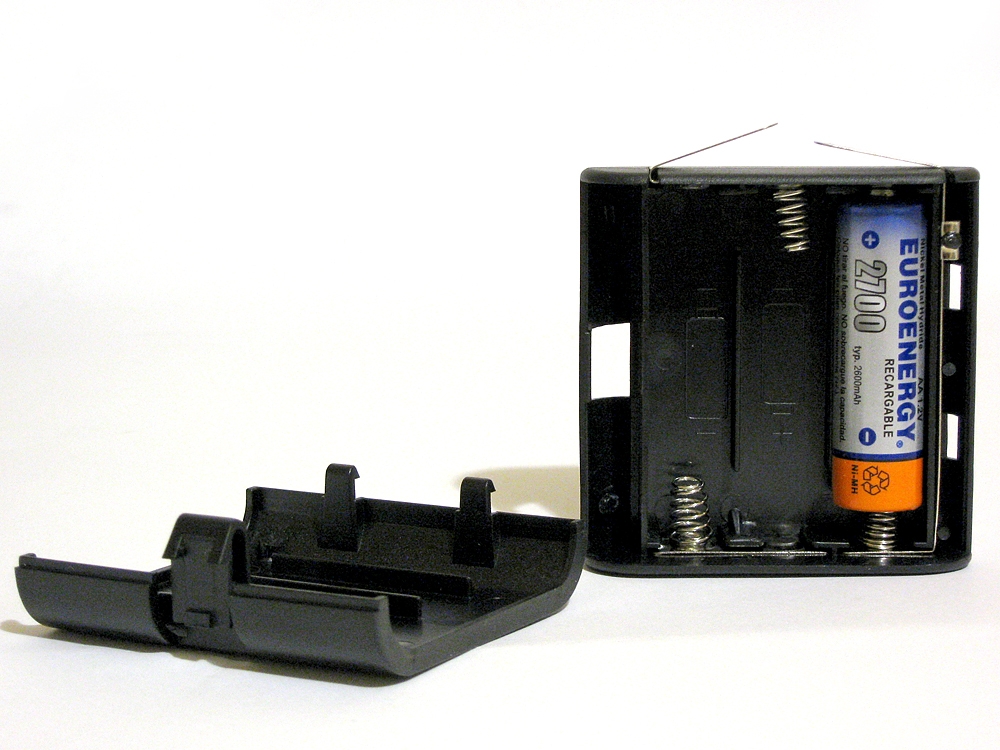

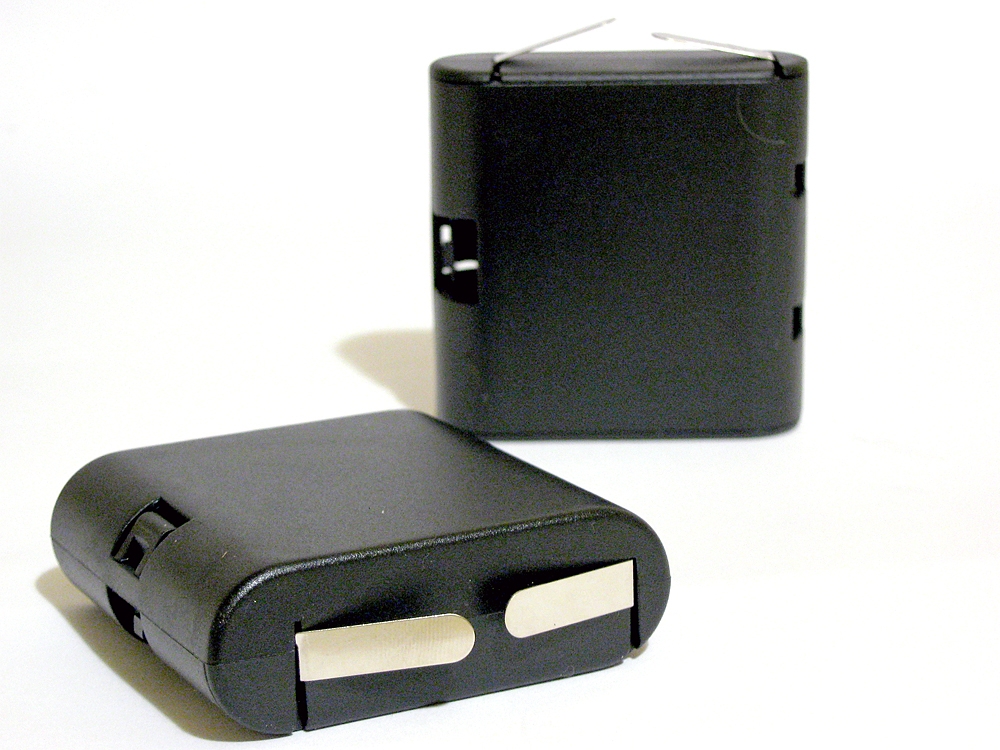

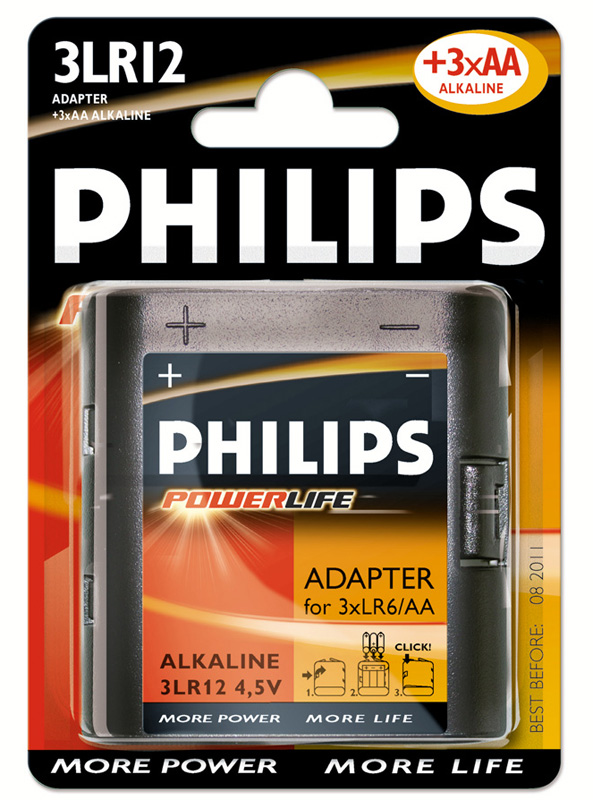

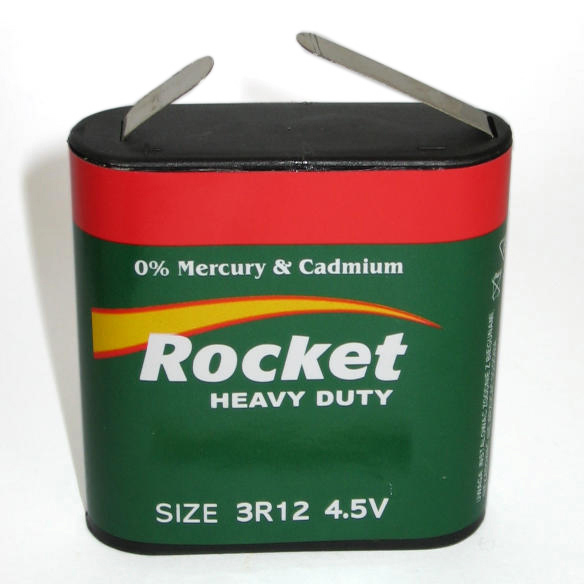

До приобретения этого флэнжера, я не знал, что до сих пор можно приобрести эти батарейки. Более того, они выпускаются сейчас многими производителями. Тип этих батарей – 3R12. И кроме наличия в свободной продаже этих батарей, еще более порадовало, при походе в радиомагазин, – это наличие в продаже адаптеров типа 3R12.









Что касается звука – эта педаль имеет очень глубокий диапазон регулировок. Можно добиться эффекта хоруса, фазера и естественно фленжера с различной глубиной. Кроме всего прочего, очень легко можно настраивать различные «космические» звуки, что может, согласитесь, далеко не каждый фленжер. Уровень фона в пределах нормы, кнопка включения – выключения эффекта работает без щелчка. Образцы звука прилагаю. Запись проводилась в линию. Использовались Lead Star, шумодав MAXIMUM ACOUSTICS NG-5 NOISE GATE, ламповый предусилитель Behringer MIC 200.

Пример звучания

К описанию, прилагаю скан заводской инструкции и схемы, который совершенно случайно был найден в сети. Огромное спасибо неизвестному автору, который отсканировал эти документы.

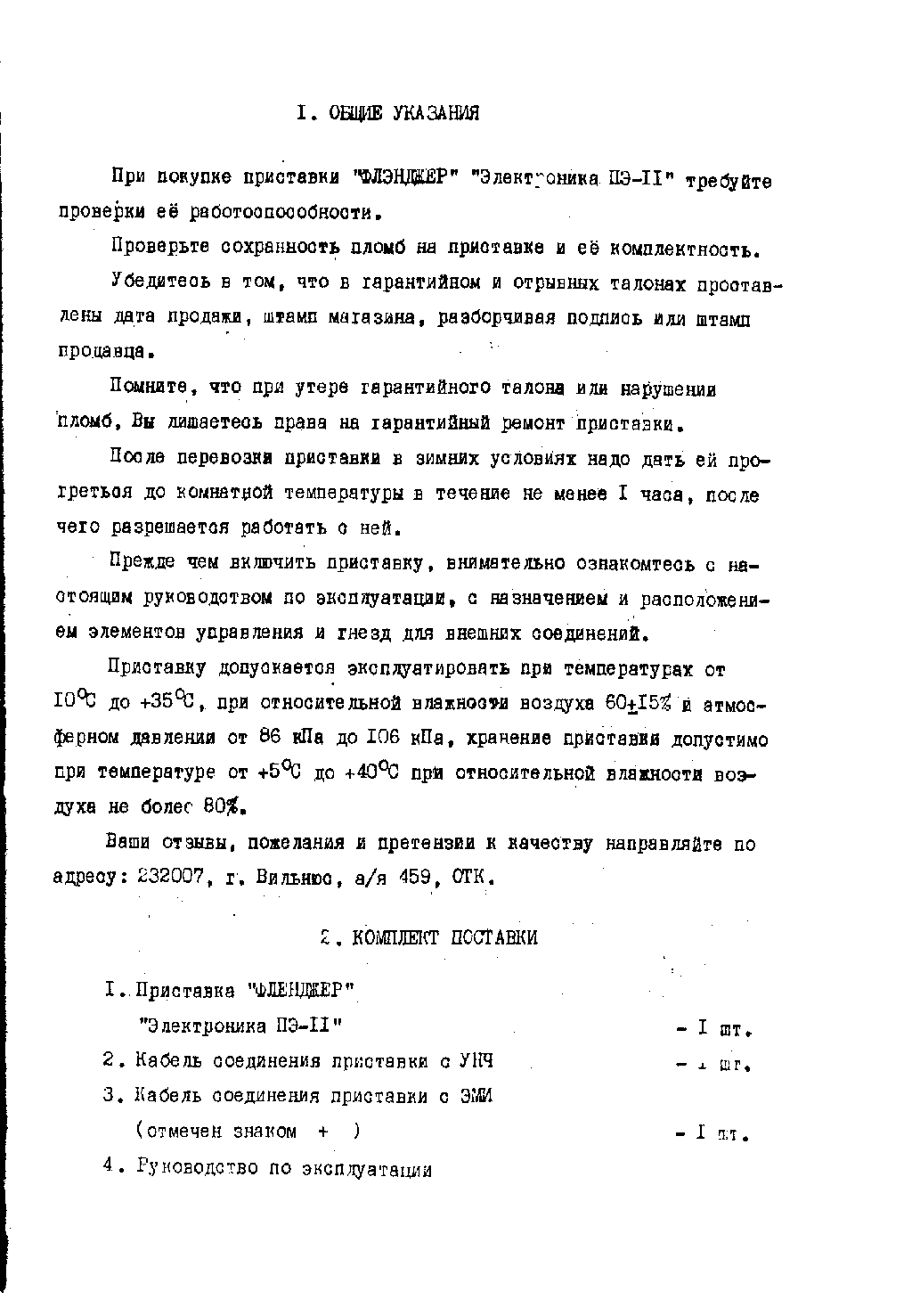

Инструкция стр. 1

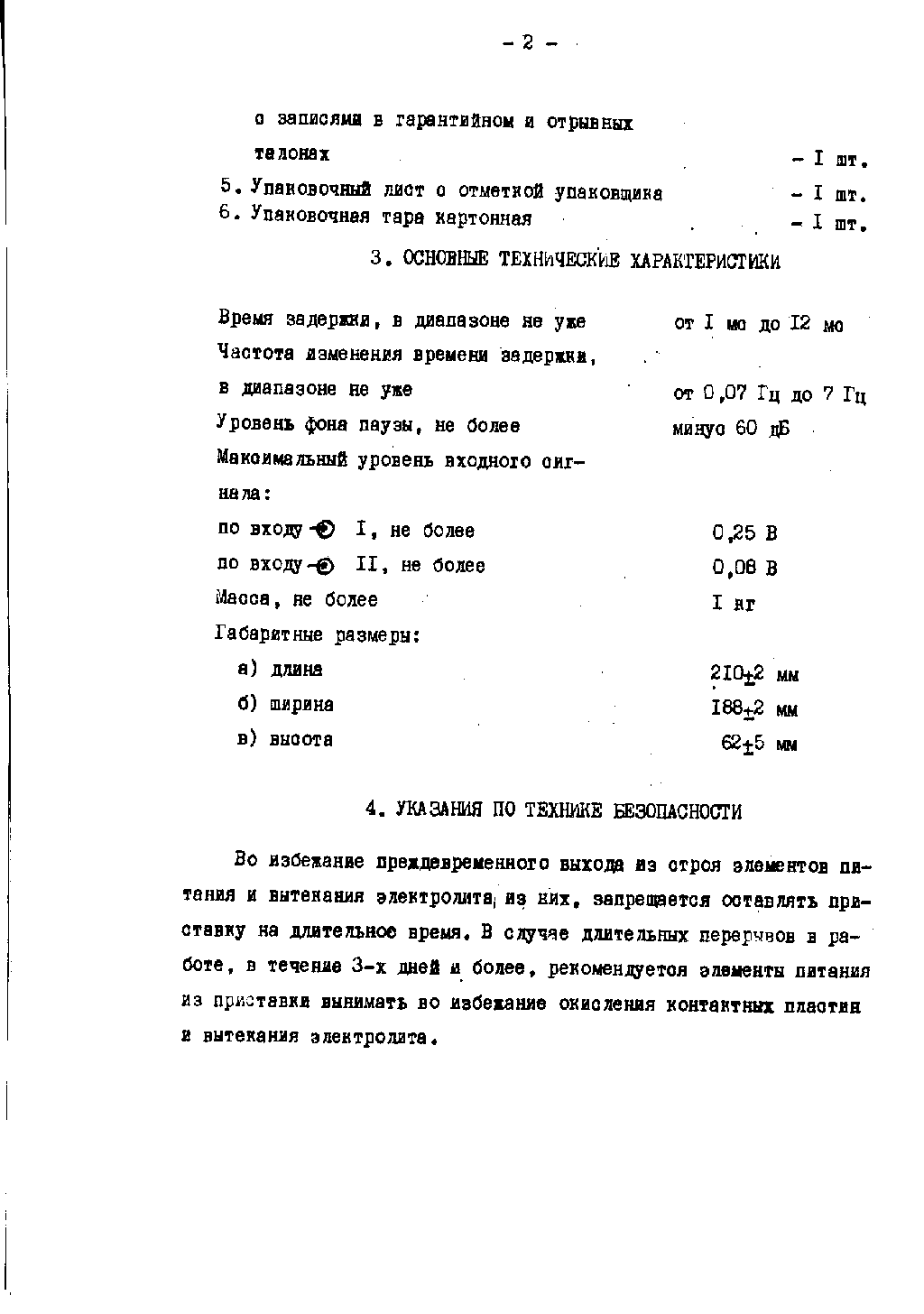

Инструкция стр. 2

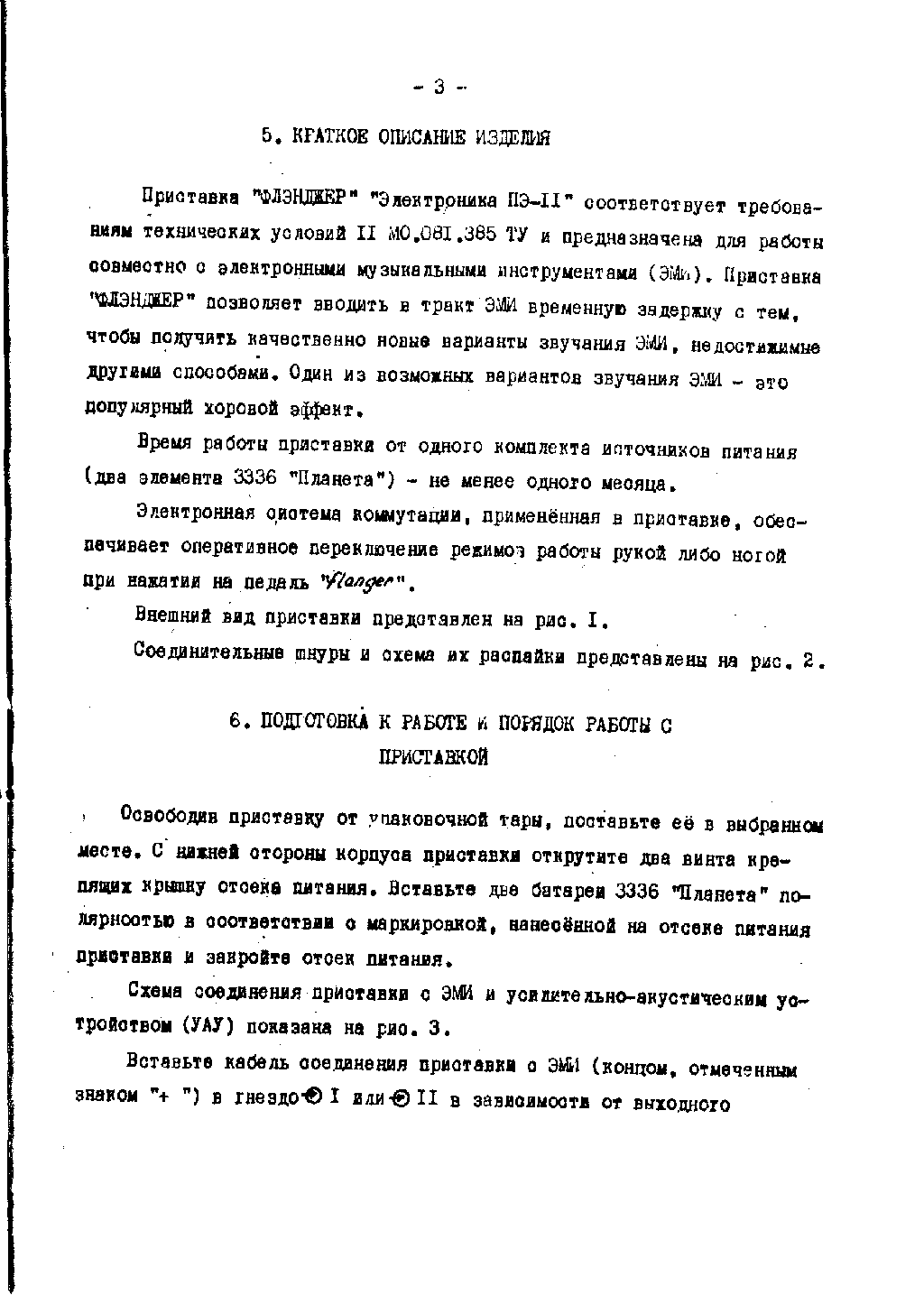

Инструкция стр. 3

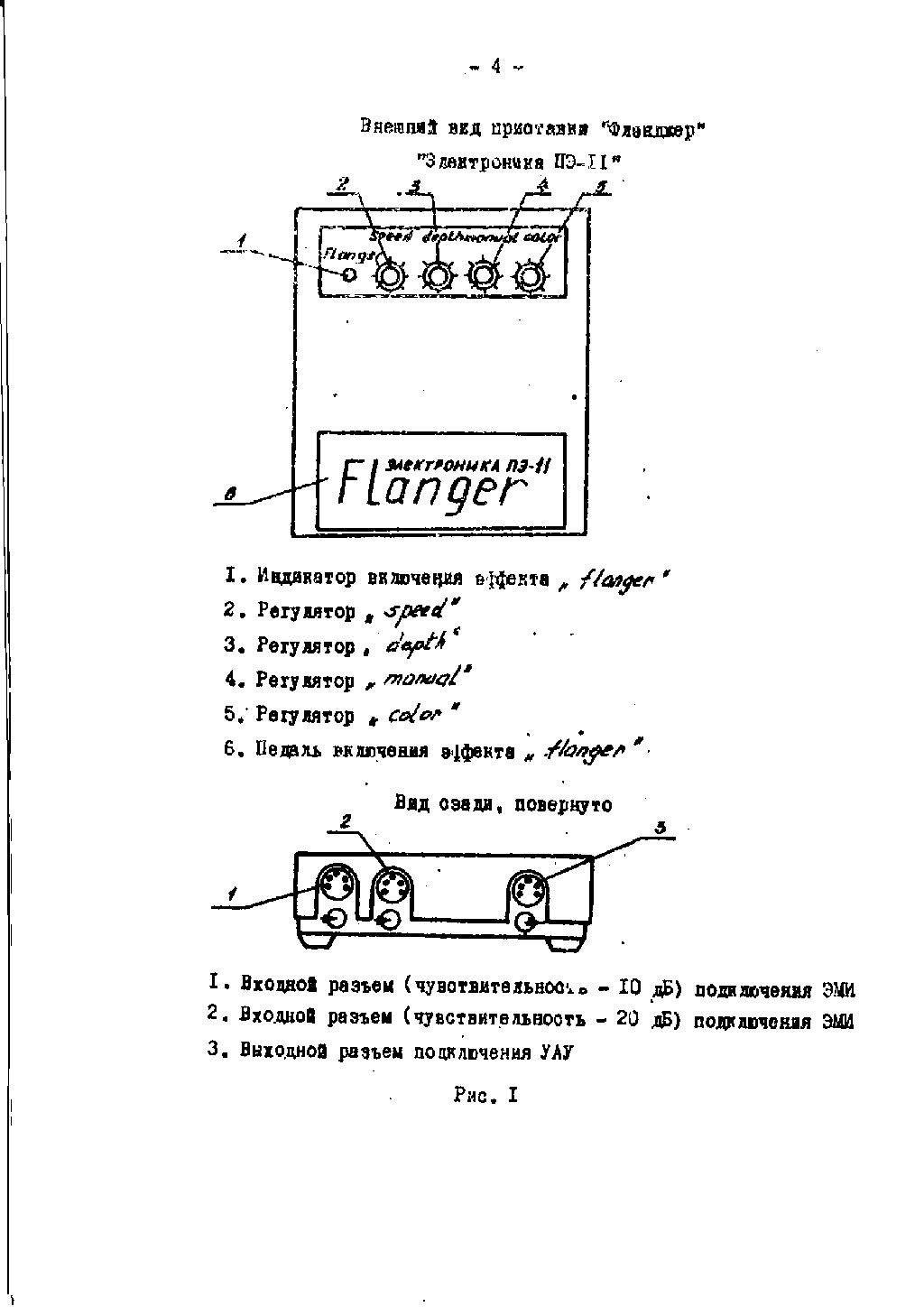

Инструкция стр. 4

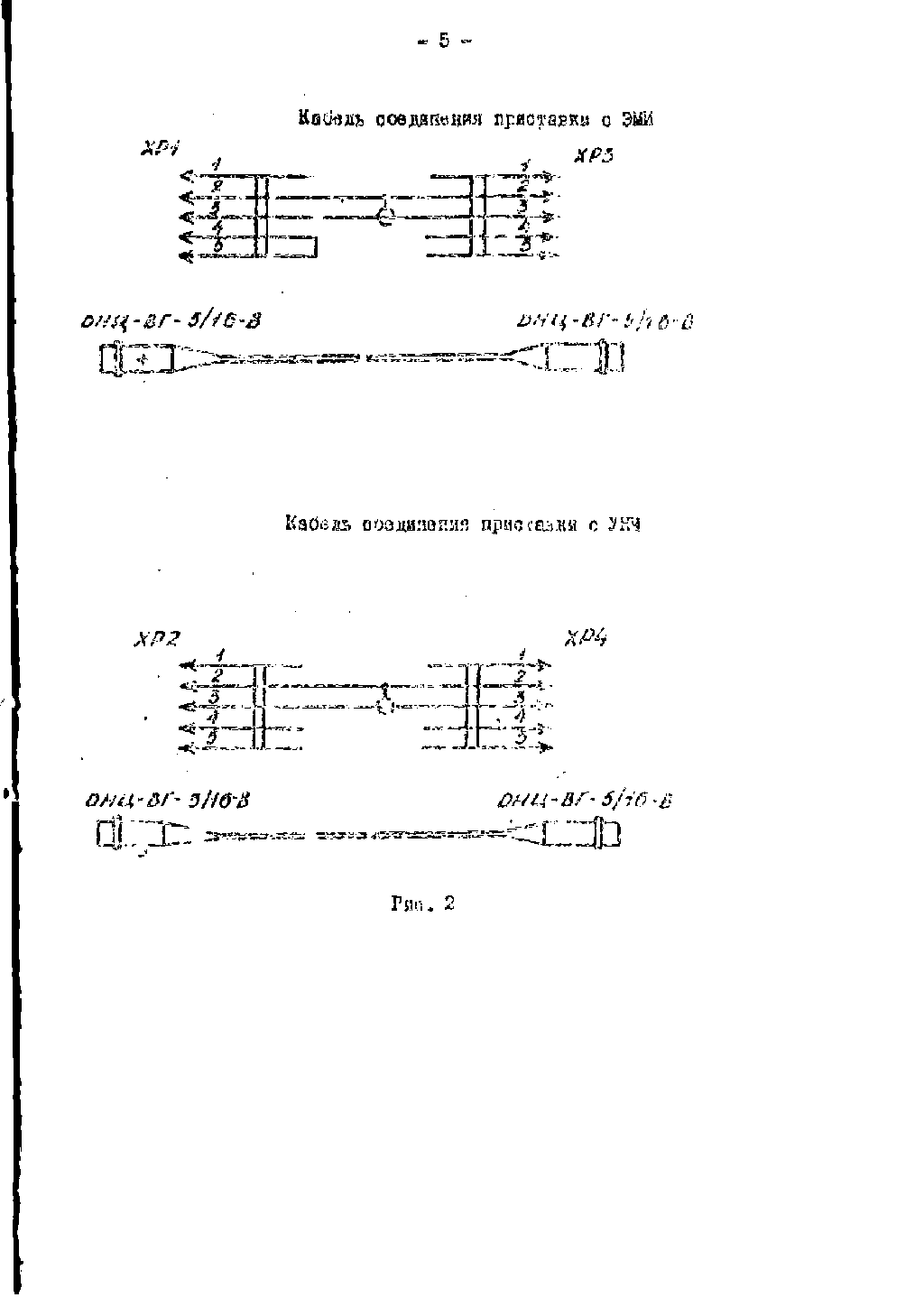

Инструкция стр. 5

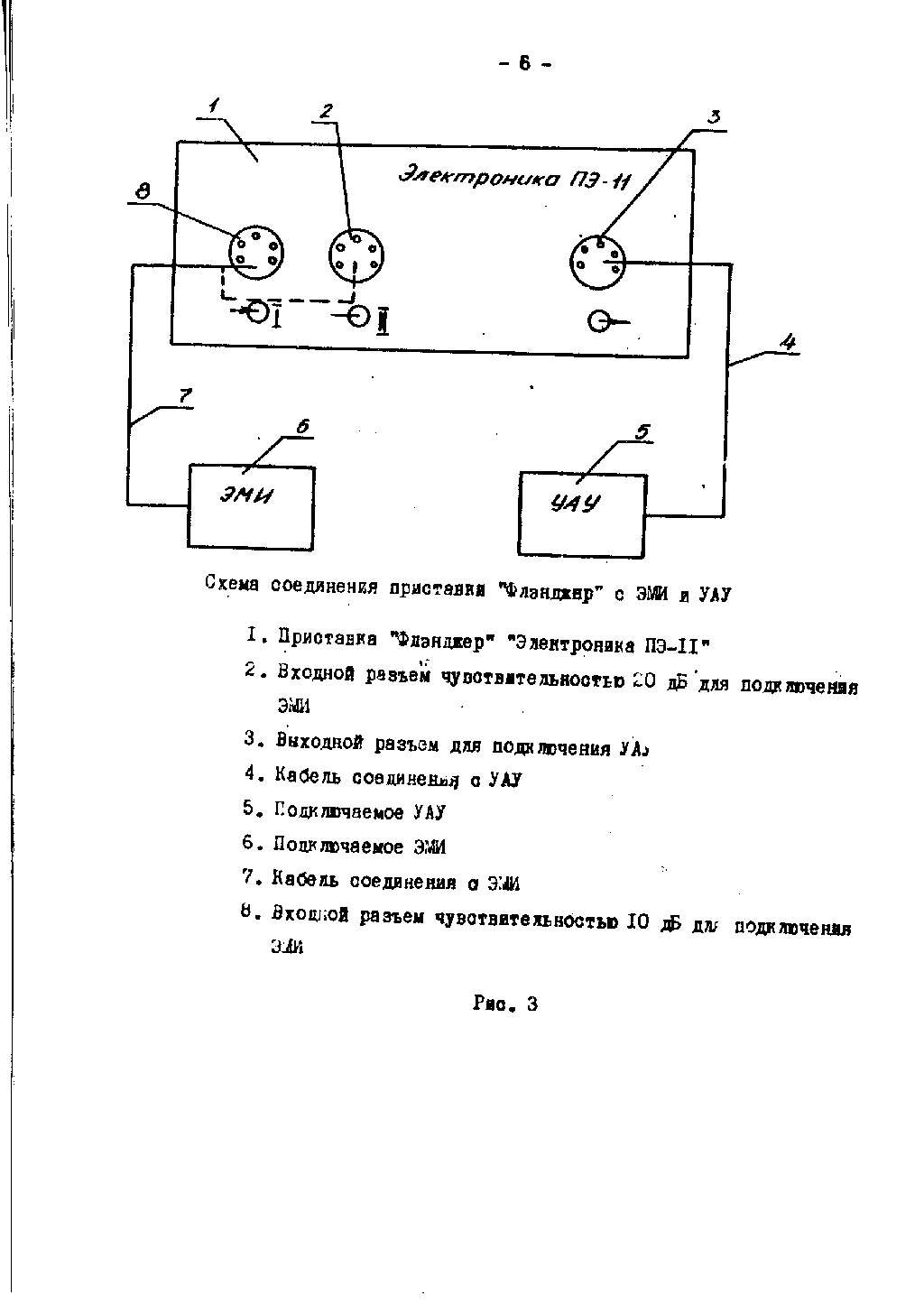

Инструкция стр. 6

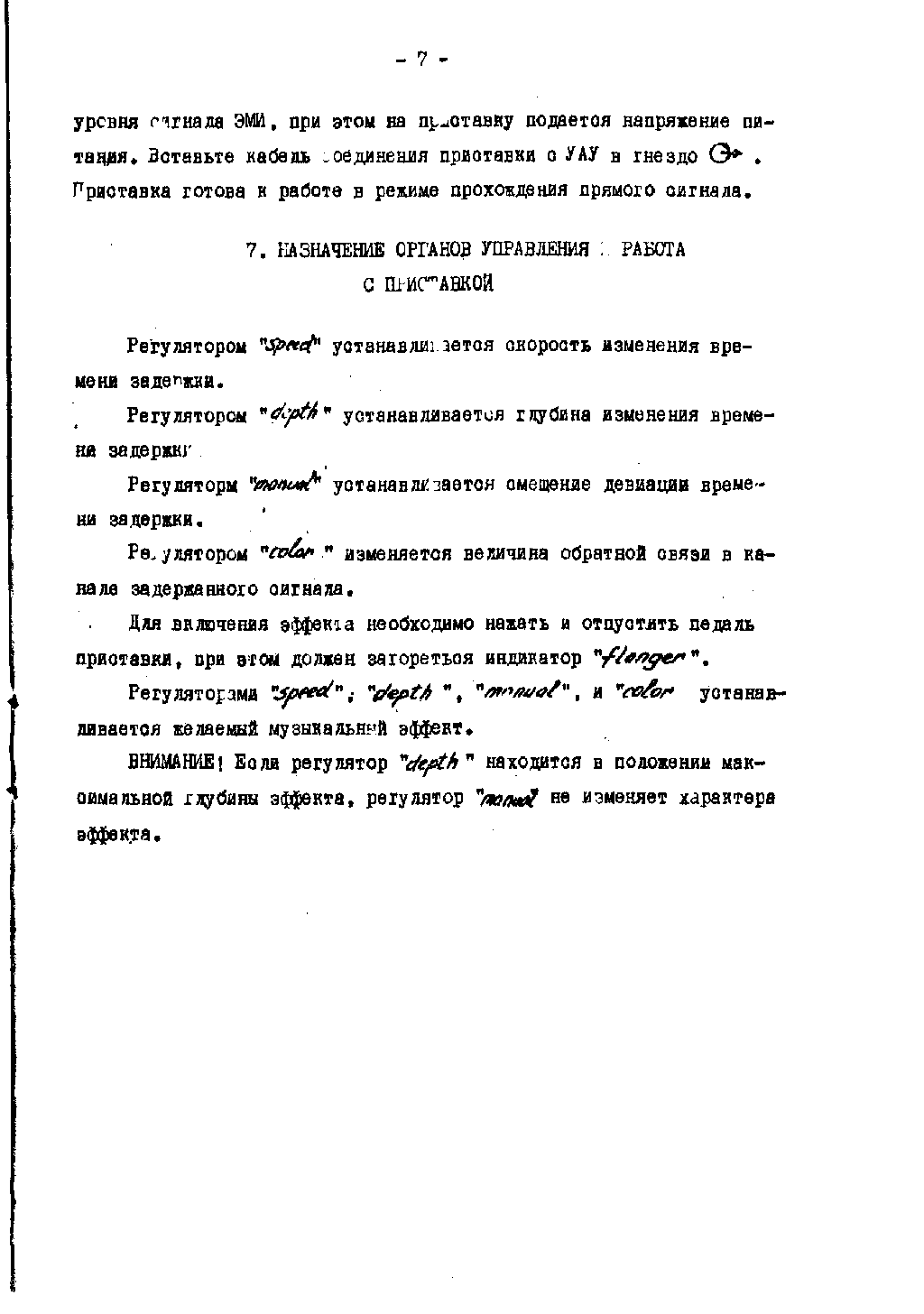

Инструкция стр. 7

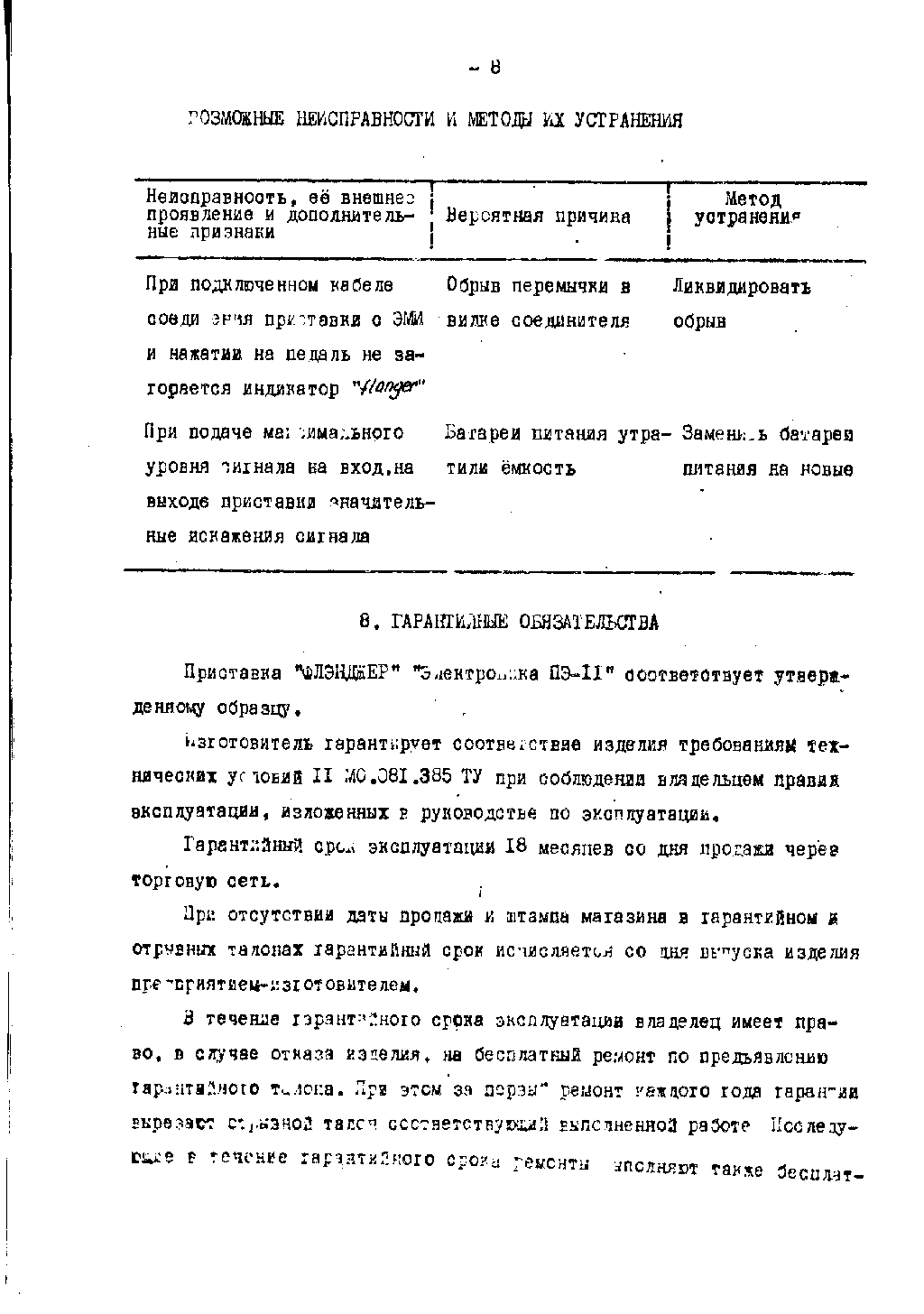

Инструкция стр. 8

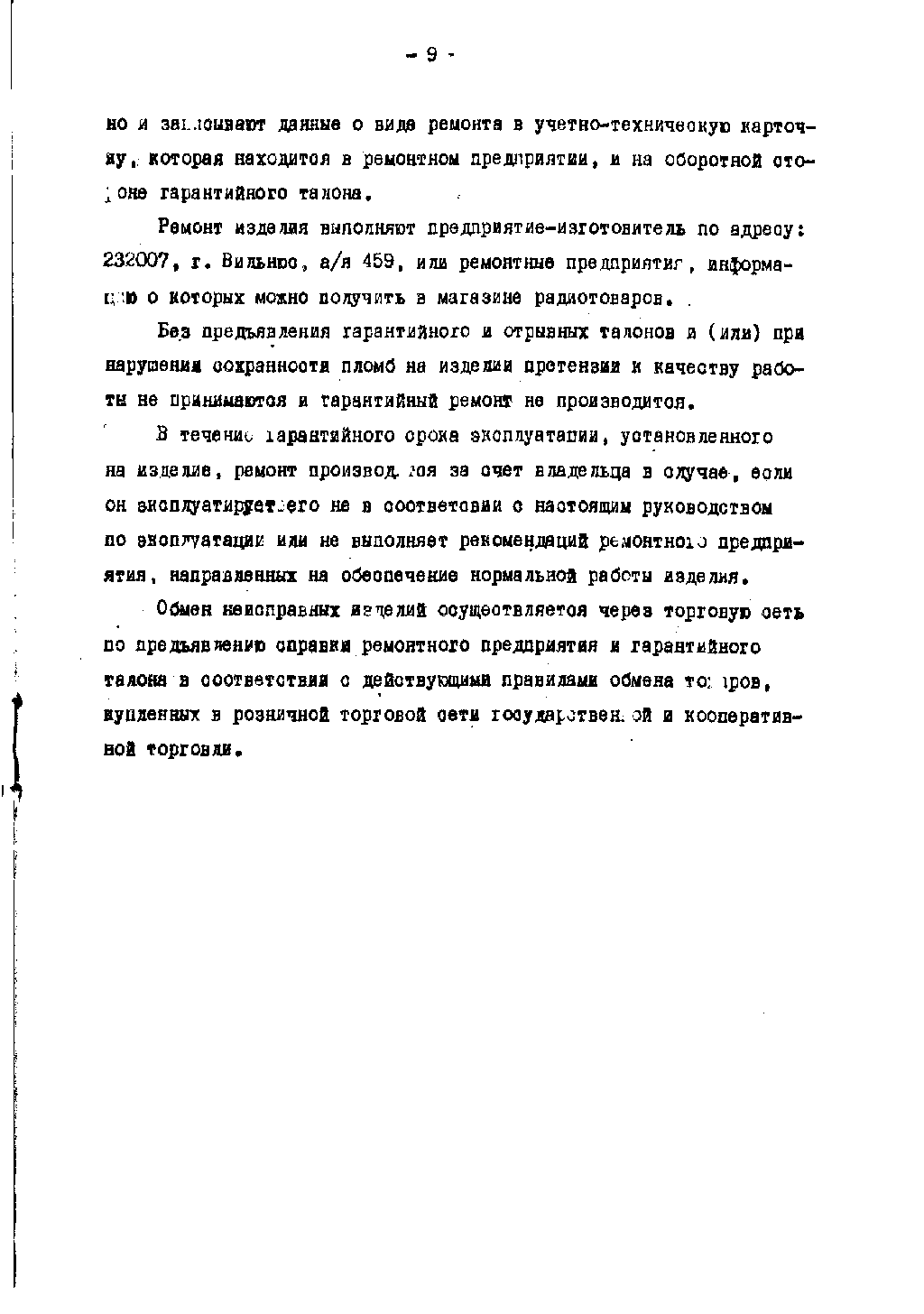

Инструкция стр. 9

Плата 1

Плата 2

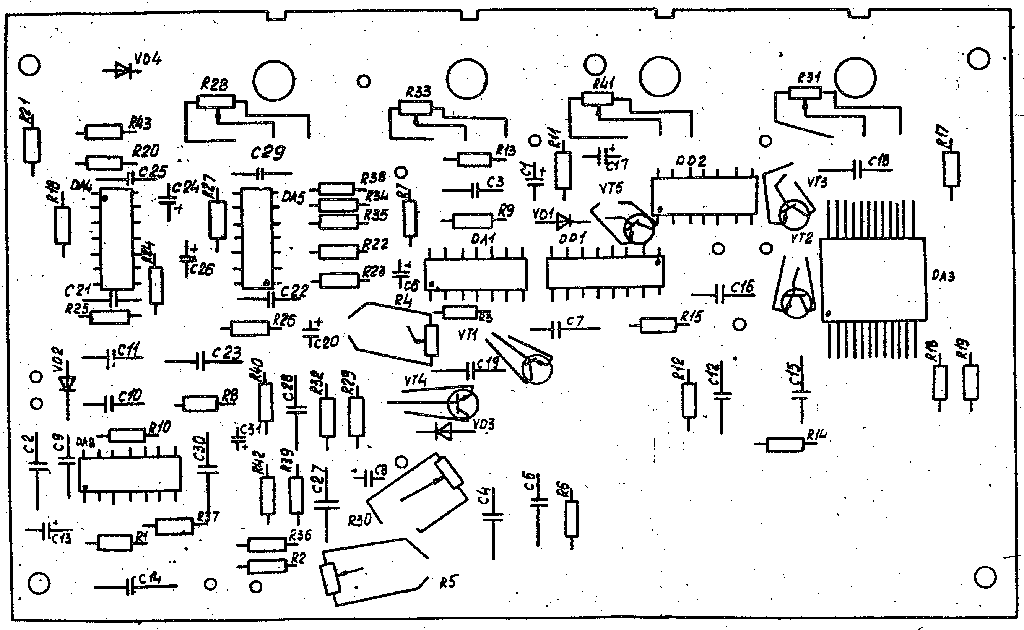

Расположение элементов

Схема принципиальная

Roman

Наверх
Сайт PM
Raul
08.04.2010, 01:08
Гостьв сэмпле интересный звук похожий на пианано .
Наверх
PM
E75
08.04.2010, 07:29

ID пользователя #345
Зарегистрирован: 11.12.2007, 15:02
Местонахождение: Санкт-Петербург
Сообщений: 2642
отличные фото, отличные сэмплы, отличные слова!

bad scenes come and go
Наверх
Сайт PM
lanky
08.04.2010, 08:43
Гость..и отличная педаль к тебе скоро приедет, Жень))
Наверх
PM
vovaritm
08.04.2010, 11:47
ГостьОтличная статья!
Наверх
PM
EvilAlex
14.04.2010, 19:14
ГостьЗдоровский флэнжер! Мой современный звучит хуже

Но вот модификация, при всем уважении к коллекционке, которая приведена на фотографии, т.е. добавление входа для внешнего питания - очень правильная и нужная.
Наверх
PM
snake
15.04.2010, 08:11
ID пользователя #1556
Зарегистрирован: 25.12.2009, 06:12
Местонахождение: Серпухов
Сообщений: 664
Ну с тем, что модификация нужная, спорить трудно. А вот насколько она правильна зависит от устойчивости схемы к переполюсовке и подаче некондиционного напряжения.

мой гуглоблог: zmejk.blogspot.ru
Наверх
PM
razbitiy
18.04.2010, 10:57
ГостьИнтересная вещь, в принципе...
Наверх
PM
Slayter
21.04.2010, 17:47
ГостьЗабавно звучит, сразу чувствуется чем баловались рокеры в Союзе, ток гитарка не строит слегка...
Наверх
PM
uglyorgan
22.04.2010, 09:16
Гостьу меня в желтом корпусе,еще выпускалась в белом,чеще встречается в красном и оранжевом)
Наверх
PM
Буба
28.04.2010, 05:00
ГостьКак-то случайно в колонке обьявлений местной газеты мужик продавал фленджер за 40грн ( $8 по тогдашнему курсу). Я его забрал из интереса, оказалось именно вышеописанный дивайс.
Вообще-то IMHO система уникальная - буржуи (да и не только ) давно используют цифровую задержку (дельтамодулятор-демодулятор плюс динамическая память), а этот аппарат, в общем-то, аналоговый, на специальной микрухе, которая содержит в себе линейку коммутированных ключами конденсаторов, которые и сдвигают сигнал. Он, конечно, квантуется с определенной частотой, но _в_цифру_и_назад_не_преобразуется_, оставаясь аналоговым..
Звук мне понравился, плавность изменения задержки тоже IMHO хорошая. Планировал перебрать ее в более компактный вариант, изменив схему, но, когда глянул в доку на этом сайте, понял, что снема довольно продуманная, разве что детальки по нынешним временам шибко большие. Да, кстати, в схеме не поставлены две точки соединений проводников в эмиттерах VT2,VT3, в итоге пришлось посмотреть на плате, что они хотели этим сказать.
Наверх
PM
lammer
27.07.2010, 18:34
Гостьпомню такой!!!брал в 1989.приятные воспоминания.ничего так звук вертел.жив и поныне!))
Наверх
PM
dorian_fraid
23.10.2010, 06:05
ГостьДа... это впечатлило меня покруче Digitech
Наверх
