СХЕМЫ. Только Схемы.

Переход на страницу       >>
Автор Добавил
Я-Ха
23.02.2011, 05:08 Просмотр для печати

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Ленинград
Сообщений: 17290
Камрады!

Долгое время брат SPA пинал меня, что, мол, давно пора сделать отдельный отсек для хранения гитарных схем. А я всё тянул и филонил. Но сегодня, тщась отыскать в наших завалах схему MUSIMA de Luxe 25K, которую ТОЧНО кто-то где-то выкладывал, понял что - НАДО.

Короче. Сюда сваливаем ВСЕ схемы, какие удастся найти - самоотрисованные, отсканенные с паспортов, сфотографированные, спизженные с прочих ресурсов - короче, все.

ТОЛЬКО схемы. За посты типа: "А-а-а! Срочно нада схему УРАЛа!" - буду банить.

Белорусcкий Бас-1:




СТЕЛЛА:






[ Редактирование 23.02.2011, 23:14 ]

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Я-Ха
23.02.2011, 08:42

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Ленинград
Сообщений: 17290
MUSIMA:

I/2

V/2, 1657 B, 1655 HB

1655, 1657, Record, Elgita





Плюс монтажная схема для 1655, 1657, Record, Elgita, честно спизженная тут.




Eterna

Eterna de Luxe





MUSIMA de Luxe 25K.

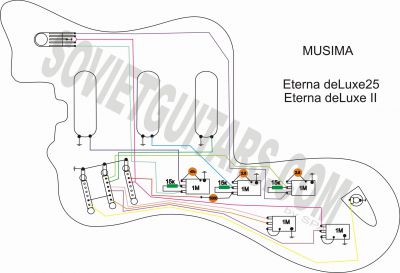

Eterna de Luxe II/ Eterna de Luxe 25:





[ Редактирование 03.05.2011, 07:44 ]

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Я-Ха
23.02.2011, 08:44

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Ленинград
Сообщений: 17290
УРАЛ 650/ АЭЛИТА/ АЭЛИТА-2:

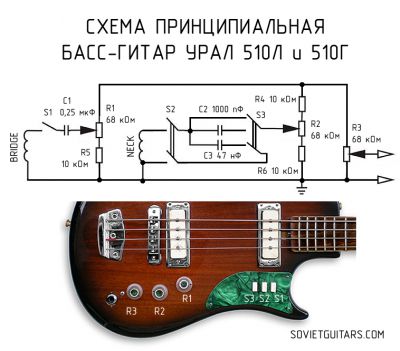

УРАЛ 510:



[ Редактирование 10.02.2015, 07:59 ]

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Я-Ха
23.02.2011, 08:46

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Ленинград
Сообщений: 17290
ТОНИКА:

Схема принципиальная




Схема монтажная





МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Я-Ха
23.02.2011, 08:49

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Ленинград
Сообщений: 17290
Львовский РИТМ:




[ Редактирование 13.01.2012, 15:08 ]

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
EL34
23.02.2011, 08:49

ID пользователя #1208
Зарегистрирован: 29.06.2009, 10:12
Местонахождение: Череповец
Сообщений: 3414
MUSIMA Lead Star 1.

А вот исправлено:



У меня есть ещё схемка "а-ля Эрик Джонсон", но поскольку она не типовая, то здесь выкладывать не буду, если кому понадобится, пишите в личку.

[ Редактирование 29.10.2011, 01:54 ]

Куплю гитары: Лид Стар, Мульти Стар, Диамант (бёрстовый или коричнево-кофейный)
Куплю бас-гитару Музима Топ Стар (безладовый Экшен)
Куплю советские чехлы к гитарам и басам
Куплю микрофонные стойки в "абсолютно любом" состоянии.
Почти всегда есть на обмен что-нибудь из современных гитар.
Я ищу запчасти: [link]
Есть на обмен (читаем первый пост до конца): [link]
Моя почта: sergcmirnoff@@@mail.ru
Наверх
PM
Я-Ха
23.02.2011, 08:50

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Ленинград
Сообщений: 17290
Издевательство, но всё же - ЭЛЕКТРОНИКА (Новосибирск):




МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
BaiTim
23.02.2011, 08:51

ID пользователя #2247
Зарегистрирован: 17.11.2010, 11:10
Местонахождение: Уфа
Сообщений: 471
Бас РОДЕН:




[ Редактирование 23.02.2011, 11:12 ]
Наверх
PM
Я-Ха
23.02.2011, 08:51

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Ленинград
Сообщений: 17290
РИТМ-СОЛО (ЭЛЬТА):




МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Я-Ха
23.02.2011, 08:53

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Ленинград
Сообщений: 17290
Посыпали, блинн

Одна из разновидностей ФОРМАНТЫ, на транзисторах:




Вторая - СОЛО-II, на микросхемах:






[ Редактирование 26.02.2011, 02:37 ]

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Я-Ха
23.02.2011, 08:54

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Ленинград
Сообщений: 17290
Белорусская РИТМ-СОЛО (ФУТУРАМА):




МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Я-Ха
23.02.2011, 08:55

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Ленинград
Сообщений: 17290
Гавайская электрогитара МЭФМИ:




МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Я-Ха
23.02.2011, 08:56

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Ленинград
Сообщений: 17290
JOLANA D-bass:




МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
EL34
23.02.2011, 08:56

ID пользователя #1208
Зарегистрирован: 29.06.2009, 10:12
Местонахождение: Череповец
Сообщений: 3414
MUSIMA Lead Star 4





Тот кондёр, что стоит на ручке "Волюм" (нарисован красной жирной линией), может быть, а может и не быть, он отвечает за завал ВЧ при уменьшении громкости.

[ Редактирование 29.10.2011, 01:53 ]

Куплю гитары: Лид Стар, Мульти Стар, Диамант (бёрстовый или коричнево-кофейный)
Куплю бас-гитару Музима Топ Стар (безладовый Экшен)
Куплю советские чехлы к гитарам и басам
Куплю микрофонные стойки в "абсолютно любом" состоянии.
Почти всегда есть на обмен что-нибудь из современных гитар.
Я ищу запчасти: [link]
Есть на обмен (читаем первый пост до конца): [link]
Моя почта: sergcmirnoff@@@mail.ru
Наверх
PM
Я-Ха
23.02.2011, 08:57

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Ленинград
Сообщений: 17290
JOLANA Diamant:







[ Редактирование 17.05.2012, 11:23 ]

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Я-Ха
23.02.2011, 08:59

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Ленинград
Сообщений: 17290
JOLANA Iris:




JOLANA Iris bass:




[ Редактирование 23.02.2011, 10:57 ]

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Я-Ха
23.02.2011, 09:00

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Ленинград
Сообщений: 17290
JOLANA Star IX:




МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Я-Ха
23.02.2011, 09:04

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Ленинград
Сообщений: 17290
JOLANA Graziella Special 2:




МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Я-Ха
23.02.2011, 09:06

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Ленинград
Сообщений: 17290
JOLANA Galaxis:



ашшо одна:




[ Редактирование 24.02.2011, 23:32 ]

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Я-Ха
23.02.2011, 09:08

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Ленинград
Сообщений: 17290
JOLANA Special:




МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
shock07
23.02.2011, 09:09

ID пользователя #1884
Зарегистрирован: 17.05.2010, 07:52
Местонахождение: Запорожье
Сообщений: 5894
JOLANA Tornado:







И её же инкарнация от Медведовского-Гузевича:




[ Редактирование 06.02.2012, 12:01 ]
Наверх
PM
Я-Ха
23.02.2011, 09:10

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Ленинград
Сообщений: 17290
JOLANA Alfa:




МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Я-Ха
23.02.2011, 09:13

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Ленинград
Сообщений: 17290
КРУНК ЭГ:




МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Я-Ха
23.02.2011, 09:14

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Ленинград
Сообщений: 17290
КРУНК двухгрифовый:




МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Я-Ха
23.02.2011, 09:16

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Ленинград
Сообщений: 17290
РИТМ-СОЛО (ЛенТОНИКА):




ЭЛЕКТРОГИТРА-БАС (ЛенТОНИКА-басс):




МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
