Легенды фабрики им. Луначарского («ЕS-335»)
shlepakoff, 04.08.2011, 00:35

Некоторое время назад мне посчастливилось стать владельцем пары луначарских полуакустик (гитара и бас). Известные среди собирателей (читай, постояльцев этого форума) как представители «ранних, малосерийных» моделей фабрики, оба экземпляра попали ко мне в фантастической сохранности и 100% комплектации; вернее, на гитаре отсутствовал бридж, но у меня таковой уже имелся – спасибо, Greeb! – так как я занимался поиском фурнитуры для такой же луначарки, которая от этой модификации отличается тем, что комплектовалась струнозацепом иной конструкции, с тремоло (см. [link])

Вот они, красавицы:




Если говорить об оригинальности, то сразу стоит выразить сомнение относительно первородности винтов крепления грифа, так как есть другие экземпляры (коллекция Nik'a), где гриф вклеен и винты отсутствуют. Так же дополнительной уликой является асимметричность расположения винтов и их разнокалиберность:







А теперь обо всем по порядку.

Материалы. Дека: 3мм фанера (полагаю, берёза), имеется по пружине на верхней и на нижней деке, соответственно. Гриф из бука с накладкой (бук?) крашеной в чёрный цвет (так же как на виолин-басе той же эпохи, смотри описание в Музеуме (http://yah-a.narod.ru/museum.files/VIOLA-bass.htm). Пластмассовый кант, толщина - 1мм, в то время как ширина варьируется от 5 до 6 мм (на чем они так неровно ее нарезали?) и в одном месте отслоилась (нижний рог гитары)






Окраска.
двухцветный, красно-черный бёрст, покрытый нитроцеллюлозным лаком. В бёрст покрашены также тыльная сторона грифа, голова грифа.
br]






Гриф. Анкера нет. Латунные лады: 22 на гитаре и 23 на басу, круглые пластмассовые маркеры (на 5-м, 7-м, 10-м и 12-м ладах на обоих грифах). Головы грифа вклеены достаточно аккуратно, но тем не менее годы берут свое (см. предыдушее фото). Ширина грифа гитары 40 мм (1-й лад) и 48 мм (12-й лад), на басу – 42 мм и 48 мм, соответственно. Толщина 23 мм (1-й лад) и 27 мм (12-й лад) на обоих грифах. Порожек трёхслойный, ладный и красивый до невозможности, причем бутерброд на гитарном порожке –бело-черно-белый, а на басу – черно-бело-черный. Расстояние от струн до грифа в районе двенадцатого лада на гитаре – 3мм, и 4мм на басу при полностью закрученном бридже. На гитаре гриф немножко узковат для моих лап, чем напоминает Львов-ритм, при этом привыкание проходит быстро, хотя расстояние между струнами могло быть и пошире. Тот же пластмассовый кант по всему периметру; крайне эффектно смотрится окантованная голова грифа. Колки отдельные, с пластмассовыми лопастями. Проблем со строем пока не заметил. Басовый гриф вполне удобен (особенно после тяжелой атлетики на Чернигове)





Дека. С точки зрения общих габаритов корпус гитары слегка напоминает стандартные йолановские деки (Торнадо, Рубин, Колор, и т.д), хотя у нашей героини потолще рога и пошире талия, толщина корпуса - те же 40 мм. Основное отличие басового корпуса от гитарного в том, что первый двухрогий, а на втором рог только один. Вырез рогов на гитаре как и на условном прародителе (Gibson ЕS-335) обеспечивает доступ ко всем ладам (как и на Гибсоне, гриф соединен с корпусом в районе 17 лада). На гитаре и на басу установлен струнодержатель-рамочка из стали, в целом безыскусный, но при этом он удачно вписывается в общее впечатление, которое вызывает инструмент. Бридж деревянный, на деке не закреплён, с седлами из обрезков ладовой проволоки, что делает возможной ступенчатую подстройку мензуры и корректировку высоты струн. Из-за недостаточной глубины канавок в седлах (глубже некуда - проволока), бридж, пожалуй, являет собой самый слабый узел во всей конструкции, в результате чего струны иногда соскакивают, особенно на блюзовый подтяжках, которые уж так сладко звучат на наших героинях! Однослойный пластмассовый кант на передней и задней деках, окантованы и эфы. Антабки, разъем-радиовилка выполнены из латуни, что добавляет инструментам элегантности и породистости.








Схема. Схема состоит из двух датчиков в пластмассовых корпусах, закрепленных при помощи двух шурупов, и трех регуляторов. Более подробное описание электронной начинки оставлю на потом, так как в настоящий момент нахожусь в процесее изготовления шнура-адаптера под древнесоветскую разъем-радиовилку. В то же время не могу не выразить восторг от того, как 6-струнка звучит в акустике. Громкий, сбалансированный, хорошо читаемый, а главное душевно-древесный звук. С точки зрения звучания без подключения, это на мой взгляд, лучшая полуакустика из имевшихся на советском пространстве, и долбленые Орфеи нервно покуривают в коридоре.

Общее впечатление. Инструмент сделан с умом и на совесть, приятен в игре и красив в коллекции. Остается только догадываться, кто на фабрике им. Луначарского пришел на смену первым гитаростроителям, и по какой причине такое громкое и многообещающее начало- пусть "раннее, малосерийное"! - в итоге регрессировало в пластмассовую серию "Мария".


Re: Легенды фабрики им. Луначарского («ЕS-335»)
Я-Ха, 04.08.2011, 00:53

Ахуенна! Проклятый Бонд!

Слушай, а где там регулируемые по высоте датчики? Мож, НЕ регулируемые?

Re: Легенды фабрики им. Луначарского («ЕS-335»)
shlepakoff, 04.08.2011, 00:56


Я-Ха Цитата ...

Ахуенна! Проклятый Бонд!

Слушай, а где там регулируемые по высоте датчики? Мож, НЕ регулируемые?


То ж была черновая версия - выложенная на случай, если усну прямо за компом. Исправил при первом же прочтении, но от Вас, маэстро, ничего не утаишь!

Re: Легенды фабрики им. Луначарского («ЕS-335»)
ZeLiBoBBer, 04.08.2011, 01:26



Re: Легенды фабрики им. Луначарского («ЕS-335»)
SiPUS, 04.08.2011, 19:10

Самая красивейший комплект,заиметь который захотелось уже по фотографиям.

Re: Легенды фабрики им. Луначарского («ЕS-335»)
VP, 04.08.2011, 22:25

Отличный обзор! Красивые инструменты!

P.S. В порядке вредности тоже поправлю: наверное, не Е-335, а ES-335


Re: Легенды фабрики им. Луначарского («ЕS-335»)
shlepakoff, 04.08.2011, 23:51

VP Цитата ...

Отличный обзор! Красивые инструменты!

P.S. В порядке вредности тоже поправлю: наверное, не Е-335, а ES-335



Спасибо, исправил:)

Re: Легенды фабрики им. Луначарского («ЕS-335»)
VP, 04.08.2011, 23:59

Заметил интересность.
У гитары порожек бело-чёрно-белый. У баса чёрно-бело-чёрный.

Re: Легенды фабрики им. Луначарского («ЕS-335»)
Я-Ха, 05.08.2011, 00:15

А на АККОРДе наоборот.

Re: Легенды фабрики им. Луначарского («ЕS-335»)
shlepakoff, 05.08.2011, 00:32

VP Цитата ...

Заметил интересность.
У гитары порожек бело-чёрно-белый. У баса чёрно-бело-чёрный.


да, я это упоминаю в описании

Re: Легенды фабрики им. Луначарского («ЕS-335»)
SPA, 05.08.2011, 01:47

не стОит,99% ,что никакой логики в слоях нет,клеили,как бг на душу положит

Re: Легенды фабрики им. Луначарского («ЕS-335»)
Nik, 05.08.2011, 06:18

Разжившись(наконец-то)собственным фотоаппаратом вчера сфотал свою.
Добавлю для полноты картины,гриф вклеен,кроме ручек все родное.
Струны снял звучок лечить-руки не дошли.










Re: Легенды фабрики им. Луначарского («ЕS-335»)
Nik, 05.08.2011, 06:23

Корпуса звучков,кстати фрезерованые из алюминиевого бруска,как и на Аккордах(немыслимое сейчас расточительство).
Илья,думаю на твоем экземпляре тоже,только они крашены.

Re: Легенды фабрики им. Луначарского («ЕS-335»)
allg, 05.08.2011, 06:28

На моем басе пластмассовые

Re: Легенды фабрики им. Луначарского («ЕS-335»)
, 05.08.2011, 06:29

замечательно, Илья-поздравляю))))))))

Re: Легенды фабрики им. Луначарского («ЕS-335»)
, 05.08.2011, 11:00

Nik. бридж то подклеил?а то он поруразварившийся был

Re: Легенды фабрики им. Луначарского («ЕS-335»)
, 05.08.2011, 11:41

гитары красивые но бриджи ебанутые - я такие бриджи ненавижу!!!

Re: Легенды фабрики им. Луначарского («ЕS-335»)
Я-Ха, 05.08.2011, 11:57

А чо так?

Re: Легенды фабрики им. Луначарского («ЕS-335»)
, 05.08.2011, 12:07

такой делать заебёшься
а искать тем более

Re: Легенды фабрики им. Луначарского («ЕS-335»)
shlepakoff, 05.08.2011, 12:16

Кстати, Сергей, зря ты так - вполне сносный бридж, бывает геморрой и по-обшырнее. За исключение той проблемы, которую я описал выше, вообще вполне себе. Да и выглядит он клёво

Re: Легенды фабрики им. Луначарского («ЕS-335»)
mysha_krys, 05.08.2011, 12:25

у меня бридж-новодел для неё есть.

Re: Легенды фабрики им. Луначарского («ЕS-335»)
shlepakoff, 05.08.2011, 13:58

Выходит у данной модели действительно было две качественно разных модификации, причем есть основания полагать, что экземпляр Nik'a (Коль, спасибо за фото!) являет собой люксовый вариант. Во-первых, кант: на моем однослойный, на Никовском - трехслойник (как на Рекорде, прямо!). Во-вторых, датчики - пластмассовые в моем случае, алюминиевые на "люксе". Ну и зацепы, конечно, радикально разные.



Re: Легенды фабрики им. Луначарского («ЕS-335»)
shlepakoff, 05.08.2011, 14:17

Да, и маркеры ладов - на моем доты (у на известном фото, кот. Зел выложил, тоже), на Никовском - беспрецедентные прямоугольники на 5, 7, 10 и 12 ладах

Re: Легенды фабрики им. Луначарского («ЕS-335»)
snake, 05.08.2011, 14:27

[tta Цитата ...
]
такой делать заебёшься
а искать тем более

Да ладна, чё там делать то?! Форма простая, при наличии материала и желания выстругивается за пару (это если заготовок подходящего рамера нет) часов самым примитивным инструментом.

Re: Легенды фабрики им. Луначарского («ЕS-335»)
ZeLiBoBBer, 05.08.2011, 16:00

Скорей всего, у тебя Илья модель переходная от 335 к лесполовидным арктопам.

Re: Легенды фабрики им. Луначарского («ЕS-335»)
SiPUS, 05.08.2011, 16:02

А может не "Люкс" и с "Стандарт",а банально поздний и ранний?
Ранний соответственно у Nik'a,когда производство еще не скатилось известно куда.

Re: Легенды фабрики им. Луначарского («ЕS-335»)
Nik, 06.08.2011, 12:11

Не-не-не,Илья, по дотам я забыл сказать-пионерски нарисованы поверх пластиковых круглых.
Сорри.

Re: Легенды фабрики им. Луначарского («ЕS-335»)
shlepakoff, 06.08.2011, 23:07

SiPUS Цитата ...

А может не "Люкс" и с "Стандарт",а банально поздний и ранний?
Ранний соответственно у Nik'a,когда производство еще не скатилось известно куда.



Макс и Макс, возможно вы и правы.

Re: Легенды фабрики им. Луначарского («ЕS-335»)
shlepakoff, 06.08.2011, 23:09

Nik Цитата ...

Не-не-не,Илья, по дотам я забыл сказать-пионерски нарисованы поверх пластиковых круглых.
Сорри.


Вот оно как:)


Re: Легенды фабрики им. Луначарского («ЕS-335»)
E75, 20.08.2011, 15:50

супер! Илья, круто! Надо уже себе вот такую 335-ую искать в родном городе. А то всё Орфеи, да Иоланы....

Re: Легенды фабрики им. Луначарского («ЕS-335»)
Greeb, 22.08.2011, 12:36

Хер найдешь:) По модификациям скажу, что, в данном случае, сколько конкретных гитар, столько и модификаций, это-однозначно! У меня было два подобных инструмента, да две виолины, да мимо проскакивали несколько - все похожи, но НЕМНОЖКО разные.Их же в ручную штучно делали. У них даже форма отличается именно - немножко, будто лекало было картонное.Да, и еще два варианта датчиков было - со штампованными и латунными фрезерованными корпусами, и были они в одно и то же время.Короче, надо пытать маэстро Горина, он тогда на луначарке работал, может, скажет чего. А серия - да, лучшая....

Re: Легенды фабрики им. Луначарского («ЕS-335»)
shlepakoff, 28.08.2011, 23:32

Сваял провода с радиовилками (спасибо, bay), бросил землю на струнозацеп, звучим!:
[link]
[link]

Re: Легенды фабрики им. Луначарского («ЕS-335»)
shlepakoff, 29.08.2011, 19:23

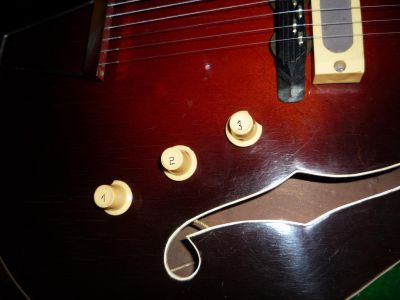

Схема Э/Г:

(1) общая громкость

(2) регулировка бриджевого датчика

(3) баланс бриджевого/некового датчиков (в нулевом положении - только бридж (как при максимальном положении (2), в положении «10» - максимум бриджевого и некового датчиков)





Re: Легенды фабрики им. Луначарского («ЕS-335»)
Baza, 30.08.2011, 01:48

вроде такая-же на Луначарском арктопе схема

Re: Легенды фабрики им. Луначарского («ЕS-335»)
shlepakoff, 04.04.2012, 03:06

В качестве попытки воскресить тему, хочу поделиться с вами результатами работы по восстановлению той разновидности ранних луначарских полуакустик, которая комплектовалась не трапециевидным зацепом, а тремоло. Началось все в 2010-м году с приобретения деки и грифа и горстки фурнитуры у Roman'a. В том же году инструмент отправился на покраску к SPA и доукомплектацию деталями от Greeb'a, оттуда преместился в Техас, где ему был вклеен гриф, поставлена дополнительная фурнитура и неродные колки, а так же бридж под оригинал в исполнении mysha_krys'a. В дальнейшем я произвел над этим инструментом то, что можно назвать "неинвазивной прокачкой". Дело в том, что меня всегда гложет желание, чтоб инструмент звучал, а в данном случае на поиски родной схемы можно было потратить много лет и зим, в то время как звука хотелось здесь и сейчас. В итоге я придумал поставить на гитару схему (пусть левую, но зато рабочую), состоящую из одного звучка (для начала) и двух вместо трех потцев, дабы освободить отверстие под стандартный джек. Еще раз подчеркну, монтаж схемы не потребовал дополнительной просверловки или даже расширения имеющихся отверстий, так что при желании она бесследно демонтируется в течение 10 секунд. Датчик. Обычный "подручный" сингл, корпус - P-90 от stewmac'а, в котором я сделал окошко как в оригинале и вставил кусочек перлоида от Greeb'a, как на других ленинградских малосерийках.

коротенький пример звучания "оригинала" и "кентавра": [link],
[link]











Re: Легенды фабрики им. Луначарского («ЕS-335»)
Les, 04.04.2012, 03:22

как-то "мало" выглядит гитарка такая с одним датчиком...

Re: Легенды фабрики им. Луначарского («ЕS-335»)
shlepakoff, 04.04.2012, 03:45

безусловно, я и сам сначала хотел установить два датчика, но для этого потребовалось бы сверлить дополнительные дырки, т.к. отверстия под нековый датчик рассверлены прямо скажем косовато. Kроме того, коробок P-90 соответствует габаритам корпусов ленинградских датчиков по всем габаритам, единственное, он заметно выше, поэтому он бы там просто не встал.

Re: Легенды фабрики им. Луначарского («ЕS-335»)
Les, 04.04.2012, 03:52

корпус датчика срезать можно по высоте - не проблема. а на темброблок поставить общую громкость + плавный баланс, типа, как на басах

Re: Легенды фабрики им. Луначарского («ЕS-335»)
shlepakoff, 04.04.2012, 03:55

да, да, да, второй коробок уже приобретен, буду подрезать его

Re: Легенды фабрики им. Луначарского («ЕS-335»)
Les, 04.04.2012, 04:04

а по поводу кривых отверстий... может так и надобно? или же там датчик стоял с определенными отверстиями для крепления...

Re: Легенды фабрики им. Луначарского («ЕS-335»)
Я-Ха, 04.04.2012, 04:33

Розенберг, блинн...

Re: Легенды фабрики им. Луначарского («ЕS-335»)
shlepakoff, 04.04.2012, 04:37

расстрел вне очереди?:)

Re: Легенды фабрики им. Луначарского («ЕS-335»)
Я-Ха, 04.04.2012, 04:43

Не, там вроде повешение было...

Re: Легенды фабрики им. Луначарского («ЕS-335»)
Я-Ха, 04.04.2012, 04:49

Слушай, а у них банки по форме и размерам одинаковые? А головы? И вообще - есть ощущение, что их на одних приспособах делали, или всё-таки каждый мастер пилил сам?

Re: Легенды фабрики им. Луначарского («ЕS-335»)
shlepakoff, 04.04.2012, 05:01

там конечно стоит поползать с линейкой, чтобы дать полноценный ответ, но в целом там все немножечко да отличается - обрис головы, выраженность рогов, ширина грифа...
при этом такое необъяснимое ощущение, что делалось всё одной парой рук

Re: Легенды фабрики им. Луначарского («ЕS-335»)
Я-Ха, 04.04.2012, 05:09

"Экспериментальный цех" с парой мастеров, которые делают электрогитары и эти удивительные гитары и акустические бассы на заказ для филармоний и эстрадных ансамблей? Очень похоже на то.

Re: Легенды фабрики им. Луначарского («ЕS-335»)
shlepakoff, 04.04.2012, 05:23

да, всё к тому. единственное, найти бы хоть одно задокументированное подтверждение того, куда конкретно уходили эти иснтрументы; мой фазер как раз в те годы объездил весь Союз с гастролями сначала от пензенской, затем от кировской филармоний, и он далеко-о-о не единственный, кого я допрашивал на эту тему, так вот никто подобных инструментов не встречал.

Re: Легенды фабрики им. Луначарского («ЕS-335»)
Я-Ха, 04.04.2012, 06:04

Так, может, их и не было вовсе? Может, это новоделы, которые кто-то нам подбрасывает, как археологам?

Re: Легенды фабрики им. Луначарского («ЕS-335»)
shlepakoff, 04.04.2012, 08:21

Розенберг подбрасывает, Розенберг

Re: Легенды фабрики им. Луначарского («ЕS-335»)
Я-Ха, 04.04.2012, 08:38

Реституция, реституция

Re: Легенды фабрики им. Луначарского («ЕS-335»)
shlepakoff, 18.10.2012, 15:08

shlepakoff Цитата ...

Выходит у данной модели действительно было две качественно разных модификации, причем есть основания полагать, что экземпляр Nik'a (Коль, спасибо за фото!) являет собой люксовый вариант. Во-первых, кант: на моем однослойный, на Никовском - трехслойник (как на Рекорде, прямо!). Во-вторых, датчики - пластмассовые в моем случае, алюминиевые на "люксе". Ну и зацепы, конечно, радикально разные.




Короче, посыпалась моя теория о том, что было две модификации этой модели: [link]

Re: Легенды фабрики им. Луначарского («ЕS-335»)
, 03.02.2013, 10:30

Странно то, что если это ранние советские гитары, то почему всё что позже делалось, было хухе этих моделей, эти хоть до Хеброса болгарского дотягивают.

Re: Легенды фабрики им. Луначарского («ЕS-335»)
PIT666, 03.02.2013, 13:31

Эти скорее перетягивают Хеброс, а позже начинается традиционный для совка (да и для России в целом) Наглишен бабкинг пиздунг!

Re: Легенды фабрики им. Луначарского («ЕS-335»)
, 05.02.2013, 11:14

PIT666 Цитата ...

Эти скорее перетягивают Хеброс, а позже начинается традиционный для совка (да и для России в целом) Наглишен бабкинг пиздунг!


Ну может и перетягивают, я в руках их не держал, но деньги в СССР стырить было невозможно, там быстро к стенке и пулю в затылок, взятка 10.000 руб. расстрел, полюбому, хищение 100.000 руб. расстрел, это отрезвляло, даже самых вороватых.

Это сегодня негодяи говорят что смертная казнь не останавливает преступников, ещё как останавливает, вот кроме смертной казни действительно ничего не останавливает

Re: Легенды фабрики им. Луначарского («ЕS-335»)
PIT666, 05.02.2013, 15:19

Record, фраза "Наглишен бабкинг пиздунг" это цитата, которая не имеет ввиду буквальное отмывание бабок! В совке действительно с этим было сложнее, но взяточничество тем не менее существовало, а уж тотальный пиздунг всего что плохо лежит и нежелание работать - это у нас в крови. От сюда и все вытекающие проблемы с качеством. А главное, что это во всём!

Re: Легенды фабрики им. Луначарского («ЕS-335»)
, 07.02.2013, 02:39

PIT666 Цитата ...

Record, фраза "Наглишен бабкинг пиздунг" это цитата, которая не имеет ввиду буквальное отмывание бабок! В совке действительно с этим было сложнее, но взяточничество тем не менее существовало, а уж тотальный пиздунг всего что плохо лежит и нежелание работать - это у нас в крови. От сюда и все вытекающие проблемы с качеством. А главное, что это во всём!



В СССР были взятки - флакон духов, коробка конфет, ящик хорошего вина (это уже брали государственные деятели и только у друзей), разве это взятки?

А то что народ не работал в полную силу, так не нужно было, все жили нормально и так

Re: Легенды фабрики им. Луначарского («ЕS-335»)
Я-Ха, 07.02.2013, 02:51

Record Цитата ...

расстрел, это отрезвляло, даже самых вороватых.

Это сегодня негодяи говорят что смертная казнь не останавливает преступников, ещё как останавливает, вот кроме смертной казни действительно ничего не останавливает


Не совсем так. Останавливает не сам факт наличия смертной казни, а равенство применения её (плюс/минус) ко всем.

Сейчас можно ввести вышку за любые преступления - за то же хищение бюджетных средств - но никто из тех, кто этим кормится не остановится, потому как прекрасно знает, что откупится. И чем больше наворовал (и поделился), тем безнаказаннее.

Re: Легенды фабрики им. Луначарского («ЕS-335»)
, 07.02.2013, 02:56

тока ненадо ребята что ранше не работали, вот щас какраз и не работают а бабки стригут, Сабчак бедная 145 мил евро в шахте или на буровой заработала

Re: Легенды фабрики им. Луначарского («ЕS-335»)
, 07.02.2013, 05:01

у меня есть мечта пиздануть 1% населения этой страны, которые каким либо образом причастен к власти.

Re: Легенды фабрики им. Луначарского («ЕS-335»)
Les, 07.02.2013, 05:15

не только у вас такая мечта...

Re: Легенды фабрики им. Луначарского («ЕS-335»)
, 07.02.2013, 05:24

Я против смертной казни! хоть это верное средство

Re: Легенды фабрики им. Луначарского («ЕS-335»)
[dms-71], 20.12.2014, 14:39

Может немного переписать статью?
