СХЕМЫ. Только схемы
Я-Ха, 12.09.2016, 09:35

Данная тема содержит архив схем темброблоков тематических электрогитар и приборов звуковой обработки/усиления, скопированных с оригинальных паспортов, найденных в сети или самостоятельно отрисованных с натуры.

Схемы гитар рассортированы по странам-производителям, внутри стран - по фирмам, внутри фирм - в алфавитном порядке по названием моделей.

Добавление схем, отсутствующих в архиве - всемерно приветствуется.

Тема периодически очищается от криков: "Ребята! СРОЧНО нужна распайка альфы!!!11"

Re: СХЕМЫ. Только схемы
Я-Ха, 12.09.2016, 09:40

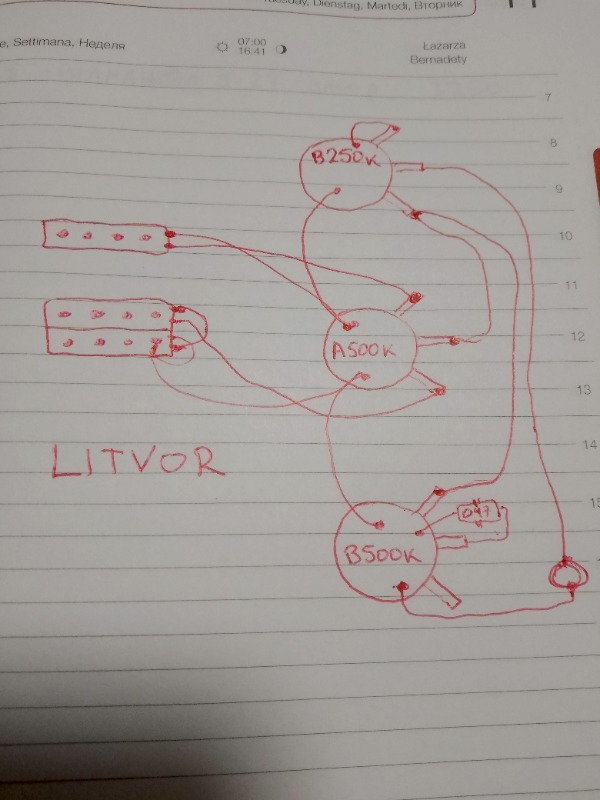

СССР

МЭФМИ

Гавайская электрогитара МЭФМИ





Адаптеризованная акустика МЭФМИ




ЭЛГАВА/ ЭЛГАВА-В





Монтажная схема





Бас РОДЕН





ЛУНАЧАРКА/МУЗДЕТАЛЬ

РИТМ-СОЛО (ЛенТОНИКА)

Ранний вариант




Вариант классический




ЭЛЕКТРОГИТРА-БАС (ЛенТОНИКА-басс):




АРКТОП Луначарского арт. 409 и арт. 419




МАРИЯ-Ритм/ МАРИЯ-Лидер:





МАРИЯ Бас






УРАЛ

ТОНИКА

Схема принципиальная



Схема монтажная




УРАЛ 650




УРАЛ 650 422р




В схеме есть разночтение - R1 33 кОм, в то время как у меня на четырёх различных блоках клавиш этот самый резистор 39 кОм. Цифрами обозначены куда-какой провод припаивается; N, M, B - обозначения датчиков (верхний , средний, нижний).






Ещё одна модификация (более поздняя). Того, что выделено красным, нет. Нековый звукосниматель, как и остальные два, соединён на корпус. Печатные дорожки от той схемы есть, но они не задействованы.
Может кому и с такой схемой попадёт, так что не удивляйтесь.




УРАЛ 510 Г





БОРИСОВ

РИТМ-СОЛО (ФУТУРАМА-2):





РИТМ-СОЛО (БелАЭЛИТА)




















БАС




ФОРМАНТА





СОЛО-II "Форманта"/ СОЛО-II












БАС-1:





БАС "Беларусь"






РОСТОВ-ДОН/ ТЕРЕК/ Ростовская Баянная фабрика

ТОНИКА/ БАС/ БАС-2

Схема принципиальная




Схема монтажная




АЭЛИТА/ АЭЛИТА-2/ ЭЛЕГИЯ




Ввиду того, что у многих возникают проблемы со сборкой по данной схеме - монтажная схема. Цифрами обозначены куда-какой провод припаивается; B, M, N - обозначения датчиков (нижний, средний, верхний).




СТЕЛЛА





ЛЬВОВ

ЛЬВIВ Ритм




ЛЬВIВ Бас (ранний)





ОДЕССА

СОЛО-РИТМ




БАС





ЭЛЬТА

ЭЛЬТА ЭГСР-650

ранняя:




ЭЛЬТА ЭГС-650/ ЭГБ-760




РИТМ-СОЛО (ЭЛЬТА):








ЧЕРНИГОВ

РИТМ-СОЛО (да, она повторяет схему ТОНИКИ)

Схема принципиальная




Схема монтажная





ЕРЕВАН

КРУНК ЭГ




КРУНК двухгрифовый:




КРУНК-50/ АНИ (ранние)




АНИ (поздние)/ КРУНК-75




КРУНК Электромандолина (ранняя)





ОКСИД

ЭЛЕКТРОНИКА





ТРАНЗИСТОР

ТУРИСТ-1









Re: СХЕМЫ. Только схемы
Я-Ха, 12.09.2016, 09:40

ЧССР

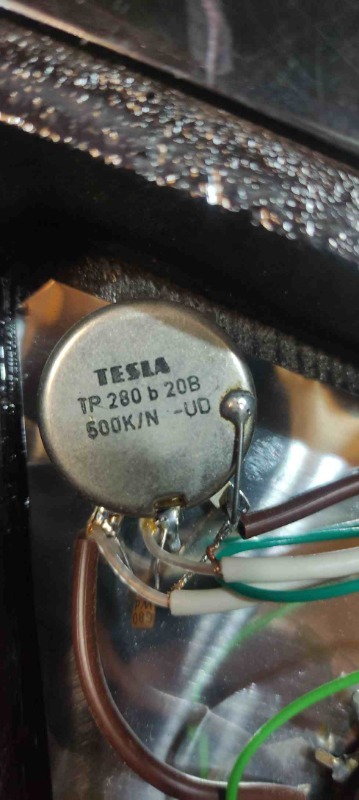

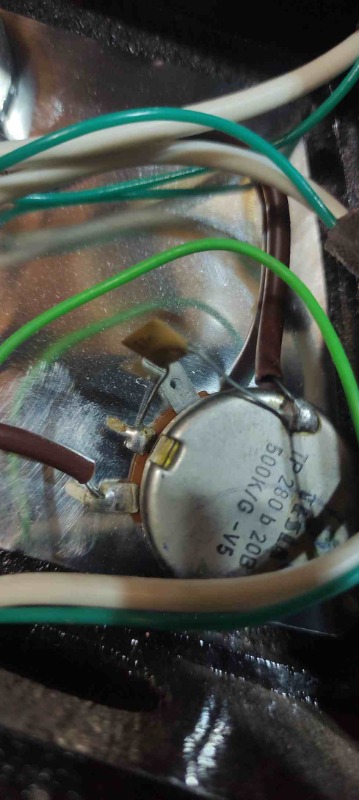

JOLANA

JOLANA Alexandra2

Вместо трёхпозиционного тумблера переключения ЗС может быть установлен галетник, распай которого аналогичен Diamant'у.






JOLANA Alfa




JOLANA Basso IV




JOLANA Basso X



В роли переключателя звукоснимателей "S1" и переключателя тембров (варитона) "S2", в случае отсутствия "родных", и как временный вариант, можно использовать любые подходящие по размеру галетники со следующими схемами коммутации - "2х5(2х6)" или "3Х3(3х4)".




JOLANA BigBet




JOLANA D-bass



и фото для наглядности:







JOLANA Diamant

Вариант с галетным переключателем



Вариант с трёхпозиционным тумблером






Фото галетника














JOLANA Diamant (схема с галетным переключателем VK53316)

При распайке тэмброблока в оригинал- пользуйтесь схемой, а не рисованными монтажными схемами от руки, которые есть на сайте- там ошибки.Насчет споров: *А был ли ограничитель на галетнике?* -Да.
Об этом написано на схеме снизу.Почти все дошедшие до наших дней галетники- *свёрнуты*, от времени.В оригинале стояла однослойная керамика 50V.






JOLANA Diamant bas




JOLANA Disco




JOLANA Disco Bass



Монтажная схема JOLANA Disco bass




JOLANA Galaxis





Монтажная схема JOLANA Galaxis




JOLANA Galaxis bass




JOLANA Graziella








JOLANA Graziella Special 2




JOLANA Iris




JOLANA Iris bass




JOLANA Proxima электрогитара и бас-гитара








JOLANA Jantar




JOLANA Jantar Bass




JOLANA Marina




JOLANA Rubin Bass




JOLANA Special




JOLANA Studio




JOLANA Superstar




JOLANA Superstar




JOLANA Superstar Bass




JOLANA Star IV




JOLANA Star IX




JOLANA Star IX, Basso IX, Basso X

Разница только в расположении в схеме потенциометров(условно опущены).
выделенное красной рамкой-распайка галетника для Diamant, Diamant Bass, Strat
номиналы кондеров могут отличаться.




JOLANA Star X (имеет два варианта схемы)
Схема 1:



Крупнее:
10-37-03-shema-star-10.rar








Схема2:




JOLANA Typhoon II



С1 - 333n
C2 - 2n2
R - 100KB


JOLANA Tornado









И её же инкарнация от Медведовского-Гузевича




JOLANA Rubin, Rubin Bass, Kolor, Kolor Bass, Iris, Iris Bass монтажная фотосхема













Монтажная схема




JOLANA Vikomt Bass







Думаю, что данная схемка поможет тем, кто не понимает по принципиальной схеме, как же спаять этот треклятый JOLANA'вский галетник!
Основной источник вот отсюда - [link]
Вот, собственно, сама принципиальная схема. Как утверждает источник, она является стандартной для гитар и бас гитар с двумя звукоснимателями. общей громкостью и тембром. Например - Колор, Рубин, Ирис и одноименные басы.



В принципе, думаю, что все должно быть понятно со схемой и никаких сложностей возникнуть не должно.
Цифры контактов указаны на галетнике. Цифра "1" (то есть - 1-й контакт) обозначена желтым цветом (и на галетнике тоже).
Данная распайка годится на 4 положения галетника.
Прокатит ли она для спаивания галентника на Диамант - не знаю. По идее должно, но всякое бывает.



Пособие по ремонту галетного переключателя JOLANA от GeorgeM.



Re: СХЕМЫ. Только схемы
Я-Ха, 12.09.2016, 09:41

ГДР

MUSIMA

MUSIMA I/2

MUSIMA V/2, 1657 B, 1655 HB

MUSIMA 1655, 1657, Record, Elgita



Монтажная схема MUSIMA V/2:



Плюс монтажная схема для 1655, 1657, Record, Elgita, честно позаимствованная тут.




MUSIMA Eterna

MUSIMA Eterna de Luxe




MUSIMA Eterna монтажная схема




MUSIMA Elektra/ MUSIMA Elektra de Luxe/ MUSIMA Elektra de Luxe B



MUSIMA Elektra de Luxe




MUSIMA Elektra de Luxe B/ MUSIMA de Luxe 25 B



Монтажная схема MUSIMA de Luxe 25 B




MUSIMA de Luxe 25 K





Монтажная схема MUSIMA de Luxe 25 K



Две монтажки Musima 25K, одна по официальной схеме, вторая по факту в гитарах. Если будут разночтения с обеими - вскрытие, фото и в эту тему





MUSIMA de Luxe 25 V


Пояснения по монтажке:
- чёрные толстые линии от звукоснимателей до 3-х позиционного переключателя (S1), и от 3-х позиционного переключателя до переключателя тембров (варитон -S2/1), это экранированные провода. Центральные жилы показаны цветом.
- переключатель тембров (варитон), показан в разобранном виде, т.е. нижняя и верхняя галеты отдельно. Сделано это для удобства начертания. Какую из галет Вы сделаете нижней, а какую верхней - не имеет значения.
- весь остальной монтаж можно вести не экранированным проводом.
- все концы общего провода от резисторов и переключателей соединяются на земляной клемме выходного разъёма.

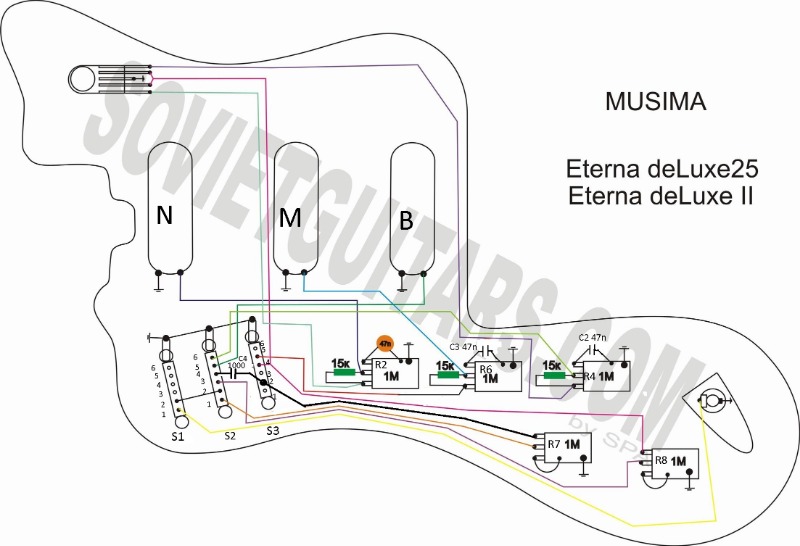

MUSIMA Eterna de Luxe II/ MUSIMA Eterna de Luxe 25






MUSIMA Lead Star 1











]


















MUSIMA Multi Star




MUSIMA Lead Star 4



Тот кондёр, что стоит на ручке "Волюм" (нарисован красной жирной линией), может быть, а может и не быть, он отвечает за завал ВЧ при уменьшении громкости.


MUSIMA Lead Star V c уточнением номиналов конденсаторов.





MUSIMA Action Bass






MUSIMA Lead Star III, IV, V, Action 2001, Action 2002






Поскольку наш чудесный встроенный ресайзер превращает длинные картинки в совершенно нечитаемые, вот тут оно всё одним архивом: scan.rar

MUSIMA Lead Star + Action bass

















lead_star.rar

action.rar

MUSIMA MH-V, MH-S, MH-X




SINFONIA Bass



MIGMA Vibromatic/Elektra





Re: СХЕМЫ. Только схемы
Я-Ха, 12.09.2016, 13:15

НРБ

КРЕМОНА

КРЕМОНА Соло






КРЕМОНА Джибсон Бас






ОРФЕЙ

ОРФЕЙ Хеброс/ ОРФЕЙ Хеброс бас





ОРФЕЙ Рожен

Земля подводится к зацепу голым проводом, остальное вроде видно.
Маркировка на потцах: ОМ220А 0.1W














ОРФЕЙ




ORFEUS




ORPHEUS




ORFEUS Solo




Re: СХЕМЫ. Только схемы
Я-Ха, 12.09.2016, 13:16

ПНР

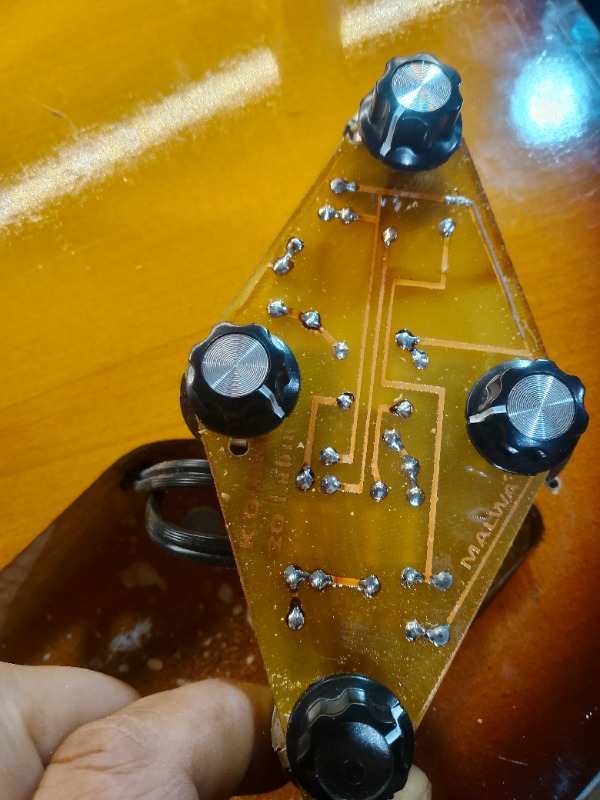

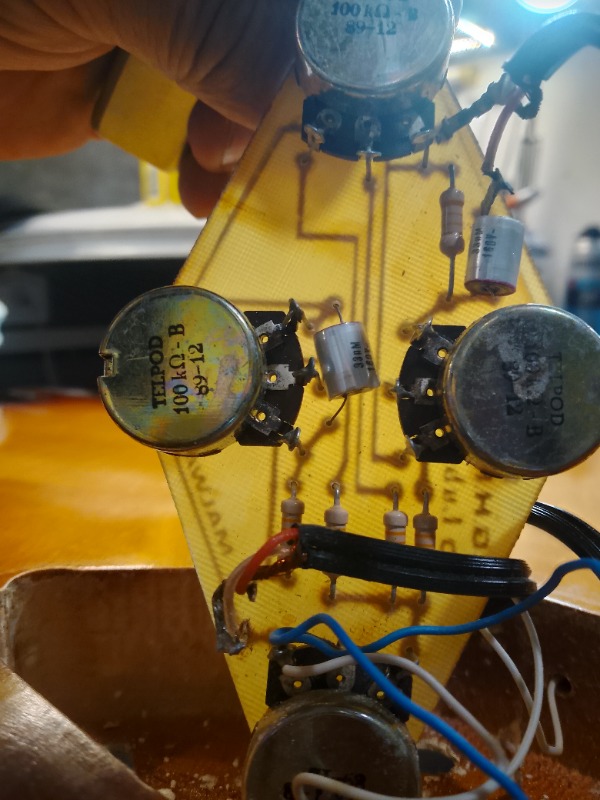

DEFIL

Defil Samba



Re: СХЕМЫ. Только схемы
Я-Ха, 12.09.2016, 13:41

ПРИБОРЫ УСИЛЕНИЯ И ОБРАБОТКИ


ВЕНЕЦ

venec.rar



ВЕНЕЦ АП 01 и ЛЕЛЬ ЛМ 1229 (схемы и паспорта)

[link]



ДЖЕТ-ФАЗЕР






ЦМУ ИМПУЛЬС и РИТМОСВЕТ

impuls_and_ritmoswet_.rar



ИН2155

Скан паспорта и схем одним архивом: [link]



ЛЕЛЬ ДД





ЛЕЛЬ РЦ

[link]



ЛЕЛЬ ЦЗ






ЛЕЛЬ ЭП








ЛИДЕР-2

сканы в архиве с полноразмерными джипегами (118,7Мб): [link]
Ну а для настоящих маньяков - несжатые тифы (647,2Мб): [link]



ПОЛТАВА

Полтава

[link]



паспорт: [link]

схема:







СМ0602 пульт(описание и схема)

__0602.rar



УМ-50А



СПЕКТР-4








ФАЗЕР-2















ФОРМАНТА УДС (Роктон)

[link]



ЭЛЕКТРОНИКА ПМ 01

28pm01.rar



ЭЛЕКТРОНИКА ЭП-11 (флэнджер), схема и паспорт

[link]


ЭЛЕКТРОНИКА-100-моно. Схема блока УМЗЧ

-100_.rar



ЭФФЕКТ-3





ЭФФЕКТ-4





VERMONA DEG500 и PDD501 (ревербераторы)

deg500.zip

pdd501.zip



ASTRA вибрато тембровое





VERMONA REGENT-30











VERMONA Regentt 300Н









Тестер конденсаторов от gena-letchik

У меня много лет работает подобный "прибамбас" на основе такой схемы. Я только добавил ещё четверку светодиодов (со своими усилителями), чтобы не крутить лишний раз ручку сопротивления.



Принцип прост. На плате этого "прибамбаса" впаяны две медицинские иглы, которыми прикасаемся к выводам конденсатора, очень даже легко через лаковое покрытие платы. Проверяемый кондюк подключается в схему мультивибратора - в одно плечо. В зависимости от того, с какой частотой мигает светодиод, можно судить о его емкости. Если он не мигает совсем, значит ему (проверяемому кондёру) полный кирдык.
Весь цимус в том, что у схемы низкое сопротивление и ей до фени все остальные элементы, что стоят на плате. Другими словами - ткнул иголками и всё ясно, здесь засада, или нет.

Всю "электронику" я воткнул в коробочку от "тик-так".

Да, и ещё. Питание от стандартного питателя компа. Их сейчас везде море валяется. Так что если вы собираетесь "дружить" с электроникой, рекомендую завести себе такой на столе.

[link]
Не пожалеете...



Re: СХЕМЫ. Только схемы
Я-Ха, 13.09.2016, 08:14

Раздел отсортирован и структурирован для более удобного использования - не благодарите!

Лучше добавьте недостающие схемы.

Re: СХЕМЫ. Только схемы
Я-Ха, 13.09.2016, 08:40

И что? Были и с галетниками и с тумблерами.

Re: СХЕМЫ. Только схемы
StariyDed, 24.09.2016, 13:44

Я-Ха!
Приветствую Вашу титаническую работу по наведению относительного порядка в этой жизненно необходимой для нашего форума теме. Но у меня есть одно предложение т.с - в продолжение...
А возможно в данной теме сделать два раздела...
1.) Всё, что касается принципиальных и монтажных схем именно гитар, т.е. чисто "бортовая" электроника.
2). Всё, что касается принципиальных и монтажных схем всей остальной около гитарной электроники, а именно - всевозможных примочек, процессоров, усилителей, АС, комбиков и т.п.
По моему скромному мнению, такое деление упростит поиски нужных принципиальных и монтажных схем.
Со своей стороны, могу пообещать по мере сил способствовать приведению "рисованных" схемы в стандартный вид.

P.S. Дальнейшим развитием, второго раздела могло бы быть его разделение на два подраздела:
- всевозможные примочки
- только усилительная аппаратура
Но...об этом, уже можно помечтать по позже...

Re: СХЕМЫ. Только схемы
Я-Ха, 24.09.2016, 18:06

Вы имеете в виду, сделать отдельную тему по гитарной начинке и отдельную по всей остальной аппаратуре?

Re: СХЕМЫ. Только схемы
StariyDed, 24.09.2016, 18:40

Да, и если это возможно...
Причём, это можно сделать как в рамках уже имеющейся темы "Схемы. Только схемы" в рамках большого раздела "Реставрация и ремонт", так и созданием отдельной большой темы "Схемы" (с обозначенными подразделами) в основной части форума, на ровне с такими, как те же "Реставрация и ремонт", "Дела" , "Коллекции" и т.п...
По моему скромному мнению, тема электросхем (принципиальных и монтажных) выходит за рамки общего раздела "Ремонт и...", и имеет место быть как самостоятельный источник весьма полезной и весьма познавательной информации.

Re: СХЕМЫ. Только схемы
swin, 24.09.2016, 18:45

Присоединяюсь к Новомировичу. Схем стало много, хорошо бы их структурировать - гитары, примочки, усилки и т.д.

Re: СХЕМЫ. Только схемы
Я-Ха, 24.09.2016, 19:44

Ну, на отдельный раздел у нас схем приборов нет, но отдельной темой оформит можно.

Re: СХЕМЫ. Только схемы
StariyDed, 26.09.2016, 07:36

Для начала, и это было бы не плохо...В дальнейшем, по мере накопления "капитала", легче структурировать будет.

Re: СХЕМЫ. Только схемы
Vzglyad, 25.05.2017, 08:46

ФОРМАНТА арт. 241-БЛ



Схема здесь есть,но может пусть и в таком виде будет?

Re: СХЕМЫ. Только схемы
StariyDed, 02.06.2017, 20:27

Представляю две схемы JOLANA Special - принципиальную и монтажную выполненные в единой системе маркировки. Данная работа была проведена по результатам изучения уже имеющейся в данной теме принципиальной схемы, описания данной гитары в «Музее», а так же различных фотографий её «внутреннего мира».
Для удобства, все сделано в разных цветах по цепям прохождения сигнала от каждого звукоснимателя, что позволить понять что, как и в какой момент должно работать.
Синий - цепи бриджа (B)
Зелёный – цепи мидла (M)
Коричневый – цепи нека (N)
Красный – цепи выходного сигнала после кнопки M/N+B блока переключателя («баяна»).
Немного пояснений:
- толстые цветные линии, это экранированные монтажные провода.
- тонкие цветные линии, это сигнальные жилы этих соединительных проводов.
- тонкие чёрные соединительные линии, это общий провод, оплётка экранированных проводов, "земля", "экран".
- серым цветом на монтажной схеме показаны корпуса переменных резисторов, звукоснимателей, "баян"





Re: СХЕМЫ. Только схемы
StariyDed, 02.06.2017, 20:29

Опять не всё поместилось:



А можно как то убрать фото гитары из первого сообщения, уменьшить, и за ново вставить?!

Re: СХЕМЫ. Только схемы
Targitay, 02.06.2017, 22:18





Re: СХЕМЫ. Только схемы
vdsergey, 03.06.2017, 05:29


Спасибо за схемы, вовремя, Как раз свою Спешил начал восстанавливать.

Re: СХЕМЫ. Только схемы
VP, 28.07.2017, 06:43

Темброблок Винницкого ЦКБИТ. Использовался в гитарах Черниговской и Борисовской фабрик.





Re: СХЕМЫ. Только схемы
leopold, 28.08.2017, 10:41

Музима Этерна деЛюкс. от Дедушки.



Re: СХЕМЫ. Только схемы
Веня, 28.10.2017, 21:09

Есть у кого схема футурама 1?

Re: СХЕМЫ. Только схемы
wwm, 29.10.2017, 00:30

Сам нарисуй,описание есть у Я-Хи в музее,или приедь ко мне,я нарисую

Re: СХЕМЫ. Только схемы
GeorgeM, 01.11.2017, 08:03

схемы от Вестник ЗВП-081. [link]

Спасибо Дмитрию Макарову.

Re: СХЕМЫ. Только схемы
starosta, 22.11.2017, 08:57

Поскольку, на сайте я так и не нашел правильной схемы на Уралы бас. Позволю себе разместить схему 510 Г с некоторыми пояснениями ( 510Л отличается отсутствием в нековом канале конденсатора и в бриджевом вместо 1000 пф стоит 8200 пф)




Re: СХЕМЫ. Только схемы
Тот_самый_АМ, 12.02.2018, 14:59

Две монтажки Musima 25K, одна по официальной схеме, вторая по факту в гитарах. Если будут разночтения с обеими - вскрытие, фото и в эту тему





Re: СХЕМЫ. Только схемы
snooper, 15.03.2018, 12:06

Попалса мне первый лид стар с не копаной схеммой. Ктото вроде искал. Вот фотки.









Re: СХЕМЫ. Только схемы
Mr_Digitech, 20.09.2018, 11:21

Jolana Alexandra Super 3



Крупнее: схема

Re: СХЕМЫ. Только схемы
Gorbynkov, 28.09.2018, 14:12

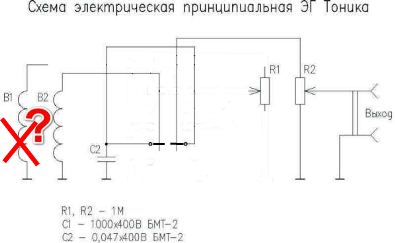

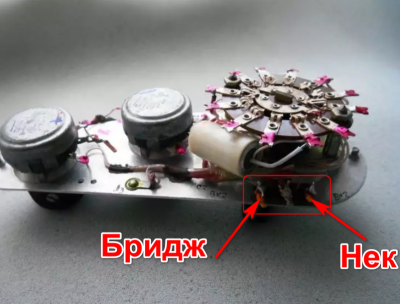

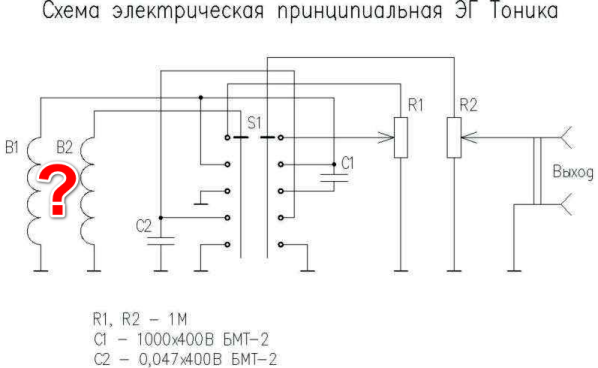

Хм...... А вот с Бас-2 ничего не попутано?
Какой нековый и какой бриджевый в схеме ???


Re: СХЕМЫ. Только схемы
Gorbynkov, 28.09.2018, 14:14

Так как вижу противоречивые схемы.....



Re: СХЕМЫ. Только схемы
Gorbynkov, 28.09.2018, 16:28

И кстати..... Так и должно быть ?







Re: СХЕМЫ. Только схемы
StariyDed, 28.09.2018, 17:39

В2 - нек.
Читаем "святцы":
"...В остальном схема являет собой несколько модифицированную немецкую: в первом положении галетника работает нековый звукосниматель с двумя громкостями, во втором оба, в третьем бриджевый с обрезом НЧ, в четвёртом нековый с обрезом ВЧ, в пятом гитара выключена..."

Re: СХЕМЫ. Только схемы
Gorbynkov, 28.09.2018, 19:06


Спасибо.
Тем не менее - схемка-то .... ТОГО.....
R1 - тут похоже для красоты поставили.
Чтобы было 2 крутилки......
Ну хотя-б на тембр использовали-бы.
Стоит как пятая ножка у стола.

Re: СХЕМЫ. Только схемы
Я-Ха, 28.09.2018, 19:17

Для того, чтобы понять, зачем он там, надо знать контекст эпохи - и технический и культурный. R1 - наследие тех времён, когда эта схема разрабатывалась. Тогда не было педалей и прочих излишеств нехороших, а только руки, гитара и ламповый комбик. Когда играешь ритм аккордами чёсом, гитара громче звучит, чем когда соло на одной струне. Для компенсации этой разницы при переходе с чёса на соло и обратно этот потенциометр и ставился - в остальных положениях глушить сигнал не нужно было.

Это спустя 60 лет все такие умные стали, что диву даёшься...


Re: СХЕМЫ. Только схемы
Gorbynkov, 28.09.2018, 19:57


.... Ну на басу аккордами в те времена как-то не очень играли.
Да конечно - есть и Тоника гитара с подобным тембро-блоком.
Ну хорошо... - пусть будет - для заранее изменять громкость.
Тогда вопрос - почему изменять громкость требовалось только в 1 положении (работает 1 нековый звукосниматель) ?
...........
В других положениях галетника (описанных выше) этого не требовалось?
Вот эта странность - загадочна и необъяснима.
Тем более что реализовать такую функцию - ВО ВСЕХ положениях - не проблема.
...
Ну и вот - контекст эпохи я может и подзабыл. Зато в радиотехнике и схемах - немного понимаю.
Потому и бросилось в глаза что-то логически необъяснимое. С точки зрения схемотехники.

Re: СХЕМЫ. Только схемы
StariyDed, 28.09.2018, 20:01

Если бы Вы знали, сколько у меня есть безответных вопросов к конструкторам гитарной электроники тех времён, но... это было их время, их проекты... они так мыслили.


Re: СХЕМЫ. Только схемы
BrotherBlues, 29.09.2018, 05:35

Полагаю, и кроме схем есть много вопросов в отношении тематических гитар. Выбор материалов, дизайн, технические решения и прочее.. Изменить эти вещи не дано уже. Как смогли сделать, так и сделали.
Уверен, что после нас потомки то же будут не допонимать наших решений

Re: СХЕМЫ. Только схемы
Я-Ха, 29.09.2018, 07:30

Я ещё раз повторю, следите за руками: человек музыкант (это тот, кто играет на гитаре) перед началом исполнения произведения (это песня, если что) выставляет "нелогичным" регулятором такой уровень сигнала в режиме "ритм", чтобы он был не громче сигнала в режиме "соло". А общей громкостью - уровень гитары в миксе вообще. Начинается песня. Гитара в режиме "ритм", человек играет аккордами и поёт. Подходит проигрыш, человек лёгким и изящным движением руки (это музыкант, у него всё получается изящно) переводит варитон в положение "соло". Звучит красивое соло. После этого человек-музыкант обратно изящным жестом переводит галетник в положение "ритм", доигрывает и допевает пестню. Зал разражается аплодисментами, переходящими в овацию, звучат крики "браво!". Человек-музыкант раскланивается. Занавес опускается.

Почему при проектировании бас-гитары использовали ту же схему - вопрос вообще странный. Есть советское предприятие. Есть налаженное производство электрогитары с двумя датчиками. Есть технологическая линейка по сборке темброблоков для этой гитары. Так, запускаем новое изделие - басс-гитару. Сколько у ней датчиков? Два. Ну, значит берём уже готовое проверенное решение, одобренное НИКТИМПом - зачем наводить тень на ясный день, самодеятельность разводить, терять время на разработку и утверждение нового темброблока, раздувать штат, делать новую оснастку и т.д.?

Логика во всех этих "несуразностях" - абсолютно железная и очевидная. Удивляться нечему. Вы же не удивляетесь, почему крепостные не чувствовали себя униженными рабами? Просто так заведено было испокон века, что есть барин, барин может тебя высечь, проиграть тебя в карты отдельно от жены и детей другому барину, дочку твою обрюхатить, отдать тебя в солдаты на 25 лет и даже отпустить тебя на волю. И никаких вопросов не возникало.

Re: СХЕМЫ. Только схемы
Gorbynkov, 30.09.2018, 07:20

Ок. Пусть так и будет.
Солнце всходит на ........................
и не надо ничего менять!
Как БЫЛО - так и спаяно и завёрнуто потребителю.
Только вот - StariyDed - ты обшибся кажется.
Наверное склероз....
Припаялся как было указано - и в 1 позиции - бридж работает. Ну и.т.д..
Да и по логике..... там переходная площадка такая стоит. Масса в середине и по краям входящие. Так вот что ближе к неку - на нек и идёт.
А я по совету поменял местами, и ......
Тогда выходит - схема изначальная (вручную-нарисованная) правильная.




Re: СХЕМЫ. Только схемы
StariyDed, 30.09.2018, 08:21

Склероз? Возможно в какой то мере и присутствует, но это к.г. - дело наживное... Все там будем...
На фотке не верно указано подключение звукоснимателей.
Нек - паяется на клемму которая ближе к регуляторам, или если можно так сказать - на нижнюю... Бридж, соответственно, - на верхнюю. Умом, и логикой осмыслить это очень трудно, т.ч. нужно просто запомнить и принять как должное.

Re: СХЕМЫ. Только схемы
Gorbynkov, 30.09.2018, 09:29


Ага..... со временем Ж/Д переполняеться.
Про склероз - без обид. И у меня бывает.
А вот по теме - как и сказал так и сделано.
Припаял нековый к ближнему к потцам.
Ну и ......
Но тогда-ж расхождение с - Читаем "святцы":
"...В остальном схема являет собой несколько модифицированную немецкую: в первом положении галетника работает нековый звукосниматель с двумя громкостями, во втором оба, в третьем бриджевый с обрезом НЧ, в четвёртом нековый с обрезом ВЧ, в пятом гитара выключена..."
.........
Ага вот так как-то - в 1 работает бриджевый с 2 громкостями.
Я бы и видео выложил, да вот уже упаковал гитарку.




Re: СХЕМЫ. Только схемы
StariyDed, 22.02.2019, 18:52

В процессе общения с "Элгавой" решил взглянуть на имеющуюся в разделе принципиальную и монтажную схемы... Был не приятно удивлён выявлением фатальной ошибки, начисто исключающей работоспособность гитары.
Прошу Админов (если возможно конечно) заменить монтажную схему на вот эту:


Re: СХЕМЫ. Только схемы
Uncle Sascha, 23.02.2019, 05:43

Тоочно. Как так получилось?

Re: СХЕМЫ. Только схемы
TrDima, 31.03.2019, 09:16

Восстанавливаю Форманту. Недавно разбирался со схемой Форманты. Слава богу что у меня все работает, только почистил все, пришлось немножко доработать клавиши, чтоб стабильно включались релюшки. Взял за основу схему из первой страницы, нашел 3 ошибки в ней по номиналам. Например, не может керамический конденсатор КМ5 быть номиналом 1000 мкФ. Решил сделать монтажную схему и расположение элементов на плате, может кому понадобиться при ремонте.










Re: СХЕМЫ. Только схемы
TrDima, 31.03.2019, 09:17

Монтажка



Re: СХЕМЫ. Только схемы
StariyDed, 31.03.2019, 09:45


О каких реле речь идёт?!

Re: СХЕМЫ. Только схемы
TrDima, 31.03.2019, 13:31

Ошибочка - имел в виду переключатели

Re: СХЕМЫ. Только схемы
papamischa, 31.03.2019, 15:28

Спасибо, Форманта - вечная головоломка

Re: СХЕМЫ. Только схемы
Stalker, 31.03.2019, 17:25

Всем добрый вечер!Ни у кого случаем не завалялась схема на HURICAN II очень надо!Спасибо!!!

Re: СХЕМЫ. Только схемы
StariyDed, 31.03.2019, 17:56

Ни чем. Это практически таже "Торнадо", только в цельнодеревянном корпусе.
Принципиальная и монтажная схемы не должны отличаться.
Точнее, Вам могут только владельцы этой гитары сказать.
P.S. Принципиальных, а следовательно и монтажных схем "Торнадо", существует несколько... Я лично встречал 3-и или 4-е, но... это всё таже "Торнадо".

Re: СХЕМЫ. Только схемы
StariyDed, 01.04.2019, 06:09


Позор, на мою седую голову!
Я не обратил внимания на эту особенность схемы...
Боюсь, что простым переключением провода здесь не обойтись, т.к. в таком случае "мидл" вообще не будет регулироваться, т.е. будет работать на прямую. Согласитесь, что это не всегда удобно. Придётся подумать... как подключить органы управления уровнями бриджа и нека, для регулировки уровня мидла. Был интересный вариант схемы "Торнадо"... С ним можно попробовать по мараковать..
Тем более, что:
"...Помимо этого в схему входят мастер-громкость, общий тембр ..."

P.S. Приношу свои извинения автору темы за "наезд"... С горяча не разобрался.

Re: СХЕМЫ. Только схемы
StariyDed, 01.04.2019, 07:33

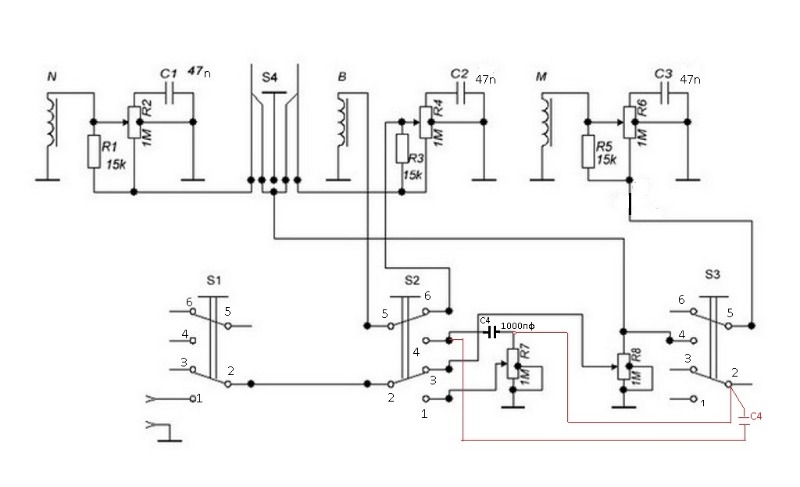

Нечто вот такое должно получиться согласно описанию:
[link]
Конструктивная критика воспринимается положительно.



Re: СХЕМЫ. Только схемы
wolf, 01.04.2019, 14:10

[link] Что то нет никаких других компонентов (сопротивлений, конденсаторов), думаю там лазили. Надо брать схему Деда.

Re: СХЕМЫ. Только схемы
VP, 23.06.2019, 16:09

Крунк-50.


Re: СХЕМЫ. Только схемы
Gorbynkov, 21.07.2019, 09:43

ЛЭМИ ТМ 0600 - усилитель со встроенным эквалайзером производства Люберецкого завода электро-музыкальных инструментов с1985 г. Предназначен для частотной коррекции и усиления электрических сигналов звукового диапазона частот от микшерных пультов и муз инструментов (Электрогита, синтезатор, электроорган).
.....
Схема УНЧ: [link]
.....



Re: СХЕМЫ. Только схемы
KotLeopold, 20.09.2019, 12:27












Пояснения:

Материалы взяты из обзора инструмента "Урал 510Г", с/н 11983: [link]

Представленная схема нарисована "с натуры", по содержанию полностью совпадает со схемой starosta: [link] ( [link] , [link] ).

А также почти полностью совпадает со схемой Я-Ха: [link] ( [link] , [link] - см. позицию "УРАЛ 510 Г" ):
не считая порядка нумерации постоянных резисторов R4-R6, единственным отличием является номинал регулятора общей громкости R3:
- у Я-Ха: R3 68 кОм
- на данном инструменте, а также у starosta: R3 470 кОм

В остальном - только разница в графическом отображении.


Re: СХЕМЫ. Только схемы
KotLeopold, 25.09.2019, 20:47






Примечание:
( [link] )


Re: СХЕМЫ. Только схемы
StariyDed, 26.09.2019, 05:58

Всё верно...
В дополнение - экранированный кабель для переходника желательно покупать качественный, медный.
В последнее время, на рынке обильно присутствует омеднённый алюминий и сталь.
Очень не советую использовать для этих целей обрезки не дорогих экранированных соединительных кабелей от различной оргтехники.

Re: СХЕМЫ. Только схемы
metrolog, 22.11.2019, 14:59

Схема DEFIL ASTER ROCK



Re: СХЕМЫ. Только схемы
Сhelya, 23.01.2020, 16:47

Коллеги, а может кто-то нарисовать монтажную схему для 12-струнного адмирала по описанию в Музеуме Я-Хи [link]

Электроника инструмента, смонтированная на пикгарде из трёхслойного пластика, состоит из двух нестандартных хамбакеров в металлических корпусах с регулируемыми винтами-магнитоводами, микротумблера на два положения, позволяющего выбрать либо нековый либо бриджевый звукосниматель (в первой партии стояли сепаратные тумблеры для каждого датчика в отдельности), трёхпозиционного свитчера на верхнем роге, позволяющего подключать катушки некового звукоснимателя последовательно, параллельно и в режиме сингла, селективных линеек тембр-громкость для каждого звучка.

?

Re: СХЕМЫ. Только схемы
StariyDed, 19.02.2020, 18:22

Коллеги!

Сейчас усиленно занимаюсь воссозданием вот такого "Крунка":

[link]

и столкнулся с тем, что на прочь отсутствует (или я тупо не нашел на форуме), принципиальная схема ЭГ именно с таким набором элементов управления.
В связи с этим, нижайшая просьба к владельцам подобного чуда...Если есть схемка (принципиальная или монтажная) - дайте пожалуйста, а если нет, то хотя бы чёткими фотографиями монтажа и списком номиналов комплектующих одарите.

Re: СХЕМЫ. Только схемы
Izol, 19.02.2020, 18:25

Так в Музеуме описано, как что работает.
Мой далеко, сложно добраться.

Re: СХЕМЫ. Только схемы
StariyDed, 20.02.2020, 05:42

Владислав!

Так я уже отрисовал по описанию, но... хотелось бы с номиналами утвердится и уже в раздел выложить.

Всё понимаю и не настаиваю т.к. и у самого много чего не упорядочено. Может быть ещё кто то из форумчан откликнется.

Re: СХЕМЫ. Только схемы
kaldos, 09.07.2020, 11:03

Электрическая часть гитары "Урал", модель 650-А



[link]
Схема воссоздана с активным участием коллеги Stin3000, он же Алексей. С уважением.

Re: СХЕМЫ. Только схемы
KotLeopold, 23.07.2020, 11:54

Дополнительная визуализация к данной схеме от Алексея (Stin3000): [link]
Продублирую её ниже:

По сообщению автора, нужно аккуратно соотносить фото с итоговой схемой, т.к числовые обозначения некоторых компонентов и номера контактов П2К на них отличаются.






Дополнительные фото электрической части от того же автора ( [link] ):





Re: СХЕМЫ. Только схемы
kaldos, 06.11.2020, 08:33

Электрическая часть электрогитары ВОЛНА



[link]

При анализе принципиальной схемы устройства "Электроника Б12.011", выяснилось, что схема его фэйзера является прототипом схемы гитары "Волна".
Благодаря этому факту, удалость полнценно восстановить представленную здесь схему гитары Волна.
Исправленная схема по ссылке.

Re: СХЕМЫ. Только схемы
Cdur, 15.11.2020, 17:16

Диптон - устройство объемного звучания
Ссылка для скачивания описания со схемами в формате djvu:
[link]







Re: СХЕМЫ. Только схемы
Svetliy_metall, 08.12.2020, 16:04

[quote]
Электрическая часть электрогитары ВОЛНА



[link]
[/quote1607443135]
Сделал печатную плату в формате SprintLayout 6


volna.zip]_.zip

Re: СХЕМЫ. Только схемы
SPA, 05.05.2021, 06:40

электрика иоланы суперстар из комплекта чертежей НИКТИМПа











Re: СХЕМЫ. Только схемы
kaldos, 16.06.2021, 04:48

Электромонтаж пикгарда гитары MUSIMA Eterna de Luxe



[link]
Спасибо за помощь в работе с материалом "Роману 66" и Андрею "Expert"

Re: СХЕМЫ. Только схемы
kaldos, 17.06.2021, 08:34

А это вариант монтажа пикгарда электрогитары MUSIMA Eterna de Luxe с применением переключателей других типов, отличных от оригинальных



[link]

Re: СХЕМЫ. Только схемы
midiez1997, 29.07.2022, 05:29

схема Jolana Basso X, применима и к другим гитарам с двумя галетниками:)



Re: СХЕМЫ. Только схемы
Izol, 24.08.2022, 14:38

Коллеги, оставьте, пожалуйста, для других площадок попытки модернизации и "улучшения" советских электрогитар. Мы здесь не за этим собрались.

Re: СХЕМЫ. Только схемы
midiez1997, 14.08.2023, 05:52

Схема Jolana Studio Bass:


Re: СХЕМЫ. Только схемы
edgecrusher, 23.11.2023, 18:23

Для удобства пользования "раскрашенная" версия схемы для Jolana D-Bass.

Распаяв звукосниматели и испытав их мультиметром, с учетом указанного на схеме начала катушки и цветовой дифференциации проводников звукоснимателей - должно быть собрано так:




По факту, похоже, что с завода сделано криво: звукосниматели (нэк и бридж) соединены в противофазе (фото взято с форума "СГ"), на моем D-Bass бриджевый сингл красным проводом тоже "сидит" на массе и еще, мелочь, а неприятно - "горячий" сигнал с хамбакера взят с северной катушки.



Для себя распаял так:




Re: СХЕМЫ. Только схемы
Тот_самый_АМ, 11.12.2023, 01:23

*Заметил что картинка из альбома схем пропала, камешек в мой огород, кидаю на внутренний сервер*




Ввиду того, что у многих возникают проблемы со сборкой по данной схеме - монтажная схема. Цифрами обозначены куда-какой провод припаивается; B, M, N - обозначения датчиков (B- Bridge, он же "нижний"; M - Middle, он же "средний"; N - Neck, он же "верхний").
