MICROFONOS SOVIETICOS
Я-Ха, 06.05.2018, 23:46







MICROFONOS SOVIETICOS



Очередное собрание бессмысленной информации, которая, однако, может вызвать праздное любопытство у читающей публики.

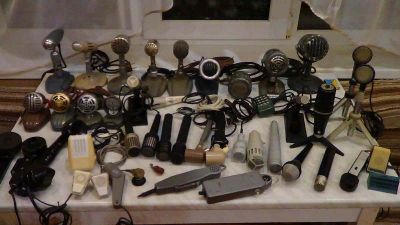

Меня, как практикующего певца ротом, давно интересовали те чудесные приспособления, которые умеют правращать колебания воздуха в электрические сигналы. То есть - микрофоны. Первым микрофоном, попавшим мне в руки был прилагавшийся к бобиннику ОРБИТА-106 октававский МД-282. А дальше пошло-поехало, и в какой-то момент меня торкнуло, что неплохо бы прикинуть, а какие вообще микрофоны выпускала промышленность Советского Союза? И я влез в интернет, и очень быстро понял, что та пара десятков изделий, которая находится в постоянной ротации ностальгирующей памяти наших поседевших бойцов - это капля в море разливанном, которое успели напрудить пытливые умы совейских инженеров.

Данный материал, кака бычьна, не претендует на всеобъятность, поскольку, перефразируя дедушку Ленина, можно сказать, что "микрофон так же неисчерпаем, как и атом". Это только то, что удалось отловить на просторах мировой паутины и в советских книжках, не углубляясь в дебри звукооператорских форумов (где практически все ссылки давно битые - кстати о птичках - храните фотки на сервере sovietguitars!). Естественно, я ограбил половину интернета (в первую очередь, сайты Виртуальный музей и справочник - Отечественная Радиотехника ХХ века и Справочник Ретротехника.Ру), и счастливые владельцы авторских прав на использованные изображения могут заявить о нарушении - я либо уберу контрафактные картинки, либо с удовольствием размещу ссылки на первоисточники.

Более того, вы не найдёте здесь душещипательных историй копирования западных образцов, сравнения прототипов, трагических подробносей реституции немецкого оборудования и технологий. Более того - здесь нет никаких технических данных на перечисляемые микрофоны (просто потому, что далеко не на все экземпляры они у меня есть, а я люблю единообразие оформления больших массивов информации), и даже приблизительной хронологии.

Просто смотрите - и наслаждайтесь.


ДИНАМИЧЕСКИЕ МИКРОФОНЫ

Самую обширную группу составляют, естественно, динамические микрофоны. Это рабочие лошадки, от вполне добротных концертных и студийных и до чисто номинальных, которыми комплектовались при продаже магнитофоны. В настоящий момент наиболее импозантные возрастные экземпляры перекочевали в разделы антиквариата на соответствующих сетевых аукционах, а самые массовые модели радиолюбители пытаются подарить друг другу, но получается это из рук вон плохо.


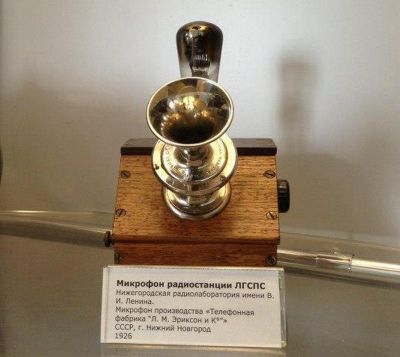

Ленинградский завод им. Кулакова

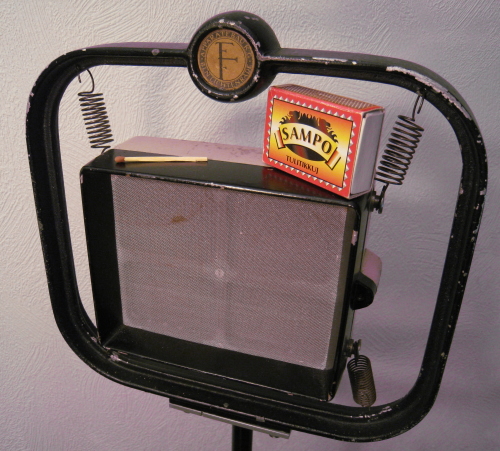

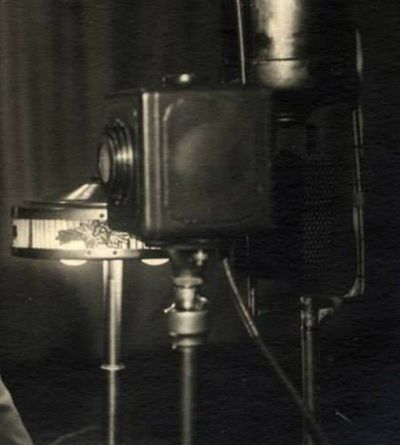

Угольный микрофон 1935 года.

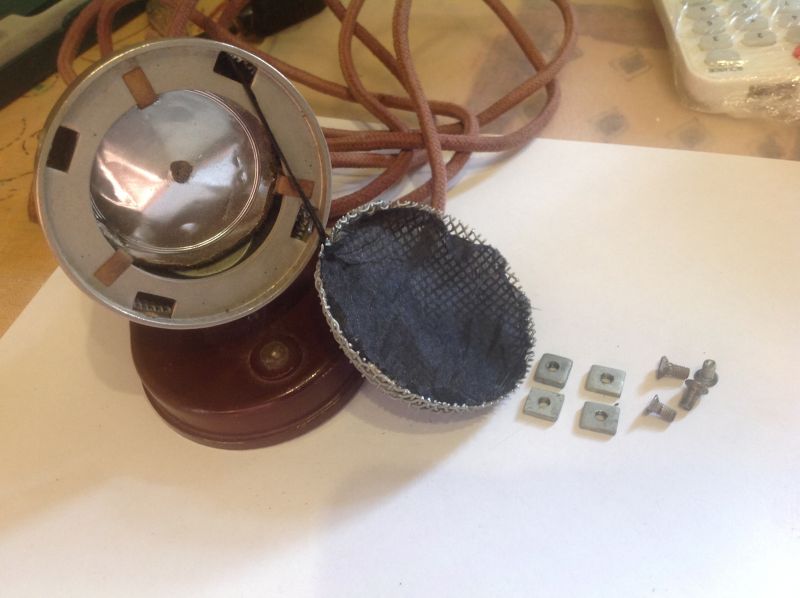

Ленинградский завод радиоизделий МД-2

Собственно, как видно на фото - довольно примитивный микрофон, в качестве капсюля которого используется небольшой динамик.




Ленинградский завод радиоизделий МД-30

Несравненно более солидное изделие в массивном яйцеобразном металлическом корпусе.




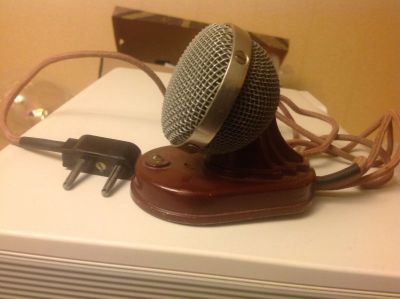

Одесский завод КРАСНЫЙ ОКТЯБРЬ IIМДМ-1

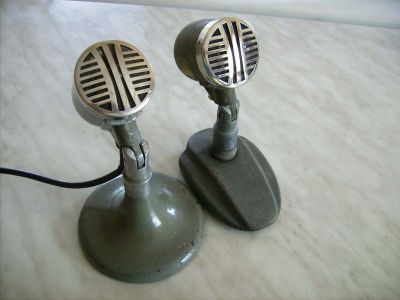

Трогательный микрофон, выпускавшийся в двух разновидностях корпусов.




Одесский завод КРАСНЫЙ ОКТЯБРЬ МДМ-2

Второе поколение одесских микрофонов.




Одесский завод КРАСНЫЙ ОКТЯБРЬ СДМ

Видимо выпускавшаяся "по лицензии" ОКТАВЫ Одесская версия микрофона.





ИРПА МД-35

Разработка Института радиовещательного приема и акустики им. Попова, входящая в когорту микрофонов, продающихся нынче на всевозможных аукционах под вывеской "ретро! 100500 тысяч денег!".




ОКТАВА ДМК

Микрофон, упоминаемый в литературе но во плоти пока не явленый.




ОКТАВА СДМ

Один из ранних опытов тульской ОКТАВЫ, выполненный во вполне характерном "сталинском" стиле.




ОКТАВА РДМ

Его родной брат, уже более человеческого свойства.




КИНАП IМД-37

Крупномембранный динамический микрофон Ленинградского завода КИНоАПпаратуры.




КИНАП ПОНС-3

Загадочный настольный девайс.




КИНАП 82А-2

Насколько я понимаю, в названиях ленинградских моделей цифрово-буквенный префикс обозначал тип используемого капсюля.

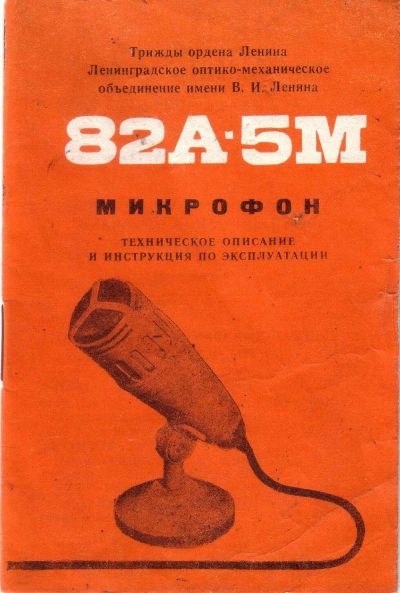

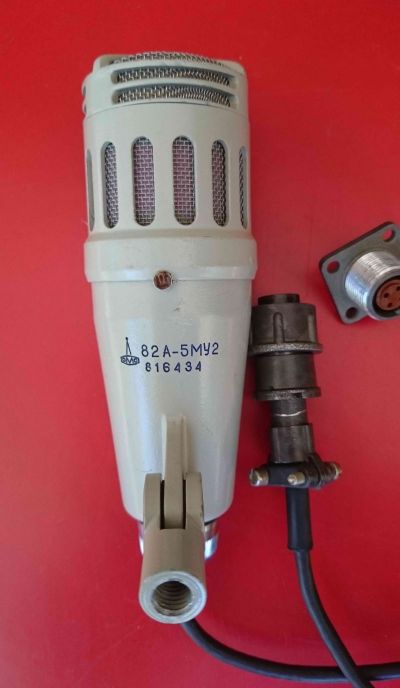

КИНАП 82А-5М

Хорошо известный нам относительно доступный микрофон, производство которого началось ещё до того, как КИНАП вошёл в Ленинградское Оптико-механическое объединение (ЛОМО).




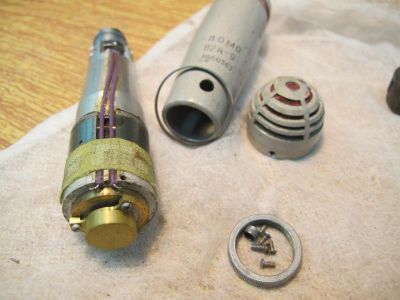

ЛОМО 82А-5М

Тот же микрофон, но уже с логотипом ЛОМО.

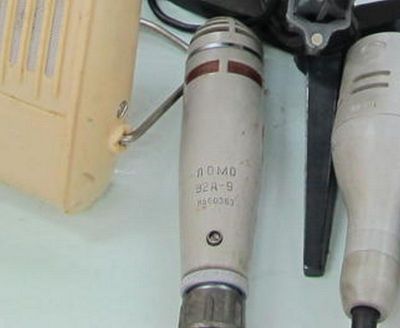

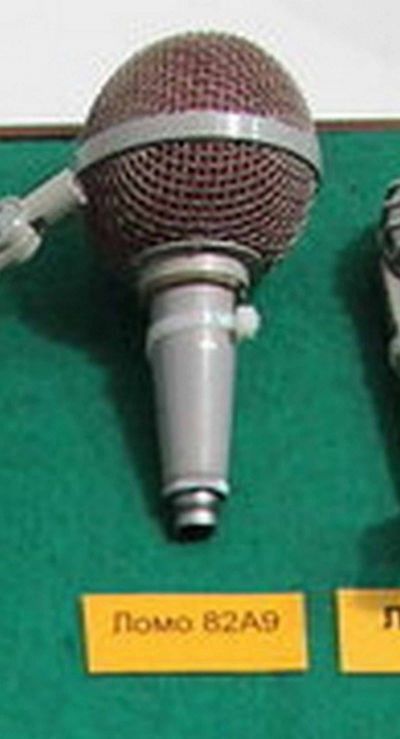

ЛОМО 82А-9

Редкая модель - по крайней мере, даже фоток в сети практически нет.




ЛОМО 82А-11

Настолько редкая модель, что удалось найти только такое фото из журнала РАДИО №2/1969 год.




ЛОМО 82А-12

Сравнительно распространённый микрофон всё с тем же капсюлем 82А.




ЛОМО МД-300

Его более поздняя инкарнация.




ЛОМО МД-53

Микрофон с двумя капсюлями, позволяющими выбирать различные варианты направленности, примерно как у AKG D36.




ЛОМО МД-56

Следующая версия двухкапсюльного микрофона с селектором направленности.




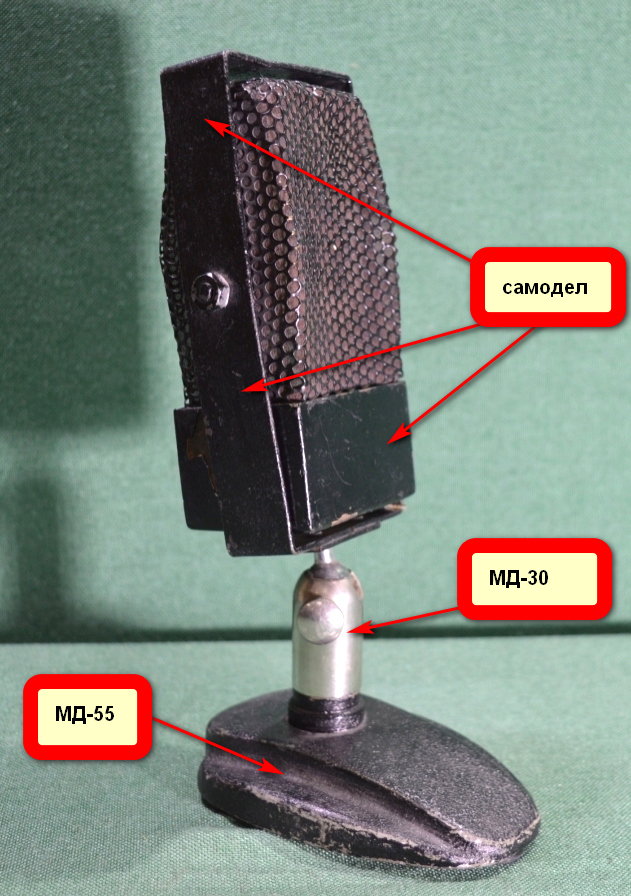

ОКТАВА МД-30

Тульская версия ленинградского микрофона.

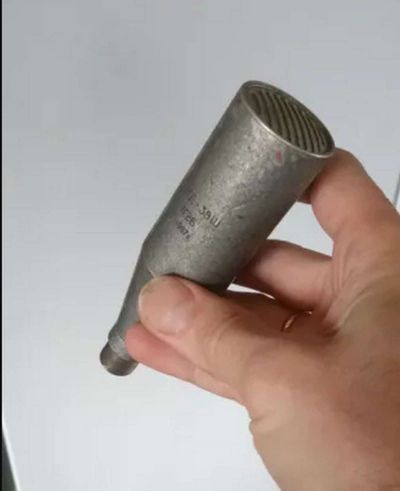

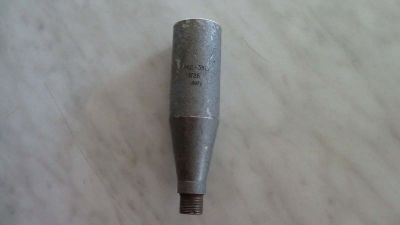

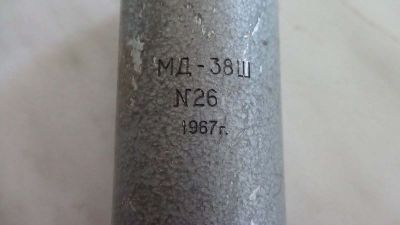

ОКТАВА МД-38Ш

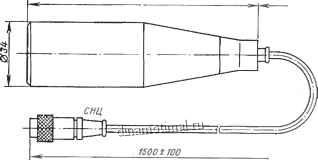

Измерительные микрофоны от шумомера.




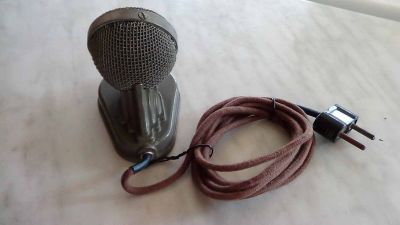

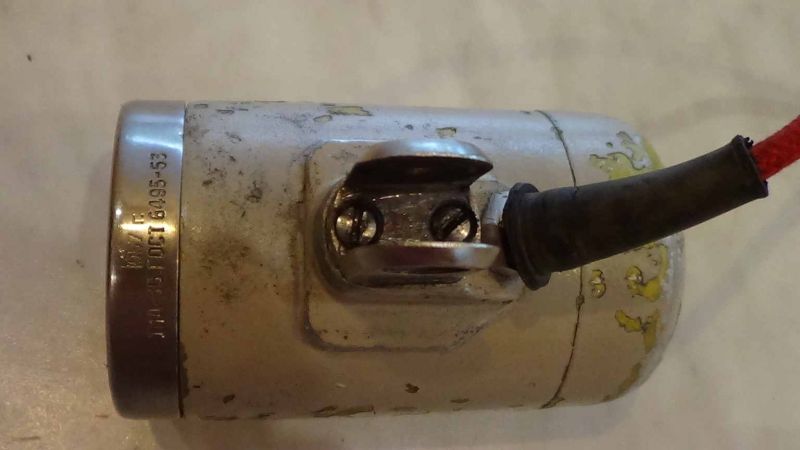

ОКТАВА МД-41

Милый малыш, слегка напоминающий одесский IIМДМ-1.




ОКТАВА МД-42

Следующая инкарнация. Запомните эту голову.




ОКТАВА МД-44

Многофункциональный малогабаритный микрофон (имевший два варианта корпуса), который мог использоваться как стационарный, репортёрский и даже в составе интеркома.








ОКТАВА МД-45

Собственно, модификация корпуса.




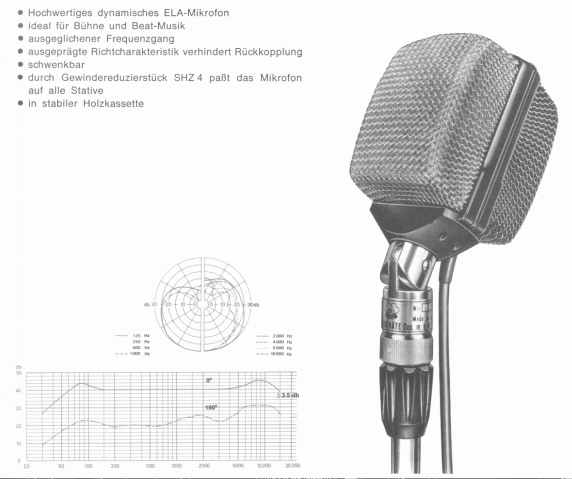

ОКТАВА МД-46

Солидный винтажный микрофон, отлично подходящий для "тоталитарного" декора.




ОКТАВА МД-47

Одно из самых распространённых изделий ОКТАВЫ, "мыльница", прилагавшаяся к магнитофонам. Жрецы паяльников почему-то очень любят упоминать встроенный в корпус "трансформатор".

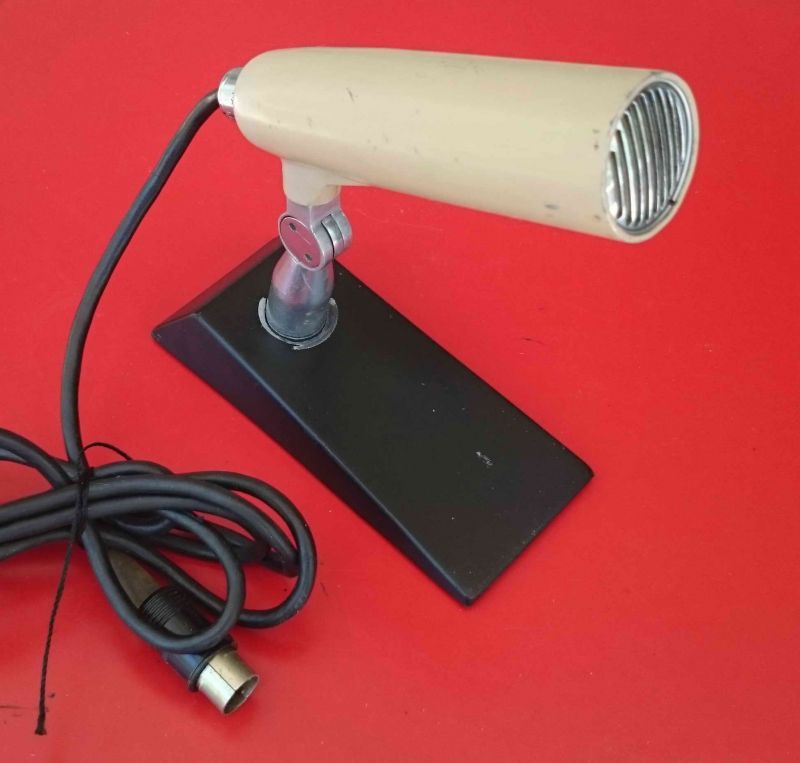

ОКТАВА МД-52А

Вполне стильный настольный микрофон в металлическом корпусе.




ОКТАВА МД-52Б

И его же версия "для бедных", в пластмассе.




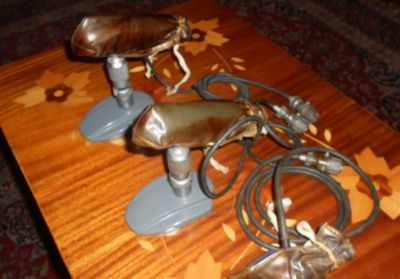

ОКТАВА МД-52Б-СН

Построенный на основе двух МД-52Б набор для любительской стереофонической записи.




ОКТАВА МД-54

Очередной редчайший зверь из "красной книги" - журнала РАДИО за февраль 1969 года - петличный микрофон.




ОКТАВА МД-55

Классический ОКТАВАвский микрофон с головой как у МД-42, особо ценимый нашими гармошечниками - его форма напоминает им "Зелёную пулю" SHURE 520DX.

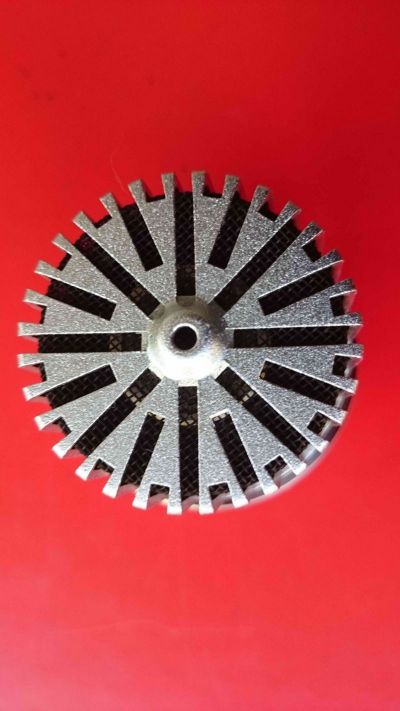

ОКТАВА МД-57

Очень симпатичная "ромашка" на ножке.

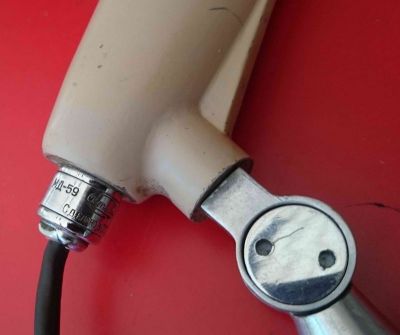

ОКТАВА МД-59

По сути - вариация МД-45.




ОКТАВА МД-61

Крайне редко встречающийся микрофон, по крайней мере я вживую таких не видел.




ОКТАВА МД-62

Более привычный вариант петличного микрофона с креплением на клипсе.




ОКТАВА МД-63

И второй - с креплением на булавке.




ОКТАВА МД-64

Мимимишечный пластмассовый сфинкс В подставке, кстати, скрывается трансформатор.




ОКТАВА МД-64А

Односторонненаправленный динамический микрофон с кнопкой включения для аппаратуры, имеющей дистанционное управление - например, для диктофонов или мегафонов.




ОКТАВА МД-64М

То же самое, но укомплектованное ещё и клипсой для цепляния на одежду.






ОКТАВА МДО-1

Остронаправленный микрофон, разработанный по легенде специально для Кремлёвского дворца съездов.




ОКТАВА МД-65А

Малогабаритный динамический микрофон, в природе почти не встречающийся.

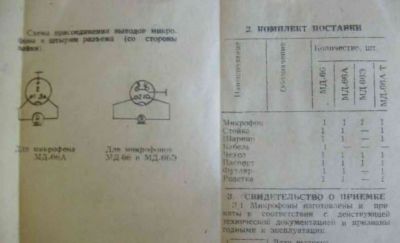

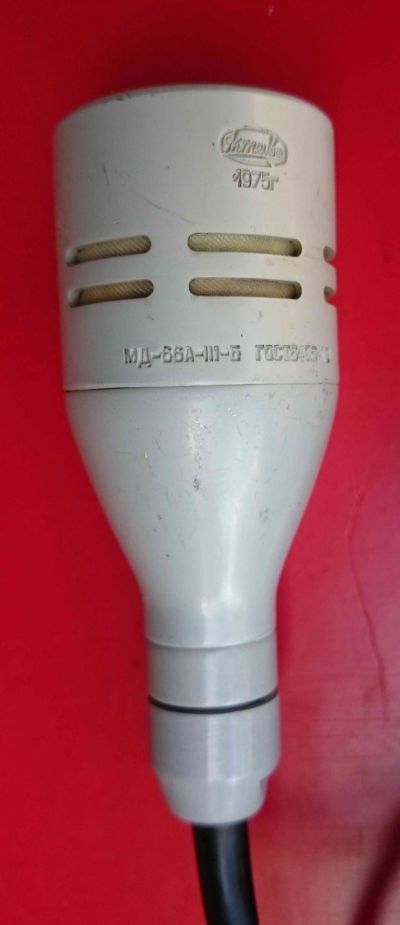

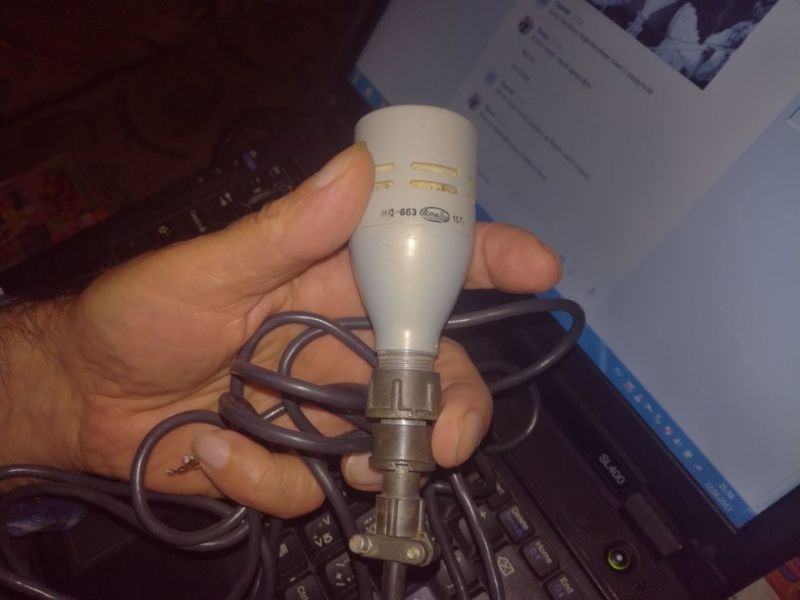

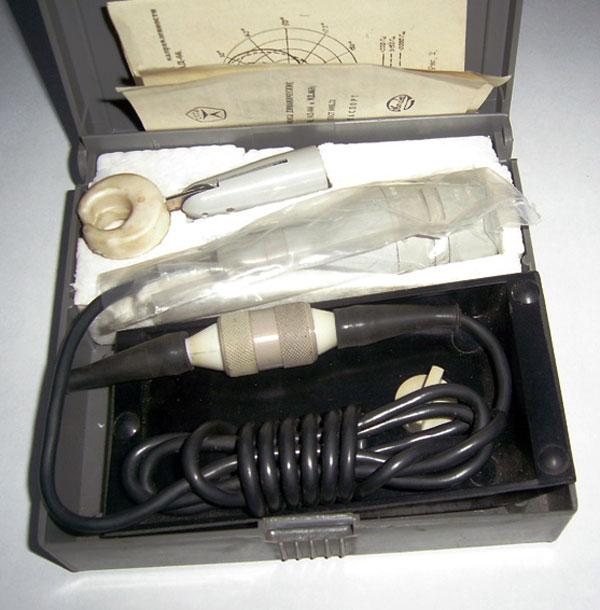

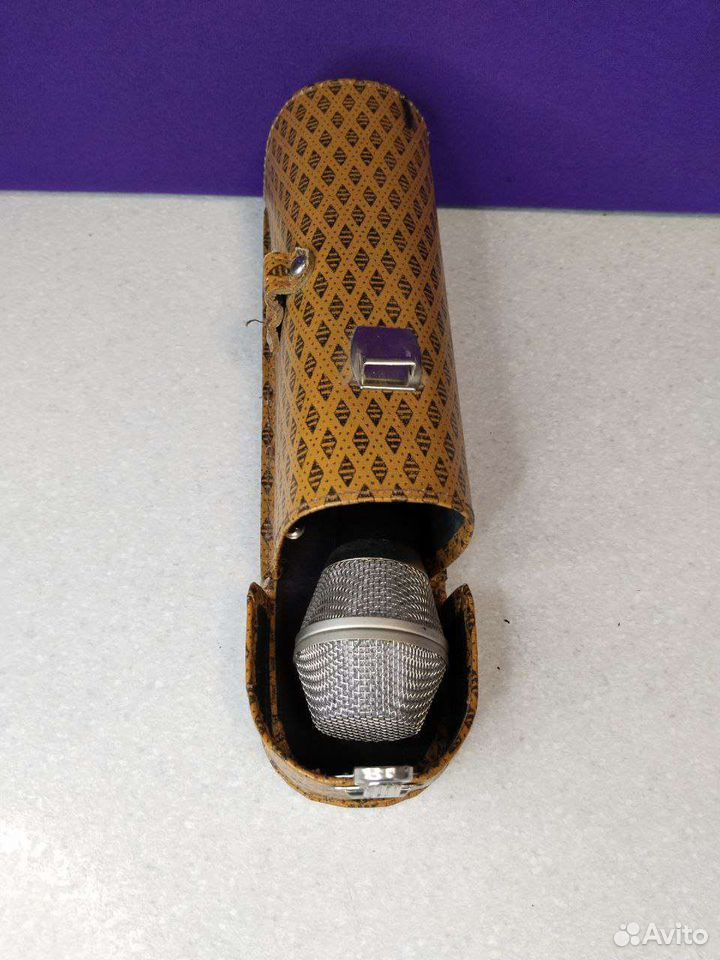

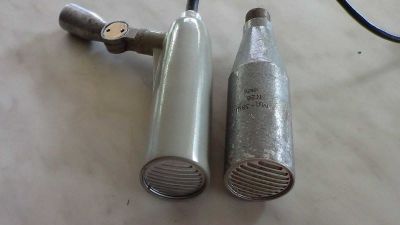

ОКТАВА МД-66А-III-Б

Знаменитая "бутылочка", высоко ценившаяся музыкантами самодеятельных ВИА.




ОКТАВА МД-68

Опять же, редкий зверь - очень жалею, что как-то пожабился купить такой на украинском интернет-аукционе Без пафосной ветрозащиты, впрочем, выглядит совсем не так эпично.




Опытный Завод ВНИИРПА им. А.С. Попова МД-69

Студийный универсальный микрофон с дистанционным управлением диаграммы направленности.




ОКТАВА МД-71

По сути - просто МД-52 без "жалюзи" на хвостовике, но считался "измерительным".




ОКТАВА МД-78

Прототип хорошо известного концертного микрофона МД-78А.

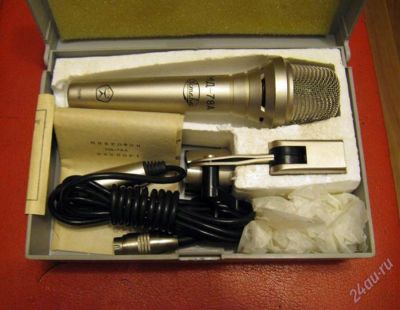

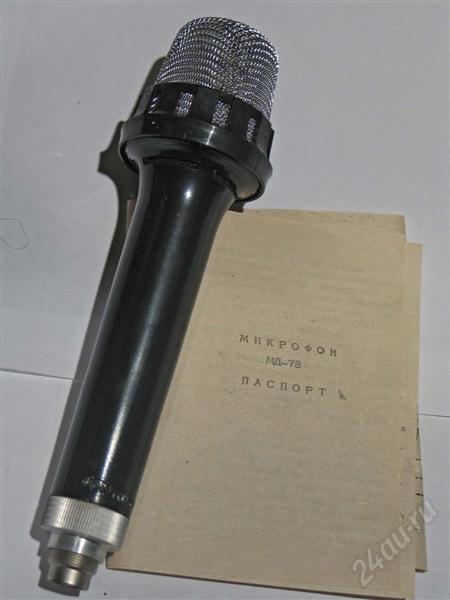

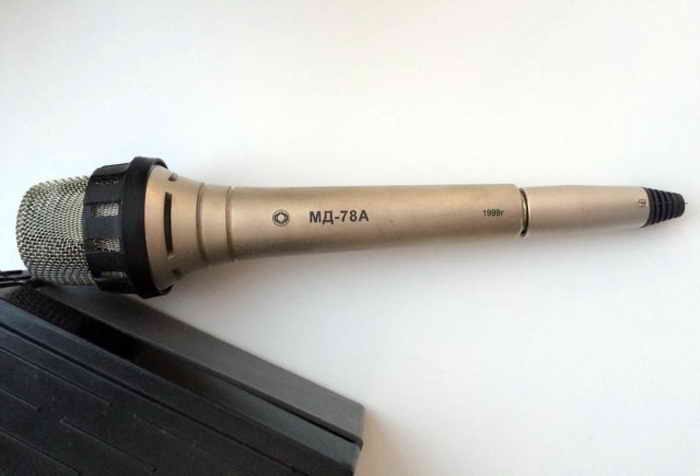

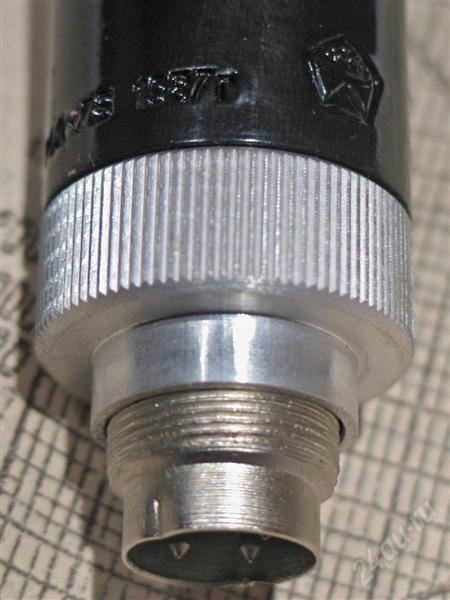

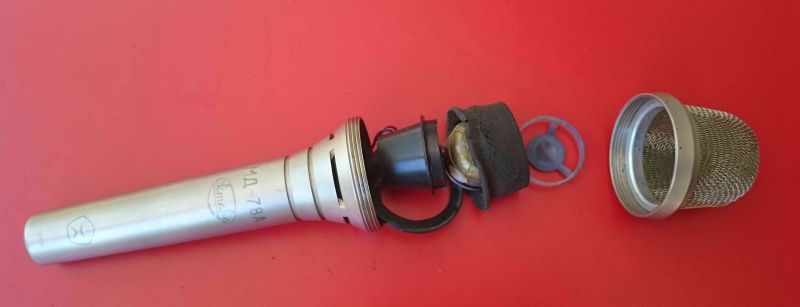

ОКТАВА МД-78А

Концертный микрофон: благодаря эластичному подвесу капсюля и встроенной ветрозащите не ловит паразитные шумы.

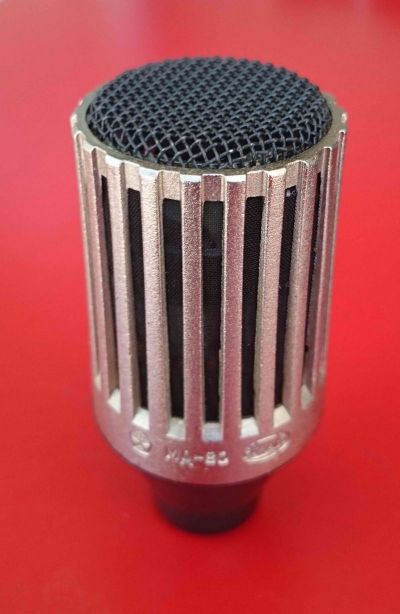

ОКТАВА МД-80

Голова-капсюль, за счёт различного обрамления превращавшаяся в различные микрофоны.




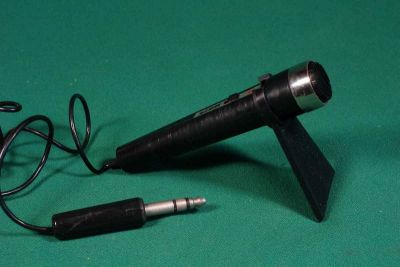

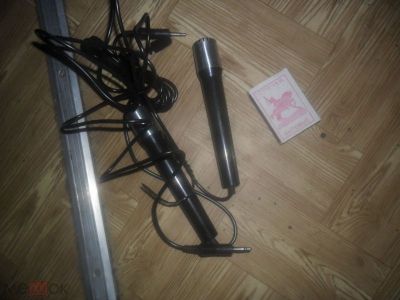

ОКТАВА МД-80А

Ручной микрофон для любительской звукозаписи.




ОКТАВА МД-80Б

Речевой микрофон для стационарного размещения.




ОКТАВА МД-80М

Капсюль для установки в залах с не очень хорошей акустикой - для заседаний и т.д.




ОКТАВА МД-82

Прототип МД-282 и МД-382.




ОКТАВА МД-84М

Родной брат МД-64М, но функция выключателя - отключение самого микрофона.




ОКТАВА МД-85А

Старый знакомый, для любительской звукозаписи.




ОКТАВА МД-186

Вообще невиданный зверь, но выглядящий весьма убедительно. Хотя тоже, наверняка, окажется на самом деле каким-нибудь "измерительным"




ОКТАВА МД-200

Один из самых распространённых в СССР микрофонов - "пистолетик", прилагавшийся к бытовой аудиотехнике.




ОКТАВА МДС-200

Собранный на основе двух МД-200 комплект для стерозаписи.




ОКТАВА МД-201

"Треугольник", число которых просто зашкаливает. Не самый лучший экспонат данного бестиария, но для диктофонной записи речи вполне сгодится.




ОКТАВА МД-271

"Наследник по прямой" МД-71.




ОКТАВА МД-282

В принципе, тот же МД-200, но в более солидном корпусе. Также шёл в комплекте к магнитофонам.

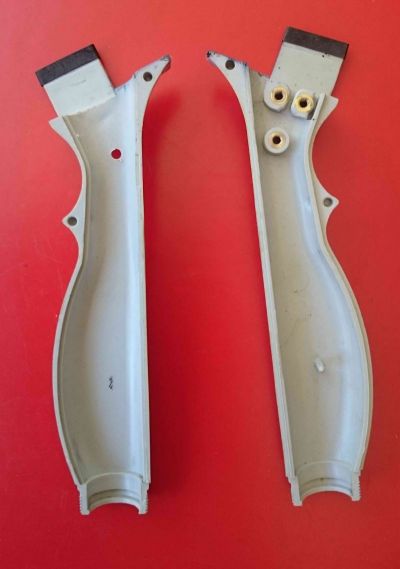

Готовя этот материал с некоторым шоком узнал, что корпуса у них были ещё и серые.




ОКТАВА МД-364Б

Следующее воплощение МД-64 с кнопкой дистанционного включения магнитофона.




ОКТАВА МД-380

Головка МД80 но уже с пластмассовым кожухом.




ОКТАВА МД-380А

МД-80А со слегка модифицированным корпусом.






ОКТАВА МД-380Б

Собственно, этот капсюль выпускается ОКТАВОЙ до сих пор.




ОКТАВА МД-382

Родной брат МД-282, столь же щедро досыпавшийся в коробки с магнитофонами.






КОНДЕНСАТОРНЫЕ МИКРОФОНЫ

Следующую группу микрофонов составляют конденсаторные, и это, как говорится, уже "совсем другая математика". Это, можно сказать, каста брахманов. Ну и стоили они соответственно. А сколько они стоят сейчас (особенно ламповые) - вообще страшно. Возможно, поэтому почти все они давно проданы на ебеях и вывезены за бугор.


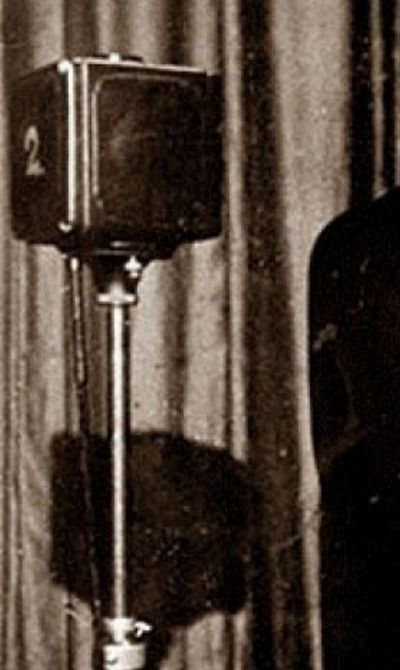

Ленинградский завод им. Кулакова МК-2

Вероятно один из первых отечественных конденсаторных микрофонов, разработанный в 1934 году в Ленинграде.




Ленинградский завод им. Кулакова МК-3

Более поздняя модель 1936 года.




ИРПА им. А.С. Попова МК-3

Ещё одно ленинградское детище, разработанное в Институте радиовещательного приема и акустики. Исключительно футуристическая вещь, способная служить иллюстрацией к книгам Казанцева и Ефремова.

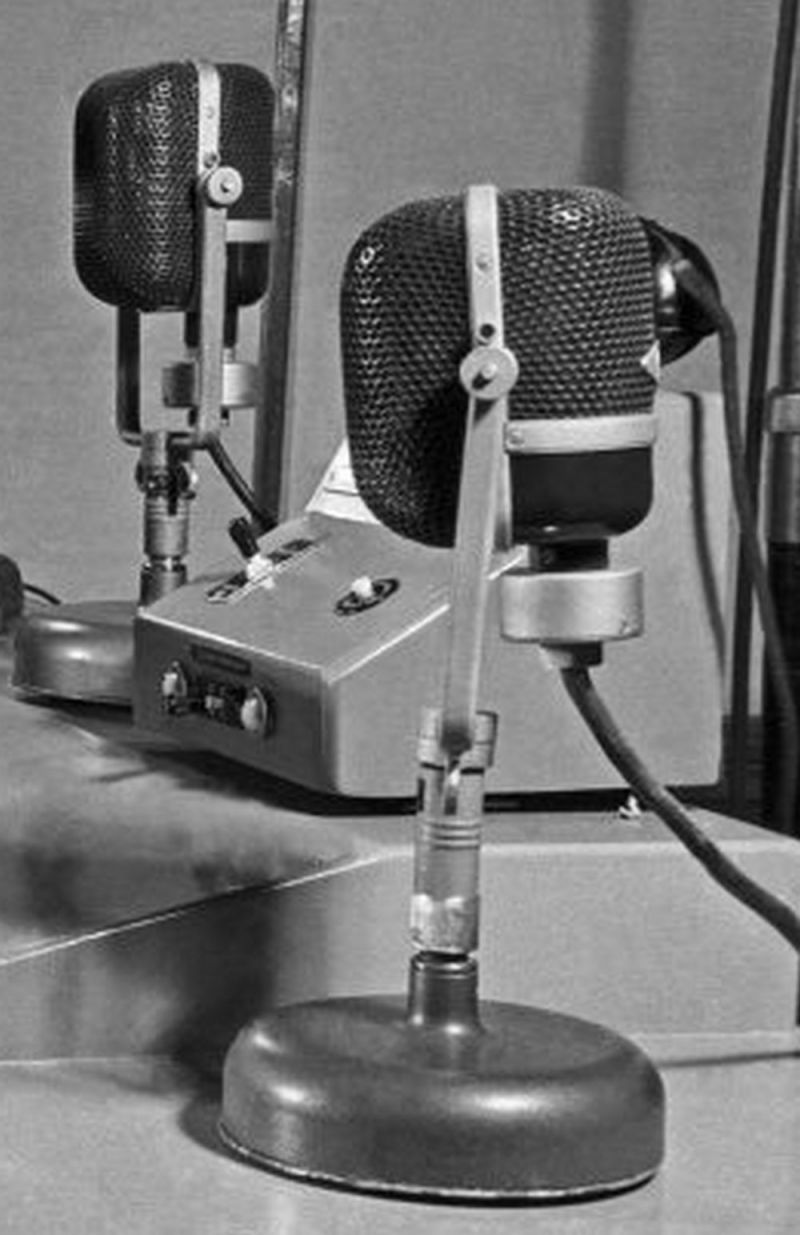

КИНАП 10А-1

Раннее изделие Ленинградского завода киноаппаратуры.






КМД-2

Нет, это не перевёрнутый знак "мерседеса". Это конденсаторный микрофон - исключительно стильный и винтажный.




КИНАП 19А-1

Первый конденсаторный микрофон с капсюлем 19А, послужившим основой для целого семейства легендарных ламповых микрофонов.




ЛОМО 19А-3

Фото из интернета, поэтому, в общем-то, нет гарантии, что это не один из примеров ублюдочного "рестайлинга" старых микрофонов, когда легендарные потроха вкрячиваются в современные корпуса под гунявые мантры о том, что "совейские инженеры нихрена не понимали" (при этом получившиеся кентавры покупаются западными ценителями только из-за советской начинки). К сожалению, данная практика ныне получила широкое распространение.

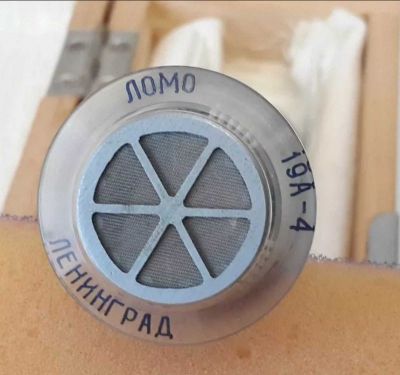

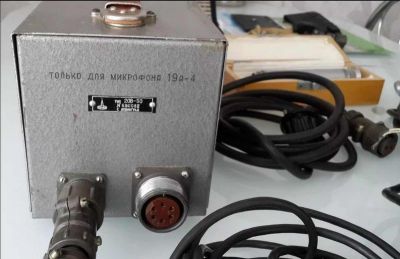

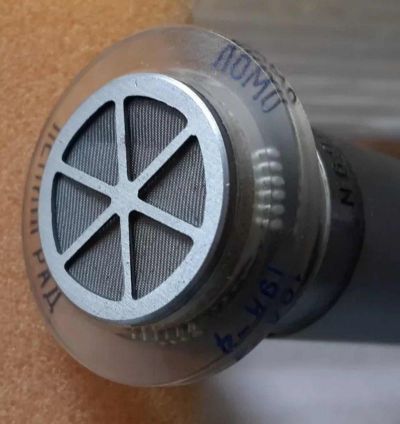

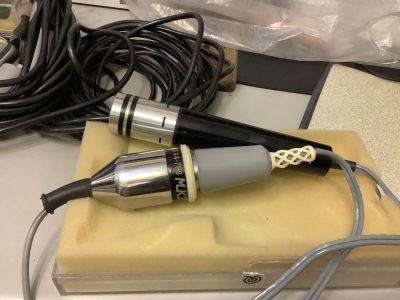

ЛОМО 19А-4

Пара микрофонов для записи по системе ХY.




ЛОМО 19А-5 (НИКФИ КМ-58)




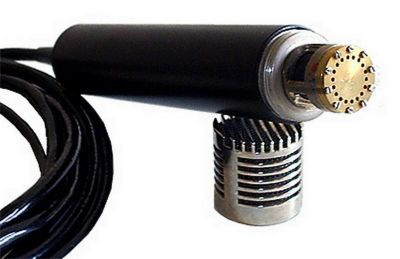

ЛОМО 19А-9

Один из самых признанных и ценимых ламповых микрофонов ЛОМО. Цена за комплект - до 3000 долларов.




КИНАП 19А-10

Очень симпатичный редкий толстячок.




ЛОМО 19А-13

Про следующие модели я сказать не могу вообще ничего, поскольку увидел их на картинках, когда собирал материалы. Так что просто смотрим.




ЛОМО 19А-14




ЛОМО 19А-18




ЛОМО 19А-19

Ещё один из самых признанных и легендарных комплектов (помимо ветрозащиты, подвеса и кофра в набор обязательно входит специальный блок питания, без которого вся эта благодать работать не буддет). Цена комплекта сопоставима с ценой на ЛОМО 19А-9.




ЛОМО 19А-21

Про эту и следующую модель тоже ничего не знаю, к сожалению.




ЛОМО 19А-22




ЛОМО 19А-33

Микрофон с капсюлем 19А и регулировкой фронтальной и тыльной чувствительности.




ЛОМО 19А-37

Микрофон с капсюлем 19А в виде киношной "пушки".




ЛОМО 19А-39

Ещё одна "пушка".




ЛОМО 21А-1 ЦКБК

Новое поколение капсюлей - 21А.




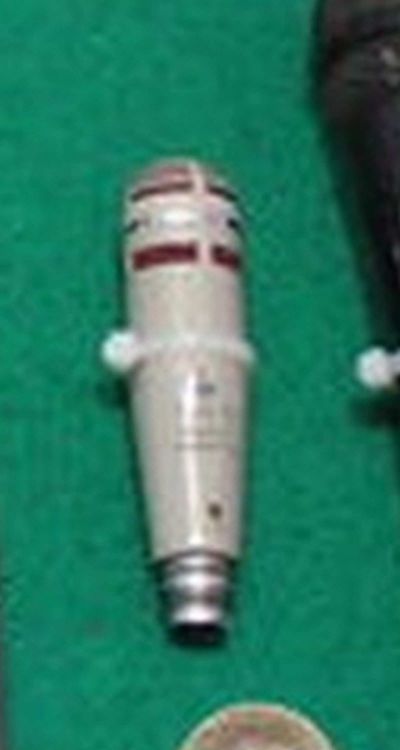

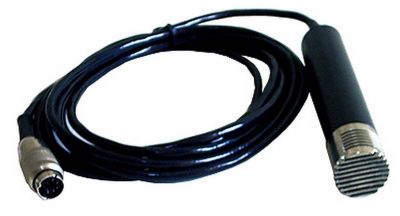

ЛОМО 21А-7

Малоформатный петличный конденсаторный микрофон.

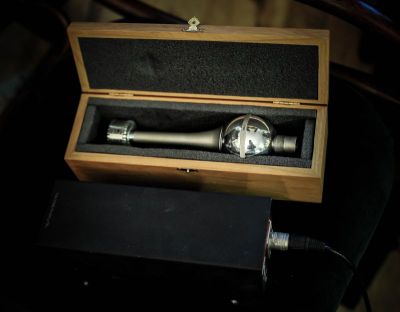

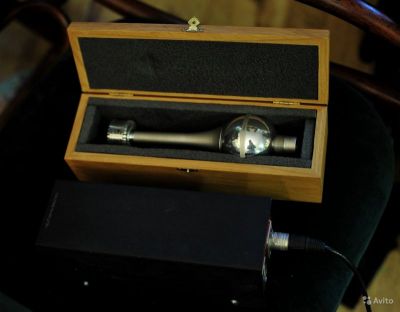

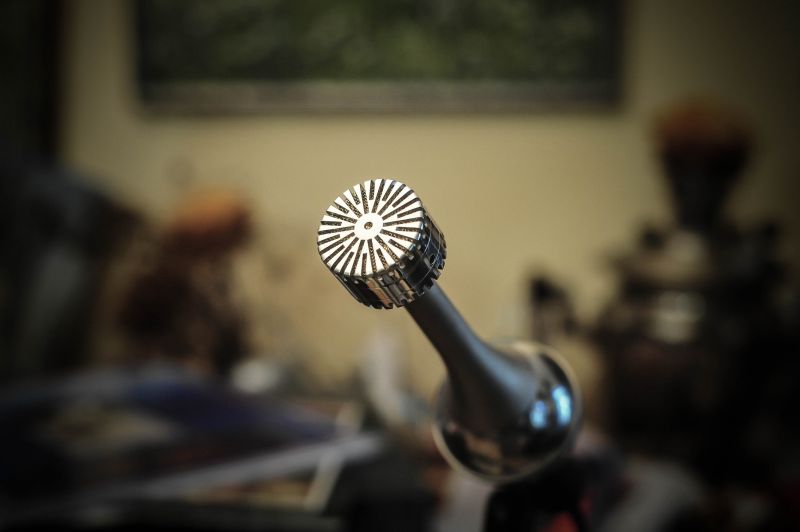

ЛОМО КА "Ленин"

Совершенно безупречная космическая форма, способная свести с ума и постановщиков современных саг, не говоря уже о Кубрике. Я даже боюсь себе представить, как оно звучит!




ЛОМО КМС 19-05

Объединение ЛОМО выпустило девять комплектов для решения самых разных задач профессиональной звукозаписи - для кино, для измерений, для записи музыки и т.д. В комплект входили металлический кейс с двойным дном и несколькими отделениями, конденсаторные микрофоны различной направленности, подвесы, блок питания, ветрозащита, кабели и прочее.




ЛОМО 8А-3

Более поздняя серия микрофонов с капсюлем 8А.




ЛОМО 8А-5




ЛОМО 8А-11




ЛОМО 8А-13

На основе этого капсюля делали даже "пушки".




ЛОМО 8А-15




ЛОМО 8А-19

Очередная "пушка".




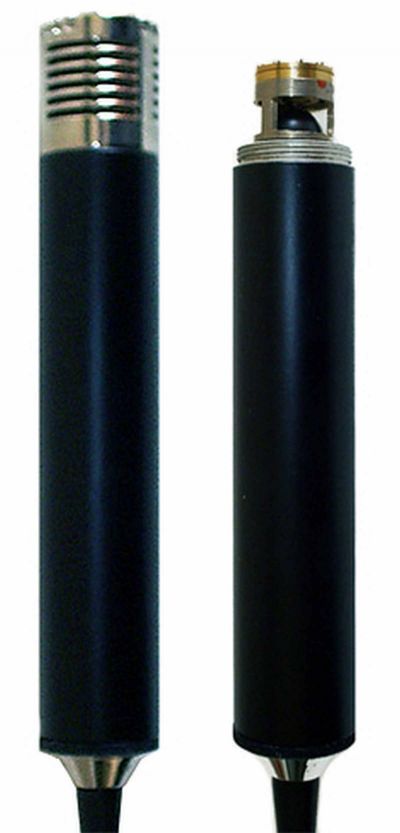

ЛОМО УМ-53

Универсальный микрофон со сменными капсюлями: ненаправленным 8А1, кардиоидным 8А3 и "восьмёркой" 8А15.

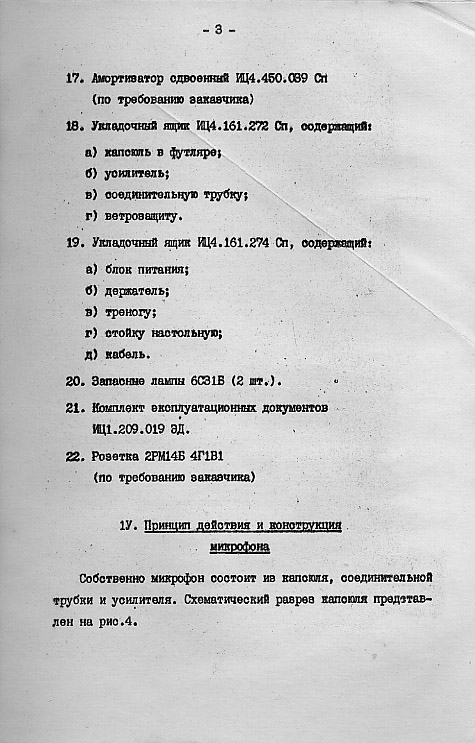

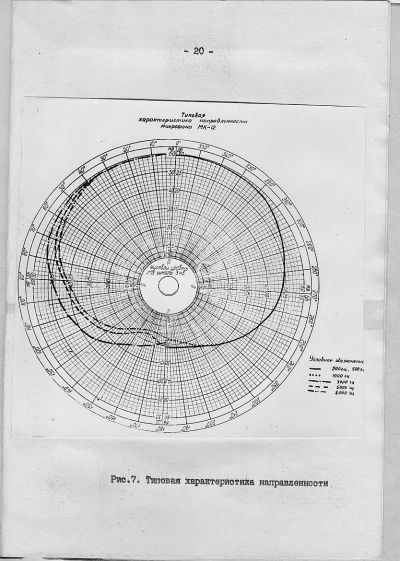

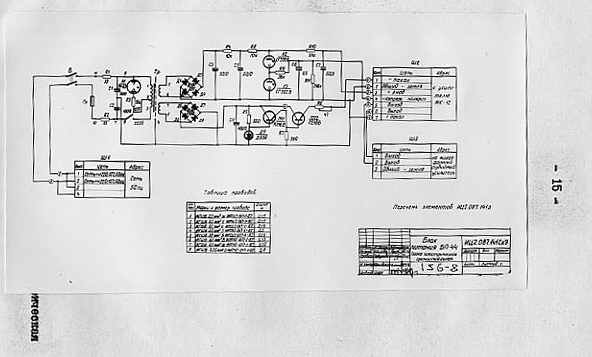

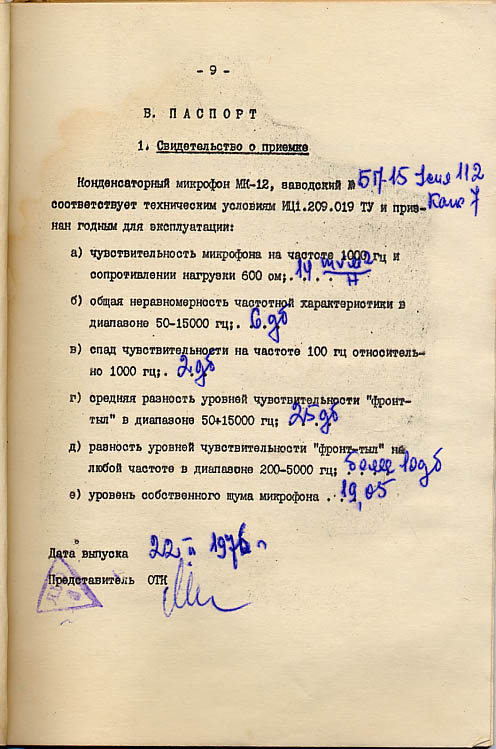

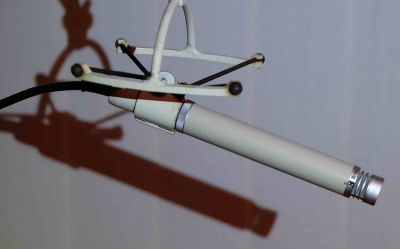

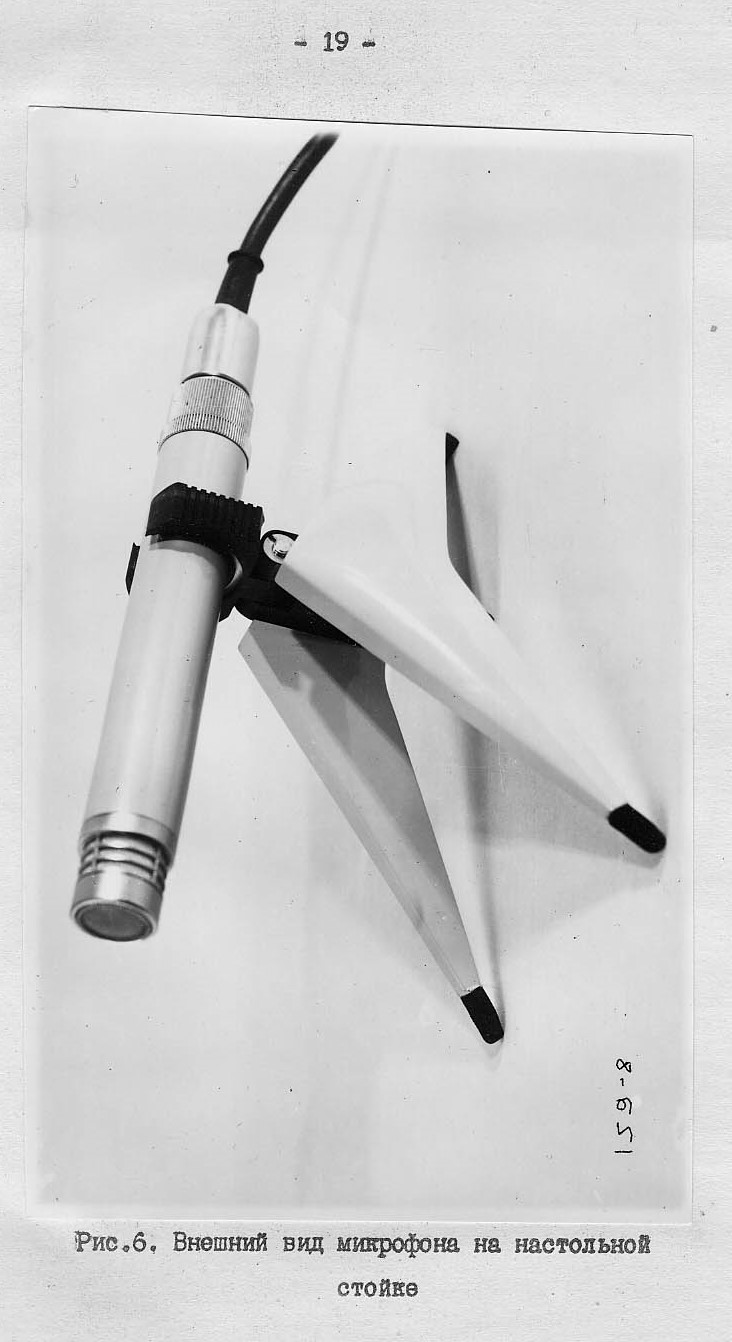

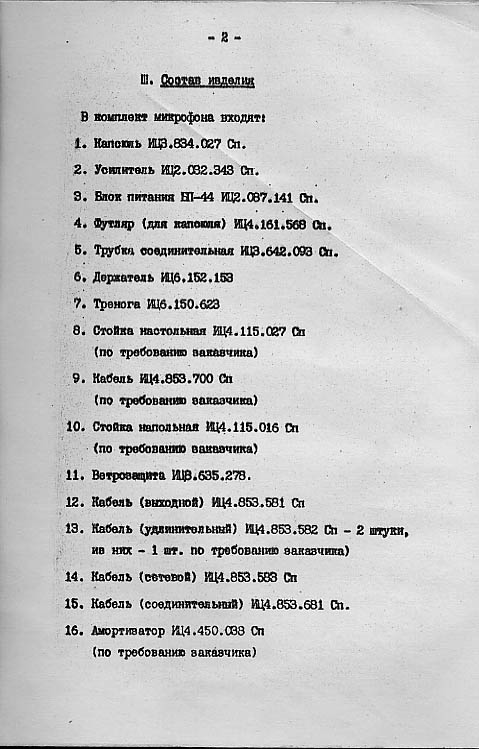

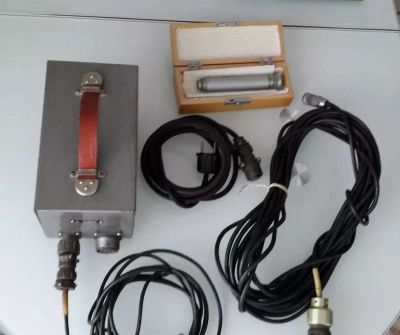

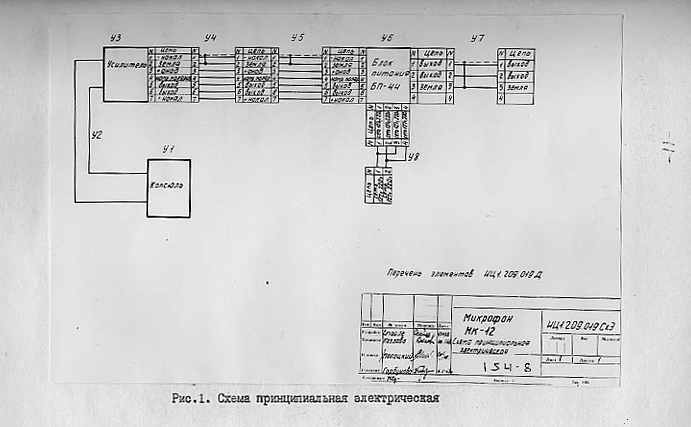

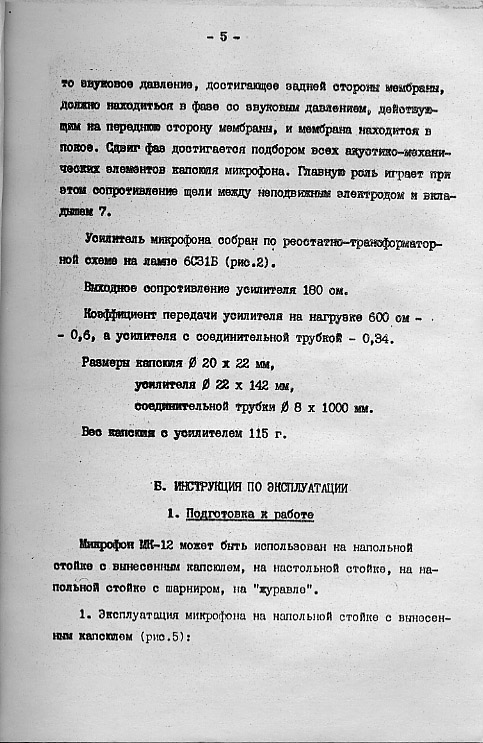

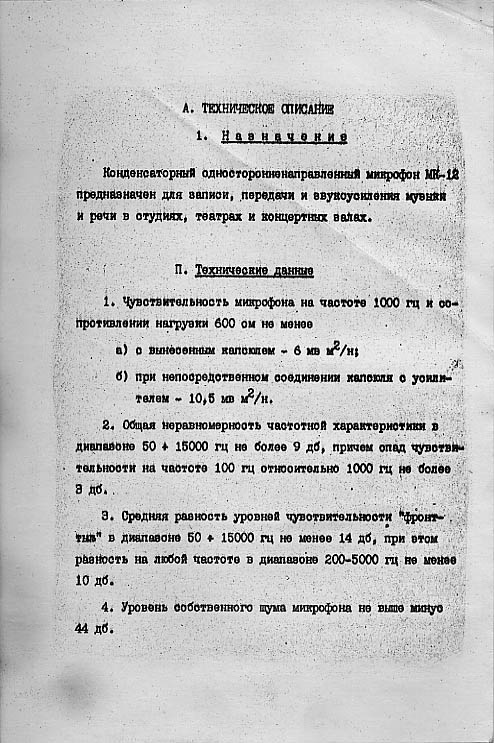

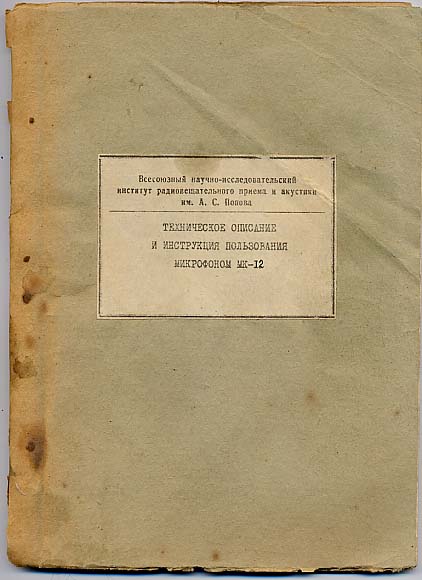

Опытный Завод ВНИИРПА им. А.С. Попова МК-12

Я не видел таких микрофонов - если у кого-нибудь такой имеется, то очень прошу более качественных фото.




ОКТАВА МК-13 (также выпускался Опытный Завод ВНИИРПА им. А.С. Попова)

Классический ОКТАВАвский конденсаторник с большой диафрагмой.




ОКТАВА МК-13М

Тот же самый микрофон, но в уменьшенном корпусе.




ОКТАВА МК-14М

Тоже неведомый зверь, и тоже с плохой фоткой




ОКТАВА МК-18

Вечная классика. Этот двухмембранный студийный микрофон производится (правда в упрощённом виде) и по сию пору под именем МК-219. В оригинале микрофон имеет переключатель микса фронтальной и тыльной мембран, что даёт варианты супер- и гиперкардиоиды.

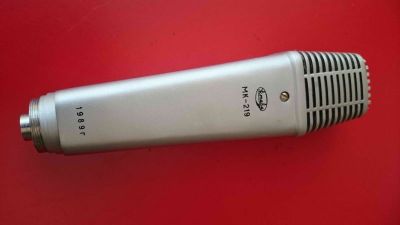

ОКТАВА МК-219

Упрощённая версия классического МК-18 с одной мембраной.





ЛЕНТОЧНЫЕ КОНДЕНСАТОРНЫЕ МИКРОФОНЫ

Подвид конденсаторных микрофонов, в которых съём колебаний воздуха производится не плоской мембраной, а гофрированной лентой.


ОКТАВА МЛ-11

Шикарно выглядящий ретромикрофон, вид которого напрямую ассоциируется с 50-ми годами.




ОКТАВА МЛ-15

Следующая модель с более плоским корпусом.




ОКТАВА МЛ-16

Выпускался в двух корпусах - плоском раннем и округлом позднем.






ОКТАВА МЛ-17

Фаллическая мощь и красота.




МЛ-18

Очень редкий микрофон, даже фото только из журнала РАДИО №2/1969.

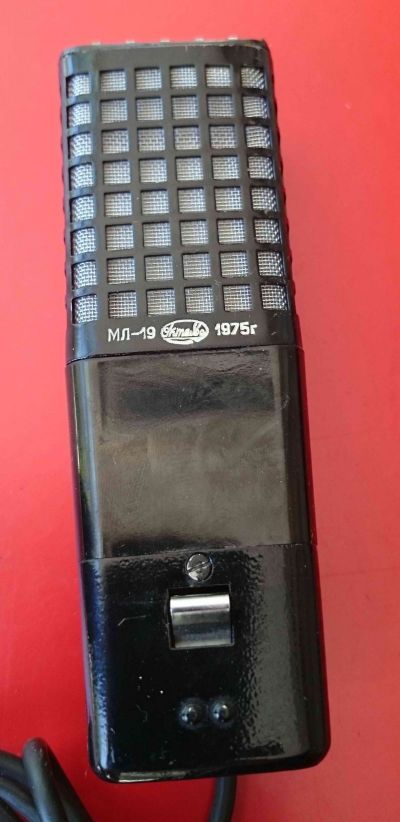

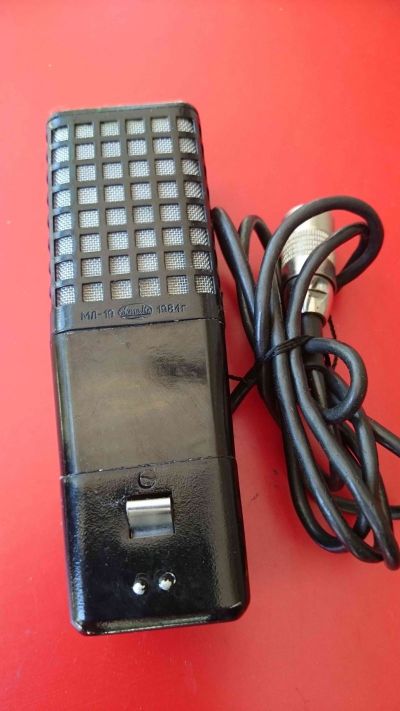

ОКТАВА МЛ-19

Пожалуй, один из двух самых распространённых и доступных ленточников в СССР. Вполне себе удачное решение за подъёмные деньги.




ОКТАВА МЛ-20

Микрофон был специально разработан для радио- и теле- комментаторов, ведущих передачи со стадионов, спортивных залов, с улиц и площадей при проведении спортивных соревнований и митингов.




ОКТАВА МЛ-51

Второй "доступный" ленточник, питающийся от батареек.






ЭЛЕКТРЕТНЫЕ МИКРОФОНЫ

Бюджетный подвид конденсаторных микрофонов, у которых мембрана изначально поляризована. С течением времени заряд необратимо падает, что не лучшим образом сказывается на работоспособности прибора.


ЭЛЬФА-6

Забавный электретный микрофон, которым комплектовался магнитофон-радиограммафон ЭЛЬФА-6.




ЛОМО КМКЭ-9

Микрофон, которым оборудовались правительственные и партийные заведения Ленинграда. По форм-фактору идентичен ЛОМО 21А-1 ЦКБК.




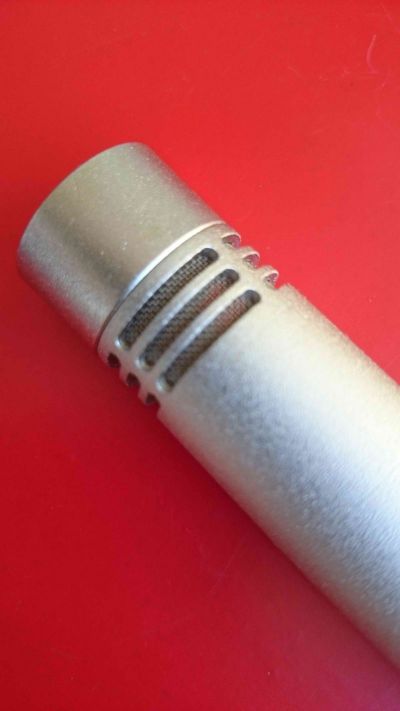

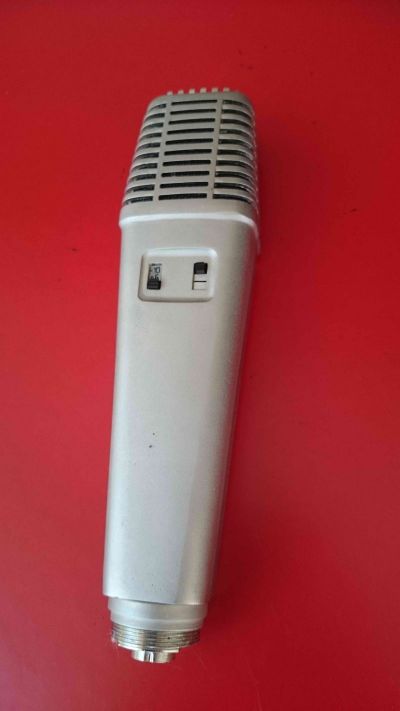

ОКТАВА МКЭ-2

Конденсаторный однонаправленный микрофон с питанием от батарейки. Говорят, что был построен по мотивам AKG 451.




ОКТАВА МКЭ-3

Малогабаритный (безкорпусной) электретный микрофон для внутренней установки в бытовую технику типа магнитофонов, магниторадиол и прочего. Вполне, как ни странно, звучащий малыш.

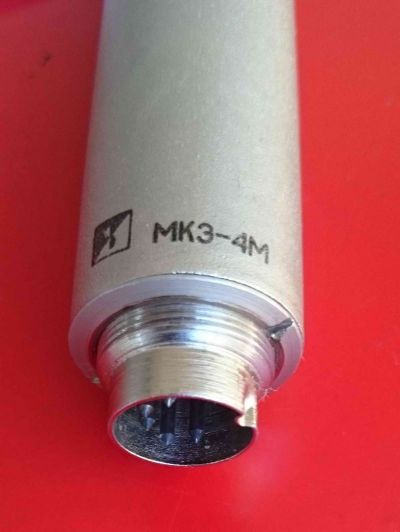

ОКТАВА МКЭ-4М

Прродолжение целой серии мелкокалиберных электретных микрофонов, начатой МКЭ-2.




ОКТАВА МКЭ-5Б

Любопытный петличный микрофон с блоком усиления на пальчиковой батарейке.




ОКТАВА МКЭ-6

Не особо часто встречающаяся модель, по крайней мере, я их видел только на картинках.

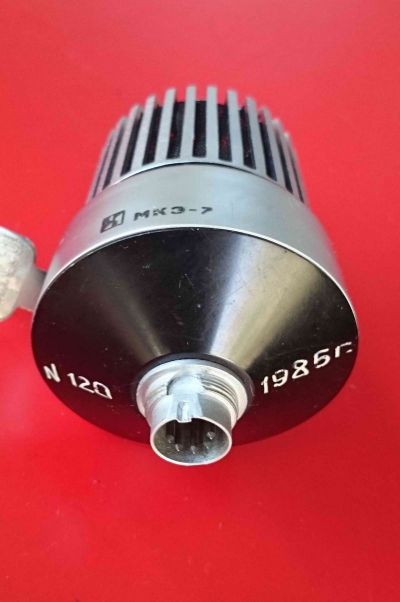

ОКТАВА МКЭ-7

То же самое, но какой "грибной" дизайн!




ОКТАВА МКЭ-9

Один из самых распространённых и при этом качественных электретов в СССР. Слегка верхастый, нуждающийся в батарейке и поп-фильтре, но зато - любимый микрофон Егора Летова (вся нетленка 1989 года записана именно на нём).




ОКТАВА МКЭ-10

Собственно, клон МКЭ-2.




ОКТАВА МКЭ-11-СН

Стереомикрофон. К сожалению, я такой в своё время упустил сперва на форуме, а потом на АВИТО

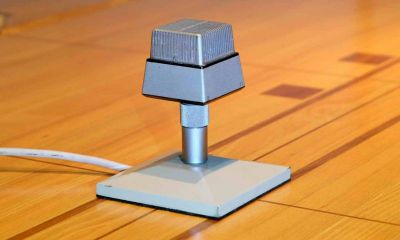

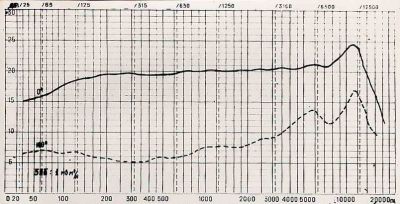

ОКТАВА МКЭ-15

Тоже нечастый зверь. Оказывается, имел разную окраску.




ОКТАВА МКЭ-210

Второе пришествие МКЭ-2, после МКЭ-10.




МОНОЛИТ МКЭ-100

Микрофон, производство которого упорно приписывают ЛОМО. Насколько я смог выяснить, делались все эти "палочки" в Белоруссии на витебском предприятии МОНОЛИТ. По крайней мере, ни одного подобного микрофона с маркировкой ЛОМО я не видел. Если вдруг найдётся фото такого - буду очень благодарен.




МОНОЛИТ/ТЕЛЕМИК МКЭ-100

Часть микрофонов выпускалась с выключателем, что было более чем милосердно: каждый раз развинчивать копус, чтобы вынуть батарейки-"бочонки" - это было что-то.




Часть оснащённых выключателем микрофонов имела внутри дополнительный переключатель схемы усилителя: передвигая чёрную блямбу со стрелочками, можно было выбрать "транзисторный" или "ламповый" тип усиления.




МОНОЛИТ МКЭ-271

Собственно, ещё одна вариация всё того же микрофона.






ИНТЕРКОМ/ТАНГЕТА

Честно говоря, здесь собраны устройства, просто попадавшиеся на глаза в ходе поисков фото других микрофонов. Эти трубки использовались в рациях, с мегафонами, на производстве, на транспорте и т.д. Ну и да - некоторые пытались, за неимением чего-либо другого, через них петь, что уж греха таить...


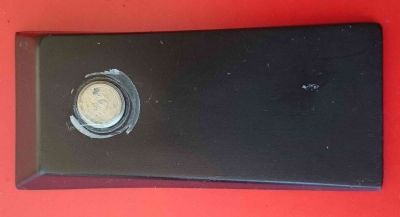

МВ-7

Любопытное решение: крышка микрофона может привинчиваться к столу, стене кабины и т.д. Поговорил, вставил трубку в неё - и она не болтается, как роза в проруби.




МВК-3




МК-4




МК-7

Часть этих трубок оснащалась клавишными выключателями, чтобы микрофон включался только при взятии трубки.




ОКТАВА МЛ-3




ОКТАВА МЛ-3К




ОКТАВА МЛ-7




МН-Б

Да, мне тоже кажется, что оно похоже на лейку для душа. Ну и с московским метро почему-то ассоциации вызывает




М-ТГУ

Микрофон от "транспортного громкоговорязщего устройства" - остановки объявлять.




МТ-50




МФ-1

Изящная вещь...




МФ-7Б

В комплекте с электромегафоном BALSAS.




ОКТАВА МРУ-60

Устройство, ассоциирующееся с "Задний ход!" или "Самый полный!"




ОКТАВА МД-33А




ОКТАВА МРУ




МЭМ-60




ТА-56М

Две версии этого устройства.






ТМГ-1

Гарнитура для операторов связи.




ЦБ

Неведомая хрень. Судя по креплению тесёмок, можно предположить, что она должна была вешаться на грудь бравого солдата, геолога или иного спасателя.




ШМР-1




Микрофон от автомобильной рации




Учебный микрофон

Набор из динамика и микрофона с телефонным капсюлем, выпускавшийся Московским заводом № 3 ФИЗЭЛЕКТРОПРИБОР.






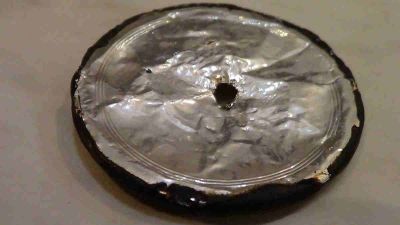

КАПСЮЛИ

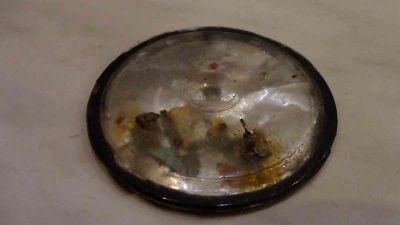

Ну и до кучи - телефонные и прочие капсюли, часть из которых была названа "микрофонами" в книжках, по которым я рылся. Было их, конечно, намного больше, это только те, что подвернулись под руку. Часть из них работает только на приём звука, а часть может и на передачу.

ДМШ-1А




ДЭМ-4м




МДК-1А




МДМ-2




МДМ-7




МДМ-13




МДМ-14




МДМ-15




МК-10




ОКТАВА МКЭ-16-У-11




МК-59




ОКТАВА МКЭ-82А




ОКТАВА ТМ-2




ТОН-2А





Собственно, на этом мой рассказ окончен. Естественно, с точки зрения специалиста по микрофонам это всё просто дилетантский набор картинок, надёрганных по интернетам и хаотично сваленных в кучу, но ведь и с нашими гитарами постоянно поступают именно так

Пара слов в заключение. Естетственно, здесь показана далеко не вся продукция советских фабрик на этом поприще. Поэтому, если у вас есть какие-нибудь микрофоны, не вошедшие в сей краткий реестр - очень прошу вас поделиться информацией и картинками. Только не голословно "а я вот когда служил в армии, у нас был в клубе микрофон офигенный, не помню, как называется, но здесь его почему-то нет!"

Чтобы упростить поиск - вот вам список девайсов, упоминающихся в книжках и на форумах, иллюстративного материала по которым я не нашёл:

ЛОМО 19А-2
ЛОМО 19А-31

ЛОМО 82А-1
ЛОМО 82А-11

ЛОМО КМКЭ-1

ЛОМО КМС-19-01 - малогабаритный
ЛОМО КМС-19-02
ЛОМО КМС-19-03 - ветрозащитный
ЛОМО КМС-19-04 - музыкальный
ЛОМО КМС-19-06
ЛОМО КМС-19-07
ЛОМО КМС-19-08
ЛОМО КМС-19-09

ЛОМО МК47 – стереомикрофон
ЛОМО МК49 – универсальный микрофон
ЛОМО МК51 – микрофон с переключаемыми характеристиками направленности
ЛОМО МК53 – направленный рефлекторный микрофон
ЛОМО МК401- гиперкардиоидный интерференционный микрофон
ЛОМО МК403 – микрофон граничного слоя
ЛОМО МК404 – стереомикрофон

ЛОМО МКЭ400 – миниатюрный электретный микрофон (петличный)

ОКТАВА МД-36

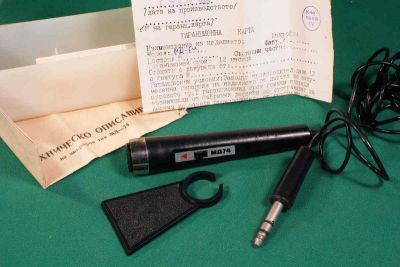

ОКТАВА МД-74
ОКТАВА МД-79
ОКТАВА МД-86

ОКТАВА МДМ-4

ОКТАВА МК-5
ОКТАВА МК-5А
ОКТАВА МК-6

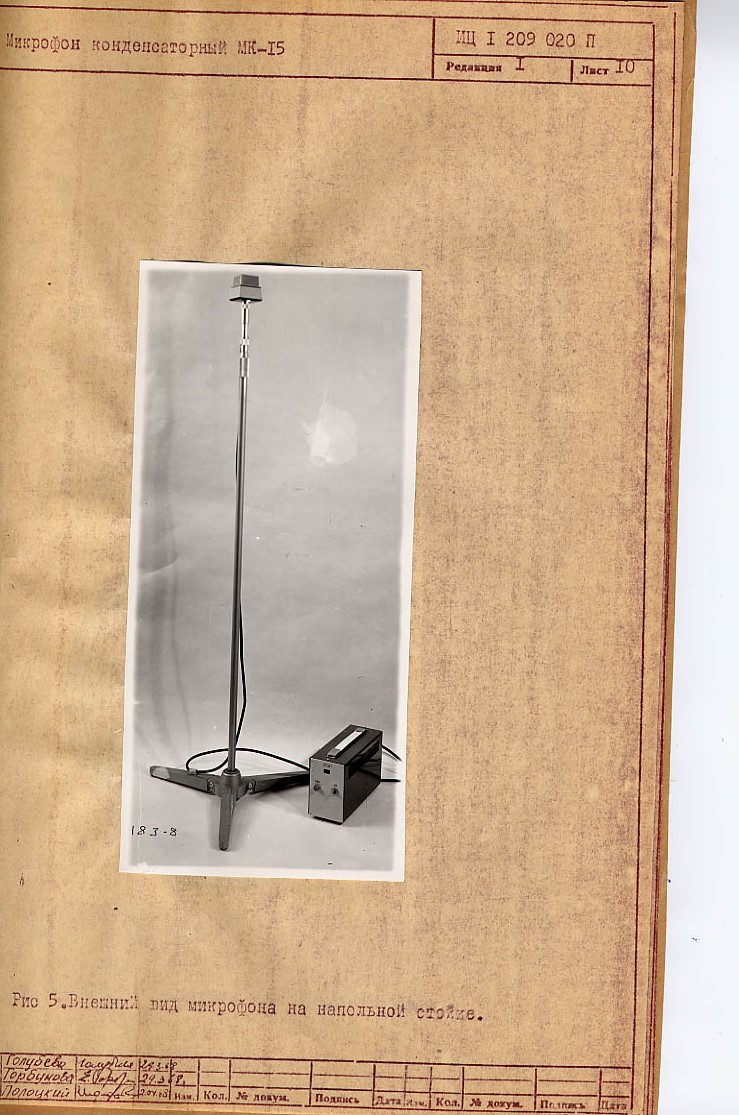

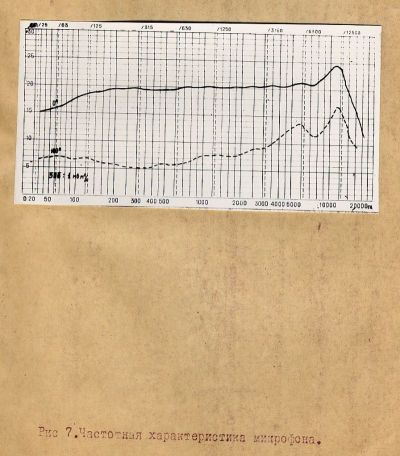

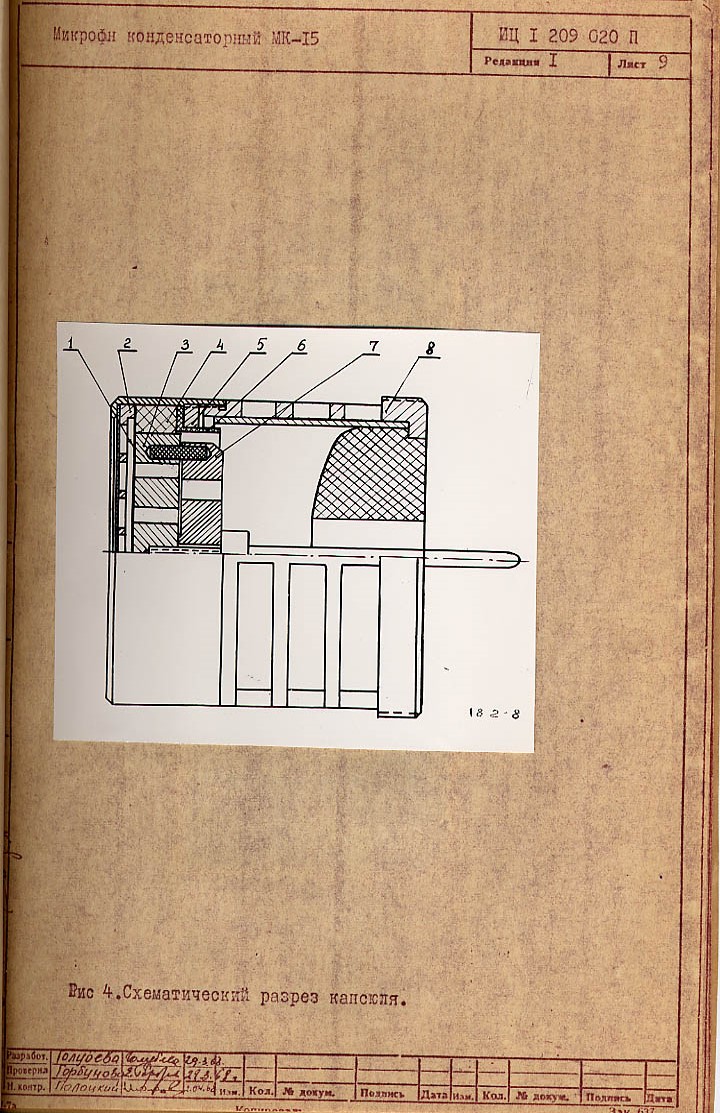

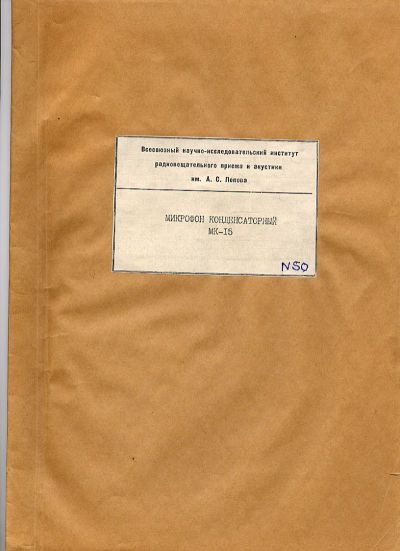

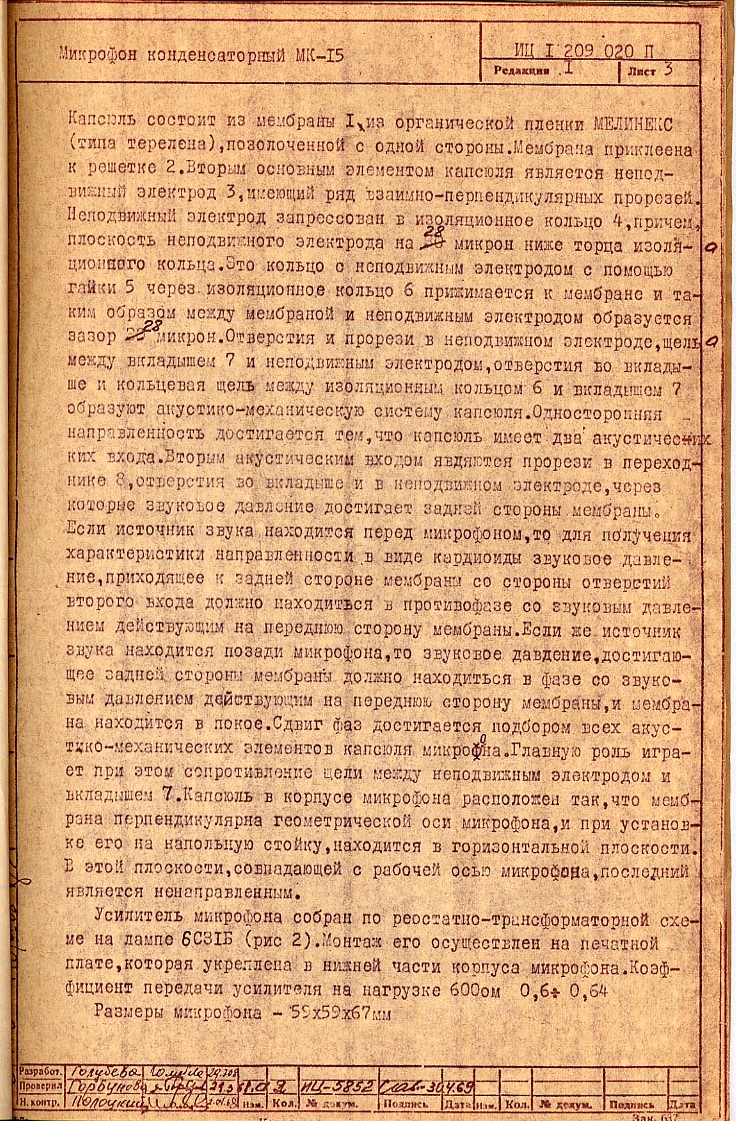

ОКТАВА МК-15
ОКТАВА МК-19
ОКТАВА МК-61

ОКТАВА МКЭ-2-р
ОКТАВА МКЭ-4
ОКТАВА МКЭ-19

ОКТАВА МЛ-10Б
ОКТАВА МЛ-11Б

М1
МДЛ-1
МДЛ-2
МДМ-2
МДК-2 (капсюль)
ММ-5 (капсюль)


ДОЗНАВАТЕЛЬНАЯ


А здесь будут размещаться микрофоны, которые не удалось атрибутировать сходу, в ожидании, когда кто-нибудь из форумчан расскажет, что это такое на самом деле. Поехали!

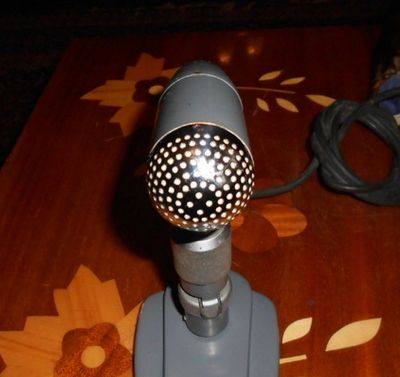

Явно винтажный советский микрофон без опознавательных знаков.

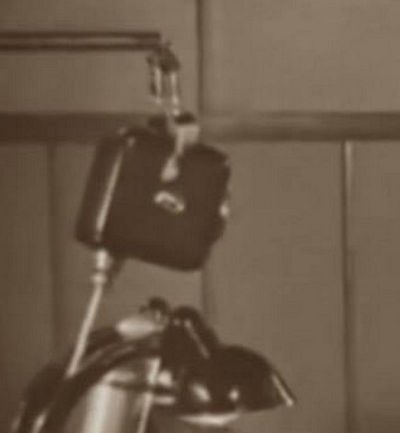

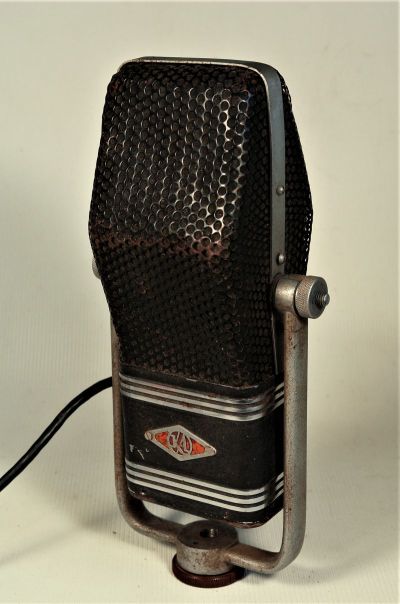

Нечто из 50-х.




Дикторский пульт с парой интегрированных микрофонов.




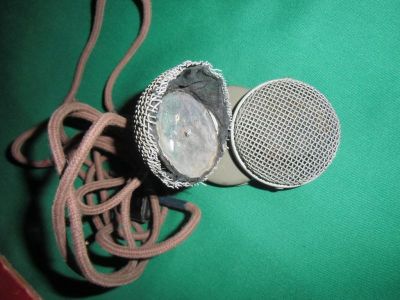

Стильная стальная петличка с клипсой.




Ещё одна петличка.

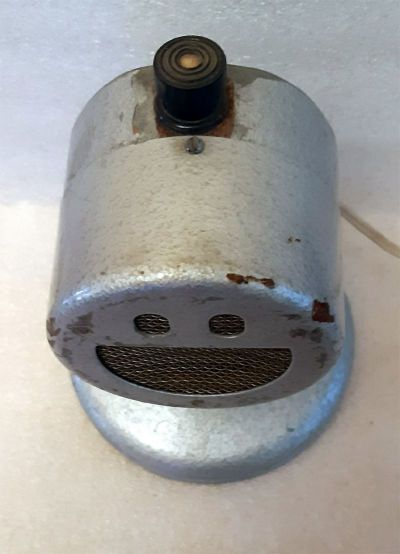

Наглядное подтверждение того, что смайлик - советское изобретение.




Если вы вдруг опознаете кого-нибудь из этих потеряшек - пишите в теме, мы вернём им их славные имена.




Я-Ха, СПб
4-7.05.2018


Re: MICROFONOS SOVIETICOS
Mir, 07.05.2018, 00:13

Очень вовремя пост, спасибо огромное!!! Как раз собирался создавать тему на опознание микрофона, а тут нашёл. Такие статьи бесценны.

Re: MICROFONOS SOVIETICOS
BrotherBlues, 07.05.2018, 00:26

Круто! Спасибо за статью.
Я вот как раз задумался найти микрофон для фотосессий. Сейчас хоть будет на что опереться при выборе.

Re: MICROFONOS SOVIETICOS
gitarrist, 07.05.2018, 00:42

Наконец-то всё вместе!!!! Спасибо, Я-ХА!!!! Столько работы провернуть, грандиозно!!!
Ещё бы краткие характеристики или ссылки на них, но это уже мы сами сможем думаю.

Re: MICROFONOS SOVIETICOS
Я-Ха, 07.05.2018, 01:02


gitarrist Цитата ...

но это уже мы сами сможем думаю.

Я тоже так считаю.

Re: MICROFONOS SOVIETICOS
E75, 07.05.2018, 01:04

Нетленка! Спасибо! Пополнится, уверен, вместе мы найдём недостающие виды. Совмики очень красивые, в первую очередь, ну и звук тоже. Не знал что мой старый добрый МКЭ-9, в который я текста для телека на дому писал много лет, - Летовский любимый. Яш, приду как-нибудь, поможешь его спаять правильно, у меня всё развалилось. И спасибо ещё раз. Кстати, все песни нашего бэнда прописаны через МД-47, их было несколько, один как-то весьма удачно сошёлся с голосом нашего фронтмена. Или мы себя в этом убедили)).

Re: MICROFONOS SOVIETICOS
metrolog, 07.05.2018, 01:12

Вах-вах!!! Хорошо то как! Когда ты всё успеваешь??? Это-же не меньше чем на кандидатскую диссертацию тянет...

Re: MICROFONOS SOVIETICOS
Я-Ха, 07.05.2018, 01:19

E75 Цитата ...

Яш, приду как-нибудь, поможешь его спаять правильно, у меня всё развалилось. И спасибо ещё раз.

Конечно, приходи, попробуем спаять.

А спасибо - это тебе: я завёлся на это дело именно с твоего 19А9

Re: MICROFONOS SOVIETICOS
kurganov, 07.05.2018, 01:30

Я-Ха, спасибо огромное за очередное монументальное исследование. Захотелось начать советские микрофоны коллекционировать!

Re: MICROFONOS SOVIETICOS
VP, 07.05.2018, 02:03

Ленин - невероятен!

Re: MICROFONOS SOVIETICOS
Izol, 07.05.2018, 02:14

Спасибо, отличный обзор!

Re: MICROFONOS SOVIETICOS
wolf, 07.05.2018, 02:30

Спасибо!!!!!

Re: MICROFONOS SOVIETICOS
Alex_Maestro, 07.05.2018, 02:32

Классная статья, спасибо!

А МК-7 в комплексе С-300 есть. Мы его, правда, тангеткой называли. 3 убитых, 1 рабочая. Ещё клавишу когда жмёшь, щелчок прикольный в эфире. Вызывали так, тык тык тык

Re: MICROFONOS SOVIETICOS
Я-Ха, 07.05.2018, 02:38

Alex_Maestro Цитата ...

А МК-7 в комплексе С-300 есть. Мы его, правда, тангеткой называли.

Спасибо, посмотрел, исправил.

Re: MICROFONOS SOVIETICOS
wolf, 07.05.2018, 02:51

Alex_Maestro Цитата ...

Классная статья, спасибо!

Мы его, правда, тангеткой называли.

Правильно-тангента, обычно коробка с трёх позиционным переключателем:ВЫЗОВ- ПРИЁМ- ПЕРЕДАЧА, куда вставляется гарнитура, в нашем случае это ТАНГЕНТЫ с функцией ПРИЁМ-ПЕРЕДАЧА.

Re: MICROFONOS SOVIETICOS
Vzglyad, 07.05.2018, 02:54

Вы Я-Ха - МАНЬЯК!!!

Спасибо Вам за это!!!

Re: MICROFONOS SOVIETICOS
Vzglyad, 07.05.2018, 02:57

wolf Цитата ...

Alex_Maestro Цитата ...

Классная статья, спасибо!

Мы его, правда, тангеткой называли.

Правильно-тангента


Мы в 1986 тоже называли тангеткой...Хотя это конечно не правильно.Видимо сленг.

Re: MICROFONOS SOVIETICOS
Marx, 07.05.2018, 03:25

Фундаментально... до чего ж они все красивые...
Благодарю Я-Ха!

Re: MICROFONOS SOVIETICOS
wolf, 07.05.2018, 03:36

Выбирайте что нужно, остальное убирайте.






Re: MICROFONOS SOVIETICOS
Uncle Sascha, 07.05.2018, 03:43

Очень интересно, спасибо! Кажись здесь не хватает вот такой разновидности


Тоесть 82А-5МУ2

Re: MICROFONOS SOVIETICOS
Я-Ха, 07.05.2018, 03:47

Дядь Саш, а чем он отличается от тех, которые представлены? У него ножки нет?

Re: MICROFONOS SOVIETICOS
vdsergey, 07.05.2018, 03:59

Спасибо! Замечательный обзор по микрофонам.

Re: MICROFONOS SOVIETICOS
Uncle Sascha, 07.05.2018, 04:00

Я-Ха Цитата ...

Дядь Саш, а чем он отличается от тех, которые представлены? У него ножки нет?

Ну да.

Re: MICROFONOS SOVIETICOS
GeorgeM, 07.05.2018, 04:21

ваах! половины я даже и не знал! наше вам почтение!


сразу поправки: "эльфа 6" - мимо. "эльфа-6" вообще не комплектовалась микрофоном. у него даже в корпусе отсека под микрофон не было, он позже появился. "эльфа-6-1" комплектовалась октавой мд-41, инфа сотка. а что за зверь на фото - яващенезнаю.
зы: это я как обладатель "эльфы-6", экспонирующейся в данный момент в Кировском краеведческом, собсно.

за октаву мк18 - там не один переключатель, на обратной стороне ещё есть. аттеньюатор на 10дб, обрез низов, ну и различные паттерны направленности, гиперкардиоида\суперкардиоида.

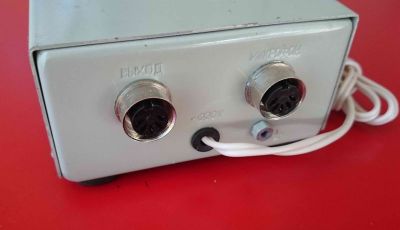

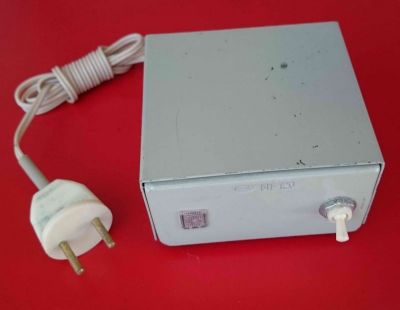

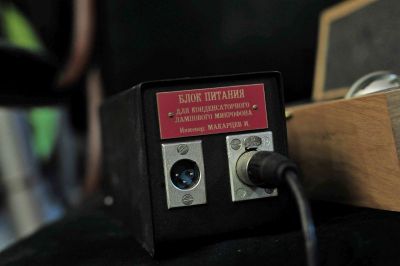

"блок питания" который шёл ко всем взрослым октавовским микам, это не только блок питания а ещё и предусилитель. без него работать не будет это раз.
у разных моделей микрофонов они были разные, не со своим не заработает, это два.
и: Внимание, у октавы мк18 выход с преда гальванически НЕ развязан, на нём 80 вольт, что гарантировано спалит любой девайс куда его воткнут если он не оснащён трансформаторной развязкой. это три.

за ремонт мкэ-9 - там весь пред - это одна специализированая микросхема, состоящая из оочень дохлого полевика, диода и резистора. я понимаю политику партии насчёт пионеринга, но даже замена этого говна на один 303тий полевик и 2 резистора (что имхо вполне в духе) преображает убогий звук этого микрофона, не говоря уже о нормальном преде. Примерно то же относится и к мкэ100\271 с поправками.

"ЦБ Неведомая хрень. Судя по креплению тесёмок, можно предположить, что она должна была вешаться на грудь бравого солдата, геолога или иного спасателя."
именно. это копия шуровской гарнитуры от военного радио (индекс так навскидку не вспомню). носилось на груди радиста.

Re: MICROFONOS SOVIETICOS
Viktor_K, 07.05.2018, 04:36

Замечательное исследование! Спасибо! Но очень недостает деталей: какие микрофоны пригодны для какой запсиси, у каких хорошие характеристики, у каких особый характер звукопередачи.

Re: MICROFONOS SOVIETICOS
Я-Ха, 07.05.2018, 04:47

Uncle Sascha Цитата ...

Я-Ха Цитата ...

Дядь Саш, а чем он отличается от тех, которые представлены? У него ножки нет?

Ну да.

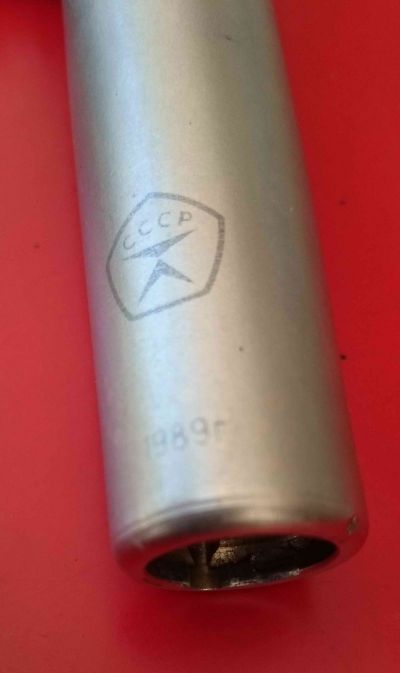

А можно тогда фото со стороны маркировки? Ну, чтобы было видно, что он безногий?

Re: MICROFONOS SOVIETICOS
Baza, 07.05.2018, 04:57

Круто!
Вот только ТОН-2, это динамический капсюль наушника, а не микрофона.
Телефонные капсюли были в основном угольными (от слова уголь) микрофонами.

Re: MICROFONOS SOVIETICOS
Я-Ха, 07.05.2018, 05:09

Baza Цитата ...

Вот только ТОН-2, это динамический капсюль наушника, а не микрофона.

Я знаю, но я в него пел.

Re: MICROFONOS SOVIETICOS
Я-Ха, 07.05.2018, 05:12

Viktor_K Цитата ...

Замечательное исследование! Спасибо! Но очень недостает деталей: какие микрофоны пригодны для какой запсиси, у каких хорошие характеристики, у каких особый характер звукопередачи.

Это всё достаточно субъективно и сильно зависит от сохранности конкретного экземпляра.

Re: MICROFONOS SOVIETICOS
Я-Ха, 07.05.2018, 05:31

GeorgeM Цитата ...

сразу поправки: "эльфа 6" - мимо. "эльфа-6" вообще не комплектовалась микрофоном. у него даже в корпусе отсека под микрофон не было, он позже появился. "эльфа-6-1" комплектовалась октавой мд-41, инфа сотка. а что за зверь на фото - яващенезнаю.
зы: это я как обладатель "эльфы-6", экспонирующейся в данный момент в Кировском краеведческом, собсно.


Толь, я сам его в руках не держал, но вот тут написано.








GeorgeM Цитата ...

за октаву мк18 - там не один переключатель, на обратной стороне ещё есть. аттеньюатор на 10дб, обрез низов, ну и различные паттерны направленности, гиперкардиоида\суперкардиоида.

Ето я знаю, но они же и у МК-219 есть. А переклюка направленностей - нет. Я только поэтому про него написал.


GeorgeM Цитата ...

за ремонт мкэ-9 - там весь пред - это одна специализированая микросхема, состоящая из оочень дохлого полевика, диода и резистора. я понимаю политику партии насчёт пионеринга, но даже замена этого говна на один 303тий полевик и 2 резистора (что имхо вполне в духе) преображает убогий звук этого микрофона, не говоря уже о нормальном преде. Примерно то же относится и к мкэ100\271 с поправками.


Фашыст! И что - реально сильно меняется звук?

GeorgeM Цитата ...

"ЦБ Неведомая хрень. Судя по креплению тесёмок, можно предположить, что она должна была вешаться на грудь бравого солдата, геолога или иного спасателя."
именно. это копия шуровской гарнитуры от военного радио (индекс так навскидку не вспомню). носилось на груди радиста.


Язнал! Язнал!

Re: MICROFONOS SOVIETICOS
Gess, 07.05.2018, 05:42

а как можно было включать запись магнитофона с кнопки микрофона?
там же механика сплошная?

Re: MICROFONOS SOVIETICOS
Я-Ха, 07.05.2018, 05:49

Gess Цитата ...

а как можно было включать запись магнитофона с кнопки микрофона?
там же механика сплошная?

Разрыв провода с питанием. Кинематика включается на запись, а электроснабжение схемы и мотора управляется с микрофона.

Re: MICROFONOS SOVIETICOS
GeorgeM, 07.05.2018, 06:01

чаще не разрыв питания, а выключение соленоида который прижимал ленту к тонвалу посредством резинового ролика. по крайней мере на "репортёрах" и каких то яузах с кометами, и вроде дойне, так было.

за эльфы - точно "просто6" была без мика. мой экземпляр - мой дед в магазине покупал, он какбэ в курсе. в "6-1" появился отсек для микрофона сзади корпуса и сам мик в комплекте. 41ый. собсно этим "6" от "6-1" и отличается. а в паспорте скорее всего с индексом магнитофона просто заморачиваться не стали. а возможно он был один на всё. да, вход для микрофона в виде "220 вольт гнезда" имелся у обоих модификаций. а вот паспорт именно от моего экземпляра был протерян лет 50 назад...

за переделки - да, меняется. у 9тых этот "недопред" с полуторавольтовым питанием сильно ограничивает динамический диапазон, чуть сильнее заорёшь - подрезает. замена его и увеличение питания пользительны получаются, сохраняя сам характер звука капсюля (с родным недопредом питание увеличивать нельзя - сгорит нафиг). хотя конечно один полевик это полумеры. у 100\271 родной пред даёт очень характерный окрас с выпертой верхней серединкой, из за которого его можно ставить только на оверхеды. замена преда на безтрансформаторный с питанием от фантома выравнивает частотку и получается вполне годный для общих применений микрофон. а в случае с потерявшим заряд капсюлем (а они сейчас почти все такие) - оно вообще безальтернативно позволяет оживить микрофон. паяеца элементарно, там три транзистора с обвязкой, но содержит мегадефицитные гигаомные резисторы в схеме, есличо.

Re: MICROFONOS SOVIETICOS
wolf, 07.05.2018, 06:02

Gess Цитата ...

а как можно было включать запись магнитофона с кнопки микрофона?
там же механика сплошная?

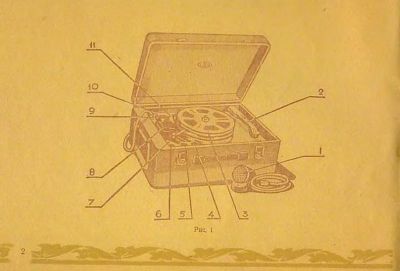

Был такой магнитофон П-180, он управлялся не только кнопкой микрофона, но и педалькой. Комплектовался остронаправленным, петличкой и настольным. Названий не помню, ДЕД придёт,может скажет, недаром у него была аватарка войск связи. Нашёл-МД-71,но в металлическом корпусе. МД-64М.

Re: MICROFONOS SOVIETICOS
Я-Ха, 07.05.2018, 06:04

Педалька - это явно для расшифровки с записи на бумагу, чтобы руки от машинки не отрывать.

Re: MICROFONOS SOVIETICOS
Baza, 07.05.2018, 06:40

Я-Ха Цитата ...

Baza Цитата ...

Вот только ТОН-2, это динамический капсюль наушника, а не микрофона.

Я знаю, но я в него пел.


А я, в МД-42 ИГРАЛ!.
используя его как динамик

ну и стоит упомянуть про использование ТОН-ов разных моделей, для изготовление звукоснимателей, втч микрофонного типа для акустик



Re: MICROFONOS SOVIETICOS
Skyworker79, 07.05.2018, 06:53

Прекрасный материал!Спасибо,Я-Ха за очередной подвиг!
Давненько мы не обсуждали микрофоны.
Вот непомню,откуда у меня эта заметка.Может даже и с Форума:
1 Оверхед - тут без сомнения Октава МКЭ-2. Даже на самом современном уровне они превосходны. Только пару подобрать надо.
2 Рабочий - Мкэ2, Мкэ-9, МКЭ-100, МКЭ-247
3 Альты - то же самое
4 Бас0том - вот тут засада. Поскольку разные барабанщики его настраивают по-разному(некоторые ниже бочки), то надо эксперементировать
5 Бочка - Для бочки необходим мк с широкой мордой. Из всех советских насколько я знаю - 82А. Но не факт что устроит по низам.
я понял что микрофон нужно всунуть в ударную установку. и все. сори!)

Прикольный, стереопара ОКТАВА МД-52Б-СН.

ЛОМО-82А потрясающе пишется электрогитара с комба. Проверено

Re: MICROFONOS SOVIETICOS
Uncle Sascha, 07.05.2018, 07:20

Я-Ха Цитата ...

Uncle Sascha Цитата ...

Я-Ха Цитата ...

Дядь Саш, а чем он отличается от тех, которые представлены? У него ножки нет?

Ну да.

А можно тогда фото со стороны маркировки? Ну, чтобы было видно, что он безногий?

Фото-то старое. Я этот микрофон кому-то из наших отослал года3-4 назад, но не помню кому. Здесь он у кого-то.

Re: MICROFONOS SOVIETICOS
Я-Ха, 07.05.2018, 07:23

Skyworker79 Цитата ...

Вот непомню,откуда у меня эта заметка.Может даже и с Форума:

Это Дядя Саша: [link]

Re: MICROFONOS SOVIETICOS
avalon, 07.05.2018, 08:04

Титанический труд! Спасибо Я-Ха!
"ОКТАВА МД-186 Вообще невиданный зверь" - долго валялся у меня по закромам, но около года назад сделал фото, выставил и теперь он в коллекции на западной Украине.
Как микрофон - только для репортеров. Пытался им подзвучивать разные инструменты - он никакой. В нем есть один прикол, на нем можно регулировать чувствительность.
И еще одно фото на моем диване попало в историю.


Re: MICROFONOS SOVIETICOS
StariyDed, 07.05.2018, 08:44

Цитата ...
ДЕД придёт…

Цитата ...
Педалька - это явно для расшифровки с записи на бумагу, чтобы руки от машинки не отрывать.


Пришел «Дед»…

Большое спасибо Вам, Яков за прекрасный обзор!

И по теме… Да, всё верно, педалька – чтобы руки были свободными.

Диктофоны специального назначения серии «П-180» (П-180М, П-180М-1), выпускались начиная с начала 60-х годов на приборостроительном заводе «Вильма» (Литовская ССР). Я, видел уже более поздние модификации производства середины 70-х.
Комплектовались диктофоны микрофонами «МД-44», «МД-59» и их более поздними модификациями, а так же высокоомными (ТА-56М или ТА-4) и низкоомными (ВТМ-2) наушниками. В комплекте присутствовал так же адаптер для записи телефонных переговоров.
Для управления в режиме «Диктовка», на панели присутствовала кнопка «Д», а в комплекте была предусмотрена выносная педаль с режимом «Старт/Стоп/Реверс» подключаемая в соответствующий разъём диктофона, НО! управлением режимами (старт-стоп-реверс) осуществлялось не электромеханически (электромагнит+тяги), а тросиками и всевозможными «толкачами». Так что педаль + трос + разъём в корпусе – были специализированным комплексом по управлению данного агрегата.
Алгоритм работы кнопки "Д" на панели управления и выносной педали - идентичен.
Отличительной особенностью данного диктофона было наличие в комплекте размагничивающего дросселя для мгновенного уничтожения записей с катушек в экстренных случаях.

P.S. «Дед» - конечно служил, и на шевроне были «молнии», а на плечах погоны, но… не в войсках связи МО.


Re: MICROFONOS SOVIETICOS
wadimus, 07.05.2018, 14:06

Спасибо!
Очень полезная информация!

Re: MICROFONOS SOVIETICOS
MaxVlasovRu, 07.05.2018, 15:07

Кайф!!!

Re: MICROFONOS SOVIETICOS
swin, 07.05.2018, 15:44

Спасибо за обзор. А что за микрофон ЛОМО Ленин? Это что-то современное? Сайт ЛОМО об этом молчит, они, как я понял сейчас не делают микрофоны. [link]
А само предприятие эффективные менеджеры почти уничтожили.

Re: MICROFONOS SOVIETICOS
andriano, 07.05.2018, 15:51

Замечательная статья!

Хотелось бы чуть дополнить.

ОКТАВА МД-47

В корпусе действительно был трансформатор, помещаемый в металлический бокс-экран. Но, насколько мне известно, распаивался трансформатор только если микрофон предназначался для комплектации лампового магнитофона. Для транзисторного микрофон подключался к шнуру напрямую, хотя неподключенный трансформатор из корпуса не удалялся. Ну и мне чаще попадались варианрты не с джеком, а с СШ-3, даже для ламповой техники.

МКЭ-100

В комплект микрофона входил черный поролоновый шарик ветрозащиты довольно большого диаметра. В комплектной пластмассовой коробке для шарика места явно не было, да и диаметр его в разы превышал высоту коробки. Сам я узнал о наличии шарика только в момент покупки, т.к. на витрине его тоже не было. Шарик упаковывался в картонную коробочку кубической формы. Думаю, первый кандидат на утерю.

Re: MICROFONOS SOVIETICOS
Les, 07.05.2018, 17:32

Ипатий Коловратий...
Я-Ха, ты сколько лет это все собирал и фильтровал инфу??!
Даже примерно не представлял, что такое количество выпускалось. Думал, что 70% того ,что я видел по ТВ и прочему - забугорье.

Re: MICROFONOS SOVIETICOS
Я-Ха, 07.05.2018, 17:40

Андрей, меня торкнуло на прошлой неделе, когда Е75 сказал, что у него есть ЛОМО 19А-9. Штук тридцать моделей я знал до этого, полез в интернет... ну и накопал. Я, правда, думаю, что тут и половины нет из того, что делалось - посмотри на пропуски в модельных рядах

Re: MICROFONOS SOVIETICOS
Mr_Digitech, 07.05.2018, 18:24

Класс!!! Спасибо!

Re: MICROFONOS SOVIETICOS
GeorgeM, 08.05.2018, 02:30

andriano Цитата ...

ОКТАВА МД-47

В корпусе действительно был трансформатор, помещаемый в металлический бокс-экран. Но, насколько мне известно, распаивался трансформатор только если микрофон предназначался для комплектации лампового магнитофона. Для транзисторного микрофон подключался к шнуру напрямую, хотя неподключенный трансформатор из корпуса не удалялся.

нее. распаивался он всегда. поэтому 47ой - один из очень немногих советских ВЫСОКОИМПЕДАНСНЫХ микрофонов.

Re: MICROFONOS SOVIETICOS
E75, 08.05.2018, 02:44

Я-Ха Цитата ...

Андрей, меня торкнуло на прошлой неделе, когда Е75 сказал, что у него есть ЛОМО 19А-9.

Я миллион тыщу раз уже упоминал эту драматическую многоходовку с мк-13, 19а19 и 19а9 в главных ролях))). На прошлой неделе, ты должно быть, наконец, услышал.

Re: MICROFONOS SOVIETICOS
Uncle Sascha, 08.05.2018, 02:54

А к МЛ-51 полагался согласующий транс, который можно было подключать или не подключать поскольку выполнен он был в виде переходника с коротеньким шнуром.

Re: MICROFONOS SOVIETICOS
Я-Ха, 08.05.2018, 04:24

Продолжая копаться в сетке, выловил пару миков: ОКТАВУ МК-82 и, несколько неожиданно - Одесский вариант СДМ.

Ну и постепенно добавляю на опознание непонятные микрофоны.

Re: MICROFONOS SOVIETICOS
E75, 08.05.2018, 05:31

а красный октябрь был?

Re: MICROFONOS SOVIETICOS
Я-Ха, 08.05.2018, 05:36

где?

Re: MICROFONOS SOVIETICOS
StariyDed, 08.05.2018, 05:59

По микрофонам вот здесь есть не плохая коллекция описаний:
[link]

Re: MICROFONOS SOVIETICOS
Я-Ха, 08.05.2018, 07:19

Ну, у меня ссылка на них в самом начале дана.

Re: MICROFONOS SOVIETICOS
Baza, 08.05.2018, 07:28

Uncle Sascha Цитата ...

А к МЛ-51 полагался согласующий транс, который можно было подключать или не подключать поскольку выполнен он был в виде переходника с коротеньким шнуром.

а он там не встроенный?
я переделывал мл-51 под фантомное питание, там такой аккуратный в пермаллое

Re: MICROFONOS SOVIETICOS
andriano, 08.05.2018, 08:20

GeorgeM Цитата ...

andriano Цитата ...

ОКТАВА МД-47

В корпусе действительно был трансформатор, помещаемый в металлический бокс-экран. Но, насколько мне известно, распаивался трансформатор только если микрофон предназначался для комплектации лампового магнитофона. Для транзисторного микрофон подключался к шнуру напрямую, хотя неподключенный трансформатор из корпуса не удалялся.

нее. распаивался он всегда. поэтому 47ой - один из очень немногих советских ВЫСОКОИМПЕДАНСНЫХ микрофонов.

Я не знаю, в каком виде он выходил с "микрофонных заводов", но в комплект к транзисторным магнитофонам попадал с отключенным трансформатором. Возможно, не ко всем. но конкретно к катушечному транзисторному магнитофону Весна-3 шел именно МД-47 с исключенным из схемы трансформатором.
Порывшись в и-нете, нашел подтверждение: [link]
Человек обнаружил отключенный трансформатор и решил "восстановить" его.

Re: MICROFONOS SOVIETICOS
Uncle Sascha, 08.05.2018, 11:26

Baza Цитата ...

Uncle Sascha Цитата ...

А к МЛ-51 полагался согласующий транс, который можно было подключать или не подключать поскольку выполнен он был в виде переходника с коротеньким шнуром.

а он там не встроенный?
я переделывал мл-51 под фантомное питание, там такой аккуратный в пермаллое

Нене! Такой аккуратный переходничёк, шнуровой. Мамка DIN пятиштырьковый, и коротенький шнур

Re: MICROFONOS SOVIETICOS
swin, 08.05.2018, 12:01

Ув. Я-Ха, Вы упомянули микрофон ЛОМО КА "Ленин" Штука вроде постсоветская? А их ЛОМОвский сайт вообще утверждает, что не делает микрофоны. Какой-то концепт, не пошедший в серию, или кастом? Пардон за повторный вопрос.

Re: MICROFONOS SOVIETICOS
Nik, 08.05.2018, 15:30


Я ж знал,что я многого не знаю,но я не знал,что не знаю так много.
Интереснейшая и красивейшая подборка,буду долго листать.А "Ленина" я только из-за неземного дизайна замечтал,это ж просто космос!!!Я прям горд за державу!
Ай вэй,Я-Ха,респект за нанесенный кайф!
П.С. 82А-5,был у нас только в ДК и не про нашу честь,в школьном ВИА орали в "пистолеты" МД-200 и были даже счастливы!



Re: MICROFONOS SOVIETICOS
Я-Ха, 08.05.2018, 19:20

swin Цитата ...

Ув. Я-Ха, Вы упомянули микрофон ЛОМО КА "Ленин" Штука вроде постсоветская? А их ЛОМОвский сайт вообще утверждает, что не делает микрофоны. Какой-то концепт, не пошедший в серию, или кастом? Пардон за повторный вопрос.

swin, Вы полагаете, что я вхож в архивы ЛОМО? Я знаю не больше Вашего. Если ими иногда приторговывают за бугром, то видимо, не концепт. Ещё, говорят, на НТВ дикторский текст в такой начитывают.

По моим представлениям, это изделие самого начала 80-х, если вообще не конца 70-х. Вот, допустим, тот же микрофон в более советско-"медицинском" исполнении:




А вообще - это как в том анекдоте "Выключите свет, выключите свет, они на свет лезут!": пока искал фотки, ещё пару ЛОМОв нарыл...

Re: MICROFONOS SOVIETICOS
swin, 09.05.2018, 01:50

(-: Во как...

Re: MICROFONOS SOVIETICOS
Olezzio, 09.05.2018, 16:50

Спасибо, очень познавательная статья. Когда то работал в студии звукозаписи и там среди прочих микрофонов в арсенале были два Ломо 19А13. До сих пор помню блеск их золотых мембран через сетки;) Просто отличные мики с подчеркнутой областью низких частот. Прекрасны были для записи классики, особенно струнной группы. Только помню окрас у них двоих разный был. И немного шумноваты, может дело в лампах, уже не помню. А так, использовались на ровне с Neumann u67, cmv551, u57 . Просто отличные характерно звучащие микрофоны!

Re: MICROFONOS SOVIETICOS
Rock_N_Roll, 09.05.2018, 18:01

Ооооо ништяк)

Re: MICROFONOS SOVIETICOS
4ekist, 11.05.2018, 16:10

Здравствуйте уважаемые джентльмены.
Большое спасибо Я-Ха за интересную и познавательную статью.
Честно говоря я даже не представлял , что выпускалось столько микрофонов !

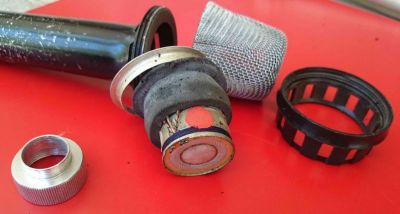

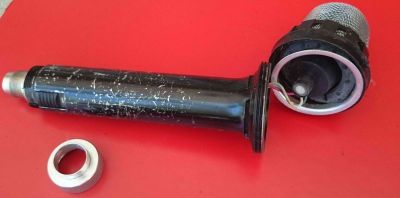

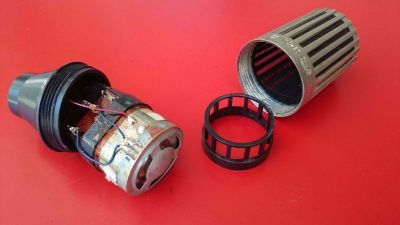

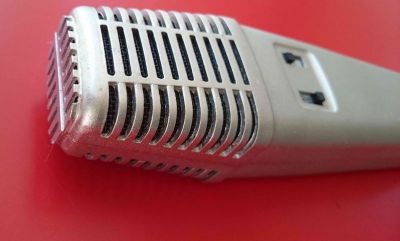

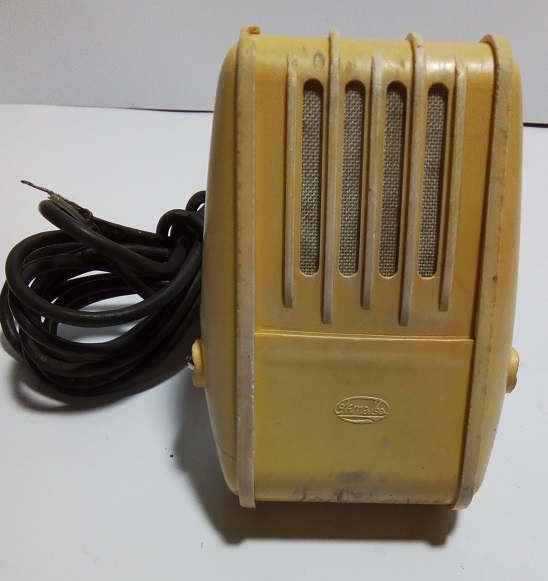

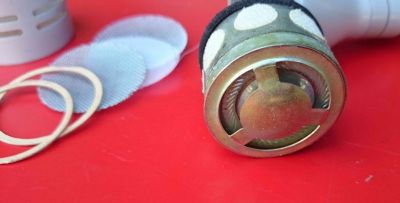

Ну и в качестве дополнения к дискуссии о МД 47 , разобрал свой экземпляр.
Вот фото :










P.S. Микрофон абсолютно чистый , это так пластик " состарился ".

Re: MICROFONOS SOVIETICOS
Father_42, 11.05.2018, 18:59

4ekist Цитата ...
Ну и в качестве дополнения к дискуссии о МД 47


Непреодолимый зуд любопытства передался от тов. Чекиста и мне тоже...
Тем более, что склероз напрочь стёр из памяти кишочки микрофона...
Полез проверять !!!

МД-47 в качестве постоянной поздвучки бочки. Бочка - Trowa, тонкостенный бук, 22", 1959 г.
Сделано мною аж ещё в 1979 году, всё работает.
Рама от "AKG D-45 Bass Drum Microphone", раздавленного во Дворце АЗЛК юными скакунами ныне заслуженной Лены Постновой.

Снял, открыл, подтверждаю - микрофон с трансом, транс подключён (мик от ламповой Астры-4).
Всем спасибо огромное за просвещение !! - транс отпаял...





Re: MICROFONOS SOVIETICOS
ZeLiBoBBer, 13.05.2018, 03:00

Приветствую.

Я всё удалил в знак протеста тоталитарному строю форума. К чему и вас призываю.


Re: MICROFONOS SOVIETICOS
Vzglyad, 14.05.2018, 10:23

.

Электродинамический микрофон катушечного типа МД-56. Внешний вид.



Конденсаторный микрофон типа 19A-4. Внешний вид.

Re: MICROFONOS SOVIETICOS
Vzglyad, 14.05.2018, 10:29

.

Капсюль типа МК-10 угольного микрофона: а — внешний вид; б — схема устройства; 1 — мембрана; 2 — подвижный электрод; 3 — слюдяная шайба; 4 — перфорированная металлическая крышка; 5 — корпус; 6 — пластмассовое кольцо; 7 — шайба; 8 — угольный порошок; 9 — неподвижный электрод.

Re: MICROFONOS SOVIETICOS
djdollar, 15.05.2018, 17:21

Я-Ха, спасибо за статью!!!
У меня в школе в лингафонном кабинете ещё знакомство с октавами началось, приятно вспомнить, что какие-то должны лежать в запаснике в Волгограде, попробую летом поискать старичков ))

Re: MICROFONOS SOVIETICOS
Ayk, 27.05.2018, 13:16

Я-Ха - просто царская статья...Очень пользительно, не ведал что наши столько микрофонов ваяли. С тех времен у меня остался только МК85А

Re: MICROFONOS SOVIETICOS
Я-Ха, 27.05.2018, 15:10

Не-не, это не статья. Это убогий дилетантский материал, тут и половины явно нет из того, что выпускалось серийно

Re: MICROFONOS SOVIETICOS
Vzglyad, 30.05.2018, 05:39

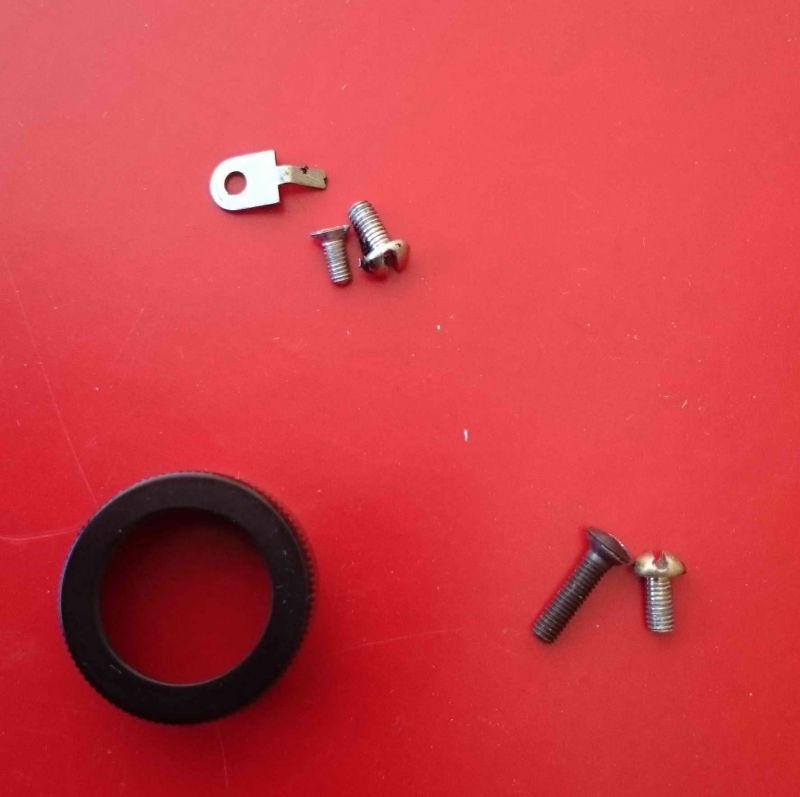

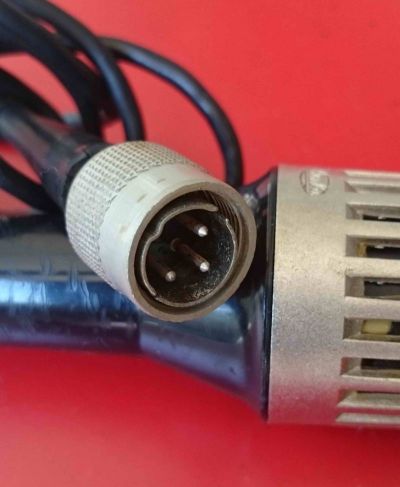

Микрофон ЛОМО 82А-5М


Динамический однонаправленный катушечный микрофон 82А-5М предназначается для записи речи на киностудиях как в условиях ателье,так и на натурных съёмках.

Выпускался с 1964 года Ленинградским объединением "ЛОМО".

Рабочий диапазон частот 50-10000 Гц.
Стандартный уровень чувствительности - 68 Дб
Габариты 135мм х 46мм.
Вес 350 г.

Образец №816434:

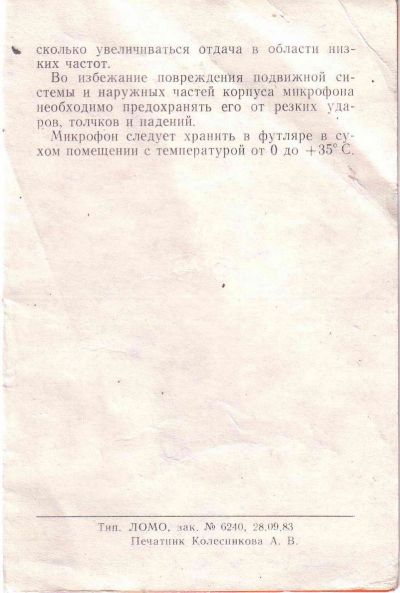

Инструкция по эксплуатации:
















Документы на образец №842033 выпущен 24 мая 1984 года:

Опись вложений:




Результаты теста исследуемого объекта компанией "Brüel & Kjær" (Дания)
(является признанным мировым лидером в области измерений вибрации и звука):






Паспорт микрофона:










Фото из интернета:



Здесь могли бы ещё быть видео обзор микрофона,образцы записей с этим микрофоном,фото из прессы или кино прошлых лет...Если кто нашёл - киньте ссылки!!!

Re: MICROFONOS SOVIETICOS
Vzglyad, 30.05.2018, 06:16

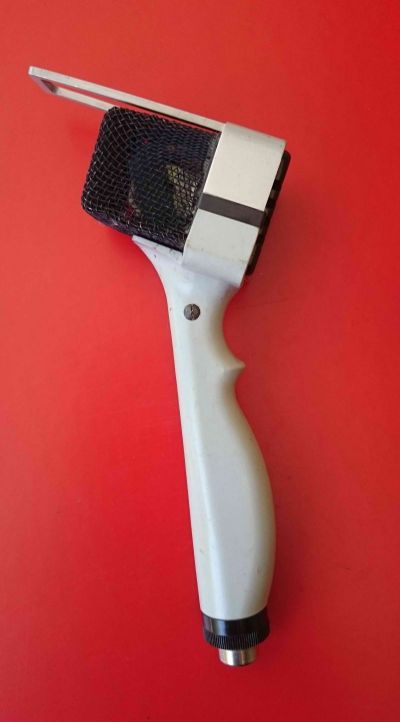

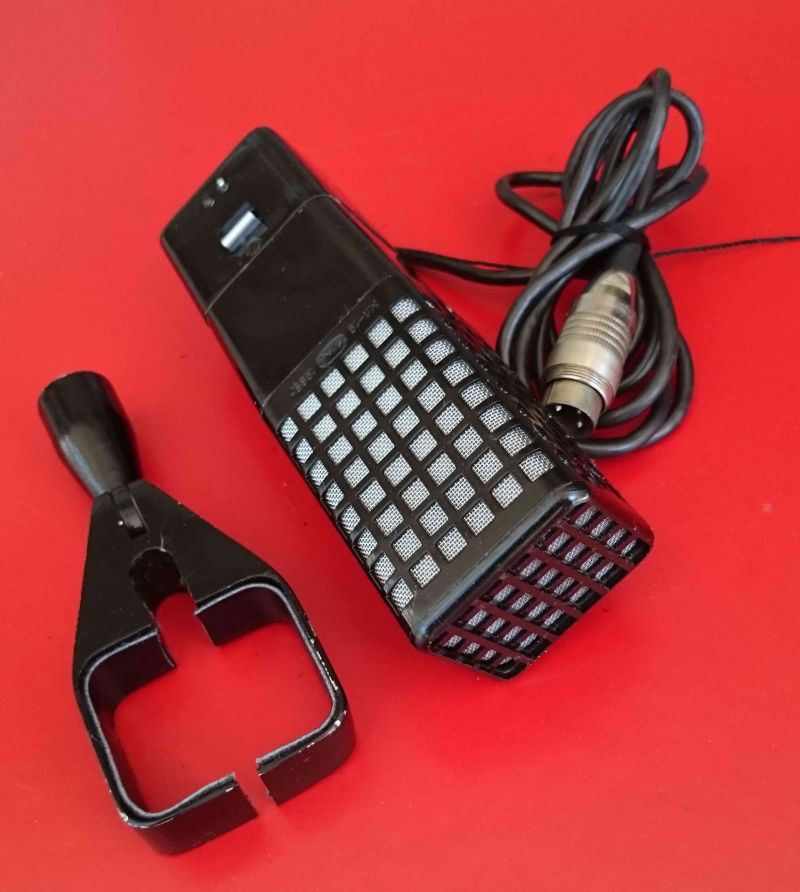

Микрофон ОКТАВА МЛ-20


Загадочный микрофон "специального" назначения!
Пока на сайте известно о появлении двух образцов за номерами №04 1983 года выпуска и №06 1988 года.Выпускался один микрофон в два года???


Благодаря информации от Басист Кайф появилась здесь следующая информация:

Габариты 180х90х50 мм
Вес 200 г.

Электродинамический двунаправленный ленточный микрофон МЛ-20 предназначен для высококачественной передачи, приема, звукоусиления речи во всех помещениях и на открытых площадках в условиях повышенного шума. Микрофон специально разработан и выпускается для радио- и теле- комментаторов, ведущих передачи со стадионов, спортивных залов, с улиц и площадей при проведении спортивных соревнований и митингов. Микрофон успешно эксплуатируется как в стационарных условиях, так и во время движения, обеспечивая передачу речи и шумовых накладок в номинальном диапазоне рабочих частот.

Общий вид, габаритные, установочные и присоединительные размеры :




Микрофон МЛ-20 изготавливается по группе сложности g в соответствии с требованиями ГОСТ 6495-84. Микрофон МЛ-20 работает принципу микрофона-приемника звукового давления. Конструкция микрофона удобна для комментаторских целей, имеет специальный и удобный держатель для руки, снабжен устройством, фиксирующим расстояние микрофона от рта комментатора постоянным (примерно 8 см). Со стороны приема основного звука микрофон имеет встроенный защитный поролоновый экран для предотвращения помех от ветра и шума, хорошо амортизирован и поэтому защищен также от возможных шорохов при движении руки.
Конструкция микрофона обеспечивает его эксплуатацию в условиях повышенной и пониженной температур и повышенной относительной влажности.
Толщина основного элемента микрофона - лепты составляет 2... 2,5 мм, ширина ее 2 мм и длина колеблется в пределах 20-50 мм. Такие размеры ленты обеспечивают чрезвычайно малую массу колебательной системы, что в сочетании с большой гибкостью ленты обеспечивает меньшую инерцию подвижной части ленточного микрофона. Все это позволяет ленточным микрофонам хорошо реагировать на быстрые переходные процессы, вносить очень малые нелинейные искажения при передаче, хорошо воспроизводить низкие частоты. Необходимо заметить,что микрофонная лента требует очень осторожного обращения и может быть легко повреждена при неправильной эксплуатации, небрежной трапспортировке. движении воздушных потоков и др.

Типовая диаграмма направленности микрофона




Рассматриваемая характеристика направленности микрофона, имеющая вид восьмерки, состоит из фронтальной части, которая обеспечивается при работе для получения речевого сигнала от комментатора и среза для создания акустического фона от дальних источников звука.

[link]

Фото №04 1983 года производства:






























Фото №06 1988 года производства:








Re: MICROFONOS SOVIETICOS
Басист Кайф, 30.05.2018, 07:17

По нему в Сети мало что есть.

МЛ-20

Электродинамический двунаправленный ленточный микрофон МЛ-20 предназначен для высококачественной передачи, приема, звукоусиления речи во всех помещениях и на открытых площадках в условиях повышенного шума. Микрофон специально разработан и выпускается для радио- и телекоментаторов, ведущих передачи со стадионов, спортивных залов, с улиц и площадей, при проведении спортивных соревнований и митингов. Микрофон успешно эксплуатируется как в стационарных условиях, так и во время движения, обеспечивая передачу речи и шумовых накладок в номинальном диапазоне рабочих частот.

Микрофон МЛ-20 изготавливается по группе сложности g в соответствии с требованиями ГОСТ 6495-84. Микрофон МЛ-20 работает принципу микрофона-приемника звукового давления (рис. 1.2,6). Конструкция микрофона удобна для комментаторских целей, имеет специальный и удобный держатель для руки, снабжен устройством, фиксирующим расстояние микрофона от рта комментатора постоянным (примерно 8 см). Со стороны приема основного звука микрофон имеет встроенный защитный поролоновый экран для предотвращения помех от ветра и шума, хорошо амортизирован и поэтому защищен также от возможных шорохов при движении руки.

Конструкция микрофона обеспечивает его эксплуатацию в условиях повышенной и пониженной температур и повышенной относительной влажности.

Толщина основного элемента микрофона - ленты составляет 2... 2,5 мкм, ширина ее 2 мм и длина колеблется в пределах 20...50 мм. Такие размеры ленты обеспечивают чрезвычайно малую массу колебательной системы, что, в сочетании с большой гибкостью ленты, обеспечивает меньшую инерцию подвижной части ленточного микрофона. Все это позволяет ленточным микрофонам хорошо реагировать на быстрые переходные процессы, вносить очень малые нелинейные искажения при передаче, хорошо воспроизводить низкие частоты. Необходимо заметить, что микрофонная лента требует очень осторожного обращения и может быть легко повреждена при неправильной эксплуатации, небрежной трапспортпровке движении воздушных потоков и др.

Рассматриваемая характеристика направленности микрофона, имеющая вид восьмерки, состоит из фронтальной части, которая обеспечивается при работе для получения речевого сигнала от комментатора и среза для создания акустического фона от дальних источников звука.


Взято отсюда

[link]

и причёсано, а то невозможно читать. Просто сгон со скана.

Re: MICROFONOS SOVIETICOS
Я-Ха, 30.05.2018, 07:27

Спасибо, дорогой!

Тока я не совсем понимаю: у него же пистолетная рукоять, когда его берёшь в руку - рабочая часть микрофона направлена ОТ тебя. Это надо руку изгибать, как будто хочешь себе в рот выстрелить - неудобно же!

Re: MICROFONOS SOVIETICOS
Басист Кайф, 30.05.2018, 07:57

У него ДН "восьмёркой" (двунаправленная) - ты держишь его, "целясь" в объект интереса, а звук он снимает главным образом и от него, и от тебя тоже. Вполне удобно: не надо махать туда-сюда, как кардиоидным, а сбоку звук подавляется.

Re: MICROFONOS SOVIETICOS
Vzglyad, 30.05.2018, 08:07

Спасибо,Иван!!!

Теперь понятно,что микрофон "выпускался специально для радио- и телекоментаторов, ведущих передачи со стадионов, спортивных залов, с улиц и площадей, при проведении спортивных соревнований и митингов..."

Видимо надо куда-то эту "причёсанную" информацию вставить.

Я-Ха как думаете? Куда ?
Вставлю-ка в своё сообщение,Ванину информацию,а там уж как решите...

Re: MICROFONOS SOVIETICOS
Басист Кайф, 30.05.2018, 08:12

В источнике ещё несколько картинок имеется.
Как я понимаю, информация из справочника - стиль и содержание для инструкции по эксплуатации не характерны.

Re: MICROFONOS SOVIETICOS
Vzglyad, 30.05.2018, 08:47

Басист Кайф Цитата ...

В источнике ещё несколько картинок имеется.
Как я понимаю, информация из справочника - стиль и содержание для инструкции по эксплуатации не характерны.



Картинки то ж вставил.

Re: MICROFONOS SOVIETICOS
Vzglyad, 30.05.2018, 09:36

Микрофон ОКТАВА МД-66А


Выпускался предположительно с 1972 года Тульским заводом "Октава".
Диапазон частот 100-12000 Гц
Масса МД-66А (без шарнира и стойки) 200гр.
Габаритные размеры 37X92 мм.


Электродинамический катушечный односторонне направленный микрофон предназначен для передачи, записи и звукоусиления речи в любых помещениях и на открытых площадках, а также для организации местного радиовещания, диспетчерской и служебной связи, обеспечивает достаточно высокую разборчивость речи в номинальном диапазоне частот.

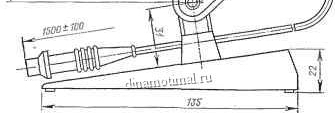

Общий вид, габаритные, установочные размеры микрофона МД-66А:




Промышленностью изготавливалось три конструктивных варианта микрофона.

Микрофон МД-66 изготавливался с соединительным кабелем, который подключается к микрофону посредством электрического соединителя типа 2РМ14КПНШ1В1 по ТУ ГЕ0.364.126ТУ. Длина соединительного кабеля равна 1,5 м.

Микрофон МД-66А изготавливался с соединительным кабелем, вмонтированным в корпус микрофона.

Микрофон МД-66Э изготавливается с соединительным кабелем, подлючаемым через электрический соединитель, и имеет в своей конструкции антифонный контур с возможностью работы в местах с повышенным электромагнитным полем.

Микрофон МД-66Т -выпускался ещё и в тропическом исполнении,для работы в местах с повышенной влажностью .


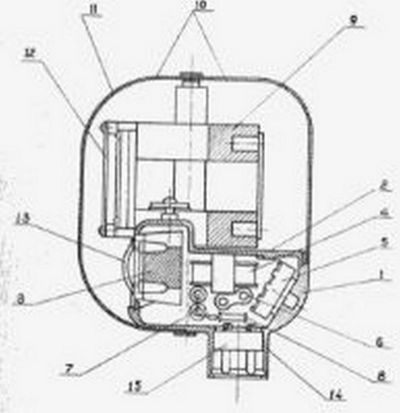

Конструкция капсюля микрофона МД-66:

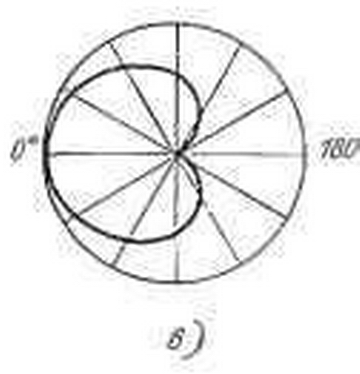

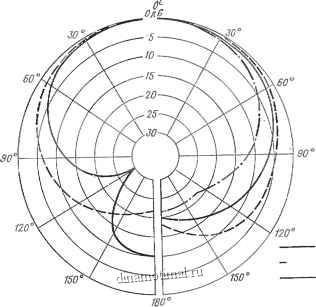

Микрофон имеет кардиоидную диаграмму направленности:






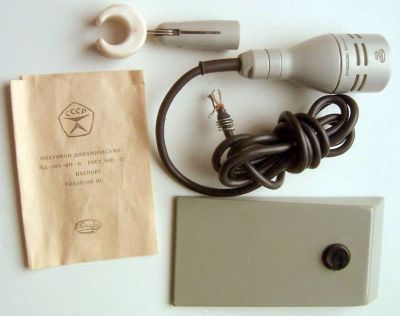

Образец 1975 года выпуска:
















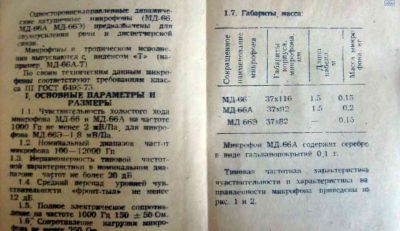

Паспорт образца 1980 года:

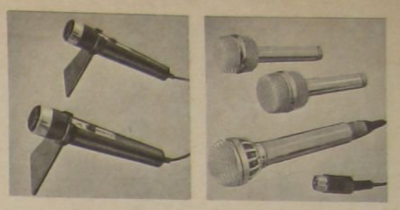

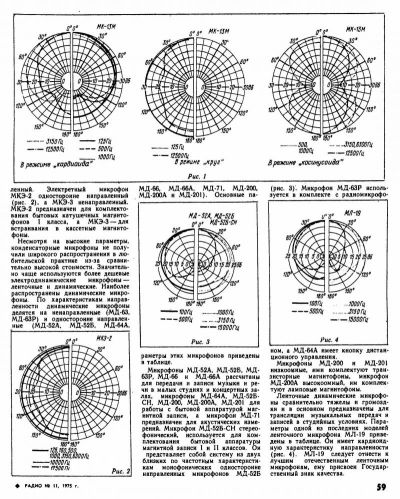

Журнал "Радио" №11 1975 год:








Фото из интернета:
[link]

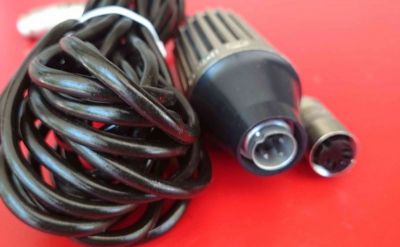

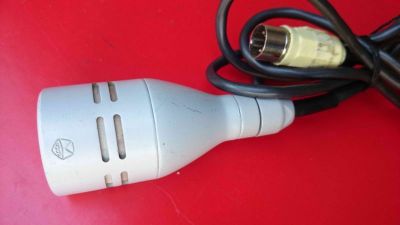

Фото от wolf микрофон МД-66Э:



Re: MICROFONOS SOVIETICOS
wolf, 30.05.2018, 10:12

Как то не корректно обозвали (авторы) МД 66а. Вот был у меня, с разъёмом.


Re: MICROFONOS SOVIETICOS
Vzglyad, 30.05.2018, 10:30

Да.Есть такое.Корявенько иногда пишут.
У Вас на фото микрофон МД-66Э
Микрофон МД-66Э изготавливается с соединительным кабелем, подлючаемым через электрический соединитель, и имеет в своей конструкции антифонный контур с возможностью работы в местах с повышенным электромагнитным полем.

Re: MICROFONOS SOVIETICOS
wolf, 30.05.2018, 10:51

Сосед выйдет из запоя-посмотрю, были МД 66а, с разъёмами, а этот в Котельниче живёт.

Re: MICROFONOS SOVIETICOS
Басист Кайф, 30.05.2018, 11:30

...только сейчас вдумчиво прочёл. У меня МКЭ не то 100, не то 271 - и, вроде бы, логотип ЛОМО имеется внутри. Приду домой, не забыть посмотреть...

Re: MICROFONOS SOVIETICOS
Я-Ха, 30.05.2018, 11:53

Да-да, посмотри обязательно! Если там вот такой - то это витебский МОНОЛИТ:



[link]

Re: MICROFONOS SOVIETICOS
Nik, 30.05.2018, 17:52

С МЛ-20 Н.Н.Озеров,спорт.комментатор,неоднократно был замечен по ящику.Мне тогда казалось что под его носом это пластина,а оказалось рамка.Наверное,чтоб фиксировать расстояние до рта?

Re: MICROFONOS SOVIETICOS
Vzglyad, 31.05.2018, 01:31

Nik Цитата ...

С МЛ-20 Н.Н.Озеров,спорт.комментатор,неоднократно был замечен по ящику.Мне тогда казалось что под его носом это пластина,а оказалось рамка.Наверное,чтоб фиксировать расстояние до рта?


У Озерова,как у коментатора,скорее однонаправленный микрофон,так как ему не нужна диаграмма "восьмёрка",ибо слышать нам надо только его.С таким микрофоном много фоток в сети.И да,с рамкой,которая не позволяет подносить микрофон ко рту ближе допустимого расстояния.
Это конечно не МЛ-20. Скорее что-то импортное...


Re: MICROFONOS SOVIETICOS
Vzglyad, 31.05.2018, 02:42

Микрофон ОКТАВА МД-59


Выпускался с 1961 года Тульским заводом "Октава".
Круговая односторонняя направленность.
Применялся для трансляций в концертных залах и радиостудиях.
Диапазон частот - 50-15000 Гц.
Уровень осевой чувствительности - 78 дБ.
Габариты - 34х120 мм.
Масса микрофона (без шарнира и подставки) -330г
Масса с подставкой -600 г.


Является продолжением конструкции микрофона МД-45. Их основное отличие в направленности, МД-45 кардиоида, а МД-59 - круг. В шестидесятые МД-59 считался одним из лучших динамических микрофонов. Сейчас он встречается крайне редко.

Общий вид микрофона:

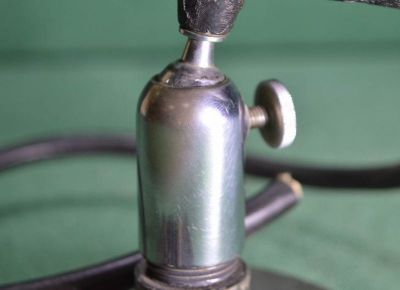

При работе микрофон может быть установлен на стойку и соединен с ней с помощью шарнира :

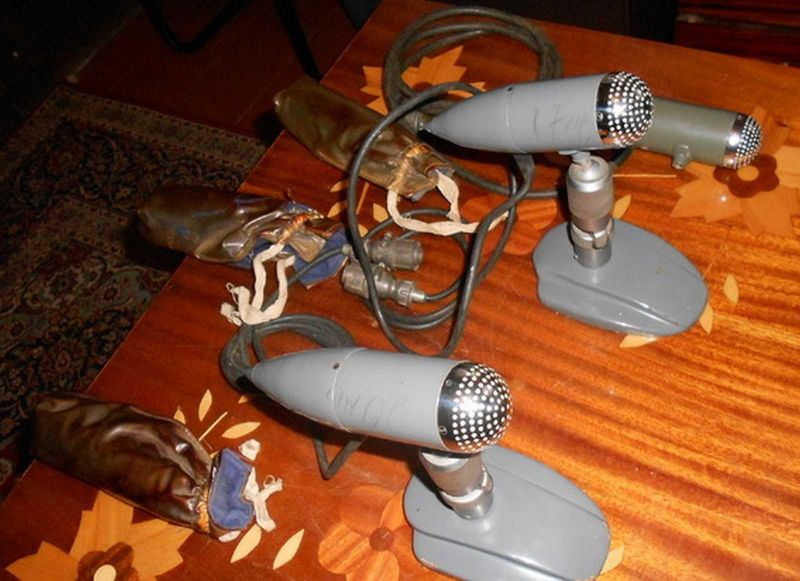

Фото из интернета,вариант с круглой подставкой в цвет микрофона:



Вариант без подставки:







Вариант с прямоугольной подставкой чёрного цвета:










Фото из сети:



Re: MICROFONOS SOVIETICOS
Vzglyad, 31.05.2018, 04:08

Микрофон ОКТАВА МД-78


Выпускался предположительно с 1974 года Тульским заводом "Октава".


Диапазон частот - 50-15000 Гц.
Габариты - 52х180 мм.
Масса микрофона -320г


Электродинамический односторонне направленный катушечный микрофон МД-78 предназначен для записи и передачи музыки и речи в теле- и радиостудиях, театрах, концертных залах и специально для ВИА и эстрадных исполнителей при использовании их как на напольой стойке,так и в руке исполнителя на близком расстоянии. С ветрозащитным чехлом микрофон может быть использован для передачи и звукоусиления музыки и речи в любых помещениях и на открытых пространствах, а также для организации диспетчерской и служебной связи.

Общий вид, габаритные, установочные я присоединительные размеры микрофона МД-78 :





Микрофон МД-78 обладает не только хорошими эксплуатационными свойствами, но и защищен от механических повреждений, малочувствителен к толчкам и изменениям температуры и влажности окружающей среды. Отличительной особенностью конструкции микрофона МД-78 является то, что он имеет не один, а два дополнительных входа звуковых волн, раслоложенных соответственно на расстояниях от центра диафрагмы (от первого входа).
В состав конструкции микрофона входят: микрофонный капсюль, антифонная катушка, корпус, шарнир и стойка. Микрофон МД-78 снабжен ветрозащитным устройством, а капсюль имеет виброзащиту. Капсюль микрофона содержит постоянный магинт цилиндрической формы, нижний и верхний фланцы, изготовленные из толстолистовой стали, примыкающие с двух сторон к магниту керн - круглый стержень, установленный в центре нижнего фланца, катушку индуктивности из тонкой проволоки, намотанной на жесткую цилиндрическую основу из диэлектрика, диафрагму куполообразной формы, изготовленную из полистирола и жестко скрепленную с катушкой индуктивности, неподвижную антифонную катушку и параллельный контур, состоящий из резистора и индуктивности.

Конструкция соединительных частей микрофона позволяет подключать его ко всем типам усилителей, магнитофонов, студийных устройств и РЭА при помощи стандартного соединителя с резьбой Ml6x1. На корпусе защитного кожуха расположены акустические входы, при этом первый вход имеет вид отверстий, закрытых шелком, а второй вход осуществляется через звукопроницаемые стенки, имеющие заданное активное сопротивление. При эксплуатации микрофона применяется противоветровой экран - оболочка из металлической сетки специальной конструкции или изготовленной из пластмассы и акустически прозрачной ткани.

Диаграмма направленности:




Два дополнительных входа улучшают частотную характеристику микрофона, так как она зависит от частоты звука и от расстояния, на котором микрофон находится от источника. На низких частотах разность фаз звуковых давлений, действующих на первый вход (диафрагму) и на один из двух вторых входов, определяется сравнительно большим расстоянием второго входа от первого. На высоких частотах инерционное сопротивление первого дополнительного входа становится очень большим, и первый вход запирается. При этом эффективным становится второй вход, отнесенный от первого на сравнительно небольшое расстояние. Оба дополнительных входа действуют одновременно и более полно удовлетворяют условиям односторонней направленности. Практически высокочастотный вход, расположенный на расстоянии , будет в какой-то степени шунтировать низкочастотный вход на низких частотах, что приведет к небольшому спаду частотной характеристики в области низких частот, но не ухудшит режим работы микрофона из-за его близкого расположения от источника звука.

Антифонная катушка и индуктивный контур служат для подавления индуктивных помех и снижения чувствительности микрофона на низких частотах. Индуктивный контур устраняет явление бубнения и уменьшает опасность возникновения обратной акустической связи при работе в помещениях. Антифонная катушка включена противофазно основной звуковой катушке, а индуктивный контур из индуктивности 75 мГн и резистора сопротивлением 1,2 кОм включен параллельно.

В более поздних версиях (МД-78А) фильтр убрали, изменили внешний вид. Ухудшилось качество звука.

Образец 1984 года выпуска:












Образец 1987 года выпуска:




Re: MICROFONOS SOVIETICOS
Я-Ха, 31.05.2018, 04:31

Вячеслав, спасибо! Так, глядишь, и восстановим всю линейку с данными

Re: MICROFONOS SOVIETICOS
Vzglyad, 31.05.2018, 04:39

Микрофон ОКТАВА МД-78А


Выпускался предположительно с 1977 года Тульским заводом "Октава".

Направленность - кардиоида
Диапазон частот - 50-15000Гц;
Разъем -XLR-3
Температурный диапазон от - 20 до +50°С
Габаритные размеры- 52мм.-181мм.
Вес - 220гр.


Концертный микрофон ближнего действия МД-78А предназначен для передачи вокала. Эластичная подвеска капсюля и встроенная ветрозащита эффективно подавляют механические, акустические и ветровые помехи и поглощают шумы контакта рук исполнителя с корпусом микрофона. Микрофон МД-78А имеет два разнесенных вторых акустических входа, что обеспечивает достаточный уровень чувствительности в низкочастотном диапазоне.

Образец 1989 года выпуска:








Образец 1999 года выпуска:








Re: MICROFONOS SOVIETICOS
Vzglyad, 31.05.2018, 04:40

Я-Ха Цитата ...

Вячеслав, спасибо! Так, глядишь, и восстановим всю линейку с данными


Не слишком нудно выходит?

Re: MICROFONOS SOVIETICOS
Skyworker79, 31.05.2018, 04:52

Нормально выходит!Это ж не комиксы про супергероев,а очень полезная техническая информация!Контент,говоря современным термином.Спасибо,Вячеслав!

Re: MICROFONOS SOVIETICOS
Vzglyad, 31.05.2018, 04:56

Тогда продолжим!!!

Re: MICROFONOS SOVIETICOS
Vzglyad, 31.05.2018, 05:32

Микрофон ОКТАВА МД-80


Выпускался Тульским заводом "Октава".

Направленность - кардиоида
Диапазон частот - 50-12000Гц
Температурный диапазон от - 20 до +40°С
Габаритные размеры- 41мм.-85мм.
Вес - 170гр.

Электродинамический катушечный односторонне направленный микрофон МД-80 предназначен для приема, записи, передачи и звукоусиления речи и музыки в любых помещениях, на эстраде, в театре, а также на открытых площадках. Микрофон имеет универсальное применение при проведении конференций, а также для организации диспетчерской и служебной связи. Преимущественное применение микрофона определяется уверенным приемом и передачей верхних частот до 12 000 Гц,

Общий вид, габаритные, установочные и присоединительные размеры МД-80 и МД-80А:




Изначально изготавливались два типоразмера микрофона МД-80 и МД-80А, отличающиеся методами установки микрофона на стойке, типа самих стоек, габаритными размерами и массой. Микрофон не имеет ветрозащитного устройства, что ограничивает его возможности.

Микрофон МД-80 содержит постоянный магнит цилиндрической формы, два стальных фланца, жестко примыкающих к этому магниту, центральный металлический стержень (керн), катушку индуктивности, намотанную тонким проводом на диэлектрическом каркасе, упругую диафрагму, составляющую одно целое с катушкой индуктивности.

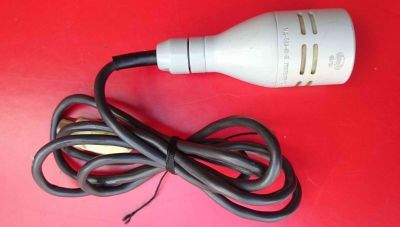

Микрофон МД-80 изготавливался с вмонтированным микрофонным кабелем.

Конструкция микрофона и технология его изготовления позволяют эксплуатировать микрофон в жестких условиях климатических и электроакустически.






Качество микрофона во многом определяется применяемыми для изготовления деталей Материалами. Например, магнит изготавливается из специальной стали с присадками титана, кобальта, хрома и других металлов, центральный стержень и фланцы -из мягкой углеродистой стали с хорошей магнитной проводимостью

Характеристика направленности МД-80 :



Образец:












Re: MICROFONOS SOVIETICOS
Vzglyad, 31.05.2018, 06:04

Микрофон ОКТАВА МК-219


Выпускается и по сей день Тульским заводом "Октава".

Направленность -кардиоида
Частотный диапазон - 40-18000 Гц
Питание -48В
Габаритные размеры - 48x38х202мм
Вес - 340г.

Хорошо зарекомендовавший себя конденсаторный микрофон, способный при невысокой стоимости обеспечить начинающих и опытных пользователей качественным звуком.

Октава МК-219 - самый популярный микрофон кардиоидной направленности, использующий капсюль с мембраной большого диаметра и предусилитель с трансформаторным выходом.

Микрофон имеет переключатели режимов работы - аттенюатор "-10дБ" (позволяет применять микрофон для записи громких источников звука) и фильтр низких частот (обрезает нежелательные низкие частоты).

Капсюль Октава МК-219 содержит чрезвычайно тонкую, покрытую золотом диафрагму и имеет классическую конструкцию, благодаря чему МК-219 значительно выигрывает у других микрофонов по цене, не уступая при этом как по субъективным звуковым характеристикам, так и по объективным показателям.

МК-219 подходит как универсальный микрофон для домашних и проджект-студий. При записи вокала, большая диафрагма капсюля придает "теплоту" звучанию и увеличивает форманты высокой частоты, оставляя звучание полностью натуральным. Достаточно высокая чувствительность МК-219 позволяет использовать его на акустических гитарах, фортепьяно и струнных инструментах, а в стереопарах для звукозаписи вокальных коллективов. Наличие аттенюатора расширяет область применения — дает возможность записывать ударные инструменты.

При использовании микрофона на близком расстоянии от вокалиста настоятельно рекомендуется применение защитного экрана (поп-фильтра).

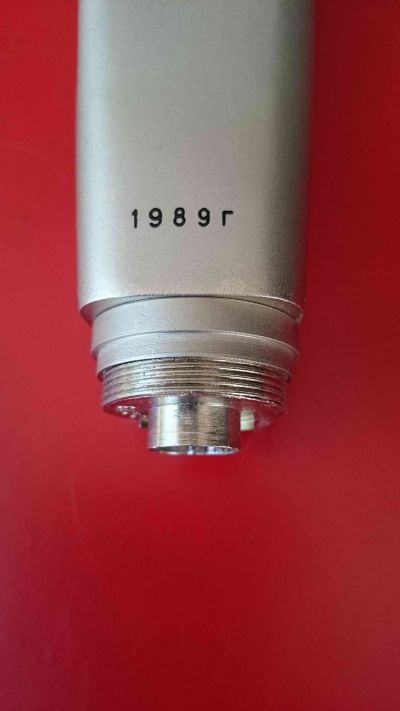

Образец 1989 года выпуска:










Образец 1991 года выпуска:


Заметна смена логотипа предприятия.

Re: MICROFONOS SOVIETICOS
Vzglyad, 31.05.2018, 06:34

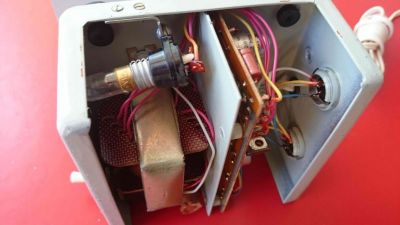

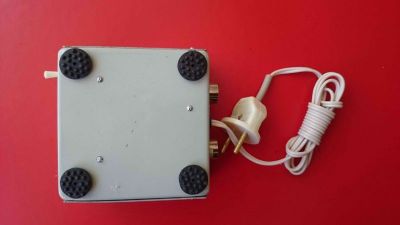

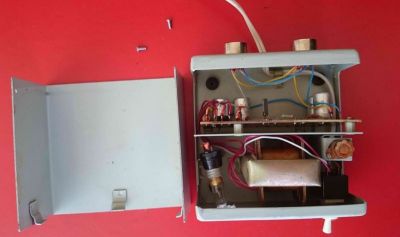

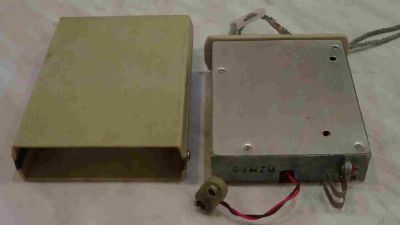

Блок питания для микрофонов ОКТАВА БП-120


48В например для микрофона ОКТАВА МК-219

По блоку питания информацию ищу.Может кто подкинет?

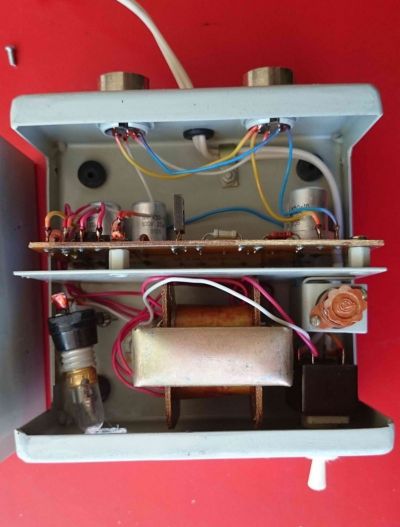

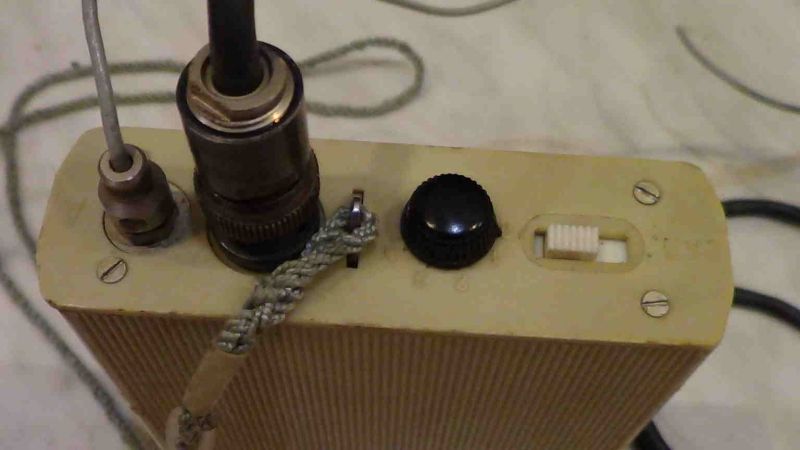

Пока фото образца:

















Re: MICROFONOS SOVIETICOS
GeorgeM, 31.05.2018, 07:36

а чего там? схема есть в паспорте на мик.
ещё раз напоминаю: на выходе имеется постоянка, которая спалит вход любого девайса без трансформаторной (ну или конденсаторной) развязки.

Re: MICROFONOS SOVIETICOS
Vzglyad, 31.05.2018, 07:56

Микрофон МКЭ-4М


Выпускался на Опытном Заводе ВНИИРПА им. А.С. Попова

Чувствительность на частоте 1000 Гц и сопротивл. нагрузки 2 кОм, не менее:
а) без соед. трубки - 18 мВ/Па
б) с соед. трубкой - 5 мВ/Па
Номинальный диапазон частот 50-15000 Гц
Неравномерность ч/х в номинальном диапазоне не более 9 дБ
Уровень экв. звук. давл., обусловл. собственным шумом микрофона, не выше 18 дБ.
Максимальное звуковое давление без соединительной трубки. 120 дБ.

Частотные характеристики:




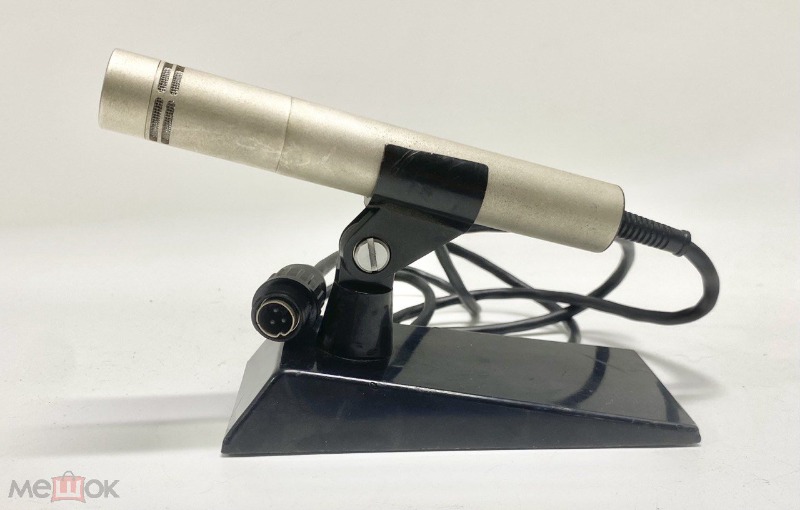

Внешний вид:

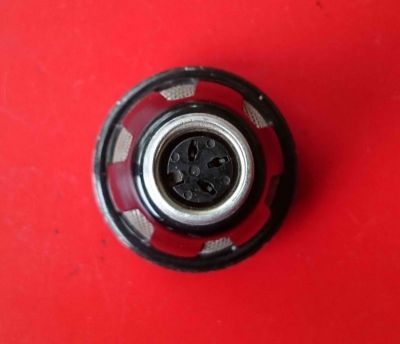

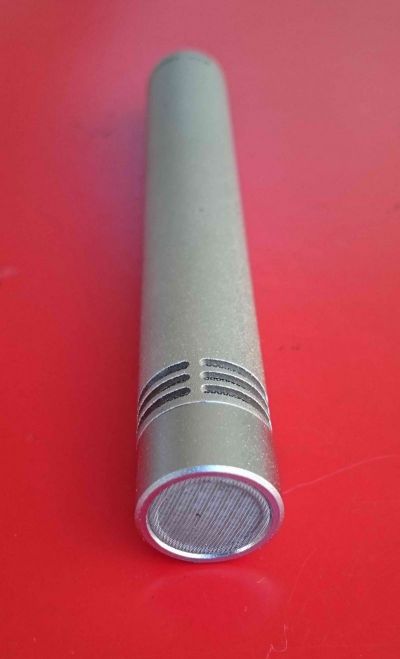

Образец №99 1985 года выпуска:










skydog Цитата ...

вот как спаян переходник (на всякий)
XLR - DIN
1 - 2 (0)
2 - 3 (+)
3 - 1 (-)


Re: MICROFONOS SOVIETICOS
Vzglyad, 31.05.2018, 08:41

Микрофон МКЭ-7



Выпускался на Опытном Заводе ВНИИРПА им. А.С. Попова




Электретный ненаправленный в горизонтальной плоскости микрофон предназначен для записи речи и музыки.Состоит из капсюля и усилителя,помещённых в общий корпус.






Схема предварительного микрофона МКЭ-7:

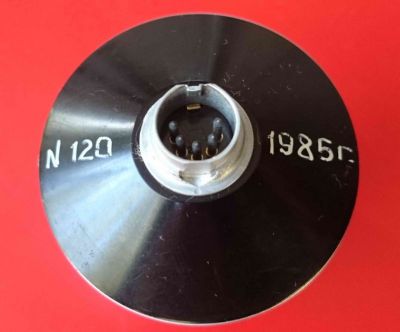

Фото образца №120 1985 года выпуска:











Хорошо б характеристики найти...

Re: MICROFONOS SOVIETICOS
ZAHAR-Minsk, 31.05.2018, 09:54

У меня есть полностью нульцевый ОКТАВА МД-66А-III-Б с паспортом.Если нужно могу скинуть фотки.

Re: MICROFONOS SOVIETICOS
Vzglyad, 31.05.2018, 10:25

ZAHAR-Minsk Цитата ...

У меня есть полностью нульцевый ОКТАВА МД-66А-III-Б с паспортом.Если нужно могу скинуть фотки.


А можете со сканами бумажек фотки закинуть сюда?

Re: MICROFONOS SOVIETICOS
Vzglyad, 01.06.2018, 02:29

Микрофон ОКТАВА МЛ-19



Выпускался с 1972 года Тульским заводом "Октава".
Считается одним из лучших ленточных микрофонов своего времени.

Кардиоидная характеристика направленности.
Диапазон частот - 50-16000 Гц.
Чувствительность - 2 мВ/Па.
Габариты - 140x46x41 мм.

Электродинамический односторонне направленный ленточный микрофон ,МЛ-19 предназначен для приема, передачи, звукозаписи или звукоусиления музыки и речи в студиях и концертных залах. Микрофон МЛ-19 обеспечивает высококачественную передачу и запись художественных произведений и музыки на радиовещании и телевидении.

Общий вид, габаритные, установочные и присоединительные размеры:





Конструкция капсюля:



1- скоба; 2 - ленточка; 3 - полюсный наконечник; 4, 5 -магниты; 6 - фланец; 7 - контакт ленточки;
8 - полюсный наконечник; 9 - пластина звукопроницаемая; 1О -накладка; 11- звукопроницаемый элемент; 12 -контакт ленточки; 13 - накладка; 14 - пластина звукопроницаемая

Магнитная система микрофона конструктивно выполнена в виде подковы, имеет плоскопараллельные поверхности полюсных наконечников магнита, между которыми установлена тонкая гофрированная лента, обладающая высокой прочностью и гибкостью. В микрофоне гофрированная лента закреплена параллельно силовым линиям магнитного поля. Микрофон располагается по отношению к источнику звука так, чтобы сила, создаваемая акустической волной, была направлена перпендикулярно к плоскости ленты. Возникающая при колебаниях ленты магнитная индукция образует на ее концах ЭДС, как и на концах провода катушки индуктивности катушечного микрофона.

Для реализации полученной очень малой ЭДС на нагрузке устанавливается согласующий трансформатор с большим коэффициентом трансформаций, который размещается на самом микрофоне. Согласующий трансформатор имеет несколько отводов, включен по схеме автотрансформатора.

Аналоговая схема:

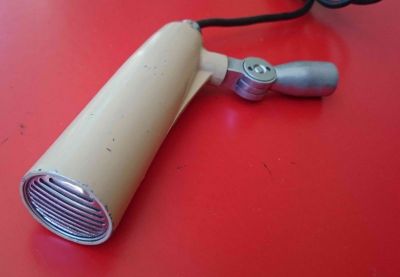

Вид на подставке:



Образец 1984 года выпуска:











Образец 1975 года выпуска:




Re: MICROFONOS SOVIETICOS
Skyworker79, 01.06.2018, 16:57

В копилку знаний [link]

Re: MICROFONOS SOVIETICOS
Skyworker79, 18.06.2018, 14:04

Болгарские изделия. На усмотрение администрации и топикастера.





Re: MICROFONOS SOVIETICOS
G77gun, 11.07.2018, 12:26

Спасибо за статью!!! Очень интересно, сам являюсь фанатом и коллекционером Микрофонов «Октава» буду рад общению!!!


Re: MICROFONOS SOVIETICOS
Я-Ха, 11.07.2018, 14:28

G77gun, поделитесь?

Re: MICROFONOS SOVIETICOS
Vzglyad, 13.07.2018, 07:53

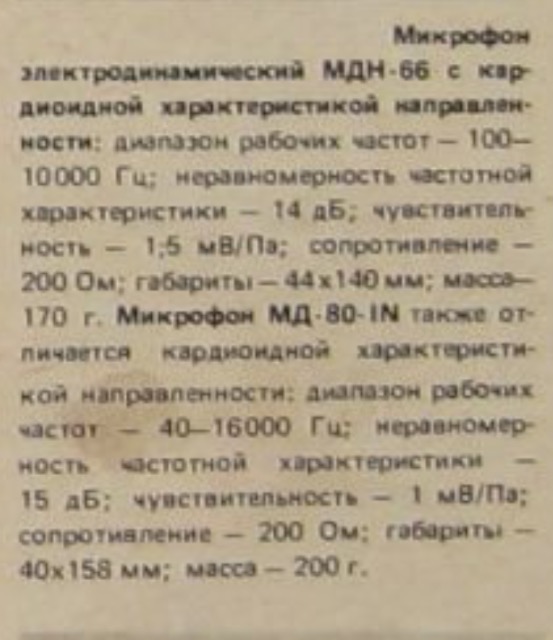

Пришли вот такие материалы:








Тут бы конечно ссылочки сделать с переходами на страницы о заводах изготовителях?

На право пойдёшь - про Тульский завод "Прибой" подробности узнаешь...

На лево пойдёшь - про Венгерских мастеров прочтёшь...

Прямо и ниже пойдёшь - с ещё много какими советскими микрофонами познакомишься...

А там уж наверно не грех,и не нарушение авторских прав почитать сканы книжек тех лет,посмотреть на рекламную продукцию,значки по разглядывать? Это конечно не так занимательно,как в разделе "купи-продай" в очередях по толкаться,поразмышлять о достоинствах и недостатках,торговаться... но то ж же ведь можно с пользой время провести?






«Как пряму ехати - живу не бывати - нет пути ни прохожему, ни проезжему, ни пролетному ; направу ехати - женату быти; налеву ехати - богату быти»


Re: MICROFONOS SOVIETICOS
Vzglyad, 14.07.2018, 02:45

Брошюра "Тульский завод ОКТАВА имени 60-летия Союза ССР"

[link]

Re: MICROFONOS SOVIETICOS
Vzglyad, 14.07.2018, 06:18

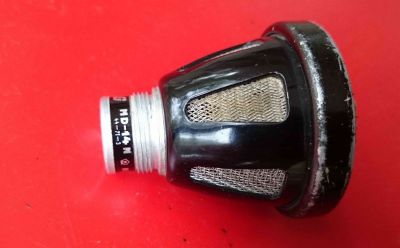

Микрофон BEAG MD-14N пр-во Венгрия

Динамический
100-15000 Гц
49 X 60мм
0,11 кг













Re: MICROFONOS SOVIETICOS
Vzglyad, 14.07.2018, 06:33

Микрофон BEAG MD-16N пр-во Венгрия

Выпускался с 1965 по 1979 год
Сделан специально для профессионального использования в студии.














Re: MICROFONOS SOVIETICOS
StariyDed, 14.07.2018, 06:37

Цитата ...
Микрофон BEAG MD-14N


Венгерские катушечные "Репортёры" ими комплектовались.


Re: MICROFONOS SOVIETICOS
Vzglyad, 14.07.2018, 06:57

[quote]
Цитата ...
Микрофон BEAG MD-14N


Венгерские катушечные "Репортёры" ими комплектовались.


Вот таким "Репортёром" похоже и берут интервью у Горбунковых!

Re: MICROFONOS SOVIETICOS
StariyDed, 14.07.2018, 07:07

Он самый...

Re: MICROFONOS SOVIETICOS
wk, 14.07.2018, 12:39

"Венгерские катушечные "Репортёры" ими комплектовались."

У нас во дворце были уже кассетники венгерские, с таким же микрофончиком.
А, микрофоны BEAG MD-14N, их у нас было 20 шт -использовали поначалу, в качестве подвесных для снятия хора и общих планов.

Re: MICROFONOS SOVIETICOS
Father_42, 14.07.2018, 17:54

StariyDed Цитата ...
Венгерские катушечные "Репортёры" ими комплектовались.
Одно время пробовал его на бочку, было не так уж плохо по тем временам.


Re: MICROFONOS SOVIETICOS
GeorgeM, 15.07.2018, 06:41

мд14 отлично подходят для электрохарпинга. по характеру весьма напоминают "пулю", надо сказать.

Re: MICROFONOS SOVIETICOS
Vzglyad, 15.07.2018, 06:54

GeorgeM Цитата ...

мд14 отлично подходят для электрохарпинга. по характеру весьма напоминают "пулю", надо сказать.


Что такое электрохарпинг?

Re: MICROFONOS SOVIETICOS
GeorgeM, 15.07.2018, 09:07

ну это примерно так:







Re: MICROFONOS SOVIETICOS
Vzglyad, 17.07.2018, 02:10

GeorgeM Цитата ...

ну это примерно так:






Так-то не понял почему!
Стыдно мне...
Запомню как факт!

Re: MICROFONOS SOVIETICOS
GeorgeM, 17.07.2018, 05:04

на губной гармохе в него играть хорошо.
%-))

Re: MICROFONOS SOVIETICOS
Vzglyad, 17.07.2018, 05:14

GeorgeM Цитата ...

на губной гармохе в него играть хорошо.
%-))


Понял! При испытаниях учту!!!
Спасибо!

Re: MICROFONOS SOVIETICOS
Vzglyad, 17.07.2018, 09:37

Ещё про "Октаву" здесь:
[link]

Re: MICROFONOS SOVIETICOS
Vzglyad, 03.08.2018, 02:36

Микрофон ОКТАВА МД-80А


Длина кабеля - 70 см.
Широко используется в профессиональной радиосвязи (общепромышленное) исполнение.
МД80А представляет из себя динамический, катушечный, односторонний микрофон, предназначенный для организации диспетчерской связи.
Наряду с применением в этой области, завод-изготовитель рекомендует применять эти микрофоны также в таких областях как звукозапись, передача и звукоусиление речи, но всё-же основная его область применения, это конечно же радиосвязь.

Номинальный диапазон частот 60 – 14000 Гц. (Область 300 – 3000 Гц представлена достаточно хорошо.
Максимальный подъем амплитуды микрофон имеет в районе 2800 Гц).
Модуль полного электрического сопротивления на частоте 1000 Гц 200 +/- 40 Ом.
Перепад чувствительности фронт-тыл 12 дБ.
Чувствительность микрофона по свободному полю на частоте 1000 Гц не менее 2,0 мВ/Па.
Минимальное сопротивление нагрузки 250 Ом.











Re: MICROFONOS SOVIETICOS
Llir, 19.11.2018, 02:41

Всем привет!

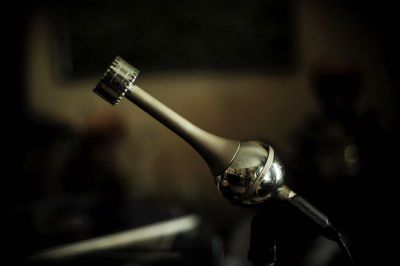

Пару слов о последних не серийных микрофонах.

Последним ламповым микрофоном именно ЛОМО был 19-А-19...я в этом убежден.

19-А-21 и 22 делались уже мастером. У него есть сайт АДАДА по изготовлению и ремонту аудио и микрофонов.

Что касается КА Ленин, то впервые это слышу. Эти бутылки изготавливались в Москве. Многие говорили про Чхеидзе(лично не знаком). Эти микрофоны можно узнать по стилю исполнения...и похожи на новые "Союз".

Сделаны они очень качественно, звучит Ленин...хорошо и весма специфически. В Петербурге есть на студии Теория-Рекордс(не в качестве рекламы). Но никогда я не думал, что это ломо.
На бп напмсано "Макарцев". Фото могу прислать если интересно.

Re: MICROFONOS SOVIETICOS
Vzglyad, 19.11.2018, 02:43

Llir Цитата ...

Всем привет!

Пару слов о последних не серийных микрофонах.

Последним ламповым микрофоном именно ЛОМО был 19-А-19...я в этом убежден.

19-А-21 и 22 делались уже мастером. У него есть сайт АДАДА по изготовлению и ремонту аудио и микрофонов.

Что касается КА Ленин, то впервые это слышу. Эти бутылки изготавливались в Москве. Многие говорили про Чхеидзе(лично не знаком). Эти микрофоны можно узнать по стилю исполнения...и похожи на новые "Союз".

Сделаны они очень качественно, звучит Ленин...хорошо и весма специфически. В Петербурге есть на студии Теория-Рекордс(не в качестве рекламы). Но никогда я не думал, что это ломо.
На бп напмсано "Макарцев". Фото могу прислать если интересно.



Добрый день.
Интересно глянуть фото.Можно выложить здесь?

Re: MICROFONOS SOVIETICOS
Llir, 19.11.2018, 16:14

Пока что какие-то старые экспериментальные фото нашёл. Для чётких нужно на студию заехать будет)

[link]


Re: MICROFONOS SOVIETICOS
Vzglyad, 20.11.2018, 05:48

[quote]
Пока что какие-то старые экспериментальные фото нашёл. Для чётких нужно на студию заехать будет)

[link]

[/quote1542710854]

Будем ждать "чётких" фоток.
А эти можете сюда залить? А то отправляет куда-то для скачивания...

Re: MICROFONOS SOVIETICOS
Llir, 20.11.2018, 06:40

Это просто облако mail.ru. Сюда - говорит, что не может, большие слишком

Однако получилось, несмотря на надпись ERROR. А как тут удалить лишнее? Не вижу.

Re: MICROFONOS SOVIETICOS

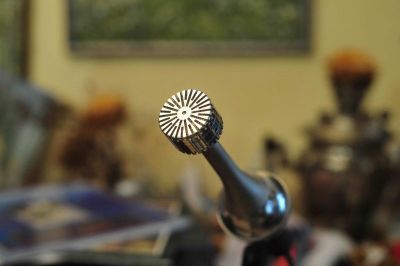

Vzglyad, 20.11.2018, 07:42













Re: MICROFONOS SOVIETICOS

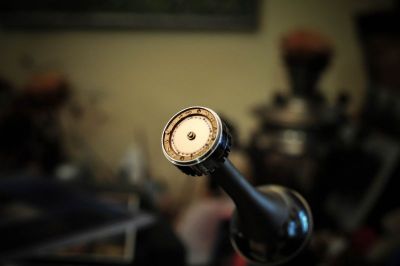

Llir, 20.11.2018, 07:59







Re: MICROFONOS SOVIETICOS
Vzglyad, 20.11.2018, 08:01

Фантастический микрофон!!!
А паспорт есть? Сканы?Фотки?

Re: MICROFONOS SOVIETICOS
Llir, 20.11.2018, 08:01

Спасибо!

Я их посветлее сделал немного.





Re: MICROFONOS SOVIETICOS
Llir, 20.11.2018, 12:55

Vzglyad Цитата ...

Фантастический микрофон!!!
А паспорт есть? Сканы?Фотки?


Нет и не было.
Я уверен, что это мастеровой микрофон. Его позиционировали как похожий на Нойман. Подобранные капсюль, трансформатор и лампа.
И действительно, верха много и он очень детальный. Низ самый нижний так же с горкой. Нижняя середина прибрана.
Видел в интернете МКЛ-101 чёрные такие "бутылки" и золотой "шар". Они описывались как мягкие и с хорошим низом.
Интересно было бы заполучить тоже))

Re: MICROFONOS SOVIETICOS
Vzglyad, 06.01.2019, 06:47

Микрофон МК-12


Опытный Завод ВНИИРПА им. А.С. Попова






Конденсаторный односторонненаправленный микрофон МК-12 предназначен для записи,передачи и звукоусиления музыки и речи в студиях ,театрах и концертных залах.








Информация предоставлена Я-Ха и нашим литовским другом Чесловас Паплаускас ,за что им огромное спасибо!!!














































Re: MICROFONOS SOVIETICOS
Vzglyad, 06.01.2019, 07:12

Микрофон МК-15


Опытный Завод ВНИИРПА им. А.С. Попова





Микрофон конденсаторный МК-15 ,ненаправленный в горизонтальной плоскости ,предназначен для записи и передачи музыки и речи.




Информация предоставлена Я-Ха и нашим литовским другом Чесловас Паплаускас ,за что им ещё раз огромное спасибо!!!





































"С Новым годом!!!

Посылаю вам сканированные паспорта МК-12 и МК-15. В них имеются пару фотографий микрофонов.

Надеюсь этого достаточно, чтобы пополнить вашу базу данных.


Мои лучшие инженерные пожелания –

Чесловас Паплаускас, Каунас ..."




Re: MICROFONOS SOVIETICOS
Skyworker79, 06.01.2019, 09:23

Отличные новости!

Re: MICROFONOS SOVIETICOS
Susanin, 21.01.2019, 00:21

Вот здесь вот: [link]
как раз этот футуристический мик продаётся (за 200 000 !!!), и там ясно написано, что он мастеровой.

Re: MICROFONOS SOVIETICOS
Vzglyad, 21.01.2019, 03:49

Пусть тогда и здесь полежит это утверждение:

Ламповый микрофон MKL - копия Neumann U 47 цена на авито 200 000руб.

Мастеровой микрофон, обладающий великолепным звуком

Сделан из подобранных капсюлем, лампой и звуковым трансформатором по мотивам U47. Но это не скучный клон! Звук весьма схож(основательные низы, детальный верх, плотность звука), но, тем не менее, имеет свой особенный характер

Собран очень качественно. Очень маленький пробег, в отличном состоянии

Проверка. При покупке можно сравнить с Neumann 170, Violet Amethyst Vintage, Audio-Technica

Временно не использую ламповые микрофоны из-за электросети

В комплекте Микрофон, БП, кабель 5-пиновый, специальный держатель и коробочка





Re: MICROFONOS SOVIETICOS
Llir, 27.01.2019, 12:46

Что же, владельцы могут и продать...Сейчас микрофон работает на студии "Теория-Рекордс" в Петербурге, так что доступен для записи всех желающих)

Re: MICROFONOS SOVIETICOS
Vzglyad, 28.01.2019, 06:44

Llir а можно спросить контакты ? В личку может?
Есть ли у Вас с ними связь? Может что-то скажут подробнее про "мастеровитость",имя мастера может известно?

Re: MICROFONOS SOVIETICOS
Susanin, 01.02.2019, 06:48

А вот здесь посмотрите, какой интересный мик, первый раз такой вижу: ломо 8А5-01У1.1 !
[link]

Re: MICROFONOS SOVIETICOS
Vzglyad, 20.03.2019, 05:41

ЛОМО МД-56 Юрий Гагарин...




Re: MICROFONOS SOVIETICOS
Vzglyad, 20.03.2019, 06:19





Re: MICROFONOS SOVIETICOS
spiker2003, 11.04.2019, 14:22

Огромное спасибо создателю этой ветки посвящённой советским микрофонам.Наверное в интернетпространстве более подробного описания всей гаммы выпускавшихся в СССР микрофонов нет.Если я не ошибся то нигде не упоминался микрофон МД-37Б.Пэтому выложу несколько фотографий этого дэвайса.
Микрофон МД-37Б :динамический,номинальный диапазон частот 60-8000Гц,,неравномерность частотной характеристики - 23дБ, номинальное сопротивление нагрузки - 250 Ом.,стандартный уровень осевой чувствительности - 78 дБ, чувствительность на частоте 1000Гц при номинальной активной нагрузке - 0.63 мВ.Это всё что о нём известно мне.Подставка точно такая как встречается с МД-55,лицевая металлическая защита мембраны такая же как на МД-30 -полукруглая с множественными отверстиями,хромированная,но только в общих чертах. Микрофон накрывался кожанным чехлом(для хранения)





Re: MICROFONOS SOVIETICOS
spiker2003, 11.04.2019, 14:26

МД-37Б



Re: MICROFONOS SOVIETICOS
spiker2003, 11.04.2019, 14:27

МД-37Б



Re: MICROFONOS SOVIETICOS
Nik, 11.04.2019, 15:09

Ракетно-космический дизайн!
Круто выглядит!

Re: MICROFONOS SOVIETICOS
spiker2003, 11.04.2019, 16:07

Ещё один микрофон советской эпохи конца 50-х годов - КИНАП А9-1.Информации о нём нет,но один экземпляр сохранился.



Re: MICROFONOS SOVIETICOS
spiker2003, 11.04.2019, 16:09

КИНАП А9-1. Единственный след,на который удалось напасть в интернете - это вот такая открытка с его изображением.


Re: MICROFONOS SOVIETICOS
woka, 11.04.2019, 17:47

Ух ты! Он живой?

Re: MICROFONOS SOVIETICOS
woka, 11.04.2019, 18:14

Не заметил посты на предыдущей странице.
spiker2003, спасибо за пополнение и добро пожаловать
И да - это Ваши сокровища? Живые?

Re: MICROFONOS SOVIETICOS
spiker2003, 12.04.2019, 09:27

woka Цитата ...

Не заметил посты на предыдущей странице.
spiker2003, спасибо за пополнение и добро пожаловать
И да - это Ваши сокровища? Живые?

Добрый день!Спасибо за приглашение!Фотографии реальных микрофонов которые сохранились до наших дней. КИНАП принадлежит моему другу и коллеге по коллекционированию из города Днепр.37-ой мой (один только,фото с аукциона где я его приобрёл).Есть ещё экземпляры,но они как будто упоминались в ветке.поэтому нет смысла повторятся.


Re: MICROFONOS SOVIETICOS
Vzglyad, 12.04.2019, 09:53

Добрый день!
Очень интересная информация!!!Спасибо!!!
А можно Вас spiker2003 попросить с фотографировать надписи на корпусах, где модели прописаны?

Re: MICROFONOS SOVIETICOS
Vzglyad, 12.04.2019, 09:58

Nik Цитата ...

Ракетно-космический дизайн!
Круто выглядит!


И ДА!!!
ВСЕХ С ДНЁМ КОСМОНАВТИКИ!!!!


Re: MICROFONOS SOVIETICOS
spiker2003, 12.04.2019, 12:37

Vzglyad Цитата ...

Добрый день!
Очень интересная информация!!!Спасибо!!!
А можно Вас spiker2003 попросить с фотографировать надписи на корпусах, где модели прописаны?

За КИНАП попрошу сделать фото моего друга.так как он находится не у меня.На МД-37Б обозначение находится не на самом микрофоне,а на разъёме подключения к чему либо,точнее на такой металлической оправке экранированного кабеля.рядом с моделью указан номер (по всей вероятности заводской) №54




Re: MICROFONOS SOVIETICOS
spiker2003, 12.04.2019, 16:37

Присоединяюсь к поздравлениям,с днём космонавтики!


Re: MICROFONOS SOVIETICOS
spiker2003, 16.04.2019, 13:14

Я-Ха Цитата ...

ОКТАВА МД-68

Опять же, редкий зверь - очень жалею, что как-то пожабился купить такой на украинском интернет-аукционе Без пафосной ветрозащиты, впрочем, выглядит совсем не так эпично.


Есть в продаже.Могу помочь с приобретением,но написать в личку не знаю как.


Re: MICROFONOS SOVIETICOS
Geosan, 16.04.2019, 13:45

У меня есть оригинальный пьезоэлектрический микрофон к Магнитофону радиограммофону Эльфа-6 . Если интересно могу на фоткать его

Re: MICROFONOS SOVIETICOS
spiker2003, 16.04.2019, 16:44

Geosan Цитата ...

У меня есть оригинальный пьезоэлектрический микрофон к Магнитофону радиограммофону Эльфа-6 . Если интересно могу на фоткать его

Очень было бы к стати.Нигде не могу добиться фотографий этого загадочного микрофона.В интернете их просто нет.Дело в том что мне такой попался вместе с магнитофонной приставкой "Волна" и уже в нерабочем разобранном состоянии.Как его оживить ума не приложу потому как никогда подобным не владел.Особенно интересует сам пьезоэлемент со всех сторон.А если кто подскажет как произвести реставрацию - предел моей благодарности не будет иметь границ.



Re: MICROFONOS SOVIETICOS
spiker2003, 16.04.2019, 16:48

Кажется вот это и есть пьезоэлектрический капсуль микрофона Эльфа-6



Re: MICROFONOS SOVIETICOS
spiker2003, 16.04.2019, 16:49

И обратная его сторона



Re: MICROFONOS SOVIETICOS
GeorgeM, 16.04.2019, 17:28

spiker2003 Цитата ...

Geosan Цитата ...

У меня есть оригинальный пьезоэлектрический микрофон к Магнитофону радиограммофону Эльфа-6 . Если интересно могу на фоткать его

Очень было бы к стати.Нигде не могу добиться фотографий этого загадочного микрофона.В интернете их просто нет.Дело в том что мне такой попался вместе с магнитофонной приставкой "Волна" и уже в нерабочем разобранном состоянии.Как его оживить ума не приложу потому как никогда подобным не владел.Особенно интересует сам пьезоэлемент со всех сторон.А если кто подскажет как произвести реставрацию - предел моей благодарности не будет иметь границ.


...что интересно, с моей эльфой6 изначально был микрофон МД42.

Re: MICROFONOS SOVIETICOS
Geosan, 16.04.2019, 17:49

Вот он ...
если нужны подробности завтра могу его расковырять и нафоткать



Re: MICROFONOS SOVIETICOS
spiker2003, 16.04.2019, 18:32

Geosan Цитата ...

Вот он ...
если нужны подробности завтра могу его расковырять и нафоткать



Буду ждать фото с нетерпением

Re: MICROFONOS SOVIETICOS
spiker2003, 16.04.2019, 18:45

На днях делал проффилактику своим микрофонам,заодно сделал общее фото(но на стол уже помещаются с трудом)



Re: MICROFONOS SOVIETICOS
GeorgeM, 17.04.2019, 07:24

оох, душевно.

Re: MICROFONOS SOVIETICOS
Vzglyad, 17.04.2019, 07:46

spiker2003 Цитата ...

Я-Ха Цитата ...

ОКТАВА МД-68

Опять же, редкий зверь - очень жалею, что как-то пожабился купить такой на украинском интернет-аукционе Без пафосной ветрозащиты, впрочем, выглядит совсем не так эпично.


Есть в продаже.Могу помочь с приобретением,но написать в личку не знаю как.



Есть вопрос - МД-68 у Вас с ветрозащитой круглой или голый?


Re: MICROFONOS SOVIETICOS
spiker2003, 17.04.2019, 09:34

Vzglyad Цитата ...

spiker2003 Цитата ...

Я-Ха Цитата ...

ОКТАВА МД-68

Опять же, редкий зверь - очень жалею, что как-то пожабился купить такой на украинском интернет-аукционе Без пафосной ветрозащиты, впрочем, выглядит совсем не так эпично.


Есть в продаже.Могу помочь с приобретением,но написать в личку не знаю как.



Есть вопрос - МД-68 у Вас с ветрозащитой круглой или голый?


У меня с ветрозащитой,а тот что кто-то,но не я,продаёт по всей вероятности что без неё.На фото я её не наблюдал.


Re: MICROFONOS SOVIETICOS
spiker2003, 17.04.2019, 09:43

Вот он такой



Re: MICROFONOS SOVIETICOS
Geosan, 17.04.2019, 11:17

Сюда выкладывать ?






Re: MICROFONOS SOVIETICOS
Geosan, 17.04.2019, 11:18

Еще





Re: MICROFONOS SOVIETICOS
Geosan, 17.04.2019, 11:20

Вот





Re: MICROFONOS SOVIETICOS
Vzglyad, 17.04.2019, 11:30

Спасибо! Я передам Я-Ха,он заинтересован!

Re: MICROFONOS SOVIETICOS
spiker2003, 17.04.2019, 12:52

Geosan Цитата ...

Вот





Огромное спасибо!Я так и подозревал что в моём случае самая большая проблема это передняя мембрана,которая сильно смята.А контакты показывают на капсуле хоть какое то сопротивление?


Re: MICROFONOS SOVIETICOS
spiker2003, 17.04.2019, 12:54

Vzglyad Цитата ...

Спасибо! Я передам Я-Ха,он заинтересован!

Поспешите,потому как осталось два дня до завершения аукциона.19.04 в 21-00.Продавец находится в России.

Re: MICROFONOS SOVIETICOS
Geosan, 17.04.2019, 13:52

Там на вид обычная толстая фольга , вырезать ножницами и затупленной зубочисткой сформировать борозды . Я честно говоря не сильно жажду владеть этим микрофоном , а у вас солидная коллекция набирается , так что в принципе готов к обмену .

Re: MICROFONOS SOVIETICOS
spiker2003, 17.04.2019, 15:50

Geosan Цитата ...

Там на вид обычная толстая фольга , вырезать ножницами и затупленной зубочисткой сформировать борозды . Я честно говоря не сильно жажду владеть этим микрофоном , а у вас солидная коллекция набирается , так что в принципе готов к обмену .

А что Вас интересует?


Re: MICROFONOS SOVIETICOS
Geosan, 17.04.2019, 15:59

Что вроде этого
[link]

Re: MICROFONOS SOVIETICOS
spiker2003, 17.04.2019, 16:13

К сожалению у меня не то что на обмен а и у самого ни одного МЛ-ки нет в коллекции.

Re: MICROFONOS SOVIETICOS
GeorgeM, 19.04.2019, 12:39

нифига себе. на капсюле точно надписей латиницей нету? на астатик люто похож.

spiker2003 Цитата ...

А контакты показывают на капсуле хоть какое то сопротивление?

кристаллический же капсюль, это по нынешнему называется "пьезо", какой такой сопротивление?

Re: MICROFONOS SOVIETICOS
swin, 19.04.2019, 14:33

бесконечное

Re: MICROFONOS SOVIETICOS
GeorgeM, 19.04.2019, 16:50

ТСС! не подсказывай!
%-))

Re: MICROFONOS SOVIETICOS
spiker2003, 20.04.2019, 04:14

Vzglyad Цитата ...

Добрый день!
Очень интересная информация!!!Спасибо!!!
А можно Вас spiker2003 попросить с фотографировать надписи на корпусах, где модели прописаны?

Выполняю Вашу просьбу по поводу фото обозначения марки микрофона КИНАП.Она находится на табличке расположеной снизу корпуса микрофона.Надпись сильно потёрта,поэтому не взищите за качество.



Re: MICROFONOS SOVIETICOS
Vzglyad, 20.04.2019, 04:20

О!!! Спасибо огромное!!!!Всё видно!!!

Re: MICROFONOS SOVIETICOS
spiker2003, 20.04.2019, 04:34

Ещё один микрофон,который не упоминался ранее МД-74.



Re: MICROFONOS SOVIETICOS
spiker2003, 20.04.2019, 04:35

И его заводская упаковка



Re: MICROFONOS SOVIETICOS
Vzglyad, 20.04.2019, 04:49

Ух-тыж!!!
Ваш?
Подробнее фотки можно попросить? Может есть возможность паспорт сканировать?И гарантийный талон...

Где-то вроде была тема по болгарским микрофонам...

Re: MICROFONOS SOVIETICOS
spiker2003, 20.04.2019, 11:41

Vzglyad Цитата ...

Ух-тыж!!!
Ваш?
Подробнее фотки можно попросить? Может есть возможность паспорт сканировать?И гарантийный талон...

Где-то вроде была тема по болгарским микрофонам...









Re: MICROFONOS SOVIETICOS
spiker2003, 21.04.2019, 05:27

Vzglyad Цитата ...


Где-то вроде была тема по болгарским микрофонам...

Вот теперь и сомневаюсь,правильно ли сделал разместив болгарский микрофон.В принципе НРБ в 50-80-е была социалистической и её продукция официально импортировалась в СССР.Если посты не соответствуют теме,модератора прошу удалить их

Re: MICROFONOS SOVIETICOS
Vzglyad, 21.04.2019, 05:38

spiker2003 Цитата ...

Vzglyad Цитата ...


Где-то вроде была тема по болгарским микрофонам...

Вот теперь и сомневаюсь,правильно ли сделал разместив болгарский микрофон.В принципе НРБ в 50-80-е была социалистической и её продукция официально импортировалась в СССР.Если посты не соответствуют теме,модератора прошу удалить их


Не-не! Извините!Так и не дошло дело до создание темы демократических микрофонов...Здесь и обсуждаем!!!



Re: MICROFONOS SOVIETICOS
spiker2003, 24.04.2019, 19:55

Разобрал свои "закрома" и с трудом нашёл переднюю сеточку и соединяющий ободок для микрофона Эльфа-6.Рискнул разобрать капсуль пьезомикрофона.Внутри ничего небыло окромя двух припаяных к контактам тоненьких полосочек. со следами окиси,фольги.









Re: MICROFONOS SOVIETICOS
spiker2003, 24.04.2019, 20:06

Я не электронщик по образованию,просто любитель ретро техники, и честно говоря не понимаю принцип работы пьезо микрофона и как его возможно поладить.Даже если я изготовлю заново мембрану из тонкой фольги.приближённо к оригиналу сама по себе она же ничего не выдаст.Что бы знать что делать дальше нужно понимание,а у меня его нет.Если кто знает,подскажите,пожалуйста.Желательно нарисовать схему принципа работы такой капсулы. К тому же,изначально у меня отсутствовали три удерживателя пьезо капсулы.Теоретически изготовить их я могу(найти нет).Заменил крепёжные болтики с полукруглыми головками на болтики с подтает и подобрал гаечки более приближённые к оригинальной на соединяющем кольце.Пока у меня нет ответов на кучу вопросов по его реанимации собрал в кучу,что б опять не растерять детали.Как музейный экспонат он сгодится.Но хотелось бы что бы он был действующим.









Re: MICROFONOS SOVIETICOS
spiker2003, 24.04.2019, 20:24

Пока постоит на своём месте в ожидании качественного ремонта до рабочего состояния.Нашёл в интернете вот такую инфу :"Ну а позже стал пользоваться популярностью пьезоэлектрический микрофон, сконструированный советскими учеными С. Н. Ржевкиным и А. И. Яковлевым. Он имел в качестве датчика звукового давления пластинку из вещества, обладающего пьезоэлектрическими свойствами."Есть о чём задуматься.



Re: MICROFONOS SOVIETICOS
GeorgeM, 25.04.2019, 02:41

spiker2003 Цитата ...

Разобрал свои "закрома" и с трудом нашёл переднюю сеточку и соединяющий ободок для микрофона Эльфа-6.Рискнул разобрать капсуль пьезомикрофона.Внутри ничего небыло окромя двух припаяных к контактам тоненьких полосочек. со следами окиси,фольги.

ну, собсно самого пьезокристалла и нет. реставрация до рабочего состояния невозможна. в принципе.

Re: MICROFONOS SOVIETICOS
spiker2003, 25.04.2019, 10:20

GeorgeM Цитата ...

spiker2003 Цитата ...

Разобрал свои "закрома" и с трудом нашёл переднюю сеточку и соединяющий ободок для микрофона Эльфа-6.Рискнул разобрать капсуль пьезомикрофона.Внутри ничего небыло окромя двух припаяных к контактам тоненьких полосочек. со следами окиси,фольги.

ну, собсно самого пьезокристалла и нет. реставрация до рабочего состояния невозможна. в принципе.

Я,может быть, с Вами и согласен,но....В том то и дело что никто не покажет что это такое и с чем его едят.Я не могу чт то сделать в пользу реставрации микрофона,потому что не вижу аналог исправного микрофона и как он устроен.

Re: MICROFONOS SOVIETICOS
GeorgeM, 25.04.2019, 13:32

ну вот прям никто не знает... у нас же других кристаллических миков в мире не было.

...половина харперов дерётся с второй половиной в спорах что лучше, кристаллический астатик или динамический шур, но никто прям не подозреват что у этого, выпускающегося с 20тых годов астатика унутре. загадка, интрига.




Re: MICROFONOS SOVIETICOS
Baza, 26.04.2019, 09:26

Я думаю, что не будет большой бедой, распереть центр мембраны к пьезоголове от электрофона, как на первом рисунке

голову взять стандартную МОНО вставку ГЗК, типа такой



Re: MICROFONOS SOVIETICOS
spiker2003, 27.04.2019, 11:22

Я-Ха Цитата ...




ЛОМО 82А-9

Редкая модель - по крайней мере, даже фоток в сети практически нет.





Если не против то добавлю несколько фотографий,которые мне удалось найти в сети интернета.
Этот микрофон находится в музее звука Виктора Пинчука в Одессе.За качество фотографий не бросайте тапками так как вырезал их из общей фотографии его коллекции.









Re: MICROFONOS SOVIETICOS
spiker2003, 27.04.2019, 11:24

А этот микрофон я обнаружил у одного из коллекционеров в России.Есть даже фотография его в разобранном виде





Re: MICROFONOS SOVIETICOS
wolf, 27.04.2019, 11:35

На первой странице фото реального микрофона 82а-9 (находится у моего соседа, неделю ездил в Москву, но с новым хозяином так и не встретился)

Re: MICROFONOS SOVIETICOS
GeorgeM, 27.04.2019, 16:44

Baza Цитата ...

Я думаю, что не будет большой бедой, распереть центр мембраны к пьезоголове от электрофона, как на первом рисунке

голову взять стандартную МОНО вставку ГЗК, типа такой



вполне вариант, имхо.
конечно в звуке ничего общего с оригиналом не будет, но функционировать такое в принципе должно.

Re: MICROFONOS SOVIETICOS
spiker2003, 28.04.2019, 14:19

Попалась ещё интересная информация,которую,как мне кажется, не вносили в эту ветку.Микрофон конденсаторный ламповый ЛОМО 8А-05.Диаметр мембраны микрофона 0.5 d. Капсюль похож на используемый в серии ЛОМО КМС19, в микрофоне 8А-03. Внешне микрофон напоминает уменьшенную модель Октава МКЭ-100 (МКЭ-271), от которого заимствован металлический корпус и удобный держатель капсюля.
Ламповый микрофон для записи инструментов и вокала баритональных групп и выше. Микрофон отличается хорошей детальностью, подходит для записи хэтов и струнных инструментов, может быть использован в качестве планового микрофона, на ударную установку (оверхэд). В бюджетной же (домашней) студии вполне может быть единственным универсальным микрофоном. Ведь кроме всех своих достоинств, этот микрофон ещё и ЛАМПОВЫЙ!!
Диаграмма направленности кардиоида.







Re: MICROFONOS SOVIETICOS
spiker2003, 30.04.2019, 23:11

Боюсь ошибиться,но предположу что Юрий Борисович Левитан работал с микрофоном ДМК







Re: MICROFONOS SOVIETICOS
spiker2003, 30.04.2019, 23:13

А так же с МД-30




Re: MICROFONOS SOVIETICOS
spiker2003, 30.04.2019, 23:17

Ещё одно фото с МД-30



Re: MICROFONOS SOVIETICOS
Vzglyad, 01.05.2019, 02:30

Королева бензоколонки,СССР,1962 год.
[link]
Тематические микрофоны хороши во многих эпизодах




Re: MICROFONOS SOVIETICOS
spiker2003, 01.05.2019, 06:41

[quote]
Королева бензоколонки,СССР,1962 год.
[link]
Тематические микрофоны хороши во многих эпизодах



[/quote1556707129]
Это МД-55.А с ДМК я прав или ошибаюсь?Вот уж не помню из какого фильма заскринил эти фото,но опознать микрофон не сумел.






Re: MICROFONOS SOVIETICOS
Vzglyad, 01.05.2019, 07:06

Про ДМК понять сложно.Так то похожи контуры...Но почему-то мне казалось,что ДМК гораздо меньше размером должен быть...

Re: MICROFONOS SOVIETICOS
spiker2003, 01.05.2019, 09:47

Vzglyad Цитата ...

Про ДМК понять сложно.Так то похожи контуры...Но почему-то мне казалось,что ДМК гораздо меньше размером должен быть...

У меня впечатление противоположное.мне кажется что подставки ДМК и СМД почти одинаковые.различие конструкции выражается в выводе экранированного кабеля с микрофона в задней части корпуса.возможно ДМК это ранний вариант СМД. Но я ничего не утверждаю.На уровне интуиции.

Re: MICROFONOS SOVIETICOS
spiker2003, 02.05.2019, 09:17

ещё один загадочный (потому что не знаю. как он называется) советский микрофон который использовался для членов руководства компартии СССР на мавзлее.Последний раз его использовали в 1945 году.Микрофон находится в музее звука В.Пинчука в Одессе.Такие микрофоны изготавливалися в так называемых "шаражках" и микрофонов этой модели было изготовлено 101 экземпляр.
[link]



Re: MICROFONOS SOVIETICOS
spiker2003, 05.05.2019, 09:27

Микрофон ММ-3 .Угольный микрофон возможно применять только для передачи негромкого разговора. Некоторое улучшение работы дает увеличение упругости мягкого войлока, находящегося в капсюле вокруг угольной коробки прилегающего к мембране. Это увеличит затухание мембраны, притупит ее резонанс, но, конечно, уменьшит чувствительность. Сопротивление угольных микрофонов 100—200 ом, нормальный рабочий ток 20 мА. При продолжительной работе угольный микрофон ведет себя неустойчиво, появляются шорохи и трески, а этим спекается порошок.
Более совершенным типом угольного микрофона является широко распространенный в настоящее время мраморный микрофон без мембраны, разработанный Рейссом . Звуковые колебания, проходя через тонкую прорезиненную шелковую перегородку, воздействуют непосредственно на угольный порошок, сопротивление его меняется, следовательно, изменяется и ток в микрофонной цепи. Частотная характеристика микрофона Рейсс показывает, что он достаточно равномерно воспроизводит всю необходимую для художественных передач полосу частот.
Мраморные микрофоны практически не вносят значительных искажений в передачу. Недостатком их является небольшая чувствительность (в десятки раз менее обычного угольного) и наличие некоторого шипящего фона, сопровождающего работу. Мраморный остов, употребляемый в этих микрофонах, нужен для хорошей отдачи выделяющегося в микрофоне тепла. Исследования показали, что сопровождающие работу угольных микрофонов шорохи и фон обусловливаются тепловыми процессами. Сопротивление микрофона Рейсс 250—350 омов. Нормальный рабочий ток 15—20 мА. В работе эти микрофоны устойчивы, допуск^от значительные перегрузки и не боятся сырости.
Выпускаемые ВЭО по типу Рейсса микрофоны ММ-3 несколько отличаются от заграничных присутствием большего шипящего фона, а кроме того своей разнородностью. Сопротивление взятых из партии и промеренных 10 микрофонов колеблется в пределах от 300 до 700 омов, почему для каждого микрофона приходится в отдельности подбирать наивыгоднейшее значение тока и нагрузки, что особенно неудобно при одновременной работе двух или трех микрофонов. В последнее время ВЭО начало выпускать микрофоны того же типа под маркой ММ-2/3. Они отличаются с внешней стороны малыми размерами.С электрической стороны первые образцы оказались также разнородными. Для их нормальной работы нужен небольшой ток, всего 2—1 мА. По качеству воспроизведения звука MM2/3 мало уступают заграничному Рейссу.
Радиофронт 1931 г. №09-10



Re: MICROFONOS SOVIETICOS
spiker2003, 05.05.2019, 10:02

Микрофон производства "Телефонная фабрика Л.М.Эриксон и К" 1926 года выпуска г.Нижний Новгород.




Re: MICROFONOS SOVIETICOS
woka, 05.05.2019, 16:33

Обалдеть можно! Спасибо

Re: MICROFONOS SOVIETICOS
spiker2003, 05.05.2019, 18:34

Дополню несколькими фотографиями уже упомянутого ЛОМО 19А-4 в части комплектации онного















Re: MICROFONOS SOVIETICOS
spiker2003, 07.05.2019, 23:53

Касательно "винтажный советский микрофон без опознавательных знаков".Как по мне то это сборная.Подставка "утюжок" очень распространённая в 50-х годах в СССР,хотя бы шла с МД-55.Механизм наклона микрофона от МД-30.Нижняя часть корпуса микрофона и обрамлённая рамка самодельные. Сам же микрофон может быть как КИНАП 9А-1 так и RSA.Но сказать точно могло бы только вскрытие данного микрофона.











Re: MICROFONOS SOVIETICOS
spiker2003, 09.05.2019, 14:33

В интернете фигурирует все лишь одна фотография микрофона Ленинградского завода им. Кулакова МК-3.Если я не ошибся,то Левитан ,на фото,говорит именно в такой микрофон



Re: MICROFONOS SOVIETICOS
spiker2003, 09.05.2019, 17:35

Ленинградский завод им. Кулакова микрофон МК-3.Ещё пару фотографий.Неужели ни одного экземпляра не сохранилось до сегодня?Мне этот микрофон больше напоминает фотоаппарат чем микрофон










Re: MICROFONOS SOVIETICOS
spiker2003, 09.05.2019, 17:36

Ленинградский завод им. Кулакова , микрофон МК-2.Фото из прошлого.









Re: MICROFONOS SOVIETICOS
woka, 09.05.2019, 18:38

Спасибо!

Re: MICROFONOS SOVIETICOS

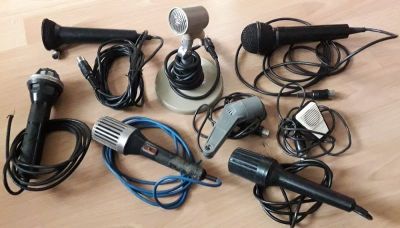

wadimus, 11.05.2019, 06:33

Рылся в своих закромах.....завалялись...




Re: MICROFONOS SOVIETICOS
spiker2003, 11.05.2019, 17:14

Ещё пару рисунков и фото КИНАП 10А-1 что удалось нарыть в нете.Редкий микрофон.







Re: MICROFONOS SOVIETICOS
spiker2003, 12.05.2019, 05:00

Упоминавшийся в данной теме микрофон МД-38Ш с заводскими №47 и 195 выпущенных в 1965 году,хоть и позиционируется как шумоизмерительные,то есть не нашёл широкого применения среди музыкантов, сохранилось их не густо.Сколько не искал фотографий в интернете,окромя той что имеется в первом посту данной темы ничего не находилось.Вчера случайно набрёл на ещё одну фотографию этого микрофона заводской № 367 выпущенный в 1967 году,но опять таки вид с боку и никакого представления,как говорится "в фас".Поэтому выкладываю найденную фотографию и несколько фотографий своего микрофона заводской № 26 выпущенного в том же 1967 году.Я его ещё не разбирал(для профилактики).Хромированная решётка для защиты подвижной части капсулы точно такая же как и на микрофоне МД-59.Размерами они так же схожи.













Re: MICROFONOS SOVIETICOS
Vzglyad, 12.05.2019, 05:10

Спасибо spiker2003!!! Хорошо что подхватили тему!!! Огромное спасибо!!! Интересно очень!!!

Re: MICROFONOS SOVIETICOS
spiker2003, 12.05.2019, 06:19

И ещё одно дополнение к сведениям об упомянутом в данной теме Учебном микрофоне.Из документа,прилагаемого к комплекту,видно что такого вида учебный микрофон выпускался по техусловиям с 1979 года (ТУ 79).В принципе,как минимум, подобные микрофоны выпускались с 1951 года.Об этом говорит инструкция "Главучтехпрома". Сам учебный микрофон выглядел немножко иначе .Капсуль угольный в нём был установлен МК-10 1957 года выпуска.(это так сделано в моём экземпляре)




















Re: MICROFONOS SOVIETICOS
spiker2003, 12.05.2019, 06:32

Что касается истории не только советских микрофонов. а в общем,мирового значения,то все мы(пользователи этим изобретением) должны быть благодарны его первому изобретателю.Из всех видов электроакустических преобразователей, используемых в современной аудиотехнике, микрофон имеет самую длинную историю. Само название «микрофон» было предложено в 1827 г. Ч. Уитстоуном (Англия) и происходит от слов «micro» – малый и «phone» – звук (греч).
Первая конструкция микрофона была запатентована в 1876 г. знаменитым изобретателем Александром Беллом и представляла собой «жидкостный передатчик», принцип устройства которого был достаточно прост: в трубообразный сосуд был налит водный раствор кислоты, в котором «плавала» пергаментная диафрагма с присоединенным к ней проводом. Когда кто-то говорил в рупор, диафрагма начинала колебаться, провод больше или меньше погружался в раствор и соответственно менялось сопротивление электрической цепи, с которой он был соединен. Такой «микрофон» был продемонстрирован на выставке в Филадельфии в 1876 г. и подтолкнул целую группу изобретателей Э.Берлинера, Д.Хьюза и Т.Эдисона к созданию угольного микрофона.История первых советских микрофонов уходит корнями глубоко в далёкие 20-е годы прошлого столетия.









Re: MICROFONOS SOVIETICOS
spiker2003, 12.05.2019, 07:00

По заказу Главного военно-технического управления армии царской России 1 августа 1915 года на Арзамасском тракте недалеко от Нижнего Новгорода, у посёлка Мыза, началось строительство оборонного завода «для производства телефонных, телеграфных, радиотелеграфных и других электротехнических аппаратов». Постройкой занималось АО Русских электротехнических заводов «Сименс и Гальске». В начале 1917 года завод был сдан и уже в апреле выпустил первую партию из 1400 телефонных аппаратов.Гражданская война внесла свои поправки и на некоторое время завод прекратил производство основной продукции.Только после смерти Ленина в 1924 году заводу было присвоено его имя и с того момента начался мелкосерийный выпуск угольных микрофонов для молодого социалистического государства.






Re: MICROFONOS SOVIETICOS
spiker2003, 12.05.2019, 11:49

Буквально через пару лет в 1926 году Нижегородск завод им.Ленина выпускает свой первый угольный микрофон с однокаскадным усилителем на триоде(ламповый).В этом же году(январь 1926)Тульские интузиасты радиотехники задумали создать радиомастерскую.Это был фундамент недалёкого будущего завода "Октава"Июнь 1927 -В Туле открылась мастерская по изготовлению радиодеталей,принадлежавшая губернскому совету Общества Друзей Радио. Арендовали помещение у педагогического техникума,в здании на углу ул.Фр.Энгельса,6 и ул.Советской,37.Работало 15 человек. Май 1929 -Мастерская преобразована в Фабрику "Радиодеталь"
Май 1930 - "Радиодеталь" передана в "Тулметпром" и была расширена за счёт самоварной фабрики. Январь 1931 -Фабрика "Радиодеталь" передана Наркомату почт и телеграфов и получила название "Радиозавод №7".До выпуска первого микрофона ДМК на заводе оставалось каких то 11лет.




Re: MICROFONOS SOVIETICOS
spiker2003, 12.05.2019, 11:58

Ещё через два года,в 1928 году конструкторы Нижегородского завода им.Ленина М.А.Бонч-Бруевич и С.И. Шапошников изготовили первый прообраз конденсаторного микрофона.В серийное производство данный микрофон не пошёл в связи с конструктивными сложностями его производства,а значит высокой себестоимости.




Re: MICROFONOS SOVIETICOS
spiker2003, 12.05.2019, 12:50

Просматривая фотохронику тех лет я никак не мог самостоятельно идентифицировать микрофоны которые были на фото советской интелигенции и партийной элиты.Технические характеристики советских микрофонов 20-х 30-х годов были далеки от совершенства,а надёжность не выдерживала никакой критики.Поэтому для партийной элиты СССР использовались импортные микрофоны,произведённые в Германии или Соединённых Штатах Америки.Одним из таких микрофонов был RIBBON 639A производства фирмы Western Electric (США).Возможно мой пост будет идти в разрез с темой,но потом он даст пищу для размышления о влиянии зарубежной аппаратуры на
разработки(а скорее копирование) и производство советских микрофонов.















Re: MICROFONOS SOVIETICOS
EbenezerDorset, 12.05.2019, 13:19

Класс !!! (другого слова не подберу). . .

Re: MICROFONOS SOVIETICOS
Father_42, 12.05.2019, 17:46

spiker2003 Цитата ...
В начале 1917 года завод был сдан

Кстати, Сергей, завод жив-здоров, получил в марте премию Минобороны РФ.

Re: MICROFONOS SOVIETICOS
woka, 12.05.2019, 19:29

Ого! А при заводе музея случайно нет?

Re: MICROFONOS SOVIETICOS
spiker2003, 13.05.2019, 00:54

woka Цитата ...

Ого! А при заводе музея случайно нет?

Есть,но как и в большинстве случаев когда это касается заводов ВПК ,музеи закрытого типа,то есть посетить свободно нельзя.На письма так же не дают ответы.Я уже сталкивался с музеем Барнаульского радиозавода и Киевского завода "Маяк".

Re: MICROFONOS SOVIETICOS
spiker2003, 13.05.2019, 01:01

Father_42 Цитата ...

spiker2003 Цитата ...
В начале 1917 года завод был сдан

Кстати, Сергей, завод жив-здоров, получил в марте премию Минобороны РФ.

Я в курсе,но микрофоны выпускает только тульский завод "Октава",и довольно качественные.А этот завод (Нижегородский) выполняет заказы для минобороны поэтому и не обанкротился.Такая же ситуация и с заводом "Маяк",который выпускал в своё время бобинные магнитофоны Днепр , бобинники и кассетники Маяк.

Re: MICROFONOS SOVIETICOS
Father_42, 02.06.2019, 19:39

spiker2003 Цитата ...
"Маяк", который выпускал магнитофоны

Зато щас пулемёты.

Re: MICROFONOS SOVIETICOS
spiker2003, 03.06.2019, 05:09

Father_42 Цитата ...

spiker2003 Цитата ...
"Маяк", который выпускал магнитофоны

Зато щас пулемёты.

Да,как и во вторую мировую,выпускают стрелковое оружие и не только пулемёты а и дальнобойные снайперские винтовки.Защищать то Родину нужно не штыками.История имеет цикличный период.Аудио технику выпускают сейчас китайци.

Re: MICROFONOS SOVIETICOS
spiker2003, 04.06.2019, 00:22

Микрофон МД-35 .Внутренняя составляющая.







Re: MICROFONOS SOVIETICOS
spiker2003, 04.06.2019, 00:31

Заводской номер клеймился на основании для подставки.Хромированное крепление подставки разборное и прикручивалось к корпусу микрофона двумя болтами











Re: MICROFONOS SOVIETICOS
spiker2003, 04.06.2019, 09:42

Я-Ха Цитата ...


Наглядное подтверждение того, что смайлик - советское изобретение.




Если вы вдруг опознаете кого-нибудь из этих потеряшек - пишите в теме, мы вернём им их славные имена.


[/size][/justify]

Я-Ха, СПб
4-7.05.2018



Мне это одному показалось,что за сеточкой обыкновенный динамик и провод к корпусу идёт как к колонке,двухжильный а не экранированный.Может это вовсе не микрофон а акустическая колонка?


Re: MICROFONOS SOVIETICOS
spiker2003, 06.06.2019, 17:34

Советский радиомикрофон.Вообще то я искал микрофон МД-63,но в данном случае мне "в нагрузку" досталась приставка под названием "радиомикрофон".Вся электроника изготовлена в 1973 году и микрофон тоже.Питание от кроны частота работы 59 мГц.На приставке имеется сетевой тумблер,отсоединяющаяся (в виде куска провода) антена,разъём для быстрого подключения микрофона и переключатель на 4 положения.По середине панели с переключателями имеется зацеп со шнурком.По всей вероятности эту приставку вешали на шею и носили на животе.Почему то вспомнился фильм "ТАСС уполномочен заявить" где в последней серии,когда производилось задержание американского разведчика,с него срезали рацию (на животе).Имеется заводской номер 1926.Более информации о данном устройстве я не нашёл.Кто производил тоже мне не известно.



















Re: MICROFONOS SOVIETICOS
spiker2003, 08.06.2019, 01:46

Выяснил.Это были сначала ламповые комплексы ПРМ-4 (радиомикрофон и приёмник) которые выпускались с 1965 года,А где то с 1971 года выпускались комплексы ПРМ-7.От него то у меня есть радиомикрофон.








Re: MICROFONOS SOVIETICOS
Vzglyad, 08.06.2019, 01:56

Спасибо,spiker2003!
Очень интересные Ваши сообщения здесь!

Re: MICROFONOS SOVIETICOS
woka, 08.06.2019, 04:51

Охренеть! Спасибо.

Re: MICROFONOS SOVIETICOS
spiker2003, 09.06.2019, 05:38

Эдита Пьеха поёт на концерте в микрофон КИНАП 82А-2



Re: MICROFONOS SOVIETICOS
Father_42, 10.06.2019, 18:03

spiker2003 Цитата ...




Так вот от чего у меня этот литой корпусишко !!!
Просветление наступило спустя 40 лет...

Re: MICROFONOS SOVIETICOS
spiker2003, 11.06.2019, 11:56

[quote]
ещё один загадочный (потому что не знаю. как он называется) советский микрофон который использовался для членов руководства компартии СССР на мавзлее.Последний раз его использовали в 1945 году.Микрофон находится в музее звука В.Пинчука в Одессе.Такие микрофоны изготавливалися в так называемых "шаражках" и микрофонов этой модели было изготовлено 101 экземпляр.
[link]


[/quote1560268236]
Возможно я ошибаюсь,так как в СССР привыкли все разработки тупо воровать,но это не советский микрофон а « Apparatebau KG, Edgar Fuhrhop, Berlin-Lichtenrade » - угольный микрофон с поперечным потоком.Пример советско-фашистской дружбы в конце 30-х годов.Так как наша промышленность в этом плане хромала на обе ноги (в те времена) то микрофоны могли поставляться в СССР из фашистской Германии.





Re: MICROFONOS SOVIETICOS
spiker2003, 11.06.2019, 12:03

Судя по 8-ми стороннему ободу крепления микрофона,на мавзолее 7 ноября 1941 года мог вещать голос Сталина тот же « Apparatebau KG, Edgar Fuhrhop, Berlin-Lichtenrade » но в "зимней ветровой защите".


Re: MICROFONOS SOVIETICOS
spiker2003, 11.06.2019, 16:39

Сегодня смотрел Х/ф "Непоседы" ( СССР, 1967 ).Что за микрофон в руках советского репортёра определить не смог.
[link]



Re: MICROFONOS SOVIETICOS
Nik, 12.06.2019, 17:26

Похож на Ломовский 82-А5

Re: MICROFONOS SOVIETICOS
spiker2003, 26.06.2019, 02:58

Обнаружен микрофон МД-55 которым комплектовался магнитофон "Мелодия МГ-56" .Собственно в микрофоне ничего сверхестественного нет а вот подставка для микрофона необычная,уменьшенного размера чем привычный "утюжок".С ней микрофон помещается в специальную нишу в корпусе магнитофона для транспортировки микрофона.







Re: MICROFONOS SOVIETICOS
Vzglyad, 26.06.2019, 03:56

Прикольно! Спасибо!

Re: MICROFONOS SOVIETICOS
spiker2003, 26.06.2019, 05:05

Ещё раз подыму тему "смайлика" Мне кажется что это маленькая акустическая колонка,которую все воспринимают за микрофон в виду схожести по форме подставки и корпуса.Меня смущает просматривающийся через защитную сеточку очертания дифузора динамика,непонятный переключатель или сменный резистор в верхней части изделия ,ну и неэкранированый шнур.Что скажете?









Re: MICROFONOS SOVIETICOS
spiker2003, 26.06.2019, 05:14

Выпускавшийся ВЭО в 1931 году мраморный угольный микрофон ММ-3.Сопротивление на контактах у микрофонов колебалося от 300 до 700 Ом.






Re: MICROFONOS SOVIETICOS
berklee, 27.06.2019, 01:09

ЛОМО КА "Ленин"

Совершенно безупречная космическая форма, способная свести с ума и постановщиков современных саг, не говоря уже о Кубрике. Я даже боюсь себе представить, как оно звучит!


Однако, мы все имеем возможность слышать этот микрофон хоть каждый день: на канале НТВ именно в него читает анонсы передач и межпрограммное оформление диктор Константин Кошкин
