Полуакустика Луначарка
Басист Кайф, 04.05.2007, 16:00

Полуакустика Луначарка

Иногда бывает, что человеку везёт. Вот мне и повезло: отдали за спасибо эту гитарёху... Один раз видел её на блошином рынке года 2 назад, просили за неё аж 1200 деревянных. Причем инструмент был весьма порушен, не строил, лежал на сырой подстилке... Фу... А тут - да забирай, пылится... Ну и хорошо. В итоге, в моих руках оказался почти не пользованный экземпляр, что позволило оценить как сам инструмент, так и его сборку. Начну с самой гитары.



Корпус целиком из пластика. Внутри 2 сухаря под грифом и подставкой, между ними 2 пружины друг над другом - короче, ничего примечательного. Внутри бумажка с надписью "электрогитара..." и указан год выпуска 1975. Два красивых "эфа", нижний наполовину закрыт накладкой. Три смешные крутилки... Гриф из трёх секций. Накладка крашеная. Колки - самые стандартные в Совке. Как на всех питерских гитарах. Лады средние, вбиты не ахти как аккуратно, но всё же не так, чтоб материться как сапожник... Ритейнер в виде рамочки. Все это крепится на 3 самореза. Струнодержатель. Также ничего особенного. Струны крепятся к жестяному подвесу, далее проходят над кобылкой. Кобылка из 3х частей: нижний сухарь с винтами и гайками, верхний сухарь и металлический валик. Кобылка не закреплена и держится под натяжением струн. Электрика. Два сингла, скоммутированы на 3 потенциометра, выход - бессмертный СГ5. Синглы крепятся на деку сверху. Способ: к деке саморезами крепится пластиковая коробочка, в неё укладывается звучок и прижимается сбоку маленьким винтиком. Звучок - магнит керамический, катушка (может, мне просто повезло, но навита аккуратно), металлическая коробка,открытая с одной стороны (после сборки туда кладётся металлическая пластинка и запаивается) и имеющая окошко с другой, через которую видно предварительно положенную туда ставшую одиозной "тёрку". Да, да, вот ОНА!!! Металлическая пластинка, на которой выдавлены треугольные дырки! Ну очень похоже на кухонную терку... Даже безо всякого перегруза задев это творение медиатором, жалеешь усилитель и диффузоры...



Звук. Без подключки сначала. Ну что ж, жить можно. Не самый удобный гриф, колки иногда малость спускают, а так вполне удобно. Гитара хорошо лежит в руках. Подключаем на чистый канал. А вообще, сказать прямо, неплохо! Не задеваем медиатором звучки и звук, кстати, почище, чем на Аэлите... И радио не сильно ловит, тот же Урал вещает громче. Втыкаем перегруз... Мужики, не надо. Вот перегруз звучит плохо. Весьма неразборчиво, грязно, вылезают помехи и гитара "заводится" с полпинка... ....барабанная дробь... Как я уже сказал, звучит и строит инструмент неплохо. А вот теперь будет тема гнева!!!

КАЧЕСТВО ИЗГОТОВЛЕНИЯ!!!



Чтобы на этом инструменте можно было не мучаясь играть, я потратил в условиях мастерской четыре часа. Мог бы и больше, но у меня же есть опыт - потому всё прошло быстро, безболезненно и удачно. Итак, оттерев от пыли и потёков, я попробовал гитару настроить. Да щаз!!! Мензуры нет, колки отходят, лады торчат, а сам гриф стоит под таким углом, что расстояние от ладов до струн к последнему ладу - 9 мм! ДЕВЯТЬ!!! Я вздохнул, выругался на поганцев - заводчан и принялся за дело. Снял струны (и выкинул, поставил потом дАддарио, 9-42), снял колки, снял гриф (под него уже успели насовать спичек, чтоб хоть как-то выровнять, да вот не особо помогло - видимо, в исходном состоянии зазор был под 10-12 мм, ядрёна вошь, куда смотрело ОТК???), снял струнодержатель, вынул датчики. Внутрь корпуса не лез, там всё работало. Да и хер залезешь туда - если не снимать деку, единственный способ - через маленькое окошечко под крышкой, переходящее в часть нижнего эфа. Крышку я тоже снял, дабы почистить под неи и нормально привинтить.



Сначала я сточил почти треть нижнего сухаря кобылки (по высоте). Потом напильником обработал паз под гриф. Ну не знали горе-мастера, что там поверхность должна быть гладкой и без следов от фрезы!!! Кстати, сам паз на 2 мм больше пятки грифа по ширине и на 4 мм больше по длине. У фрезеровщика руки росли явно из жопы. После чего принялся за гриф. Сточил верх пятки, так чтоб гриф стал как надо. Кстати, сама пятка под винтами была покрыта лаком ,густо и неровно. Сдирая грубым рашпилем это безобразие, я матерился от души. Потом нормально привинтил колки и смазал оные как следует. Вычистил всё отдельно и собрал. Вот только потом инструмент зазвучал...



ЗЫ. Кстати, я как-то чинил другу такой же инструмент. Но у него была другой формы башка грифа, деки из дерева (!) и другие звучки. Они крепились на пружинах к металлическим коробкам (как на басу Урал), также были запаяны и сверху была пластинка из перлоида... Остальное как и всегда. Вот так...


Re: Полуакустика Луначарка
violet, 05.05.2007, 17:35

У меня похожая была... На Гудке была статья...

Re: Полуакустика Луначарка
violet, 05.05.2007, 17:40

На моей была другая голова грифа, фанерный корпус, звукосниматели в белых пластиковых крышках, вместо одного регулятора - "варитон" (галетник, переключаюший звукосниматели), и струнодержатель посимпатичнее.

Re: Полуакустика Луначарка
violet, 05.05.2007, 17:42

Да, еще ритейнера не было, так как голова грифа была вклеена под углом.
[ Отредактировано 06.05.2007, 01:44 ]

Re: Полуакустика Луначарка
EjiK, 06.05.2007, 02:04

а я другу достал похожую.
все тоже самое только форма аля es-335

Re: Полуакустика Луначарка
Басист Кайф, 07.05.2007, 02:23

Из дерева, я щас посмотрел у друга... Судя по бумажке, это серия 1972-1974 годов. Вот так...

Re: Полуакустика Луначарка
Mikee, 07.05.2007, 07:45

По идее это пластмассовая гитарёха, фанерная была похожая, но не такая, другой подвес, другие корпуса звучков, другая голова грифа: [link]


Re: Полуакустика Луначарка
violet, 07.05.2007, 08:47

Mikee - да, голова была именно такая, "гибсоновский" тумблер - явная отсебятина, на оригинале его быть не могло, а подвес у меня был еще более другой - намного аккуратнее

Re: Полуакустика Луначарка
Басист Кайф, 07.05.2007, 09:35

Mikee, всё верно, это гитара серии 1972-74 годов, такую и чинил, только цвет был зелёный берст...

Re: Полуакустика Луначарка
, 06.08.2007, 09:17

Есть у меня такое же творение 1972 года выпуска, как раз в ремонте. Дека из из фанеры непонятной древесины, гриф не поведен и, слава богу, с прилично вбитыми ладами, но покрыт каким-то дрянным осыпающимся лаком. Ззвучки собраны на пружинках в металлической рамке. Переменники давно неродные, флажок отсутствует, нижний порожек кто-то вырезал ножом из бруска и вколотил в него длинный отрезок лада. Да, и ко всему прочему, с инструмента отваливалось лакокрасочное покрытие. Жаль, нельзя фото присоединить - показал бы сие чудо.
<span class='smallblacktext'>[ Отредактировано 06.08.2007, 17:19 ]</span>

Re: Полуакустика Луначарка
, 14.11.2009, 00:23

Эх, какая красавица

Re: Полуакустика Луначарка
, 09.12.2009, 12:05

где-то я такие звучки видел... ))

Re: Полуакустика Луначарка
, 01.01.2010, 04:21

не гдето а на марии)

Re: Полуакустика Луначарка
Electric, 09.03.2010, 10:54

Сегодня кино смотрел, чем-то мне напомнило, хоть и не советская, хоть и твердотельная...




Re: Полуакустика Луначарка
Евгений, 09.03.2010, 12:35

Вроде Хоффнер...

Re: Полуакустика Луначарка
Electric, 09.03.2010, 13:25

А ведь верно!!!

И всё-таки что-то есть общее: окраска, подвес, гриф с точками.




Re: Полуакустика Луначарка
Dimma, 09.03.2010, 14:56

Hofner Club 40, она полуакустическая!

Re: Полуакустика Луначарка
Electric, 09.03.2010, 23:02

Надо же, без "эф"...

Re: Полуакустика Луначарка
, 20.02.2011, 08:58

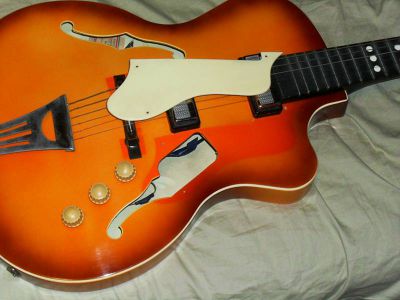

Вот и мои 5 копеек:АРТ. 419 авг 1975г Цена 85 руб.




Может номер быть серийным? Жду замечаний по комплектации.

Re: Полуакустика Луначарка
, 20.02.2011, 09:51

Звучки неродные.

Re: Полуакустика Луначарка
, 21.02.2011, 11:35

Открытие: никакого зеленого берста не было. Military green по Чиверсу- результат выцветания на свету натурального желто-коричневого берста. В моем экземпляре желто-коричневая краска сохранилась на нижней деке, под грифом и под звучками.

Re: Полуакустика Луначарка
, 21.02.2011, 11:54

О_О вот это них..я себе, что ж это за краска то такая....

Re: Полуакустика Луначарка
vint, 21.02.2011, 12:11

однако... я их много видел. зеленых. и все "результат выцветания? можно фотку под звучками?

Re: Полуакустика Луначарка
, 21.02.2011, 12:24

Друзья! 35 лет под Крымским солнцем...Гитара сейчас на работе, снимки сдеалю. Сравните цвета головы и деки.

Re: Полуакустика Луначарка
vint, 21.02.2011, 12:52

сравнил, впечатлило! а внутри, через эфы видна зелень- это внутри окрас такой?

Re: Полуакустика Луначарка
, 21.02.2011, 13:14

Да, полистирол зеленовато-бирюзовый. Такой-же получился кант.

Re: Полуакустика Луначарка
Nik, 21.02.2011, 14:49

Ненене,ребята,будучи пацаном,лично стоял и пускал слюни в Военторге на новую,зеленого(почти хаки) цвета Луночарку.Потом еще на сцене видел,на районном смотре школьной худ.самодеятельности.Были они и такие,были.

Re: Полуакустика Луначарка
Electric, 21.02.2011, 23:54

Да, и у нас в школе была серо-зелёная, 1973 г изготовления, а держал я её в руках в 1977, выцвести бы не успела.

Re: Полуакустика Луначарка
, 22.02.2011, 00:28

Речь идет только о пластиковом арктопе.

Re: Полуакустика Луначарка
Electric, 22.02.2011, 03:21

Да и хорошо, заводик-то один, зачем менять отработанную технологию покраски.

Re: Полуакустика Луначарка
, 22.02.2011, 10:58

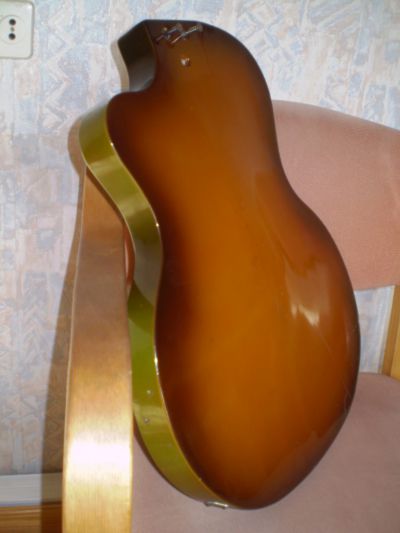

Во ребята. Убедительно?





Re: Полуакустика Луначарка
[dms-71], 22.02.2011, 11:54

Она же коричневая, а не желтая. Они подобны грушам наоборот.

Re: Полуакустика Луначарка
, 22.02.2011, 13:30

Даня, молодец! Коричневый цвет получается смешением красного и зеленого пигментов. На свету выгорел только красный, вот и получилось...

Re: Полуакустика Луначарка
snake, 22.02.2011, 14:59

На моем экземпляре явственны следы выгорания на свету, но нифига ни какой зелени -- темно-желтый, почти оранжевый на задней стороне превратился в светло-желтый на лицевой. И все.

Re: Полуакустика Луначарка
snake, 22.02.2011, 15:05

Вот фото:



Re: Полуакустика Луначарка
vint, 22.02.2011, 15:47

да уж... метаморфозы...

Re: Полуакустика Луначарка
Z76, 22.02.2011, 16:10

А вот у меня сейчас дома аж пять штук их есть. Вот как... И, блядь, как назло, НИ ОДНОГО ФЛАЖКА! Люди добрые, ну помогите кто-нибудь с чертежиком, а?

Re: Полуакустика Луначарка
, 22.02.2011, 21:34


snake Цитата ...

На моем экземпляре явственны следы выгорания на свету, но нифига ни какой зелени -- темно-желтый, почти оранжевый на задней стороне превратился в светло-желтый на лицевой. И все.

snake, у тебя полистирол белый, у меня -зеленый.

Re: Полуакустика Луначарка
, 23.02.2011, 01:30

s-zotov Цитата ...

А вот у меня сейчас дома аж пять штук их есть. Вот как... И, блядь, как назло, НИ ОДНОГО ФЛАЖКА! Люди добрые, ну помогите кто-нибудь с чертежиком, а?

Так у тебя такой же зеленый крокодил! А контур пикгарда легко восстановить по дыркам в деке.

Re: Полуакустика Луначарка
Electric, 23.02.2011, 03:55

Валентиныч Цитата ...

Во ребята. Убедительно?





Да-да...
Правда, таких тёмных не встречал...

Re: Полуакустика Луначарка
Z76, 23.02.2011, 04:27

Валентиныч Цитата ...

Так у тебя такой же зеленый крокодил! А контур пикгарда легко восстановить по дыркам в деке.

Наверно так и придется делать. Правда, когда делал так для борисовского баса, получилась хреновина. Впрочем, родной пикгард там тоже весьма "изящный":)

Re: Полуакустика Луначарка
, 27.02.2011, 12:26

Из статьи ф-ка им. Луначарского.
Фабрика все еще постоянно испытывала затруднения с обеспечением дорогостоящей древесиной. В содружестве с НИИ полимеризационных пластмасс специалистами С. И. Беловым, 3. А. Лариной, С. И. Алексеевым были проведены работы по замене этой древесины пластмассами. Испытание проходил пластик СНП-2. Первым изделием из нового материала был корпус овальной мандолины. Эксперты-специалисты положительно оценили звучание инструмента, появилась уверенность в возможности массового изготовления щипковых инструментов из недорогого пластика. В 1971 году и позже из этого материала были сделаны сотни тысяч музыкальных инструментов. Когда же выпуск пластика прекратился, вновь стал вопрос о необходимости использования нового материала. По рекомендации ЛНПО «Пластполимер» после экспериментальных работ и испытаний был внедрен в производство новый листовой пластик. Таким образом, вновь удалось найти выход из создавшегося трудного положения. В это же время шли поиски возможностей применения полистирольных (ударопрочных) пластиков при изготовлении корпусов щипковых инструментов.
В послевоенные годы был создан технико-экономический совет, который занимался вопросами новой техники, механизации производственных процессов, повышения качества изделий, разработки новых видов продукции.

Re: Полуакустика Луначарка
, 16.04.2011, 12:42

Наверно не стоит отдельно такую же тему поднимать отдельно, лучше в одном топе. Есть ряд вопросов по восстановлению такой же модели. Итак: Сейчас такую же пытаюсь восстановить 1972г., в 1977-79гг. в училище на таких играли. Колки сразу новые поставил.


По отверстиям в деке стояло 3 звучка, осталось 2, заделал дыры от 3-го, закрасили, нет 1 ручки, купил чёрные. Но хотел бы полную версию восстановить. Понятно, что 3 звучек точно такой же не найду наверное... Может у кого завалялся похожий или из современных порекомендуйте пожалуйста, я в них не шарю, чтобы деку (фанеру) не пилить, там по центру брусок к деке приклеен. Экранированные провода отрезаны и припаяли сопли. Как только рука поднялась отрезать? Схему родную или какую порекомендуете, спаять для меня не проблема. Киньте ссылочки если такие схемы на 3 потенциометра есть или может готовые спаянные на гетинаксе на 3 потенциометра.



Верхнего порожка так же нет, купил на классику порожек, подгоню под размеры, и Бридж самопальный был на ней, из берёзы наверное, вбит медный провод.



Купил корейский бридж, но подставки (кобылки) под него нет. Думаю, может отрезать и воткнуть корейский металлический бридж на шпильки.


Разница в звуке буде заметна если не плотно прилегает или если не палисандр?

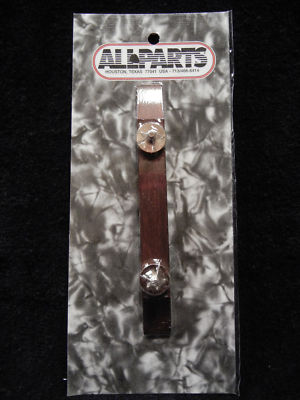

На ебее нашёл, но сомневаюсь, вдруг не подойдёт, вырез может быть неглубокий, неплотно прилегать будет, по отверстиям 74мм не совпадёт, какая длина нужна? Сфоткали неправильно. [link]


Защиты нет. Может вот нашёл, подойдёт или нет? [link]
Вот есть комплект из 2 деталей и по деньгам почти даром [link]
Защиты нет. Может вот нашёл, подойдёт или нет? [link]
Вот есть комплект из 2 деталей и по деньгам халява [link]
Видимо чёрные ручки и защиту черную придется ставить от Gibson ES-335 LONG - 5-Ply BLACK


Подскажите пожалуйста есть подставки на 152мм под бридж, но наверное длинновато получится.

Подробней если можно по восстановлению, любой совет или подсказку приму с благодарностью. Сам то я не музыкант, а фотохудожник-телеоператор в провинции, играю и пишу для себя и друзей. Уж оч. хочется оживить этот девайс.



Re: Полуакустика Луначарка
mysha_krys, 16.04.2011, 13:07

ручку можно заказать в Москве у Алексстара(см. Запчасти). А бридж можно изготовить из букового паркета, заменив "веретено" на металлическую пластину. Чертежи тоже где-то в Запчастях выкидывал SPA...

Re: Полуакустика Луначарка
, 16.04.2011, 13:37

Эти гитары всегда были только с двумя звучками, третий скорее всего злостная пионерия. Естественно, никаких врезных звучков, только накладные! Бридж я из бука вырезал. Флажок легко сделать из белого пластика.
