| Советские гитары :: Форумы :: Эффекты и усиление | |||
|
|||
 Схемы педалей (эффектов, примочек)Переход на страницу << >> |
| Автор | Добавил |
| olexandrov |
| ||

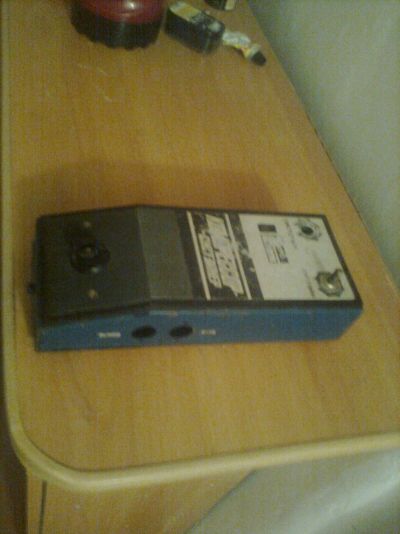

| Гость | Доброго времени суток! Я новичок на форуме. Хочу востановить сов. приставку КОМПРЕССОР-СУСТЕЙНЕР но немогу найти схему. Ищу больше полугода... может кто подскажет где ее можно найти или кто имеет, поделитесь буду признателен антиквариат всеже. Приставку нашел в сельськом клубном хламе. | ||
| Наверх |
|
| Skyworker79 |
| ||
  Зарегистрирован: 18.10.2013, 19:25 Местонахождение: Москва, Подрезково Сообщений: 4193 | Нашел Руководство по эксплуатации болгарского УП-50 и нашего УО-4.Если кому надо схемы,пишите. Ищу Верхнюю часть чехла на Jolana Kolor/Rubin Bas.В идеале-синего цвета,крышку ЛЕЛЬ ДД(красную), октавер ЛЕЛЬ ,а также педали 180-ой серии ЛЕЛЬ. Мой Wish List [link] [link] Моё скромное собрание | ||
| Наверх |
|
| Reentry |
| ||

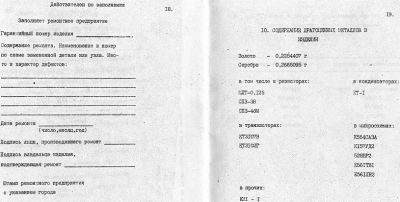

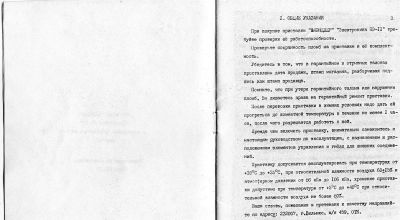

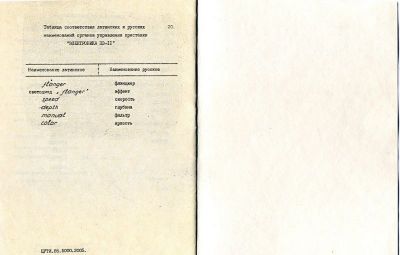

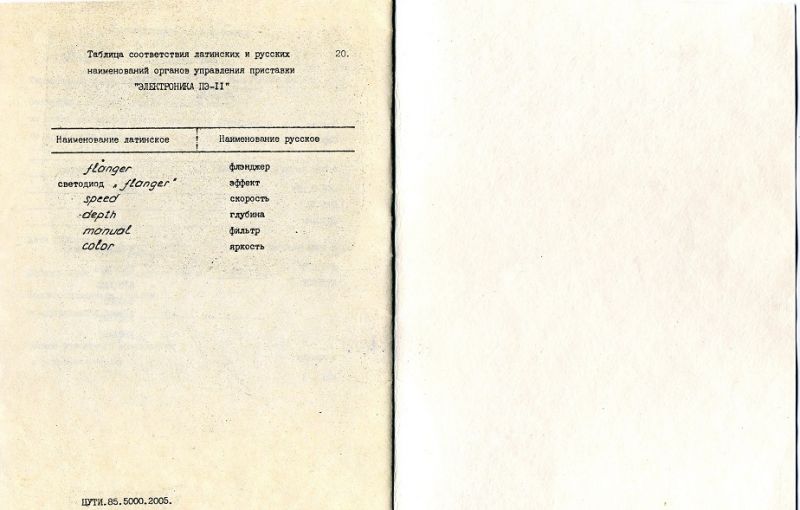

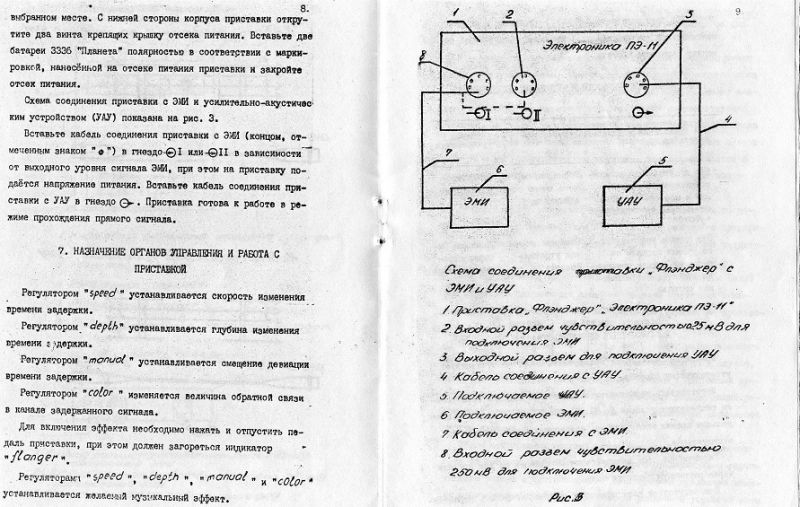

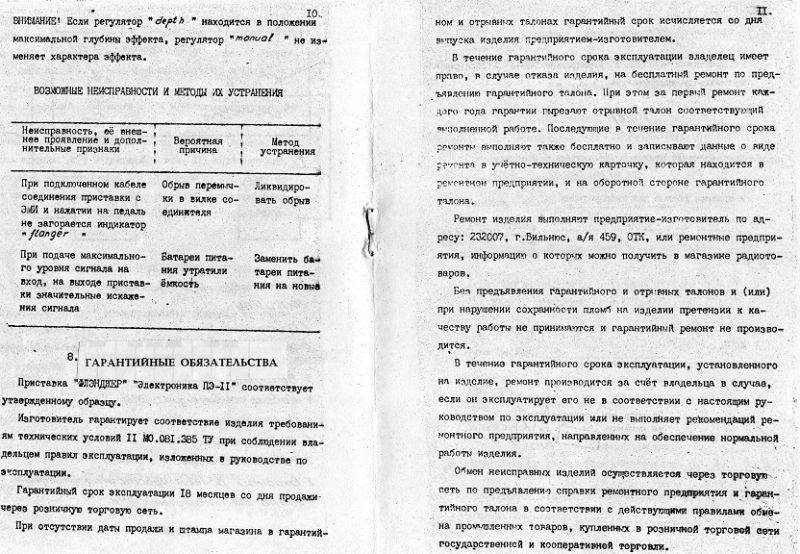

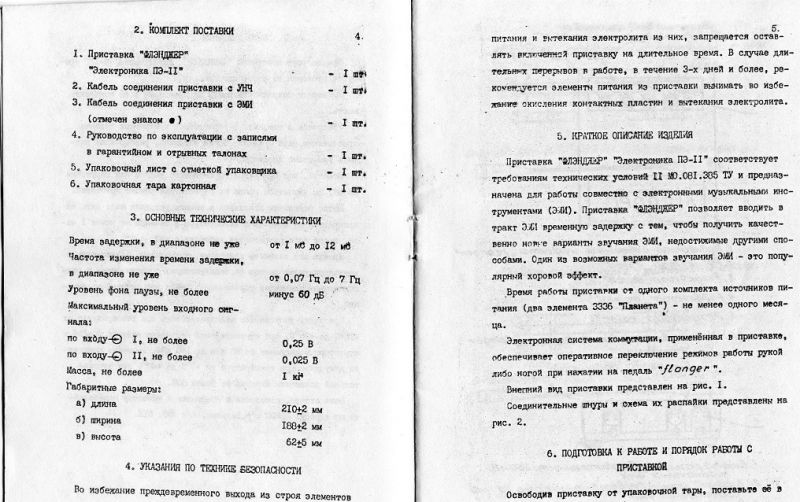

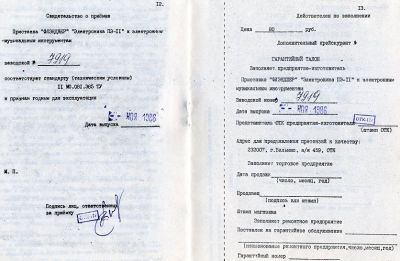

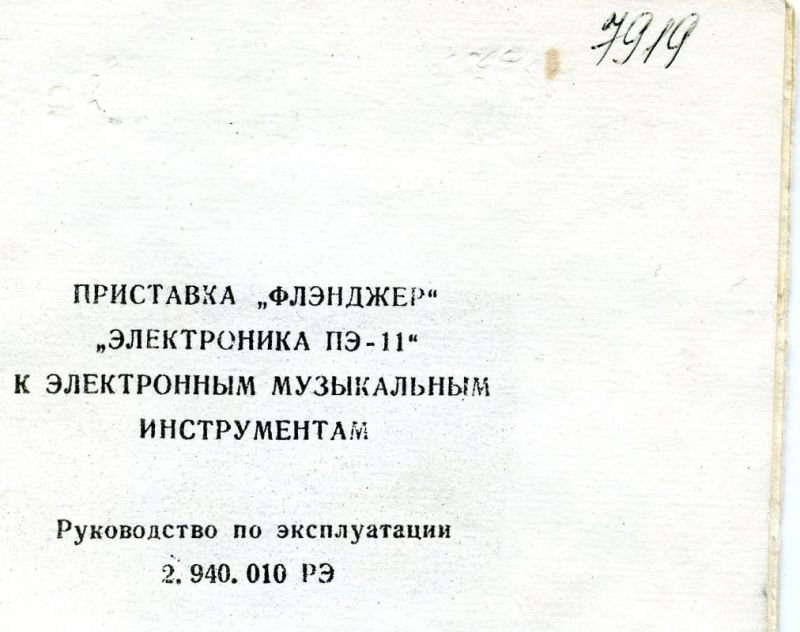

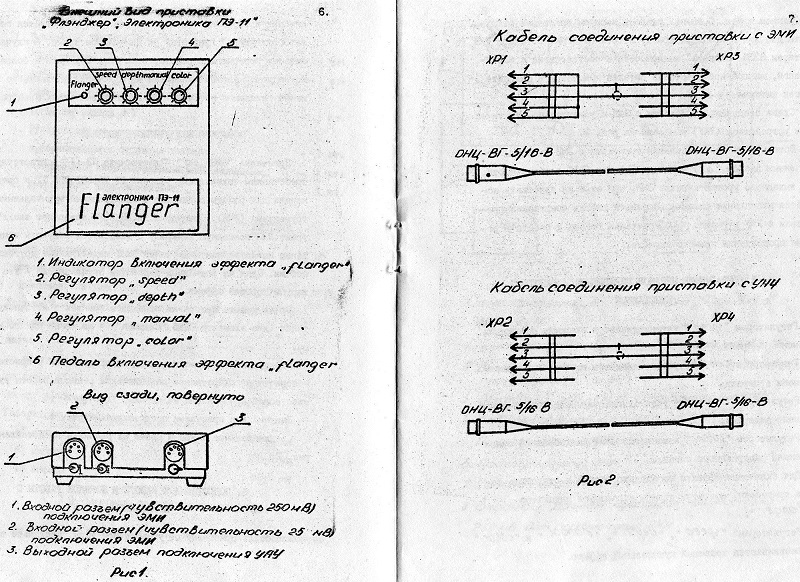

| Гость | Руководство по эксплуатации Электроника ПЭ-11 Флэнджер. Могу прислать в хорошем разрешении на почту.    | ||
| Наверх |
|
| Reentry |
| ||
| Гость |    | ||
| Наверх |
|
| Reentry |
| ||
| Гость |    | ||
| Наверх |
|
| alx |
| ||

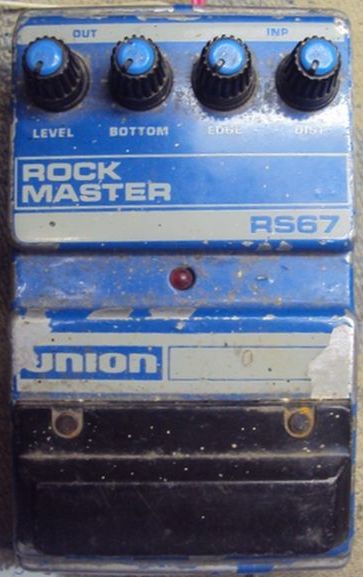

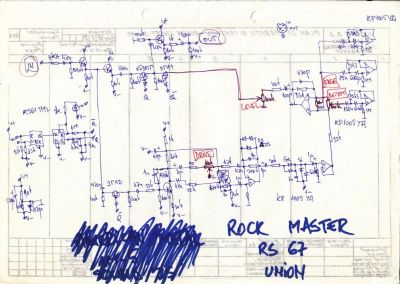

| Гость | SergM Цитата ... Помогите, пожалуйста, найти принципиальную схему гитарной примочки Union RS-67 Rockmaster! За ранее благодарен. UNION RS67 ROCKMASTER - эта серия- после 92 года,однако интерес был.На сайте есть тема - фото внутренностей, сов. комплектухи.   в полном формате(открыть в новой вкладке):  [ Редактирование 05.07.2016, 12:29 ] | ||
| Наверх |
|
| alx |
| ||

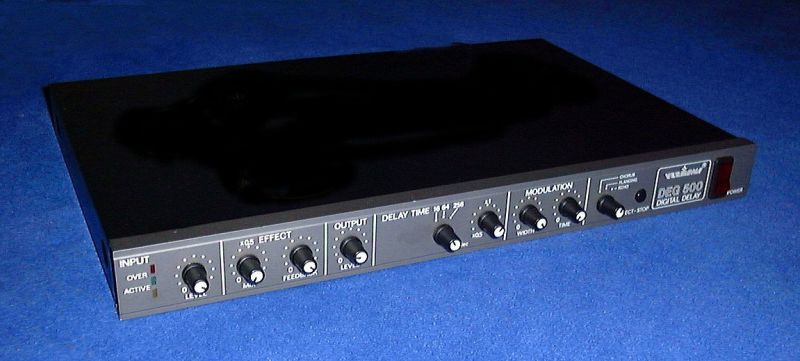

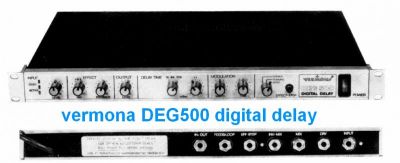

| Гость | Ищу схему VERMONA DEG500.  Vermona Digital Delay - DEG 500. 10 bit [ Редактирование 11.12.2016, 17:33 ] | ||
| Наверх |
|
| GeorgeM |
| ||
 Зарегистрирован: 18.10.2008, 13:43 Местонахождение: Киров Сообщений: 3768 | olexandrov Цитата ... Доброго времени суток! Я новичок на форуме. Хочу востановить сов. приставку КОМПРЕССОР-СУСТЕЙНЕР но немогу найти схему. Ищу больше полугода... может кто подскажет где ее можно найти или кто имеет, поделитесь буду признателен антиквариат всеже. Приставку нашел в сельськом клубном хламе. смотри схему "джет-фазер" - это её часть в принципе.  Так же ищу колки к рекорду. и так, по мелочам, вот полностью | ||
| Наверх |
|
| Innocent77 |
| ||
  Зарегистрирован: 22.05.2013, 17:52 Местонахождение: Челябинск Сообщений: 742 | Reentry Цитата ... Руководство по эксплуатации Электроника ПЭ-11 Флэнджер. Могу прислать в хорошем разрешении на почту. НАДО!!!Написал в личку. [link] | ||
| Наверх |
|
| alx |
| ||
| Гость | VERMONA DEG500 DIGITAL DELAY (service manual - DE) Файл в архиве имеется.Сюда залить объём не позволяет. | ||
| Наверх |
|
| wk |
| ||
  Зарегистрирован: 31.10.2014, 17:04 Местонахождение: Екатеринбург Сообщений: 1201 | [quote] [quote] Руководство по эксплуатации Электроника ПЭ-11 Флэнджер. Могу прислать в хорошем разрешении на почту. А, схема в новой редакции у Вас есть, которая с шумодавом? В И-нете висит везде одна и та же без шумоподавителя. [ Редактирование 12.12.2016, 11:23 ] | ||
| Наверх |
|
| alx |
| ||

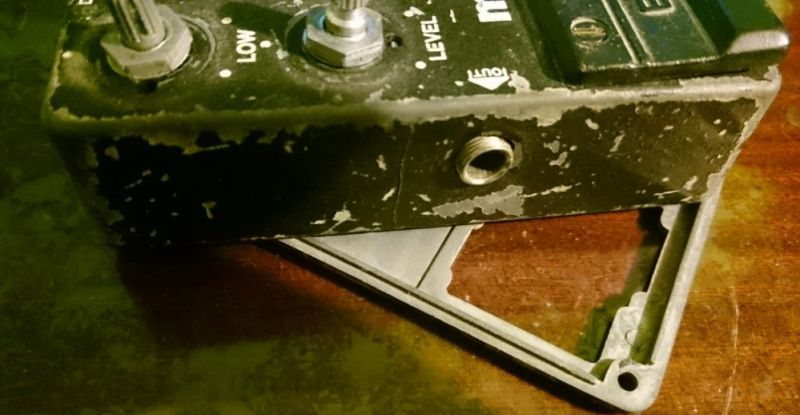

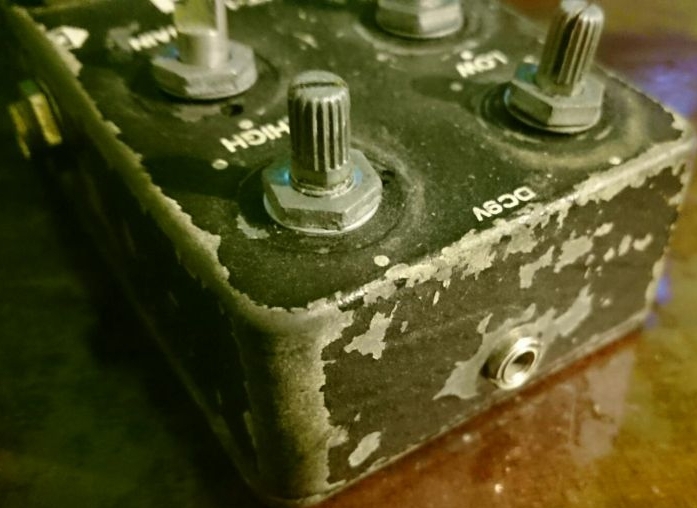

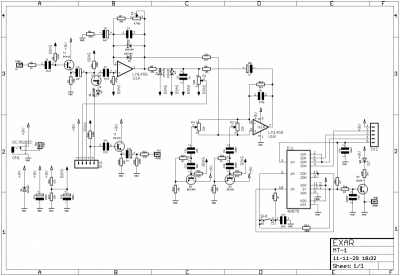

| Гость | Exar MT-1 (Polska Rzeczpospolita Ludowa) первая серия,темат. Схема .    [ Редактирование 07.02.2017, 12:07 ] | ||
| Наверх |
|
| Басист Кайф |
| ||
 Я играю на басу. Хочешь, справку принесу?  Зарегистрирован: 31.01.2007, 15:19 Местонахождение: Москва Сообщений: 11770 | Товарищи, а Лтава не пробегала?.. | ||
| Наверх |
|
| wk |
| ||
Зарегистрирован: 31.10.2014, 17:04 Местонахождение: Екатеринбург Сообщений: 1201 | Басист Кайф Цитата ... Товарищи, а Лтава не пробегала?.. Вроде здесь была. | ||
| Наверх |
|
| wk |
| ||

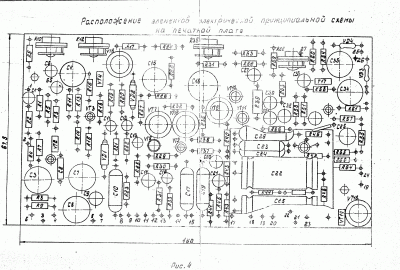

Зарегистрирован: 31.10.2014, 17:04 Местонахождение: Екатеринбург Сообщений: 1201 | Заливаю сюда схемку педальки "Лтава"  Думаю, что помог. | ||
| Наверх |
|
| Басист Кайф |
| ||
Я играю на басу. Хочешь, справку принесу? Зарегистрирован: 31.01.2007, 15:19 Местонахождение: Москва Сообщений: 11770 | Весьма. Моя, правда, уже была подвергнута заводским улучшениям, которые не вносятся в документацию конечного пользователя. Перекинул ёмкости. Ребята! Педаль ОФИГЕННА! 1. Нет холодного байпасса - но горячий офигенен! Не искажает совсем, чистейший звук. 2. Фуз - это дист. Причём такой хороший, взрослый, современный дист. С шумодавом. Потребовалась небольшая подстройка подстроечниками Я в шоке. 3. Вау неплохое, механизм, конечно, скрипит. Но хорошее. При нажатии по упора активизируется автовау, частота регулируется одной ручкой с вибрато. 4. Вибрато интересное, никак не могу нарулить режим, где была бы не такая глубокая модуляция по амплитуде - она в любом случае либо отсутствует ,либо уводит сигнал в минимуме в ноль. Возможно, нужно активизировать другие подстроечники внутри педали. Сейчас, воодушевлённый, профилактирую "Полтаву". Буду писать двойную статью. Скажу так - дист Лтавы стоит повторить на современной комплектухе, кроме транзюков. И шумодав с байпасс-трактом. Очень круто. | ||
| Наверх |
|
| Басист Кайф |
| ||
Я играю на басу. Хочешь, справку принесу? Зарегистрирован: 31.01.2007, 15:19 Местонахождение: Москва Сообщений: 11770 | Кстати, о статье. Я приглашу кого-нить, кто играть умеет. Мне стыдно представлять эту педаль своими корявыми лапами. | ||
| Наверх |
|
| gitarrist |
| ||
 Зарегистрирован: 30.10.2011, 18:34 Местонахождение: Пермь Сообщений: 4247 | Наконец-то! wk спасибо большое! Как раз налаживать надо, самое то! Ещё бы картинку по чётче, чтоб номиналы вино было... | ||
| Наверх |
|
| Басист Кайф |
| ||
Я играю на басу. Хочешь, справку принесу? Зарегистрирован: 31.01.2007, 15:19 Местонахождение: Москва Сообщений: 11770 | По идее, это должно быть для всех доступно. Схема Лтава, пдф от wk. [link] | ||
| Наверх |
|
| gitarrist |
| ||
Зарегистрирован: 30.10.2011, 18:34 Местонахождение: Пермь Сообщений: 4247 | [quote] По идее, это должно быть для всех доступно. Схема Лтава, пдф от wk. [link] [/quote1486901072] О!!! Класс! Спасибо! [ Редактирование 12.02.2017, 12:05 ] | ||
| Наверх |
|
| Gorbynkov |
| ||
 Зарегистрирован: 26.10.2015, 08:39 Местонахождение: Адлер Сообщений: 1914 | .... [ Редактирование 15.11.2022, 10:41 ] Обменно-торговый фонд [link] | ||
| Наверх |
|
| Басист Кайф |
| ||
Я играю на басу. Хочешь, справку принесу? Зарегистрирован: 31.01.2007, 15:19 Местонахождение: Москва Сообщений: 11770 | пдф чётче, с меня качай | ||
| Наверх |
|
| Басист Кайф |
| ||
Я играю на басу. Хочешь, справку принесу? Зарегистрирован: 31.01.2007, 15:19 Местонахождение: Москва Сообщений: 11770 | тут шарился искал Полтаву - нашёл педаль Вита. Вроде, прибалтийская тематическая - и тут не припоминаю. Пусть будет тут... форум жёстко жмёт изображения - опять с меня сливаем. [link] [ Редактирование 12.02.2017, 18:26 ] | ||
| Наверх |
|
| Басист Кайф |
| ||
Я играю на басу. Хочешь, справку принесу? Зарегистрирован: 31.01.2007, 15:19 Местонахождение: Москва Сообщений: 11770 | Полтава. Скан из Сети в приблизительно удовлетворительном виде. [link] | ||
| Наверх |
|
| wk |
| ||
Зарегистрирован: 31.10.2014, 17:04 Местонахождение: Екатеринбург Сообщений: 1201 | Gorbynkov Цитата ... wk Цитата ... Заливаю сюда схемку педальки "Лтава" Думаю, что помог. Это вряд-ли... Качество - увы..... Так я PDF-ку и высылал Басист Кайф-у в почту, а здесь, напрямую ее не получилось выкатить. Спасибо ему, что залил. Надо мне разобраться -куда заливать. | ||
| Наверх |
|
