 Советский Pignose! - знакомтесь!Переход на страницу >> |
| Автор | Добавил |
| Alexstar |
| ||

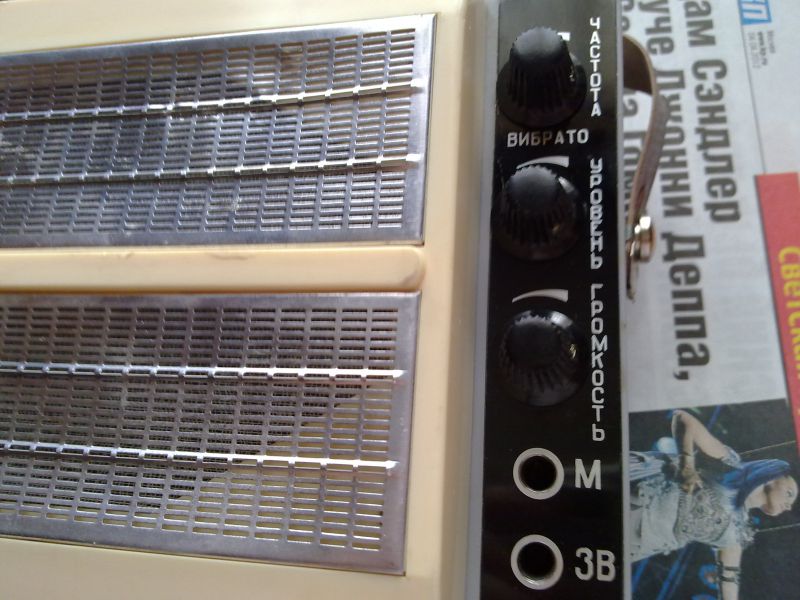

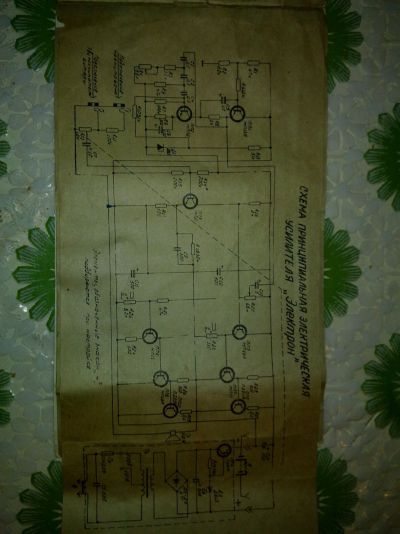

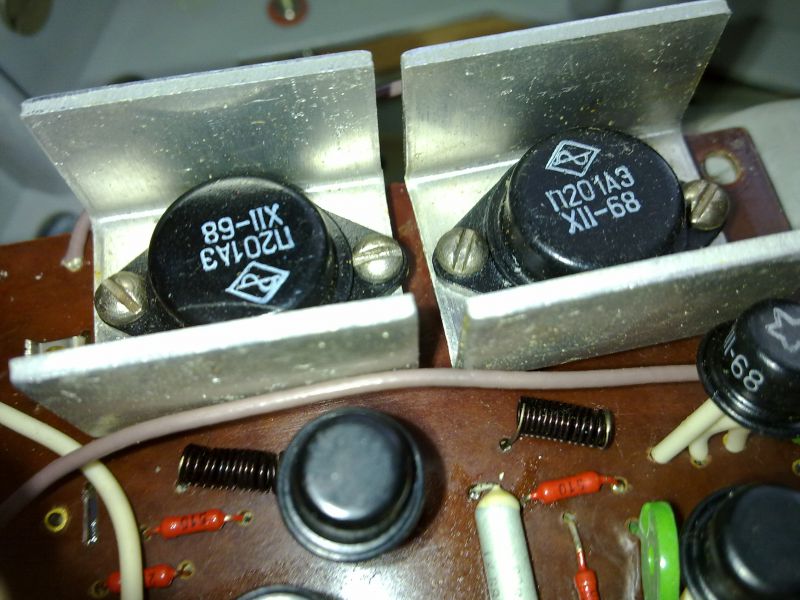

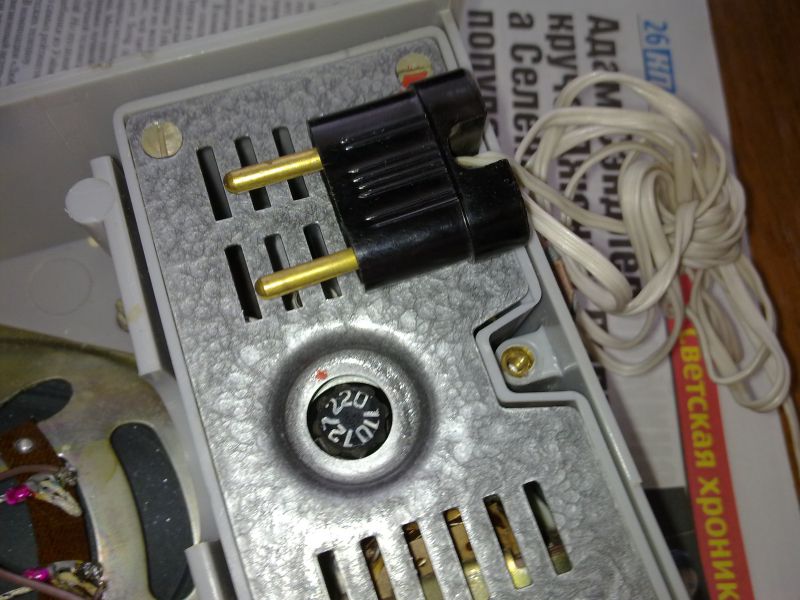

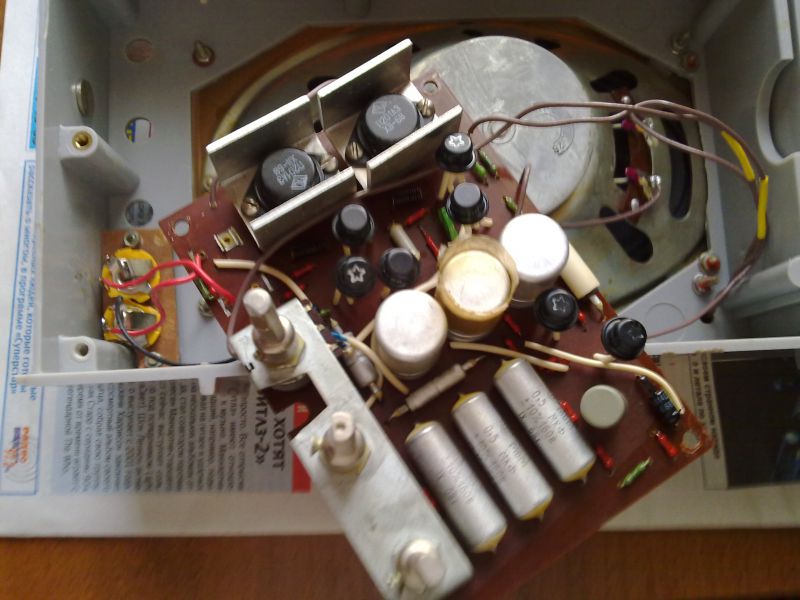

 Зарегистрирован: 10.02.2008, 10:46 Местонахождение: Москва Сообщений: 3869 | Летом прошлого года совершенно случайно приобрел на молотке.Заменил входные гнезда на современные,почистил регуляторы.Заработал сказочно!Звуки выложу позже(после восстановления адаптеризованной тсемиструнки).Итак,знакомтесь- его величество "ЭЛЕКТРОН"! Выпуск 1969 года.Ростов на Дону.Демонсрировался на прошлогодней выставке ММ Москва2011,но небыл замечен.Данные сведения публикую исключительно в пику Саше-Шоку против его Эскорта.Кстати,схема Электрона - советского пигноуза собрана на германиевых транзисторах типа П201.Приличная громкость и качество звука обеспечено также уникальным динамиком 3ГД28. В справочниках и в инете сведений о таковом нет!А динамик есть!Парадокс советского времени!Батарейный отсек не сохранился,а сетевой приятно порадовал:три номинала напряжения питания!Можно играть в любой стране мира.Проходная вилка.Представляю и схему - желающие и могущие могут повторить.Схема содержит усилитель низкой частоты и и каскад электронного вибрато спосбствующий мягкому и теплому звучанию агрегата.Предложения о покупке НЕ РАССМАТРИВАЮТСЯ!Столько денег еще не напечатано.Итак,смотрим фотки:         | ||
| Наверх |
|
| JetSet |
| ||
  Зарегистрирован: 07.10.2009, 18:08 Местонахождение: Москва Сообщений: 728 | Блин! Зачетный аппарат! | ||
| Наверх |
|
| Les |
| ||
 Зарегистрирован: 04.11.2011, 07:38 Местонахождение: Riga, Latvija Сообщений: 7383 | ух ты! какой красавец!  Дак ведь я -- дитя природы, Пусть дурное, но -- дитя! | ||
| Наверх |
|
| shock07 |
| ||
 Зарегистрирован: 17.05.2010, 11:52 Местонахождение: Запорожье, Украина Сообщений: 6548 | Класс!!! Было желание на выставке послушать. Но обстановка (СЛИШКОМ шумно) не располагала. 3ГД28... Странно, что инфу не нашёл... [link] Как пример, ставился в ГАЗ-21 в комплекте с радиоприёмником, в АС Веги-312. Номинал-2 Вт, макс-5 | ||
| Наверх |
|
| Alexstar |
| ||

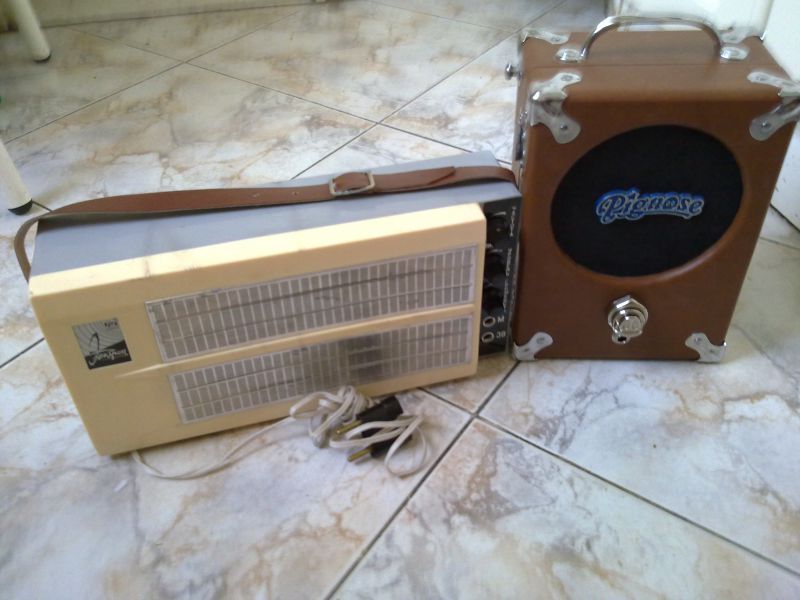

Зарегистрирован: 10.02.2008, 10:46 Местонахождение: Москва Сообщений: 3869 | Кстати - совершеннейшее случайное совпадение! Вес Pignose с батарейками точно равен (2,2кг) весу Электрона с блоком питания! | ||
| Наверх |
|
| Uncle Sascha |
| ||
 Зарегистрирован: 22.12.2011, 11:05 Местонахождение: Казань Сообщений: 5498 | Просто поразительно, как много в последнее время на форуме появляется вещей о которых я ( и не только я ) понятия не имел. Всю жизнь думал что под названием Электрон только очень плохие усилки выпускали а тут - классная вешь! | ||
| Наверх |
|
| Я-Ха |
| ||
 oleUm™  Зарегистрирован: 04.06.2007, 19:11 Местонахождение: Санкт-Петербург Сообщений: 23209 | Аффигеть... МАЙ МУZЕУМ oleUm™ и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то". | ||
| Наверх |
|
| leopold |
| ||
 Зарегистрирован: 19.06.2011, 16:49 Местонахождение: Котельнич, Кировская обл. Сообщений: 2433 | Вспомнил. В 70м году в одной шараге их было 2а. Мне понравилось играть с вибрато.Звук был отменный по тем временам. | ||
| Наверх |
|
| Alexstar |
| ||
Зарегистрирован: 10.02.2008, 10:46 Местонахождение: Москва Сообщений: 3869 | [quote] Класс!!! Было желание на выставке послушать. Но обстановка (СЛИШКОМ шумно) не располагала. 3ГД28... Странно, что инфу не нашёл... [link] Как пример, ставился в ГАЗ-21 в комплекте с радиоприёмником, в АС Веги-312. Номинал-2 Вт, макс-5 [/quote1334597Спасибо.А попробуй найди пожалуйста картинку с этим динамиком.Я бы такие купил. | ||
| Наверх |
|
| Alexstar |
| ||
Зарегистрирован: 10.02.2008, 10:46 Местонахождение: Москва Сообщений: 3869 | [quote] Класс!!! Было желание на выставке послушать. Но обстановка (СЛИШКОМ шумно) не располагала. 3ГД28... Странно, что инфу не нашёл... [link] Как пример, ставился в ГАЗ-21 в комплекте с радиоприёмником, в АС Веги-312. Номинал-2 Вт, макс-5 [/quote1334597764] Ты малость напутал;в Веге -3ГД38! | ||
| Наверх |
|
| shock07 |
| ||
Зарегистрирован: 17.05.2010, 11:52 Местонахождение: Запорожье, Украина Сообщений: 6548 | Конечно напутал, и не малость))) 3ГД38, конечно))) | ||
| Наверх |
|
| shlepakoff |
| ||
 ilya Зарегистрирован: 29.06.2009, 18:33 Местонахождение: Houston-Москва Сообщений: 3971 | Саша, аппарат - класс! Да еще и с вибрато Ваше шило, наше мыло: [link] [link] | ||
| Наверх |
|
| Nik |
| ||
 Зарегистрирован: 04.11.2007, 19:20 Местонахождение: пос. Шишкин лес, Новая Москва Сообщений: 8129 | Крутая вещь. Я-Ха,это предшественник твоего Электрона. | ||
| Наверх |
|
| Я-Ха |
| ||
oleUm™ Зарегистрирован: 04.06.2007, 19:11 Местонахождение: Санкт-Петербург Сообщений: 23209 | Не. Мой ЭЛЕКТРОН в Харькове делался, а это - Ростов-на-Дону. МАЙ МУZЕУМ oleUm™ и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то". | ||
| Наверх |
|
| leopold |
| ||
Зарегистрирован: 19.06.2011, 16:49 Местонахождение: Котельнич, Кировская обл. Сообщений: 2433 | Для этого аппарата ходил на телефонную станцию и просил " Дяденька мне нужен штеккер" | ||
| Наверх |
|
| Nik |
| ||
Зарегистрирован: 04.11.2007, 19:20 Местонахождение: пос. Шишкин лес, Новая Москва Сообщений: 8129 | Я-Ха Цитата ... Не. Мой ЭЛЕКТРОН в Харькове делался, а это - Ростов-на-Дону. Дык,и Тонику везде клепали. Унификация и типизация в те времена рулила. | ||
| Наверх |
|
| mysha_krys |
| ||
  Зарегистрирован: 10.04.2010, 19:43 Местонахождение: Санкт-Петербург - Крестцы, Новгородской обл. Сообщений: 3129 | Я знал Электрон-10, Э-20, Э-103, Э-104, но этот - находка из находок. Мышке осталось найти ВСЕГО 1 гитарка - Пловдив-бас... И будет ему ЩАССТЯ!!! хотя нашлась фотография, где я играю на чём-то похожем на РЕКОРД... | ||
| Наверх |
|
| rip616 |
| ||
| Гость | Как-то вообще не заметил этот темы. Вчера читал о нём тут: [link] а тут оказывается даже схема на него есть! | ||
| Наверх |
|
| rip616 |
| ||
| Гость | Кстати реально ли сейчас собрать схематически на этой же элементной базе данный УНЧ? И сколько это могло бы стоить, если заказать у паяльщика? Корпус, и Блок Батареи я бы сделал сам. | ||
| Наверх |
|
| Alexstar |
| ||
Зарегистрирован: 10.02.2008, 10:46 Местонахождение: Москва Сообщений: 3869 | rip616 Цитата ... Кстати реально ли сейчас собрать схематически на этой же элементной базе данный УНЧ? И сколько это могло бы стоить, если заказать у паяльщика? Корпус, и Блок Батареи я бы сделал сам. Cобрать спаять схему - элементарно.Благо нет ни одной дефицитной детали.На радиорынке -за копейки.Печатную плату можно содрать с фото.А вот динамика такого я никогда не встречал в продаже. | ||
| Наверх |
|
| Silence |
| ||
 Зарегистрирован: 03.08.2010, 10:40 Местонахождение: Liverpool Сообщений: 2272 | Да я вот тоже задумался, а не собрать ли? В принципе там не сложаняа схемка, разве что кому-то будет трудно найти набор транзисторов, вроде как германиевые. Говаривают они стали страшным дефицитом и зарубежом пользуются большим спросом. You'll Never Walk Alone! «Желаю» не актуально «Имею» не актуально | ||
| Наверх |
|
| Alexstar |
| ||
Зарегистрирован: 10.02.2008, 10:46 Местонахождение: Москва Сообщений: 3869 | Silence Цитата ... Да я вот тоже задумался, а не собрать ли? В принципе там не сложаняа схемка, разве что кому-то будет трудно найти набор транзисторов, вроде как германиевые. Говаривают они стали страшным дефицитом и зарубежом пользуются большим спросом. Да транзюки в нем германиевые.На митинском радиорынке наверно не знают еще о бешеном спросе этого хлама за бугром,от бы на корню все распродали. | ||
| Наверх |
|
| Silence |
| ||
Зарегистрирован: 03.08.2010, 10:40 Местонахождение: Liverpool Сообщений: 2272 | Можно попросить отсканить или сфотать схему получше качеством и ровнее, а то распечатал и нихрена не видно. Спасибо. You'll Never Walk Alone! «Желаю» не актуально «Имею» не актуально | ||
| Наверх |
|
| compash |
| ||
 Зарегистрирован: 19.09.2009, 18:59 Местонахождение: Котовск, Тамбовская обл. Сообщений: 611 | Самый дефицит в этом приборе - динамическая головка, от неё зависит очень много, и трудно будет подобрать что-то приемлемое такого размера. Нужно искать головки со старых германиевых AM приёмников. Вы получаете то, что выбираете. | ||
| Наверх |
|
| rip616 |
| ||
| Гость | От ламповых радиол не пойдут аналогичного форм-фактора? | ||
| Наверх |
|
