 ФАЗЕР-ДЖЕТПереход на страницу >> |
| Автор | Добавил |
| Les |
| ||
  Зарегистрирован: 04.11.2011, 07:38 Местонахождение: Riga, Latvija Сообщений: 7383 | Асспада! В общем, благодаря камраду Bezumny приобрел я вот такую вот педальку. Искал её с 16-17 лет и вот, наконец-то приобрел. Сохранность отличная. Бонусом - руководство пользователя и принципиальная схема.  И вот, начались проблемы. Спаял я вчера переходники, включил и.... Ничего... Даже шумов нет... Для начала поменял электролиты все, но в ответ тишина. Если кто с таким сталкивался - что мне дальше тыкать\менять\проверять?  P.S. Фото не моё, стянул с инета.  Дак ведь я -- дитя природы, Пусть дурное, но -- дитя! | ||
| Наверх |
|
| эдгар |
| ||
  Зарегистрирован: 07.02.2012, 09:51 Местонахождение: Пыть-Ях, ХМАО-Югра Сообщений: 308 | мож перепутали вход с выходом. проверти питание 9в | ||
| Наверх |
|
| Басист Кайф |
| ||
 Я играю на басу. Хочешь, справку принесу?  Зарегистрирован: 31.01.2007, 15:19 Местонахождение: Москва Сообщений: 14984 | Распайки проводов проверяем. Плюс включающую перемычку не забыть. | ||
| Наверх |
|
| Andrey |
| ||
 Зарегистрирован: 24.01.2015, 16:43 Местонахождение: Солнечногорск, Московская обл. Сообщений: 2612 | Надо по схеме проверить ( а плясать надо всегда с питания как было уже замечено ) всю проводку, если всё в порядке посмотреть правильно ли электролиты по полярности впаяны. За тем уже в помощь схема и измерительные приборы. Посмотреть бы схему? Если можно? _________________ Мои хотелки: [link] "Ударим автопробегом по бездорожью, разгильдяйству и бюрократизму!" (Ильф, Петров "Золотой теленок"). | ||
| Наверх |
|
| Les |
| ||
Зарегистрирован: 04.11.2011, 07:38 Местонахождение: Riga, Latvija Сообщений: 7383 | мне схему отсканить не на чем, так бы скинул и её, и руководство. эдгар - Вход с выходом я не путал. там даже подписанно. Тем не менее - местами менял - эффект тот же. Педаль, кстати, тру-байпас, так что в невключенном режиме звук проходит. БК, что за перемычка? Походу я её упустил из виду. Если что, завтра возьму схему в руки и педаль - всё отфоткаю, как выглядит Дак ведь я -- дитя природы, Пусть дурное, но -- дитя! | ||
| Наверх |
|
| Басист Кайф |
| ||
Я играю на басу. Хочешь, справку принесу? Зарегистрирован: 31.01.2007, 15:19 Местонахождение: Москва Сообщений: 14984 | Присмотрись к гнездам входа и выхода. На одно из них заведено питание, в разрыв на контакты 4 и 5. Можно в корпусе замкнуть, если кабеля с разъёмом на 5 штырей нет. | ||
| Наверх |
|
| Alex_Maestro |
| ||
  Зарегистрирован: 20.12.2011, 15:45 Местонахождение: Электросталь, Московская обл. Сообщений: 2232 | Андрей, а в библиотеке сканеров нет? Коллеги! Я собираю сканы тематических паспортов, бумажек, вкладышей, пакетов от струн и всего нашего. Поэтому, если кто может, пришлите на почту скан в максимальном разрешении и расположенном на листе А4 для наилучшего дальнейшего масштабирования. Вот соответствующая тема: [link] Виш лист: [link] [link] Библиотека сканов | ||
| Наверх |
|
| Andrey |
| ||
Зарегистрирован: 24.01.2015, 16:43 Местонахождение: Солнечногорск, Московская обл. Сообщений: 2612 | Нету в сканах такой схемы. Погуглю. _________________ Мои хотелки: [link] "Ударим автопробегом по бездорожью, разгильдяйству и бюрократизму!" (Ильф, Петров "Золотой теленок"). | ||
| Наверх |
|
| Alex_Maestro |
| ||
Зарегистрирован: 20.12.2011, 15:45 Местонахождение: Электросталь, Московская обл. Сообщений: 2232 | Я Lesa имел ввиду в том плане, чтоб отсканировать в библиотеке Коллеги! Я собираю сканы тематических паспортов, бумажек, вкладышей, пакетов от струн и всего нашего. Поэтому, если кто может, пришлите на почту скан в максимальном разрешении и расположенном на листе А4 для наилучшего дальнейшего масштабирования. Вот соответствующая тема: [link] Виш лист: [link] [link] Библиотека сканов | ||
| Наверх |
|
| Les |
| ||
Зарегистрирован: 04.11.2011, 07:38 Местонахождение: Riga, Latvija Сообщений: 7383 | Басист Кайф Цитата ... Присмотрись к гнездам входа и выхода. На одно из них заведено питание, в разрыв на контакты 4 и 5. Можно в корпусе замкнуть, если кабеля с разъёмом на 5 штырей нет. там на питание отдельное подключение с другой стороны через такой же СГ-5 разъём. В той библиотеке, что у нас построили, постоянно важные шишки власть влавствуют да конференции конферентят. На День Независимости было загрузили туда книги, но говорят - потом обратно вывезли, т.к. наши джамшуты что-то там не достроили. + там нет парковки, в пальто не пускают, а гардероб где-то в Нарнии и вход только по каким-то электронным карточкам. К тому же, я боюсь представить, сколько с меня потребуют за отсканирование. Дак ведь я -- дитя природы, Пусть дурное, но -- дитя! | ||
| Наверх |
|
| Les |
| ||
Зарегистрирован: 04.11.2011, 07:38 Местонахождение: Riga, Latvija Сообщений: 7383 | Andrey Цитата ... Нету в сканах такой схемы. Погуглю. Вот схема, кстати - [link] Мужики, я завтра хотя бы отфоткаю и дополнб тему. Заодно покручусь, может удасться где отсканировать.  [ Редактирование 16.02.2015, 15:06 ] Дак ведь я -- дитя природы, Пусть дурное, но -- дитя! | ||
| Наверх |
|
![[link]](http://sovietguitars.com/e107_files/public/1328801351_148_FT132915_shema_.gif){kind=link}
| StariyDed |
| ||
 Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 12946 | Питание (внешнее и внутреннее) коммутируется через контакты 4 и 5 разъёма "Выход". [ Редактирование 16.02.2015, 15:12 ] | ||
| Наверх |
|
| Izol |
| ||
 izol  Зарегистрирован: 02.07.2007, 11:37 Местонахождение: Москва Сообщений: 8505 | Хорошая машина, я на концертах юзаю. Только джет там адовый. Все никак кнопку не отпаяю, чтобы в запаре не нажать. "Восточный блок" - база гитарной фурнитуры и запчастей [link] | ||
| Наверх |
|
| Les |
| ||
Зарегистрирован: 04.11.2011, 07:38 Местонахождение: Riga, Latvija Сообщений: 7383 | StariyDed Цитата ... Питание (внешнее и внутреннее) коммутируется через контакты 4 и 5 разъёма "Выход". так... посмотрю дома, как там это вживую выглядит... Получается, что моё подключение адаптера к гнезду "Внешнее питание" - разговор ни о чем и побоку? Как это на практике скомутировать, в таком случае? Минус подать на землю, а "плюс" - на контакт? Дак ведь я -- дитя природы, Пусть дурное, но -- дитя! | ||
| Наверх |
|
| Andrey |
| ||

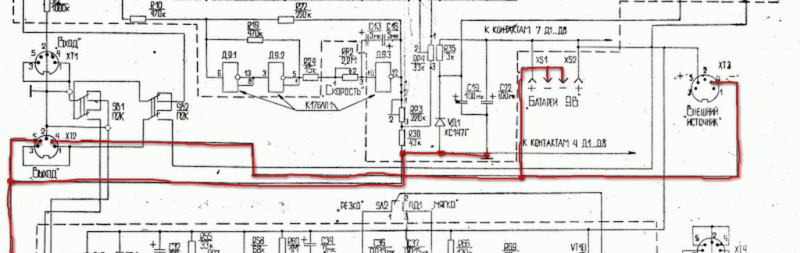

Зарегистрирован: 24.01.2015, 16:43 Местонахождение: Солнечногорск, Московская обл. Сообщений: 2612 | Из схемы видно, что на гнезде "Выход" - заземление и питание разнесены по ножкам 4, 5, 2. Шнур соеденительный хитрый. Общий 2,4,5 получается, а сигнальный - 1,3. Там надо на выходе соединить 2,4,5, и снова попробовать. _________________ Мои хотелки: [link] "Ударим автопробегом по бездорожью, разгильдяйству и бюрократизму!" (Ильф, Петров "Золотой теленок"). | ||
| Наверх |
|
| Andrey |
| ||
Зарегистрирован: 24.01.2015, 16:43 Местонахождение: Солнечногорск, Московская обл. Сообщений: 2612 | Недосказал. В оригинале выходит эта приставка не будет работать без родного шнура соединительного. _________________ Мои хотелки: [link] "Ударим автопробегом по бездорожью, разгильдяйству и бюрократизму!" (Ильф, Петров "Золотой теленок"). | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 12946 | Распайка соединительного шнура даётся на той же принципиальной схеме. | ||
| Наверх |
|
| Les |
| ||
Зарегистрирован: 04.11.2011, 07:38 Местонахождение: Riga, Latvija Сообщений: 7383 | то есть - тупо соеденить землю на контактах 2, 4 и 5?! О_о во я лошара... буду завтра пробовать, а то, если чейчас паяльник в руки возьму - он у меня явно не в руках окажется....  Дак ведь я -- дитя природы, Пусть дурное, но -- дитя! | ||
| Наверх |
|
| Andrey |
| ||
Зарегистрирован: 24.01.2015, 16:43 Местонахождение: Солнечногорск, Московская обл. Сообщений: 2612 | Да там зачем то разнесли питание по разные стороны гнезда. И можно просто спаять шнур по схеме. _________________ Мои хотелки: [link] "Ударим автопробегом по бездорожью, разгильдяйству и бюрократизму!" (Ильф, Петров "Золотой теленок"). | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 12946 | Цитата ... то есть - тупо соеденить землю на контактах 2, 4 и 5?! О_о Цитата ... Нет, не просто "спаять вместе", а припаять определённым образом. Да там зачем то разнесли питание по разные стороны гнезда. И можно просто спаять шнур по схеме. Минусовой провод от источника питания подведите к контактам 4-го разъёма "Выход" примочки, а от 5-го контакта этого же разъёма, провод уже идёт на плату, на общий контакт. В штекере, который вставляется в гнездо "Выход", между 4 и 5 просто впаяйте перемычку. | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 12946 | Вот так: | ||
| Наверх |
|
| Andrey |
| ||
Зарегистрирован: 24.01.2015, 16:43 Местонахождение: Солнечногорск, Московская обл. Сообщений: 2612 | Les, ну вышло что? _________________ Мои хотелки: [link] "Ударим автопробегом по бездорожью, разгильдяйству и бюрократизму!" (Ильф, Петров "Золотой теленок"). | ||
| Наверх |
|
| Les |
| ||
Зарегистрирован: 04.11.2011, 07:38 Местонахождение: Riga, Latvija Сообщений: 7383 | пока не пробовал еще. работа-с. вечером доберусь только Дак ведь я -- дитя природы, Пусть дурное, но -- дитя! | ||
| Наверх |
|
| Andrey |
| ||
Зарегистрирован: 24.01.2015, 16:43 Местонахождение: Солнечногорск, Московская обл. Сообщений: 2612 | Держу кулачки за Вас! _________________ Мои хотелки: [link] "Ударим автопробегом по бездорожью, разгильдяйству и бюрократизму!" (Ильф, Петров "Золотой теленок"). | ||
| Наверх |
|
| Les |
| ||
Зарегистрирован: 04.11.2011, 07:38 Местонахождение: Riga, Latvija Сообщений: 7383 | Ну чтож... фуз заработал. Правда звук весьма странный и на паузах отчетливо слышно потрескивание походного костра...) Шумов... много. А вот фазер молчит, собака. Дак ведь я -- дитя природы, Пусть дурное, но -- дитя! | ||
