 Лель ЦЗ, или коротко о сложном.Переход на страницу << |
| Автор | Добавил |
| StariyDed |
| ||
  Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9763 | В таком разрешении, к сожалению, не почти ничего не вижу... Всё размыто. Интуитивно: R14 я бы пока не убирал. Это - токоограничивающее сопротивление. Как я понял, 561ТМ2 осталась в тракте формирования сигнала управления? | ||
| Наверх |
|
| Svetliy_metall |
| ||

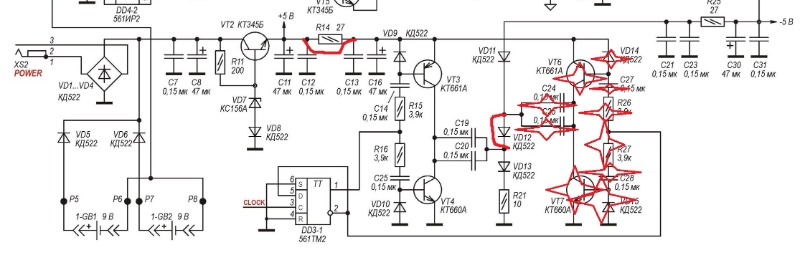

 Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2507 | вот ссылка на файл в лучшем качестве [link] Примочек много не бывает  | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9763 | Значит ТМ2 они всё же оставили... Что же, можно попробовать и так, т.е. - убрать детали второго плеча преобразователя. Перемычку можно ставить или на диоды VD12 или на VD11. На обас разу - нет. Мои рекомендации по поводу R14 остаются в силе. Пока не ставьте перемычку. Посмотрите сначала, как будет вести себя преобразователь под нагрузкой. Если напряжение по шине -5V будет в норме, то можно и оставить, а если будет ниже -5V, то можно и поставить перемычку вместо резистора.  Да, и ещё... Остальные отмеченные детали в других частях схемы не имеют к преобразователю ни какого отношения, т.ч. - если всё будет работать штатно, то убирать их не имеет ни какого смысла. | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2507 | Пока попробовал без перемычки на VD12 сделать , по итогу отрицательное напряжение теперь в районе -3 вольта, возможно после того, как "закорочу" диод, оно и будет -5в Сигнал проходит ОУ DA15, и дальше тишина Цифоровой сигнал "пощупал", тоже в трёх точках есть, а дальше теряется [ Редактирование 17.01.2026, 12:46 ] Примочек много не бывает | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2507 | После установки перемычки на D12, напряжение опустилось с -3,3в до -4 Но особых изменений нет Примочек много не бывает | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9763 | Цитата ... Сигнал проходит ОУ DA15, и дальше тишина А дальше аналогового сигнала и не должно быть. DA5 554CA3 - это компаратор формирующий цифру из аналога. Разберись до конца с питанием. Измерь напряжение на С16. Если меньше +5V, то закороти R14. | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2507 | Доброго времени суток. На C16 +6,2в Примочек много не бывает | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9763 | Сколько же тогда на С11? | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2507 | Точный замер смогу сделать вечером, и отпишусь А по памяти, тоже 6 с "копейками" [ Редактирование 21.01.2026, 10:38 ] Примочек много не бывает | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2507 | На C11 6,4в _______________ Ещё забыл сказать, что на плате было КЗ между R26 R27 и C28 VD15. Может из за его ТМ и "подсдохла", и остальные проблемы оттуда вытекают [ Редактирование 22.01.2026, 10:43 ] Примочек много не бывает | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9763 | 6,4 после стабилизатора на VT2 - это многовато. А какое опорное напряжение на базе этого транзистора? КЗ - это плохо...А от чего было, каплей замкнуло? Как же тогда, чуть раньше, в парных точках ты практически одно и тоже напряжение намерял?! В "обрезанной" схемы неиспользуемый выход "2" DD3-1 висит в воздухе или на что то нагружен? | ||
| Наверх |
|
| Svetliy_metall |
| ||

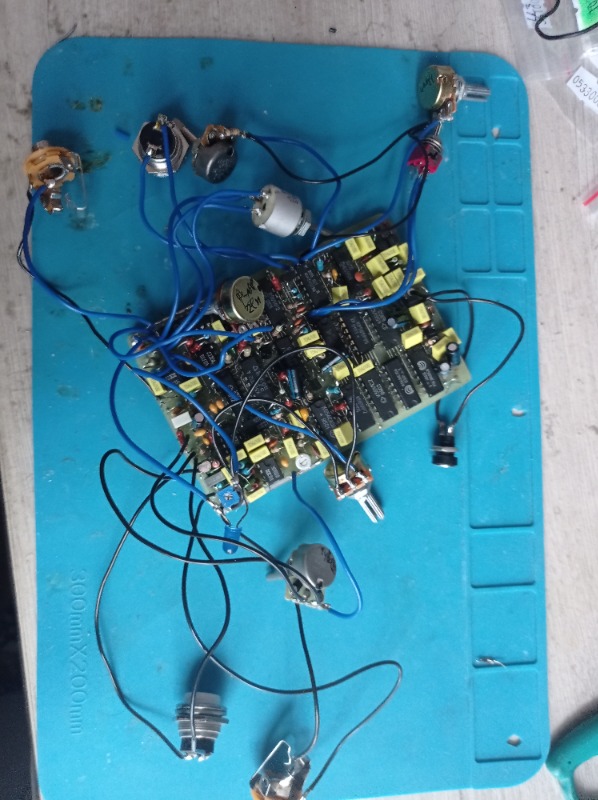

Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2507 | В общем, мы пытаемся настроить ЦЗ не из стен завода САМ, а мой паяльный мазохизм... Плата самодел от начала до конца, без металлизации отверстий, с оооочень тесным монтажом. Зачем оно мне надо было? Да за тем, что у меня лежали 2 новые микросхемы РУ5, и руки чесались их применить. И вот КЗ в обозначенном месте оказалось из за "сопли" припоя, которую не заметил, и делал первый запуск. Изначально этот проект был обречен на провал. Но так кау не все так плохо по факту, то хочется доделать до конца..  Примочек много не бывает | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2507 | Второй вывод dd3 вроде как отключен сейча А замеры делвл, когда кз уже было устранено [ Редактирование 22.01.2026, 14:03 ] Примочек много не бывает | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9763 | Тяжелый случай... Я думал, что это заводской вариант. Ну да ладно - измерь напряжение на базе VT2 и на аноде VD8. Ты смотрел тактовый сигнал (CLOOK) осциллографом на заводской схеме? Какой он формы? По идее, должен быть чёткий меандр, а не та рваная "гребёнка", что у тебя. | ||
| Наверх |
|
| Svetliy_metall |
| ||

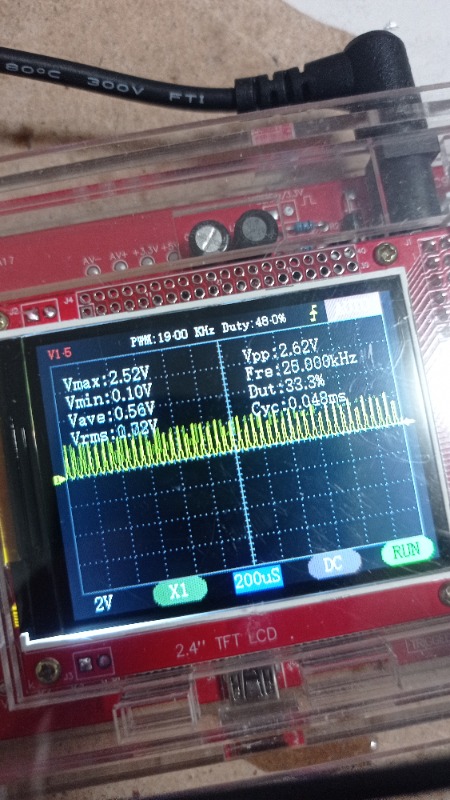

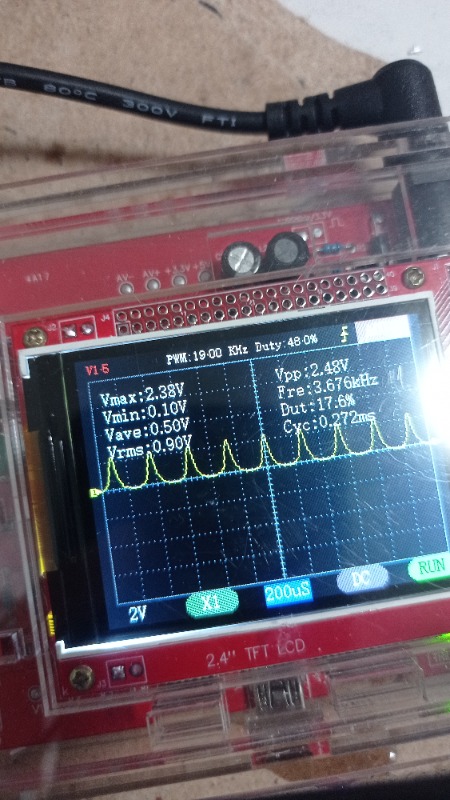

Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2507 | На базеVT2 6,48в На аноде D8 0,7в В урезанной ЦЗ сделал 2 снимка попеременного сигнала Clock   Примочек много не бывает | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9763 | Не совсем понял. "...В урезанной ЦЗ сделал 2 снимка попеременного сигнала Clock" Что значит - "попеременный"? В какой именно точке? Меня интересует 1-ая и 3-я ножки DD3-1 561ТМ2 И ещё... Если закоротить VD8 в базовой цепи VT2, то напряжение на выходе стабилизатора (С11) должно уменьшиться. | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 2507 | [quote] Не совсем понял. "...В урезанной ЦЗ сделал 2 снимка попеременного сигнала Clock" Что значит - "попеременный"? 3 вывод измерял. А попеременный, потому что сигнал пульсирует такими диаграммами Примочек много не бывает | ||
