| Советские гитары :: Форумы :: Реставрация и ремонт | |||
|
|||
 Педаль громкости HerrnsdorfПереход на страницу >> |
| Автор | Добавил |
| c0rvinus |
| ||

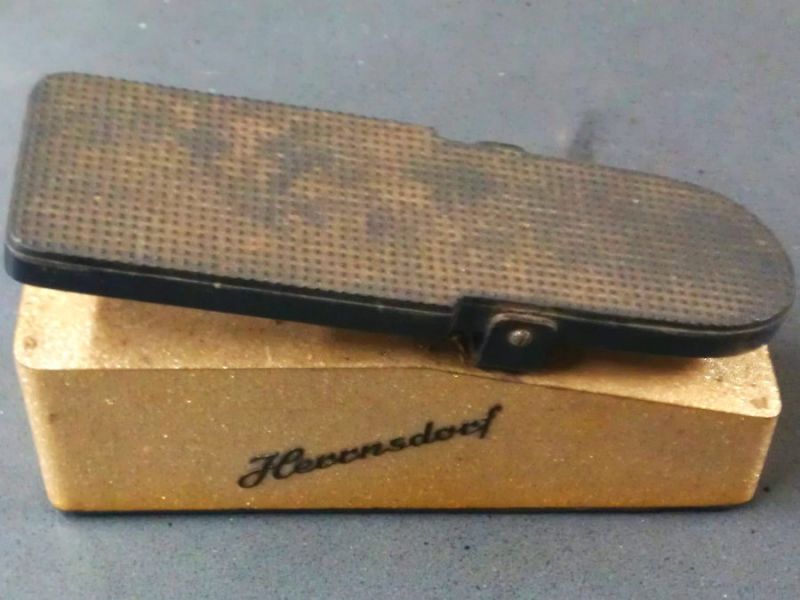

  Зарегистрирован: 16.02.2015, 13:06 Местонахождение: Москва Сообщений: 828 | Уважаемые коллеги! У кого-нибудь есть такая педаль? Кто-нибудь может снять размеры, показать устройство для изготовления реплики?  Список необходимых деталей и инструментов Атлас устройств звуковой обработки СССР База данных УРАЛ База данных ЛЕЛЬ Музей электромузыкального социализма | ||
| Наверх |
|
| tolyan |
| ||

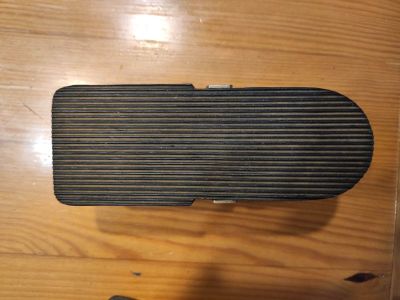

  Зарегистрирован: 31.03.2013, 09:49 Местонахождение: Николаев, Украина Сообщений: 513 | Имею аналогичную педаль, но к сожалению, пустая внутри. Если подходит, сделаю эскизик с размерами | ||
| Наверх |
|
| tolyan |
| ||
Зарегистрирован: 31.03.2013, 09:49 Местонахождение: Николаев, Украина Сообщений: 513 | ... | ||
| Наверх |
|
| tolyan |
| ||
Зарегистрирован: 31.03.2013, 09:49 Местонахождение: Николаев, Украина Сообщений: 513 | ... | ||
| Наверх |
|
| tolyan |
| ||
Зарегистрирован: 31.03.2013, 09:49 Местонахождение: Николаев, Украина Сообщений: 513 | ... | ||
| Наверх |
|
| EbenezerDorset |
| ||
  Зарегистрирован: 10.03.2019, 18:06 Местонахождение: Москва Сообщений: 1186 | tolyan Цитата ... ... сделаю эскизик с размерами Да, tolyan, будьте добры. Тоже очень интересует эта тема. Желаю, чтобы все ! . . . | ||
| Наверх |
|
| EbenezerDorset |
| ||
Зарегистрирован: 10.03.2019, 18:06 Местонахождение: Москва Сообщений: 1186 | Пять копеечек в копилочку. Желаю, чтобы все ! . . . | ||
| Наверх |
|
| vit201 |
| ||

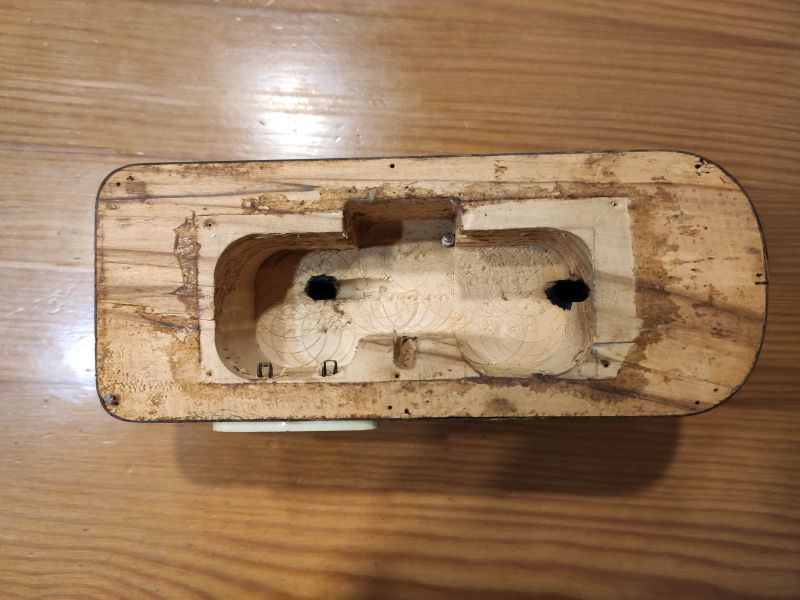

Зарегистрирован: 14.12.2016, 13:55 Местонахождение: Бобруйск Сообщений: 476 | А вот по последней фото принцип работы понятен - внутри обычный переменный резистор, на педаль в 2х местах прикреплен трос который пропущен через ось резистора. Хотелки-менялки - [link] | ||
| Наверх |
|
| c0rvinus |
| ||
Зарегистрирован: 16.02.2015, 13:06 Местонахождение: Москва Сообщений: 828 | Эскизик был бы весьма кстати. Спасибо Список необходимых деталей и инструментов Атлас устройств звуковой обработки СССР База данных УРАЛ База данных ЛЕЛЬ Музей электромузыкального социализма | ||
| Наверх |
|
| vit201 |
| ||

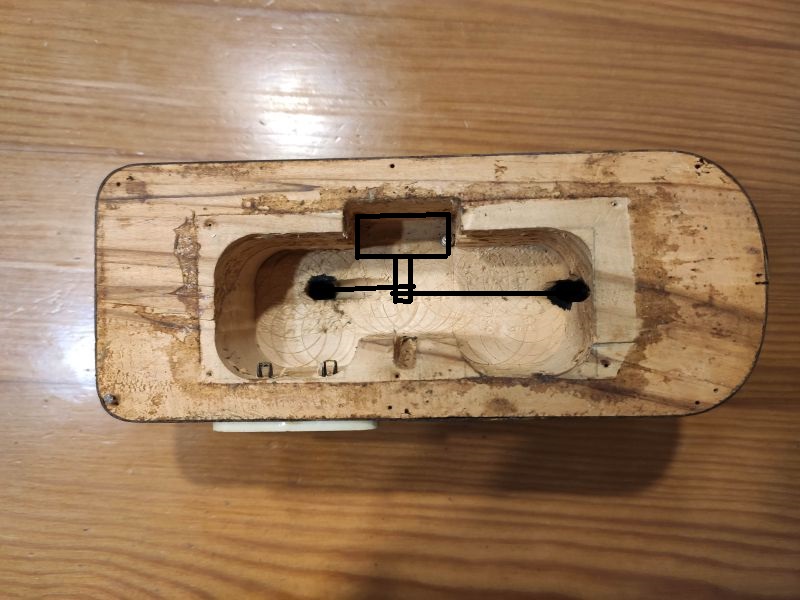

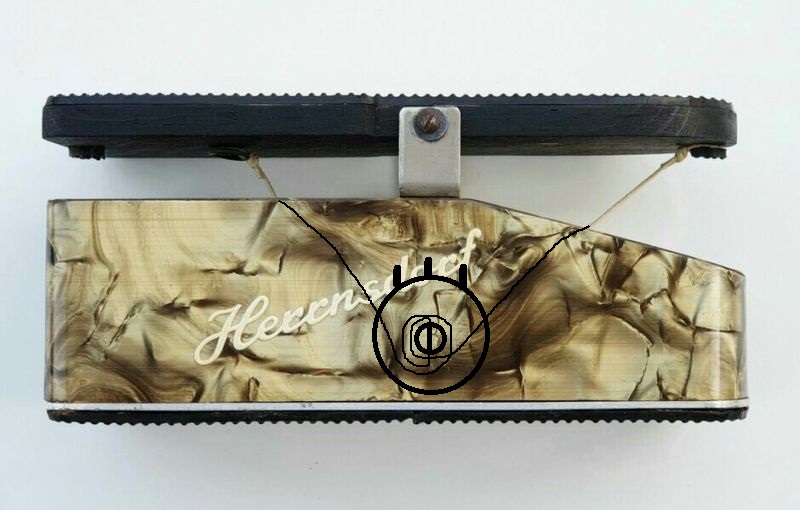

Зарегистрирован: 14.12.2016, 13:55 Местонахождение: Бобруйск Сообщений: 476 | c0rvinus Цитата ... Эскизик был бы весьма кстати. Спасибо Приблизительно вот так - закрепленный на педали шнурок наматывается на ось потенциометра и крепится с другой стороны педали, при нажатии на педаль в одну или другую сторону педаль тянет шнурок и тем самым поворачивает потенциометр. Возможно в дополнению к шнуру еже внутри были пружины для натяжки шнура .  Хотелки-менялки - [link] | ||
| Наверх |
|
| vit201 |
| ||
Зарегистрирован: 14.12.2016, 13:55 Местонахождение: Бобруйск Сообщений: 476 | Приблизительно вот так Хотелки-менялки - [link] | ||
| Наверх |
|
| wwm |
| ||
 Зарегистрирован: 23.05.2012, 07:09 Местонахождение: Mинск Сообщений: 1430 | Только не саму ось,а стоял небольшой шкив со щёчками,чтобы леска не спозала,да,стояла обычная леска примерно1,5 или 2 мм,сейчас точно вспомнить невозможно | ||
| Наверх |
|
| Big Beat |
| ||
 Зарегистрирован: 24.03.2007, 20:34 Местонахождение: Boston, USA Сообщений: 2164 | На всякий случай - эти педали шли в комплекте с гитарой Herrnsdorf Universal. На самой гитаре нет регулятора громкости. Мне тоже такой педальки нехватает. JunkGuitars.com Мой wish-list/ОБМЕННЫЙ ПУНКТ: [link] | ||
| Наверх |
|
| tolyan |
| ||
Зарегистрирован: 31.03.2013, 09:49 Местонахождение: Николаев, Украина Сообщений: 513 | Завтра выставлю чертеж, а если кому нужно, могу изготовить деревянные части педали один к одному с оригинала | ||
| Наверх |
|
| tolyan |
| ||

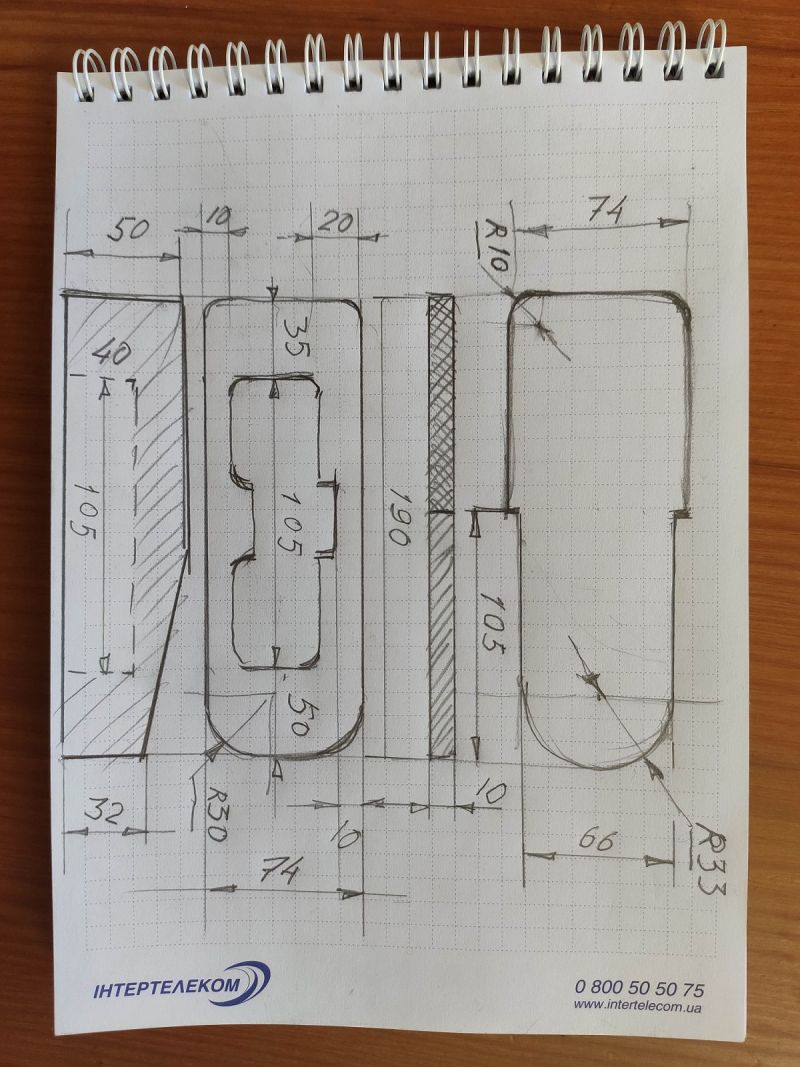

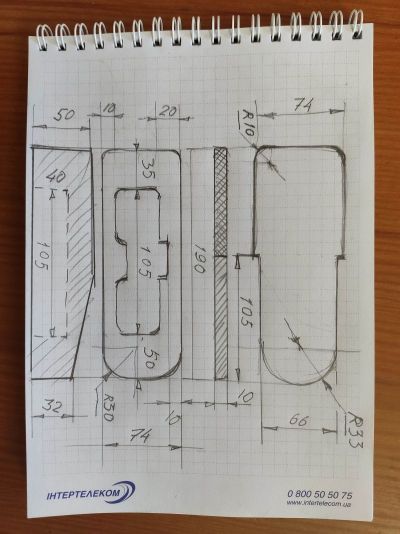

Зарегистрирован: 31.03.2013, 09:49 Местонахождение: Николаев, Украина Сообщений: 513 | Вот чертежик, как обещал | ||
| Наверх |
|
| EbenezerDorset |
| ||
Зарегистрирован: 10.03.2019, 18:06 Местонахождение: Москва Сообщений: 1186 | Вот спасибо. А немцы - затейники-проказники, таки всю педаль из дерева засандалили. "Экономика должна быть экономной"  Желаю, чтобы все ! . . . | ||
| Наверх |
|
| Fish |
| ||
  Зарегистрирован: 10.02.2011, 16:12 Местонахождение: Вологда Сообщений: 549 | Класс-просто махровое ретро!Кстати на первом фото и у Толяна педали сильно различаются Мой виш-лист [link] | ||
| Наверх |
|
| EbenezerDorset |
| ||

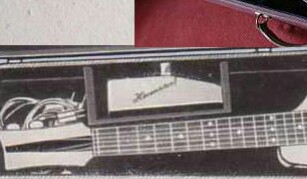

Зарегистрирован: 10.03.2019, 18:06 Местонахождение: Москва Сообщений: 1186 | Fish Цитата ... На первом фото и у Толяна педали сильно различаются Отличия несомненно есть. Скорее всего какие-то педали более ранние, а какие-то - более поздние. На немногочисленных фотках видны минимум три разных типа резинок - рифлёные продольные, рифлёные поперечные и рифлёные "в клеточку". Также, на одних педалях задняя часть корпуса плоская, на других - радиусная. Скоба крепления верхней части педали также располагается то на горизонтальной плоскости корпуса, то - на наклонной. На одних знакомые гнёзда "Lanco", на других - какие-то иные. Про разные типы облицовочного пластика и немного по-разному расположенные логотипы даже не говорю. Нужно гораздо больше информации для того, чтобы попытаться хоть как-то упорядочить модельный ряд. Дублировать уже имеющиеся в теме фотки не буду... добавлю только ещё парочку для очного сравнения (качество их "оставляет желать...").      А теперь было бы хорошо вернуться к изначальному смыслу темы, заявленному коллегой cOrvinus при её создании, а именно - сбору информации для изготовления возможной реплики обсуждаемого агрегата. Коллеги, если у кого-нибудь из вас есть в наличии такая педаль, или кто-либо встречал материалы (желательно с картинками) с описанием богатого внутреннего мира этого Herrnsdorf-а (какой там установлен потенциометр, как именно он закреплён, какая деталь закреплена на его штоке и служит для намотки тросика, есть ли на тросике дополнительная пружина, регулирующая его натяжение и т.д. и т.п.) - будьте так любезны и поделитесь информацией со страждующими. Заранее спасибо. [ Редактирование 17.03.2020, 18:13 ] Желаю, чтобы все ! . . . | ||
| Наверх |
|
| EbenezerDorset |
| ||
Зарегистрирован: 10.03.2019, 18:06 Местонахождение: Москва Сообщений: 1186 | Есть подозрение, что педали с гнездами (пока) неизвестного производителя, с плоской задней частью корпуса и скобой на его наклонной поверхности - это всё-таки более ранний вариант. [ Редактирование 17.03.2020, 19:02 ] Желаю, чтобы все ! . . . | ||
| Наверх |
|
| EbenezerDorset |
| ||
Зарегистрирован: 10.03.2019, 18:06 Местонахождение: Москва Сообщений: 1186 | Уважаемый tolyan, ещё был бы очень кстати вот этот размерчик. Спасибо. Желаю, чтобы все ! . . . | ||
| Наверх |
|
| tolyan |
| ||
Зарегистрирован: 31.03.2013, 09:49 Местонахождение: Николаев, Украина Сообщений: 513 | EbenezerDorset Цитата ... Уважаемый tolyan, ещё был бы очень кстати вот этот размерчик. Спасибо. Примерно 113-115, плавный скос. | ||
| Наверх |
|
| EbenezerDorset |
| ||
Зарегистрирован: 10.03.2019, 18:06 Местонахождение: Москва Сообщений: 1186 | tolyan Цитата ... Примерно 113-115, плавный скос. Спасибо. Желаю, чтобы все ! . . . | ||
| Наверх |
|
| EbenezerDorset |
| ||
Зарегистрирован: 10.03.2019, 18:06 Местонахождение: Москва Сообщений: 1186 | tolyan Цитата ... ... могу изготовить деревянные части педали один к одному с оригинала Прям в целлулоиде? Если "да", то есть над чем призадуматься А из чего изготовлен натуральный агрегат? (Глядя на фотку можно и ошибиться, а вам виднее, когда он в руках). Желаю, чтобы все ! . . . | ||
| Наверх |
|
| c0rvinus |
| ||

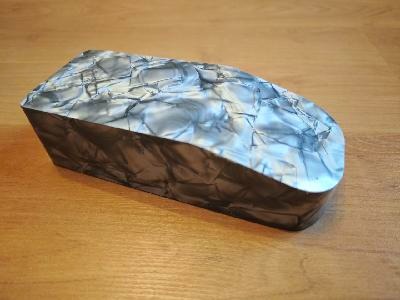

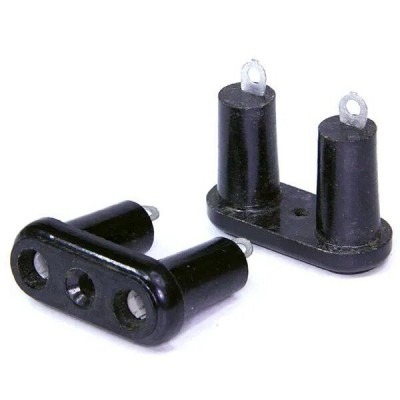

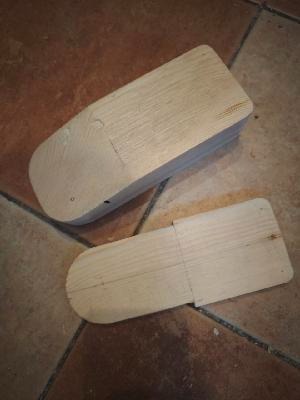

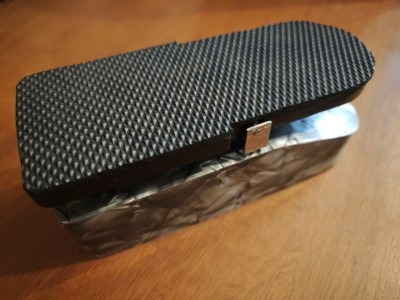

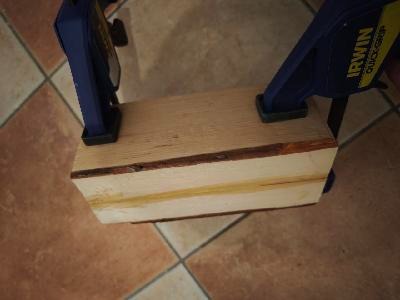

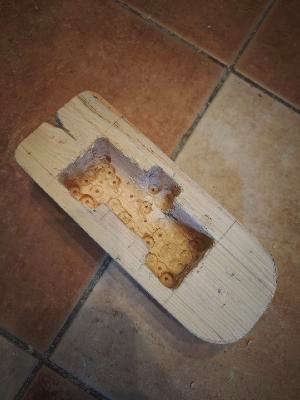

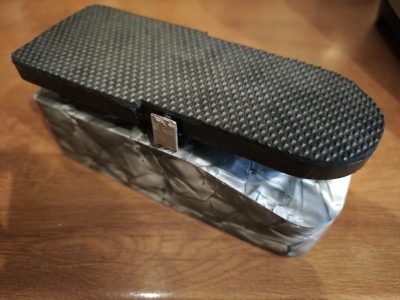

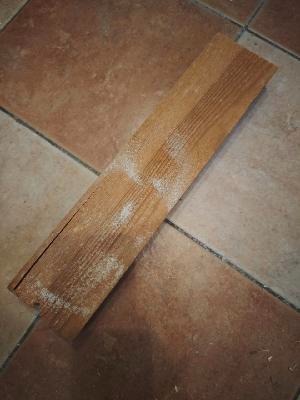

Зарегистрирован: 16.02.2015, 13:06 Местонахождение: Москва Сообщений: 828 | Прошло 5 лет. Всё-так очень хотелось доукомплектовать гитару педалью. Взял бесплатный брусок неизвестного мне дерева.  Распилил пополам и склеил.  В соответствии с приведенным выше чертежом сделал заготовки.  Используя древние технологии, сделал необходимые технологические проточки.  Основание педали было оклеено целлулоидом правильного цвета и текстуры (спасибо уважаемому Alexstar).  Изготовил крепежную скобу, покрасил педаль и наклеил серьёзную резинку.   Специально для проекта за большие деньги были приобретены разъемы максимально похожие на оригинальные (разъемы Lenco из 50-ых пока достать не удалось).  Разъемы смотрятся весьма органично.  На данный момент ищу потенциометр СП3-30а с валом не менее 40 мм и сопротивлением 470 кОм. Продолжение следует... [ Редактирование 20.05.2025, 07:46 ] Список необходимых деталей и инструментов Атлас устройств звуковой обработки СССР База данных УРАЛ База данных ЛЕЛЬ Музей электромузыкального социализма | ||
| Наверх |
|
| Alexstar |
| ||
Зарегистрирован: 10.02.2008, 10:46 Местонахождение: Москва Сообщений: 2646 | Молодец!!! | ||
