 Подскажите по педали вау вау - фусПереход на страницу >> |
| Автор | Добавил |
| Kulinar |
| ||

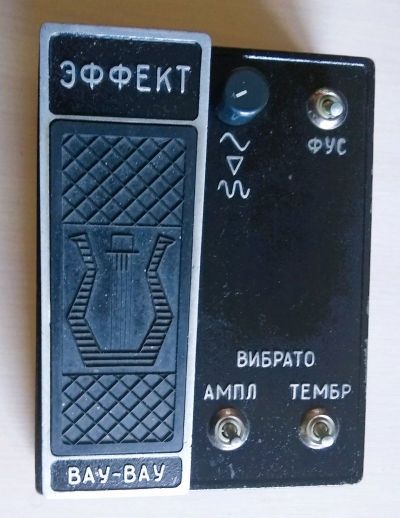

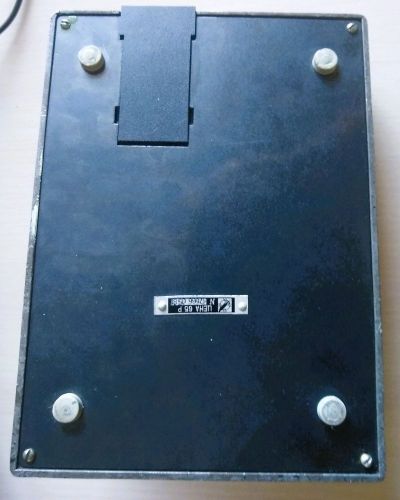

 Зарегистрирован: 17.03.2023, 11:03 Местонахождение: Москва Сообщений: 56 | Доброго всем времени. Собственно имею вот такую педаль.   Конечно, как обычно не обошлось без шаловливых рук. Установлены джеки и разъем для подключения блока питания. Внутри тоже было не совсем гладко, все провода от выключателей были откушены и соединены скрутками. Ну и конечно все это было в нерабочем состоянии. С помощью паяльника, и схемы, удалось ее оживить. Но.....эффект вау работает, а вот фус нет. При включении просто проходит чистый звук без эффекта. Может кто сталкивался с этим и подскажет в какую сторону копать? Да, Армянские конденсаторы заменил сразу.  [ Редактирование 23.03.2023, 12:20 ] | ||
| Наверх |
|
| SPA |
| ||
   Зарегистрирован: 20.10.2007, 20:17 Местонахождение: Санкт-Петербург Сообщений: 7333 | 3. НА ФОРУМЕ ЗАПРЕЩЕНО 3.4. Создавать темы с неопределенными или бессмысленными заголовками, например: «Помогите», «Ищу», «Музима» и т.п. Название должно кратко, но ясно отражать суть темы. Например: «Куплю бридж MUSIMA 25K», «Расскажите о педали ЛЕЛЬ ЦЗ». меньше гадов-больше счастья. обменник - [link] мои гитарки на ютубе - [link] | ||
| Наверх |
|
| Kulinar |
| ||
Зарегистрирован: 17.03.2023, 11:03 Местонахождение: Москва Сообщений: 56 | Замечание принял. Исправился. Прошу прощения. | ||
| Наверх |
|
| rebrov |
| ||
 Зарегистрирован: 25.01.2013, 16:23 Местонахождение: Екатеринбург Сообщений: 1041 | В разделе Схемы есть принципиальная схема на эту педаль. Руководствуясь ей, вооружившись прибором, следует спокойно и методично искать неисправность. Прозвонить переключатели, сверить монтаж со схемой и т.п. и т.д. прошлого нет. будущее может не наступить. надо жить настоящим. | ||
| Наверх |
|
| Kulinar |
| ||
Зарегистрирован: 17.03.2023, 11:03 Местонахождение: Москва Сообщений: 56 | rebrov Цитата ... В разделе Схемы есть принципиальная схема на эту педаль. Руководствуясь ей, вооружившись прибором, следует спокойно и методично искать неисправность. Прозвонить переключатели, сверить монтаж со схемой и т.п. и т.д. Так по ней все и делал. Работает все, но ....... эффект не присутствует. | ||
| Наверх |
|
| Svetliy_metall |
| ||
 Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 3246 | Kulinar Цитата ... rebrov Цитата ... В разделе Схемы есть принципиальная схема на эту педаль. Руководствуясь ей, вооружившись прибором, следует спокойно и методично искать неисправность. Прозвонить переключатели, сверить монтаж со схемой и т.п. и т.д. Так по ней все и делал. Работает все, но ....... эффект не присутствует. померяйте напряжения на микросхемах, транзисторах. Посмотрите визуально элементы на предмет "колцевых трещин", или может какой элемент "висит в воздухе" Либо проверяйте покаскадно, где звука нет, там и проблема Примочек много не бывает  | ||
| Наверх |
|
| jaykhalax |
| ||
Зарегистрирован: 19.12.2022, 22:08 Местонахождение: Краснодар Сообщений: 4 | rebrov Цитата ... В разделе Схемы есть принципиальная схема на эту педаль. Руководствуясь ей, вооружившись прибором, следует спокойно и методично искать неисправность. Прозвонить переключатели, сверить монтаж со схемой и т.п. и т.д. кстати, не могли бы ткнуть носом в схему в нормально разрешении? всё, что я смог найти в теме - два варианта перефотканной схемы из паспорта в разрешении 800*600, где приходится гадать, точка на схеме или пересечение. про номиналы деталей молчу. | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 3246 | Напишите в личку почту, скину Вам оба варианта Примочек много не бывает | ||
| Наверх |
|
| Kulinar |
| ||
Зарегистрирован: 17.03.2023, 11:03 Местонахождение: Москва Сообщений: 56 | Svetliy_metall Цитата ... померяйте напряжения на микросхемах, транзисторах. Посмотрите визуально элементы на предмет "колцевых трещин", или может какой элемент "висит в воздухе" Либо проверяйте покаскадно, где звука нет, там и проблема Один вопрос а где там микросхема? Я что то не нашел. Да и на схеме точек промера тоже не вижу......... А в остальном все просмотрел по лупой, где были подозрения на непропай пропаял. Все равно.....сигнал проходит чистым. | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 3246 | Kulinar Цитата ... Svetliy_metall Цитата ... померяйте напряжения на микросхемах, транзисторах. Посмотрите визуально элементы на предмет "колцевых трещин", или может какой элемент "висит в воздухе" Либо проверяйте покаскадно, где звука нет, там и проблема Один вопрос а где там микросхема? Я что то не нашел. Да и на схеме точек промера тоже не вижу......... А в остальном все просмотрел по лупой, где были подозрения на непропай пропаял. Все равно.....сигнал проходит чистым. Писал по шаблону из головы) я и забыл, что педалька построена на транзисторах Примочек много не бывает | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 3246 | Kulinar Цитата ... Svetliy_metall Цитата ... померяйте напряжения на микросхемах, транзисторах. Посмотрите визуально элементы на предмет "колцевых трещин", или может какой элемент "висит в воздухе" Либо проверяйте покаскадно, где звука нет, там и проблема Один вопрос а где там микросхема? Я что то не нашел. Да и на схеме точек промера тоже не вижу......... А в остальном все просмотрел по лупой, где были подозрения на непропай пропаял. Все равно.....сигнал проходит чистым. Я праивилтно понял, что сигнал проходит чистым, при включённом тумблере фус? Или при вклбчении тумблера тишина? Сигнал покаскадно не отслеживали? [ Редактирование 06.04.2023, 04:56 ] Примочек много не бывает | ||
| Наверх |
|
| StariyDed |
| ||
 Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 13008 | Если бы это был радиотехнический сайт, то я бы сказал: - генератор (800-1000 Гц) на вход - осциллографом пройтись по каскадам от входа до выхода во всех режимах ОБЯЗАТЕЛЬНО! Предварительно проверить все каскады по принципиальной схеме "по постоянке" (с закороченным входом) в соответствии с картой напряжений, если таковая имеется. Но... если бы, это был радиотехнический сайт... | ||
| Наверх |
|
| rebrov |
| ||
Зарегистрирован: 25.01.2013, 16:23 Местонахождение: Екатеринбург Сообщений: 1041 | На вход генератор 1 кГц. Можно на смартфон установить приложение. Щуп чере кондёр 0.1 мкФ подключить к комбарю и прозванивать прохождение сигнала. прошлого нет. будущее может не наступить. надо жить настоящим. | ||
| Наверх |
|
| rebrov |
| ||
Зарегистрирован: 25.01.2013, 16:23 Местонахождение: Екатеринбург Сообщений: 1041 | Фуз - транзисторы т3 и т4. Может коммутация, может провод не туда, куда надо запаян. Это интересное занятие - схему ковырять! прошлого нет. будущее может не наступить. надо жить настоящим. | ||
| Наверх |
|
| Kulinar |
| ||
Зарегистрирован: 17.03.2023, 11:03 Местонахождение: Москва Сообщений: 56 | Svetliy_metall Цитата ... Я праивилтно понял, что сигнал проходит чистым, при включённом тумблере фус? Или при вклбчении тумблера тишина? Сигнал покаскадно не отслеживали? Да сигнал проходит чистым, при включении тумблера не пропадает а остается так же чистым. Покаскадно не проверял. StariyDed Цитата ... Если бы это был радиотехнический сайт, то я бы сказал: - генератор (800-1000 Гц) на вход - осциллографом пройтись по каскадам от входа до выхода во всех режимах ОБЯЗАТЕЛЬНО! Предварительно проверить все каскады по принципиальной схеме "по постоянке" (с закороченным входом) в соответствии с картой напряжений, если таковая имеется. Но... если бы, это был радиотехнический сайт... Если бы это был радиотехнический сайт, то я бы ответил, что из приборов есть только мультиметр. Карты напряжений нет. Но это если бы, это был радиотехнический сайт  rebrov Цитата ... На вход генератор 1 кГц. Можно на смартфон установить приложение. Щуп чере кондёр 0.1 мкФ подключить к комбарю и прозванивать прохождение сигнала. Да сигнал то проходит, только эффекта нет. Сигнал проходит чистым. rebrov Цитата ... Фуз - транзисторы т3 и т4. Может коммутация, может провод не туда, куда надо запаян. Это интересное занятие - схему ковырять! А вот за это спасибо. Транзисторы поменяю. Провода проверял. Все на своих местах. Ну насчет интересного занятия согласен, но куда же без этого, если сейчас такие вещи достаются после жестокого рукоблудия. | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 13008 | Генератор нужен для того, чтобы при проверке прохождения сигнала, постоянно не отвлекаться на дёрганье струны... Даёте сигнал с постоянной амплитудой и спокойно ищете - где он у Вас потерялся от входа до выхода. Для контроля прохождения сигнала так же можно использовать простейший "пробник" состоящий из последовательно соединённых - телефонного капсуля (наушника) сопротивлением катушки 30-100 Ом и неполярного конденсатора на 0,1-1,0 мкФ. "Прощупывать" - нужно относительно общего провода. Сейчас посмотрю в архиве. У меня должны быть простенькие программки на ПК - различные измерительные приборы, а именно - генераторы, осциллографы, частотомеры и тп. Если найду - выложу. | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 13008 | Генератор: fr.zip | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 13008 | Осциллограф: osc.zip | ||
| Наверх |
|
| Svetliy_metall |
| ||
Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 3246 | Владимир Новомирович, за генератор и осциллограф отдельное спасибо) Генератора нет, а осциллограф ещё только собираю себе) Примочек много не бывает | ||
| Наверх |
|
| Kulinar |
| ||
Зарегистрирован: 17.03.2023, 11:03 Местонахождение: Москва Сообщений: 56 | StariyDed Большое спасибо. Буду ковырять дальше. По результату доложу. [ Редактирование 09.04.2023, 12:28 ] | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 13008 | Цитата ... ...за генератор и осциллограф отдельное спасибо... Цитата ... ... Большое спасибо... Не за что, коллеги. Удачи! Иван! Я, после того, как активно перестал что либо серьёзное паять, сначала всю свою профессиональную измерительную технику (а было не мало) расподарил и частично продал. Прошло некоторое время, старое взяло своё, и... одного ещё, Советского тестера, и китайского мультиметра стало не хватать, вот и опять возник интерес. Купил себе несколько не дорогих китайских КИТ- наборов (конструкторов): - осциллограф "DSO-138" - генератор - "DDS сигнал генератор" - цифровой тестер для проверки конденсаторов, транзисторов, диодов, резисторов, катушек, и т.п... Сейчас эти же наборы (как на Али, так и в России) продают как в собранном/настроенном виде, так и всё в тех же наборах. Есть ещё желание приобрести такой же набор - частотомер. И ещё раз - удачи в делах! | ||
| Наверх |
|
| Cort |
| ||
 Зарегистрирован: 13.04.2009, 19:19 Местонахождение: Кировское, ДНР Сообщений: 882 | StariyDed Цитата ... Осциллограф: Очень интересная программа. Можно на старенький XP поставить и использовать, как осциллографической пробник. [ Редактирование 10.04.2023, 09:17 ] Мой канал-  | ||
| Наверх |
|
| Kulinar |
| ||
Зарегистрирован: 17.03.2023, 11:03 Местонахождение: Москва Сообщений: 56 | Доброго всем времени. Ну что ж. Хочу похвастаться. Как говорил кот Матроскин, "Ура!!!!! заработало". Обнаружил лишнюю землю. И поэтому сигнал шел в обход. Еще раз Большое Спасибо, всем кто помог. Всем удачи. Ну и еще несколько вопросов, за сколько ее можно продать? Интересна ли она кому нибудь? Сын отказался от нее, говорит "драйва маловато" ......[ Редактирование 10.04.2023, 09:43 ] | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 13008 | Цитата ... Очень интересная программа. Можно на старенький XP поставить и использовать, как осциллографической пробник. Всё верно. У меня некоторое время эти программы стояли на стареньком нетбуке и именно под ХР. Под ХР вообще то была сборка "Лабораторный комплекс", но весьма мудрёная и глючная. Я её пару раз ставил, но так толком и не пошла. | ||
| Наверх |
|
| rebrov |
| ||
Зарегистрирован: 25.01.2013, 16:23 Местонахождение: Екатеринбург Сообщений: 1041 | там отличный фуз. просто сигнал ограничен кондёром 470 пФ. при повышении ёмкости до 0,05-0,1 мкФ звук меняется кардинально. попробуйте, вам понравится. прошлого нет. будущее может не наступить. надо жить настоящим. | ||
| Наверх |
|
