Электрогитары Micro Frets с беспроводным соединением:
модель Orbiter имела выдвижную телескопическую
антенну в верхнем роге уже к 1968 году
- и это нашло отклик в одном из изделий советского электрогитаропрома!

«Когда Ральф Джонс, основатель Micro Frets, начал делать гитары в небольшой мастерской в Уитонe, штат Мэриленд, он занимался чем-то совершенно необычным для 1965 года.

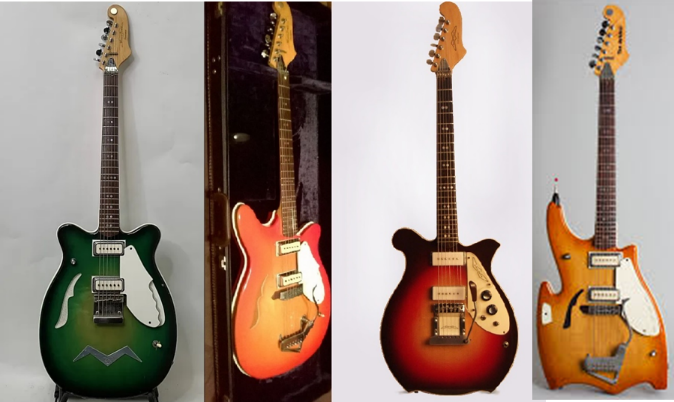

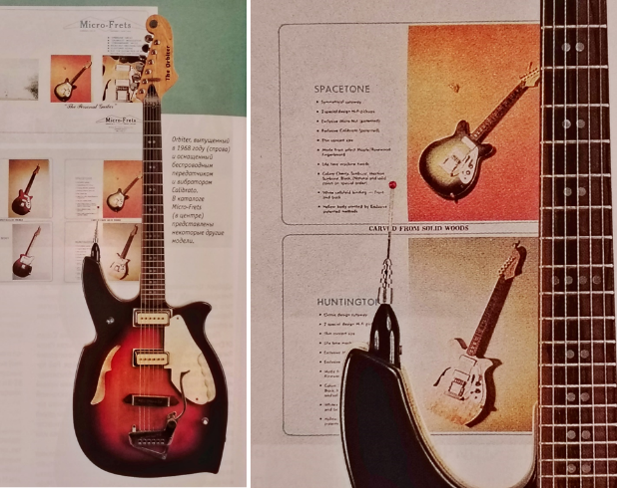

Изначально Micro-Frets предлагала четыре модели, известные впоследствии как Stage 1 – модели 1-го этапа развития компании: Plainsman, Covington, Huntington и Orbiter» [link]

«Помимо многих инноваций, один из самых значительный шагов Джонса был сделан к 1968 году с моделью Orbiter со встроенным FM-передатчиком и антенной на верхнем роге. Идея пришла ему в голову, когда беспроводное управление гаражными воротами набирало популярность: устройства для открывания гаражных ворот были изобретены совсем недавно и активно продавались в то время компанией Sears. Джонс использовал FM-передатчик для передачи гитарного сигнала на FM-приемник, подключенный к усилителю. Это была первая беспроводная система для гитары — сегодня мы воспринимаем это как должное, но в то время это, должно быть, казалось магией. В комплекте с гитарой шёл FM-приёмник, который подключался к усилителю и располагался на нём» [link]. Сигнал передавался на стандартной FM-частоте, настраиваемой с помощью переменного конденсатора. Конечно, подобная технология используется сегодня исключительно активно, но в 1967 году это было потрясающей особенностью [link],

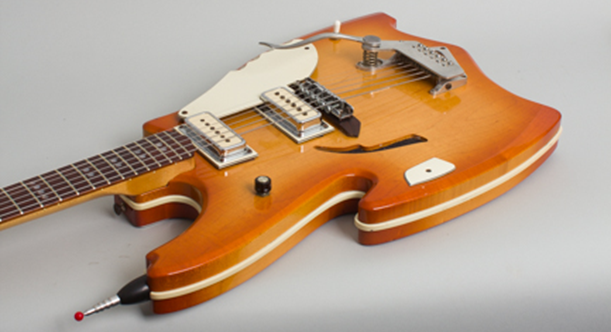

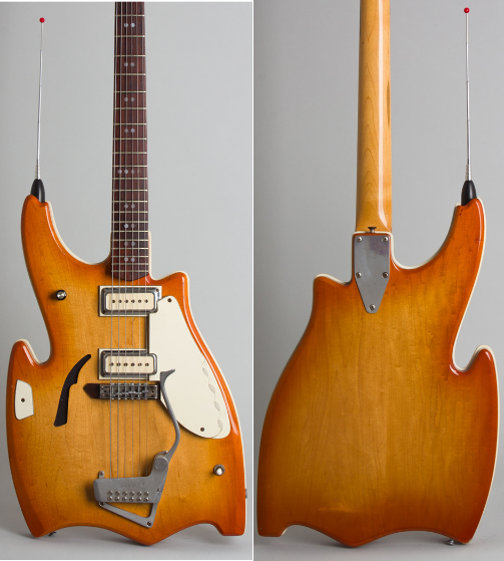

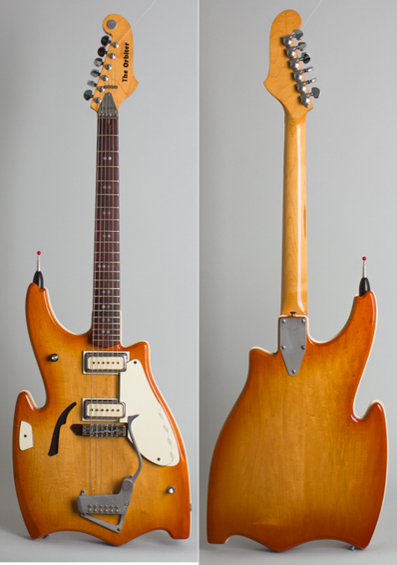

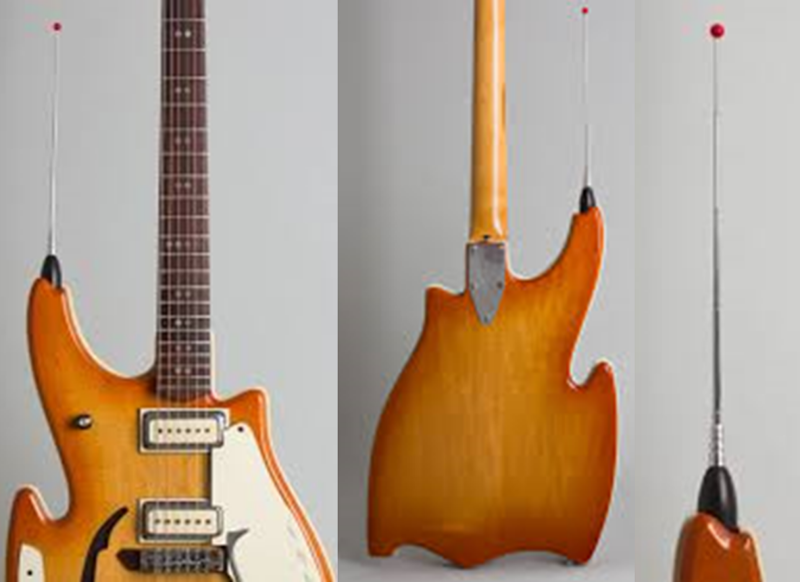

Orbiter (1968), серийный номер 1178, на основе асимметричного полуполого корпуса с двойным вырезом. Общая длина составляет 41 1/2 дюйма (105,4 см), ширина в нижней части — 13 7/8 дюйма (35,2 см), глубина — 1 7/8 дюйма (4,8 см), измеренная по краю грифа. Длина мензуры — 24 дюйма (610 мм). Ширина порожка — 1 5/8 дюйма (41 мм). Две половинки корпуса – из кленового сэндвича, выточенные изнутри, крепятся к центральной раме из «закаленного мазонита». Антенна установлена в верхнем роге и может быть выдвинута почти до области первого лада! Небольшой люк на верхней деке обеспечивает доступ к батарейному отсеку - [link]

[link]

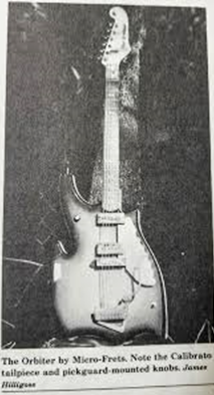

Orbiter без эфы и с 6-ю потенциометрами на пикгарде вместо стандартных 4-х был сделан, по-видимому, по спецзаказу:

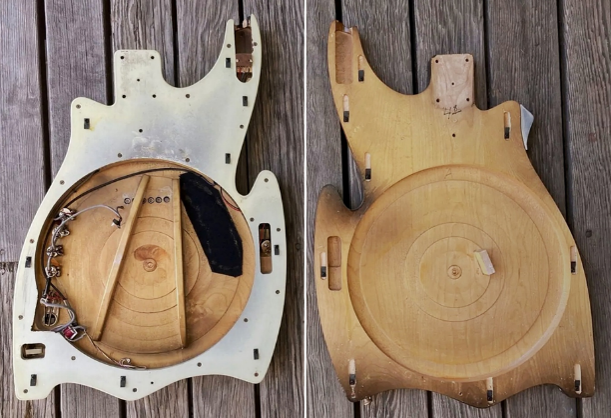

Внутреннее устройство модели Orbiter:

Из воспоминаний сотрудников компании [link]
«Мы сделали первую FM-гитару, которая называлась «Orbiter». Это была модель «швейцарского сыра» — передняя и задняя части и белая центральная часть. К этой гитаре прилагался FM-приемник, который можно было поставить на усилитель. У гитары была антенна, которая выходила из верхнего выреза. Однажды я спустился по лестнице и вышел из дома, взяв одну из таких гитар, и оказался на полпути по улице, там, где сейчас находится светофор на Гроув-роуд. Она все еще ловила мой сигнал через металлическую стену к усилителю наверху. … У них не было патента на это устройство, поэтому схема была заключена в эпоксидную смолу, чтобы скрыть компоненты. … За исключением гитары Swinger и бас-гитары Husky (которые были цельнокорпусными), внутренняя часть гитары была вырезана на токарном станке по дереву. Если вы заглянете внутрь, вы увидите, что полость вырезана как пластинка с центральным кругом и внешними краями корпуса. Именно на этом круге и опирается бридж. Корпус скреплен защелками. Чтобы разобрать его, нужно снять гриф, поставить гитару лицом к себе на край корпуса и слегка ударить по задней части. Это позволит разъединить две части! Собрать его нужно точно так же, только повернув корпус от себя. … Первыми были модели «Швейцарский сыр». Они выглядели очень необычно, как будто из космоса, отсюда и космические названия, такие как Orbiter, Golden Comet, Calibra, Wanderer и Spacetone.»

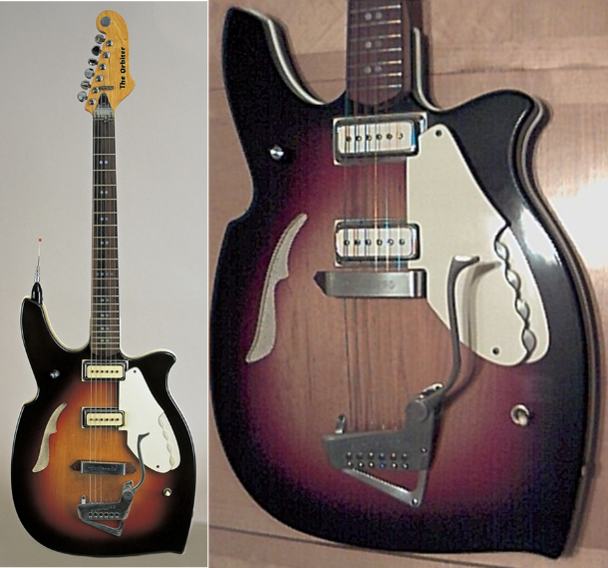

Orbiter с другой формой корпуса:

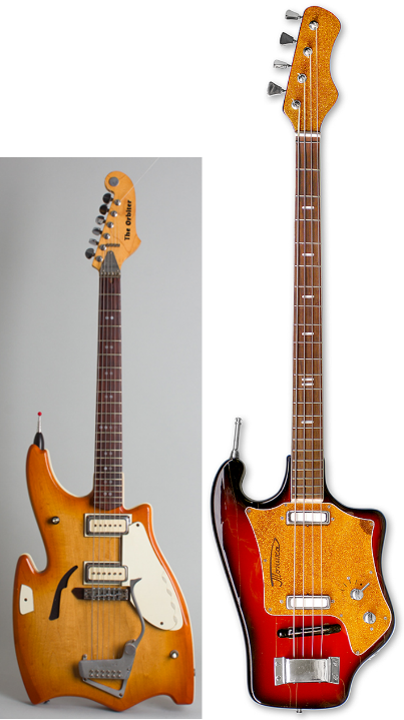

Поскольку такие электрогитары Orbiter с выдвижной FM-антенной производились фирмой Micro Frets в 1968-1970 гг., есть все основания предполагать, что советские гитаростроители, разрабатывавшие и готовившие к выпуску в 1973 году свердловскую «Тонику»-бас с телескопической антабкой в верхнем роге, были знакомы то ли с каталогами Micro Frets, то ли с их рекламными буклетами (с выставки NAMM, например), то ли видели инструмент где-то «живьем» - однако реальное предназначение выдвижного телескопического элемента в верхнем роге осталось для них, скорее всего, нераскрытым.

Поэтому этому элементу была придана своя оригинальная интерпретация, как написано в MUZEUM’е [link]
«…верхняя антабка являет собой классический случай торжества отечественной инженерной мысли над стихией: это телескопически выдвигающийся из верхнего рога штырь, призванный таким вот нетрадиционным образом победить силу гравитации и обеспечить инструменту нормальный баланс. И - небезуспешно».

Ну в самом деле, не могли же задумать «Тонику»-бас в беспроводном варианте подключения через FM-передатчик…

И если уж американскому маленькому Micro Frets оказалось дозволено выпускать свои гитары с головой грифа такой же формы, как у американского Firebird от огромного Gibson, - то отчего советским гитаростроителям должно быть запрещено установить в верхний рог своей бас-гитары выдвижной телескопический штырь, как это сделал далекий маленький Micro Frets?

Тем более что эстетические достоинства модели Micro Frets Orbiter, с технической точки безусловно опередившей свое время, вызывали, скажем так, неоднозначную реакцию публики, - говорят (в автопереводе с итальянского), что в те времена «некоторые насмехались над «гитарами с корпусом в форме гарцующей собаки»» [link], - а тут вполне импозантный элегантный советский бас…

И для полноты картины.

Беспроводная система предлагалась и на других моделях электрогитар Micro Frets, но их было выпущено очень мало, - и, ввиду предмета нашего обсуждения, ни одна из них, увы, не имела выдвижной антенны, как у Orbiter’а.

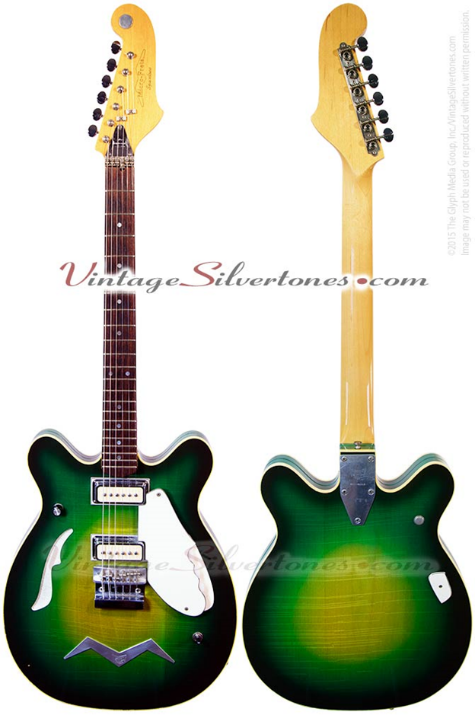

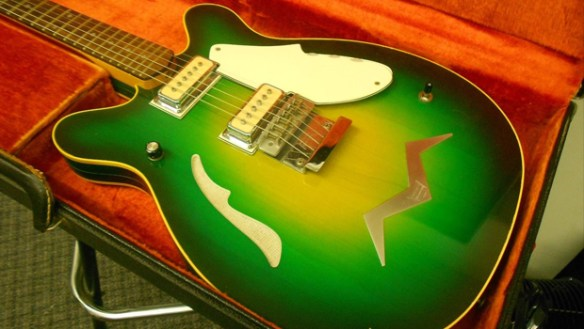

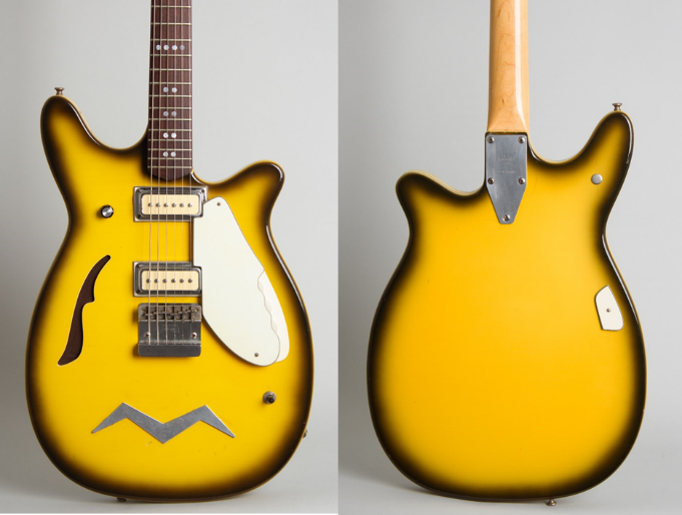

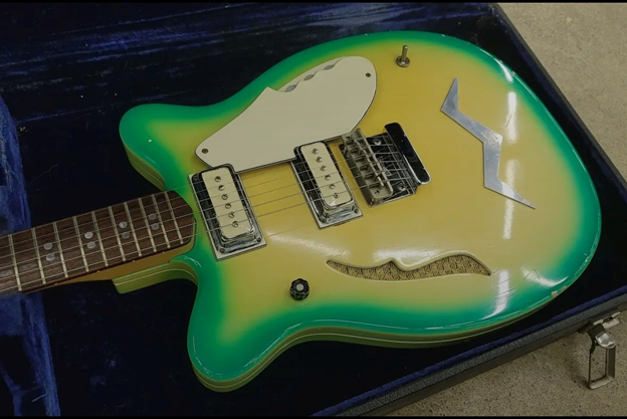

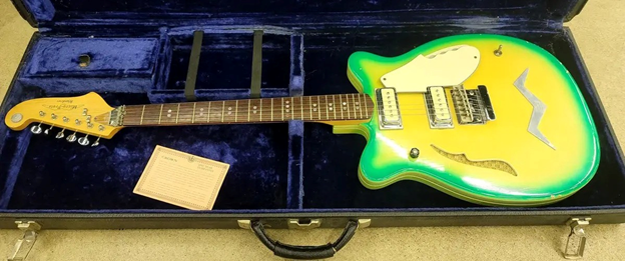

Электрогитара Spacetone также оснащена двухпозиционной ручкой (вкл/выкл) на верхнем (басовом) роге корпуса, эта ручка включает встроенный в гитару беспроводной FM-передатчик, - и он до сих пор работает! Вы можете играть на этой гитаре Spacetone рядом с FM-радио и слышать звук гитары через любой динамик, подключенный к радио, повернув ручку настройки на чистый локальный канал. Вы можете точно настроить частоту с помощью винта, расположенного под круглой металлической крышкой на задней панели гитары. Отсек для батареек находится под небольшой белой пластиковой пластиной на задней панели гитары ww.vintagesilvertones.com/product/microfrets-spacetone_mic0006/:

[link]

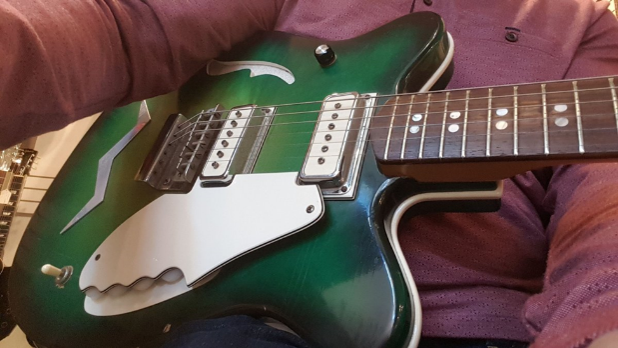

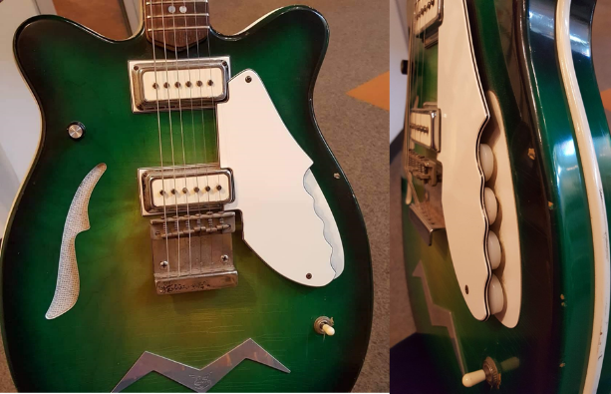

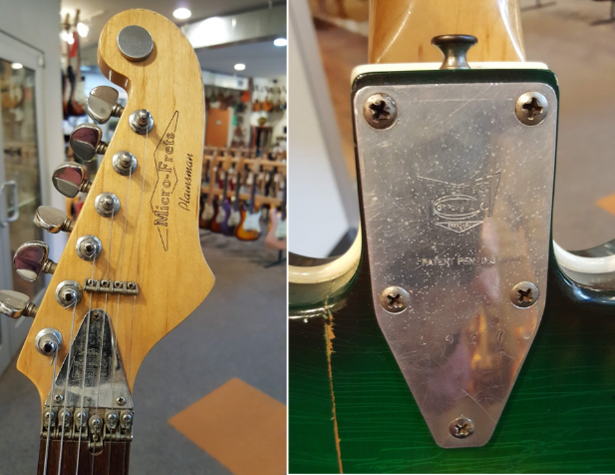

Micro-Frets Plainsman, тоже оснащенный компонентами FM-передатчика, очень похож на Spacetone, но его рогами его корпуса торчат не под 45 градусов по диагонали, а скорее расставлены в стороны – линия «плеч» более ровная, верхняя дека не имеет канта, а разметка грифа сделана двойными точками:
[link]

[link]

Сообщается также, что ранние версии беспроводных гитар назывались Telecaster, но возник очевидный конфликт товарных знаков, и название было быстро изменено. В рекламе эти беспроводные гитары описывались как «СОВЕРШЕННО НОВЫЕ! ПОТРЯСАЮЩИЕ!» «Твердотельные телегитары и телебасы без проводов».

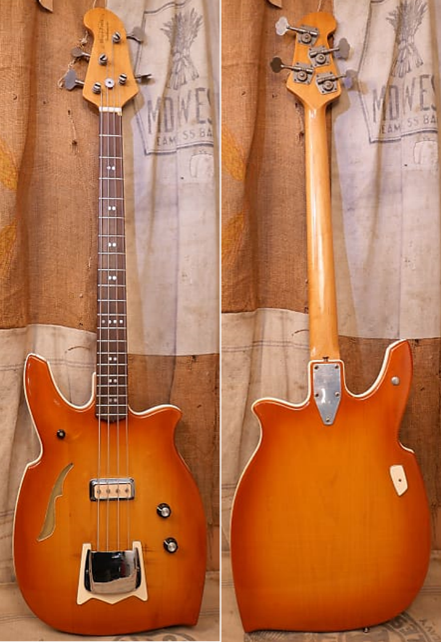

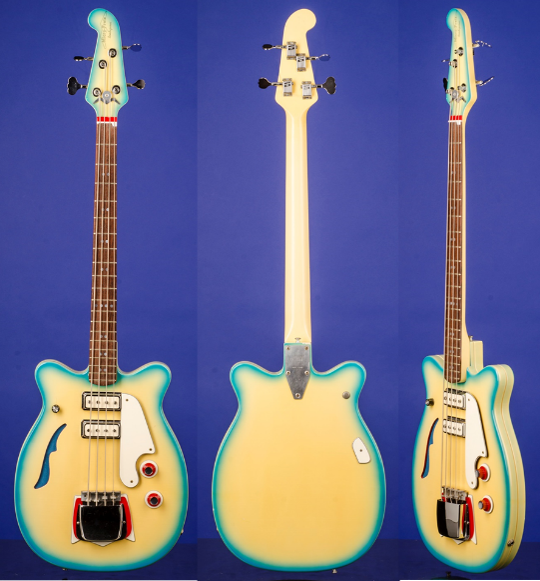

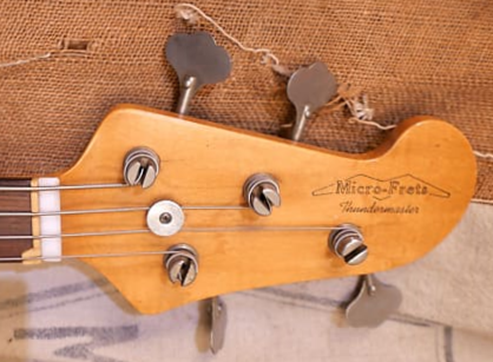

В отношении бас-гитар с антенным хозяйством, известен бас Micro Frets Thundermaster, изготовленный в конце 1960-х с FM-передатчиком, серийный номер 1179 [link]

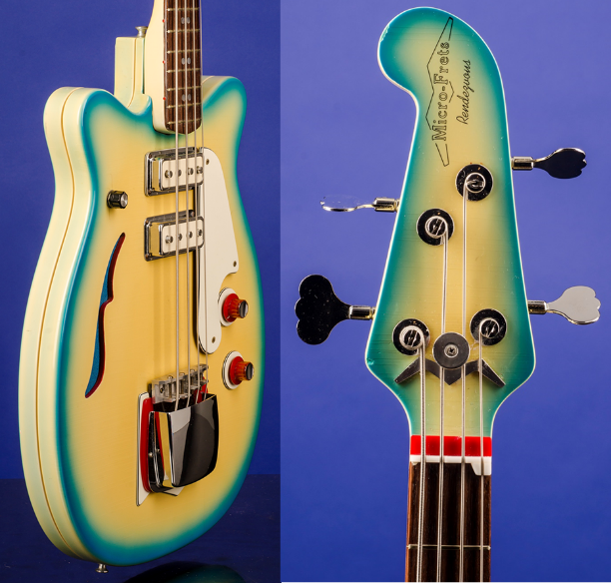

Известен также корпус бас-гитары Rendezvouz (1969), по крайней мере подготовленный к установке беспроводной FM-системы:
[link] ... «…на басовой стороне верхней деки есть небольшой черный пластиковый (рифленый с металлическим верхом) поворотный регулятор, который не выполняет никакой функции. На задней стороне корпуса находится специальная четырехслойная крышка регулятора из белого пластика поверх черного, закрепленная одним винтом. На самом деле это «заводская» дополнительная полость для регуляторов, и, будучи прототипом, скорее всего, она предназначалась для батареи или FM-передатчика. «Нефункциональный» регулятор на верхней деке был встроен, предположительно, для этой функции».

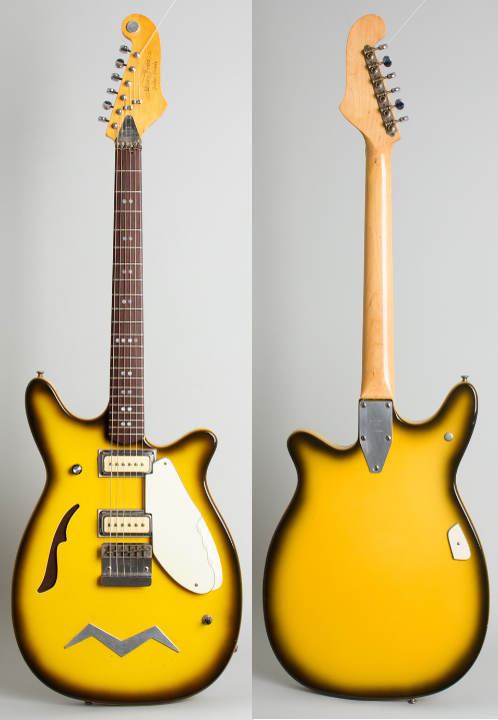

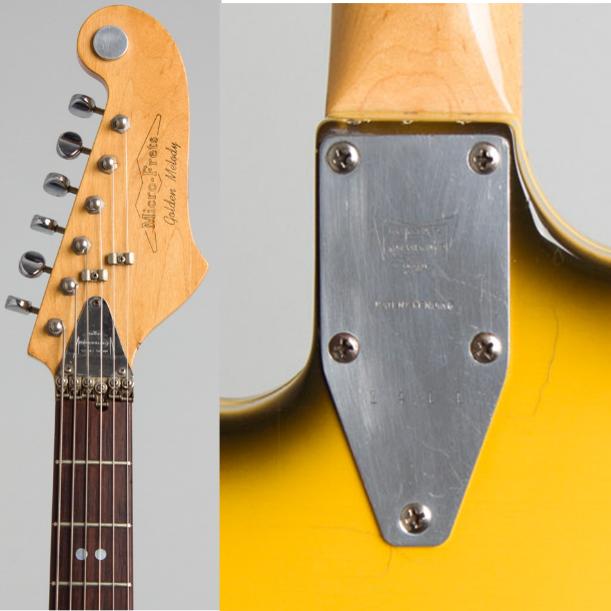

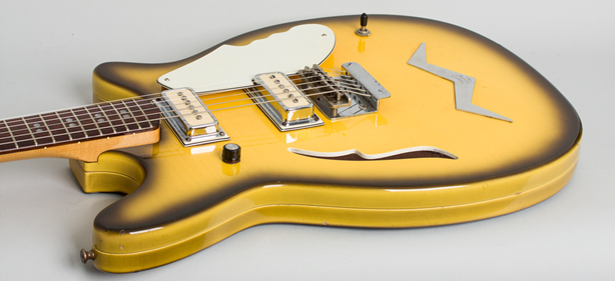

Модель Golden Melody (1969), серийный номер 1411. Общая длина составляет 42 1/2 дюйма (108 см), ширина в нижней части — 14 1/8 дюйма (35,9 см), глубина — 1 9/16 дюйма (4 см), измеренная по краю. Длина мензуры — 24 дюйма (610 мм). Ширина порожка — 1 5/8 дюйма (41 мм). Это полуполая гитара с двухсоставным корпусом из клена, выточенным изнутри, причем обе половины скреплены между собой, но без центральной прокладки из «закаленного мазонита», использовавшейся на самых ранних моделях [link]

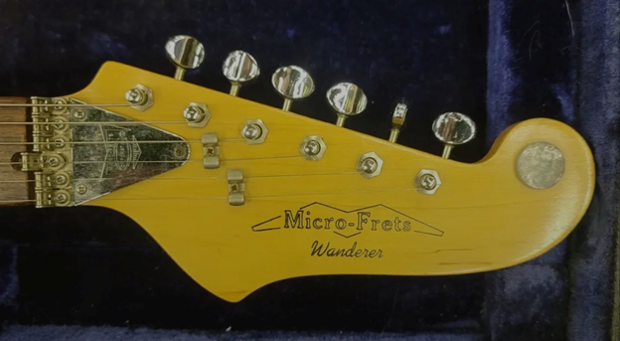

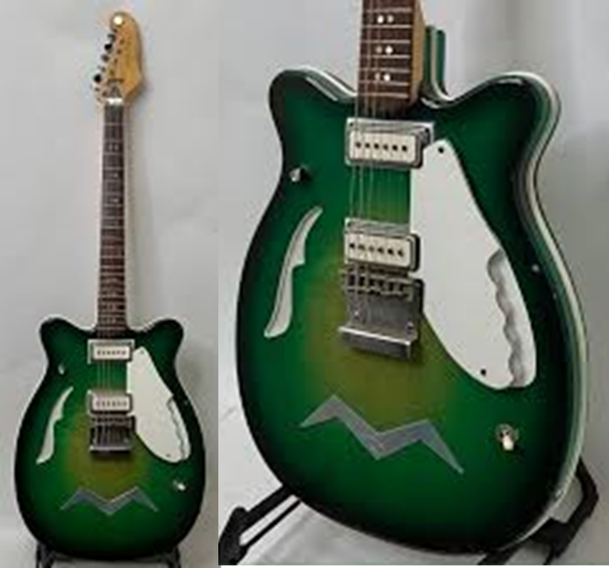

Micro Frets Wanderer с FM-передатчиком:
[link]

Ральф Джонс скончался от инфаркта 18 апреля 1972 г.

Из воспоминаний бывших сотрудников Micro Frets [link] «Ходят слухи, что гитара просто не продавалась, поэтому нам пришлось закрыться. ЭТО НЕПРАВДА!!! Наши продажи шли хорошо по всей территории США, Канады и мира. Наш патент охватывал все страны. … Мы закрылись примерно через четыре года после смерти Ральфа Джонса. Мэрион Хаггинс был главным финансовым деятелем. Он хотел, чтобы компания продолжала работать, и сделал бы это, если бы всё зависело от него. Миссис Джонс хотела, чтобы компания закрылась вместе с её мужем. «Это его изобретение», — говорила она. «Я не хочу, чтобы кто-то присваивал себе заслуги. Я хочу вернуть свои деньги, и я просто хочу, чтобы это место исчезло»». …

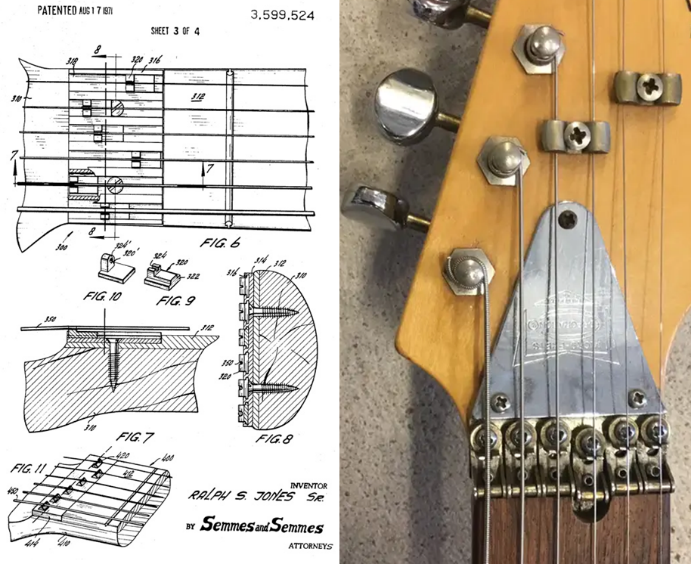

««Чем гитара Micro-Frets отличается от других?» У большинства других гитар есть регулируемый бридж, который настраивает гармоники до двенадцатого лада. У Micro-Frets же установлен микро-порожек. Это 52 регулируемых элемента порожка.

Каждую струну можно регулировать по высоте, что удобно в зависимости от погоды. Это особенно важно, если вы очень придирчивы к высоте струн. Что касается регулировки высоты струн, то именно она устанавливает гармоники выше двенадцатого лада. Гитара была идеально настроена по всей длине грифа. Ролики из нержавеющей стали не вращаются, но позволяют струне скользить по ним, не застревая. За роликами есть небольшие выступы, которые позволяют регулировать ширину струн.»
Грифы назывались Speedline, потому что в то время они были самыми тонкими. Изготовленные из цельного клена, большинство с палисандровой накладкой (некоторые с кленовой), эти грифы были невероятно быстрыми!»

Компания выпускала, похоже, один и тот же установленный перечень из 14-13 моделей (модель Stage II первоначально предлагалась в 2-х вариантах, впоследствии более дешевый выпал из списка) на протяжении как минимум 1972-1977 годов, если судить по рекламным объявлениям их дистрибьютора в Великобритании – компании B.L.Page, предлагавшей продукцию Micro Frets как минимум с сентября 1972 по сентябрь 1977 гг..

Производство электрогитар продолжалось до конца 1977 г. В целом, на рынке США компания развивалась успешнее, чем, например, в Великобритании: среди известных американских исполнителей на модели Micro Frets использовали как минимум Carl PERKINS, Johnny CASH и Martin GORE из «Depeche Mode». Они не только использовали инструменты Micro Frets на сцене, но и неоднократно бывали непосредственно на производстве. Однако имеется точка зрения, что в целом звук этих инструментов считался более соответствовавшим музыке кантри и джазу, нежели року, - вот и бывший сотрудник компании говорит: «Micro-Frets была хорошей гитарой для блюза, кантри, южного рока и софт-рока, но она никогда не предназначалась для хард-рока.»
________________

Допускаю, что могут существовать и другие свидетельства применения телескопических антенн в конструкции электрогитар, - если таковые найдутся, буду благодарен за дополнения к данному материалу!
