 Советский электробаян "Мечта", нужна схема |
| Автор | Добавил |
| thomerthu |
| ||

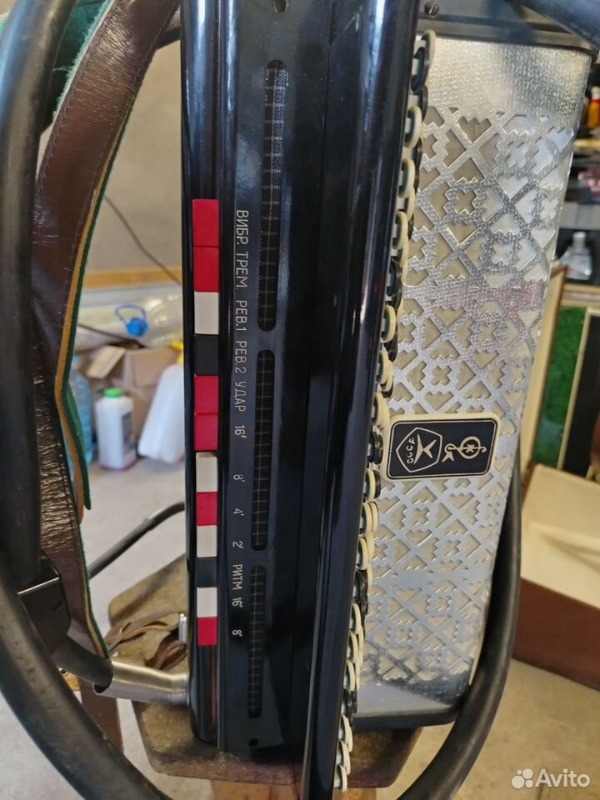

 Зарегистрирован: 13.02.2014, 20:40 Местонахождение: Мариуполь, ДНР Сообщений: 271 | Доброго времени суток, друзья. Попал в поле зрения советский электробаян, с которым всё очень неоднозначно. На правой задней части инструмента находятся кнопки управления - ревербератор, эхо, задержка и прочее, нажимаются-отжимаются, как на советской магнитоле. Справа внизу с задней стороны выходит алюминиевая втулка с резьбой, внутри которой находится около 40 тонких медных проводов в синей изоляции. Все, что удалось нарыть - он шёл в комплекте со специальным усилителем и какой-то педалью (предположительно, сустейн - но это не точно). Не располагает ли кто-нибудь здесь более полной инфой, а ещё лучше принципиальной схемой электрической части сего дива? [ Редактирование 07.07.2026, 03:04 ] | ||
| Наверх |
|
| StariyDed |
| ||
  Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9701 | Я встречал порядка 4-5-ти названий электронных баянов выпускавшихся в СССР. Самым распространённым был "Эстрадин" (цифры не помню).Это 1970- 1972 год примерно. А ещё были "Орионы", "Ритмы", и т.п. и стоили они по тем временам, как "чугунный мост". | ||
| Наверх |
|
| SPA |
| ||
  Зарегистрирован: 20.10.2007, 20:17 Местонахождение: Санкт-Петербург Сообщений: 5671 | 3. НА ФОРУМЕ ЗАПРЕЩЕНО 3.4. Создавать темы с неопределенными или бессмысленными заголовками, например: «Помогите», «Ищу», «Музима» и т.п. Название должно кратко, но ясно отражать суть темы. Например: «Куплю бридж MUSIMA 25K», «Расскажите о педали ЛЕЛЬ ЦЗ». меньше гадов-больше счастья. обменник - [link] мои гитарки на ютубе - [link] | ||
| Наверх |
|
| Cdur |
| ||
 Зарегистрирован: 28.05.2019, 15:11 Местонахождение: Санкт-Петербург Сообщений: 4569 | В своей статье 2024 года [link] "АНАЛИЗ ЭЛЕКТРОННЫХ МУЗЫКАЛЬНЫХ РУЧНЫХ ГАРМОНИК, производимых в СССР производимых в СССР", автор А. А. Бойков пишет, что "Электронный баян АСТРАДИН-8Б (" Мечта") - первый задокументированный электроакустический комбинированный баян СССР. Выполнен на базе акусти- ческого баяна «Мечта». Представлен в комплекте с топ-генератором «ЭСТРАДИН-8Б», двойной педалью, блока громкоговорителя. Элементы управления размещены с обратной стороны грифа правого полукорпуса. Электробаян «ЭСТРАДИН-8Б» был представлен на множестве союзных выставках, а также на зарубежных ярмарках. Выполнен в черном цвете. Год выпуска: 1970 г. Тираж: более 5000 шт." _________________ Там ссылка: Музей советских синтезаторов. Электробаян «ЭСТРАДИН-8Б». Официальный сайт. — 2023. URL: [link] - скачиваются руководство по эксплуатации (8 стр) и альбом схем и чертежей (28 стр), в виде zip-архива, там djvu-файлы ______________ Имеется также информация: [link] Электронный баян "Эстрадин-8Б" с 1971 года выпускал Житомирский завод "Электроизмеритель". Баян построен на базе обычного механического баяна, имеющего 61 клавишу и 120 кнопок басов и готовых аккордов. Баян, у которого сохранены язычковые резонаторы, электрически соединен с электронным блоком и акустическими агрегатами. Сохранение свойства обычного баяна позволяет сохранить технику игры на нём и использовать соответствующую музыкальную литературу для обучения и исполнения произведений различных жанров. Кроме этого, возможно чередующееся и совместное звучание электронного и обычного голосов. Регулировки регистрами, тембрами, характером амплитудной огибающей звука и другими эффектами расположены на электронном блоке, а некоторые наиболее часто используемые органы управления, размещены непосредственно на баяне. Баян имеет: диапазон основных тонов 6,3 октавы (от фа контр-октавы до соль четвертой октавы); 5 октавных регистров в правой клавиатуре и 3 регистра в левой; частотное вибрато, регулируемое по глубине и частоте; музыкальные эффекты - тремоло, глиссандо, ударные, реверберацию, регулировку атаки, тутти-орган; выходную мощность 25 Вт. Размеры электронного блока 830x500x250 мм. Два акустических блока баяна содержат по четыре громкоговорителя типа 4ГД-28. Цена комплекта 1400 рублей. За годы выпуска было две модернизации блока и акустических агрегатов. Описание электронного баяна "Эстрадин-8Б" в журнале Радио № 3 за 1972 год. [ Редактирование 02.07.2026, 21:39 ] Мы порой, с волками споря, Воем в си-бемоль-миноре... | ||
| Наверх |
|
| Cdur |
| ||

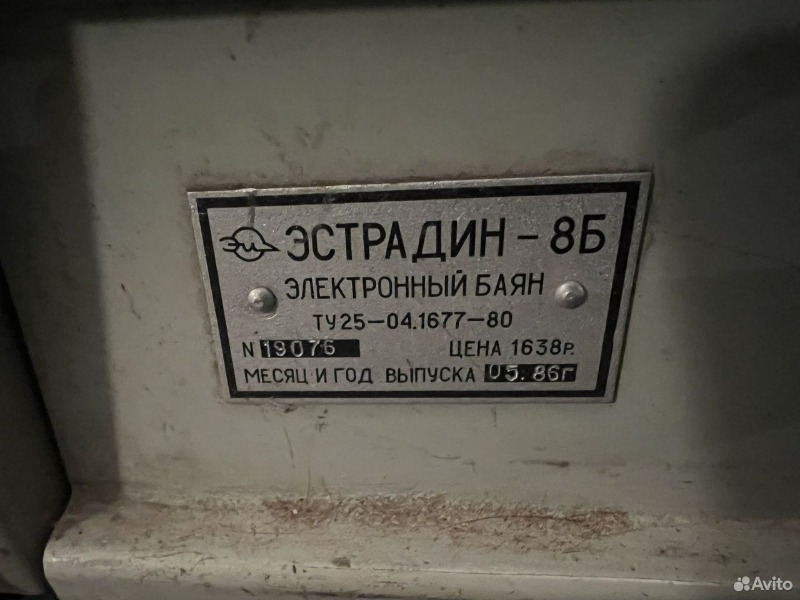

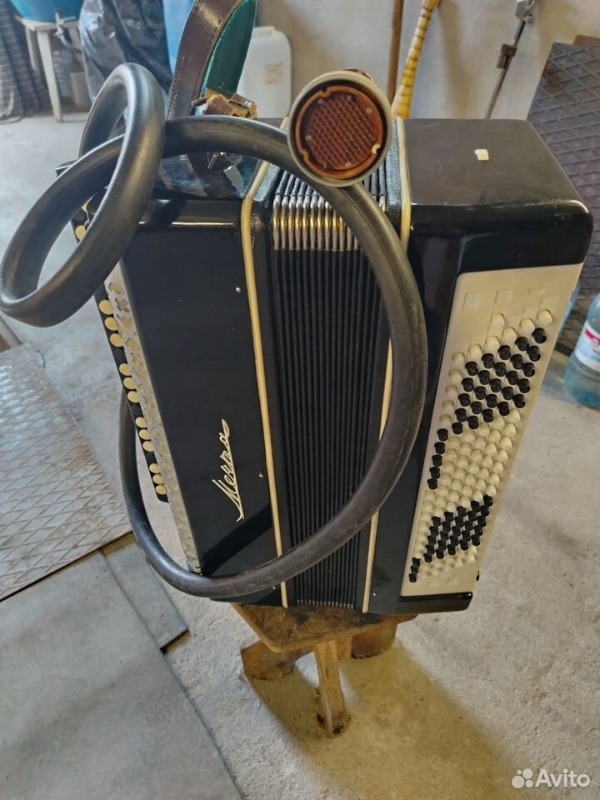

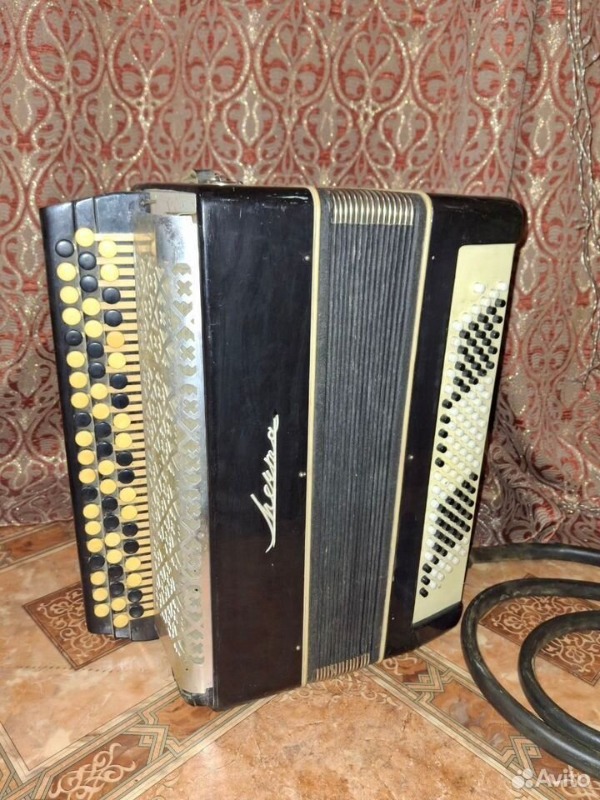

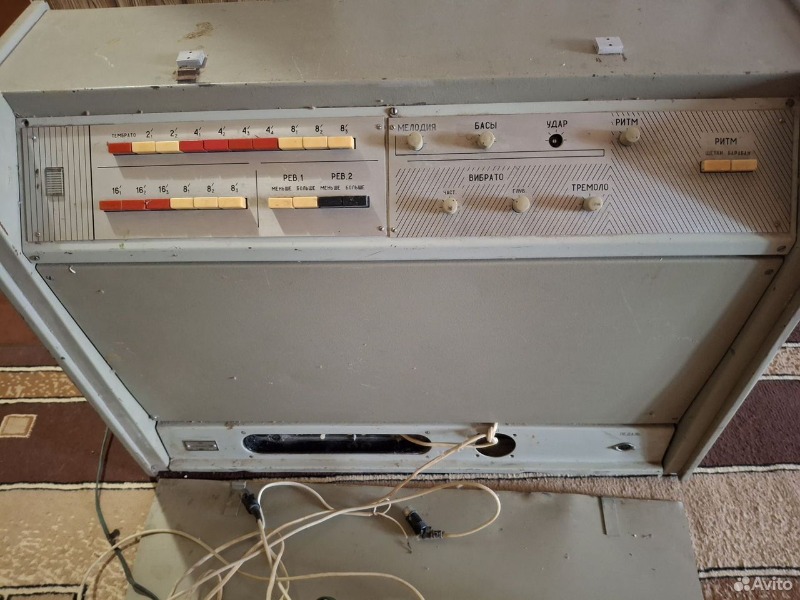

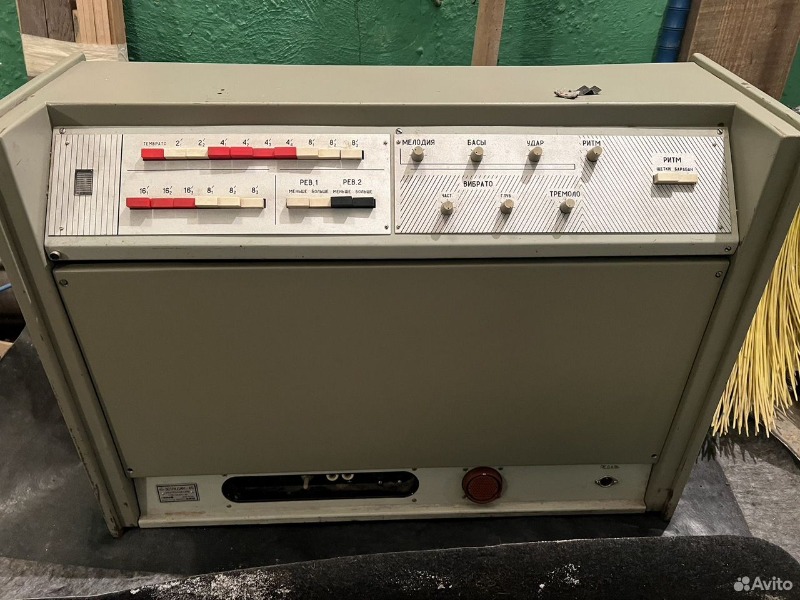

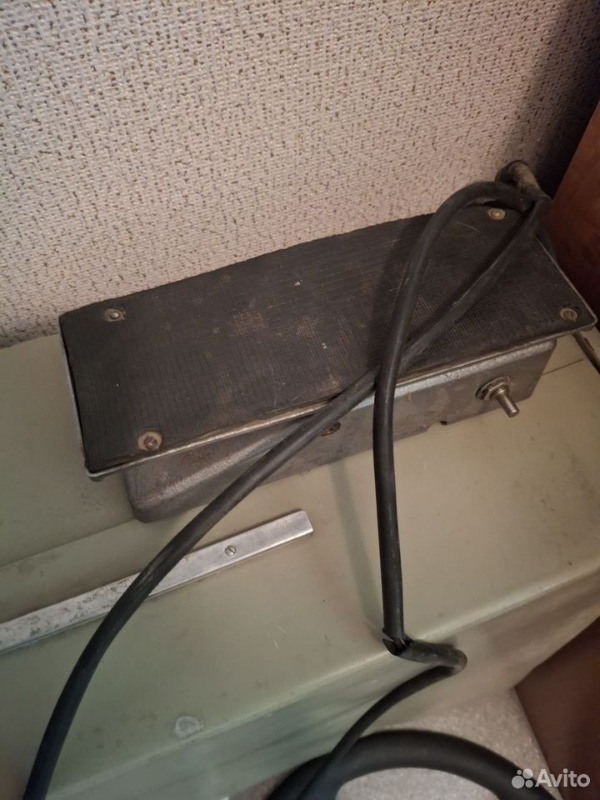

Зарегистрирован: 28.05.2019, 15:11 Местонахождение: Санкт-Петербург Сообщений: 4569 | "Комплектация: баян, электронный блок, педаль." [link]     Электронный блок: [link]    [link]    [ Редактирование 02.07.2026, 20:29 ] Мы порой, с волками споря, Воем в си-бемоль-миноре... | ||
| Наверх |
|
| thomerthu |
| ||
Зарегистрирован: 13.02.2014, 20:40 Местонахождение: Мариуполь, ДНР Сообщений: 271 | SPA Цитата ... 3. НА ФОРУМЕ ЗАПРЕЩЕНО 3.4. Создавать темы с неопределенными или бессмысленными заголовками, например: «Помогите», «Ищу», «Музима» и т.п. Название должно кратко, но ясно отражать суть темы. Например: «Куплю бридж MUSIMA 25K», «Расскажите о педали ЛЕЛЬ ЦЗ». пардон, исправил Благодарю за ссылки, будем копаться в аппарате [ Редактирование 07.07.2026, 03:06 ] | ||
