 Электрический овердрайв - своими руками!Переход на страницу << |
| Автор | Добавил |
| Басист Кайф |
| ||
 Я играю на басу. Хочешь, справку принесу?   Зарегистрирован: 31.01.2007, 15:19 Местонахождение: Москва Сообщений: 11770 | Там в статье снизу... По выводам - БКЭ. Загони, будь добр... | ||
| Наверх |
|
| Baza |
| ||
 Зарегистрирован: 23.02.2008, 21:10 Местонахождение: Санкт-Петербург Сообщений: 4206 | загнал диоды подключи к выходу второго конденсатора, а не коллектору. Можно их вообще выкинуть, кстати....второй транзистор и так в насыщение уходит и ещё: вместо резистора 100к между базой первого и эмиттером второго транзистора поставь 10к | ||
| Наверх |
|
| GeorgeM |
| ||
 Зарегистрирован: 18.10.2008, 13:43 Местонахождение: Киров Сообщений: 3768 | Baza Цитата ... Можно их вообще выкинуть, кстати....второй транзистор и так в насыщение уходит Не, фузфейс получится. А его, как известно, кошерно готовить из германия а не 315тых. %-))  Так же ищу колки к рекорду. и так, по мелочам, вот полностью | ||
| Наверх |
|
| Басист Кайф |
| ||
Я играю на басу. Хочешь, справку принесу? Зарегистрирован: 31.01.2007, 15:19 Местонахождение: Москва Сообщений: 11770 | Диоды и так выкинул. Смысл: ВООБЩЕ НИХУЯ не звучит. Только непонятный треск. Думал, попалил транзюки при пайке. Поменял - хрена с два, то же самое. Так вопрос - не ошибся ли я при разводке? И можно диоды и этот резистор сделать отключаемыми/меняемыми. | ||
| Наверх |
|
| Baza |
| ||
Зарегистрирован: 23.02.2008, 21:10 Местонахождение: Санкт-Петербург Сообщений: 4206 | по разводке вроде всё верно, соплей не осталось непрорезанных? собери лучше на макетке | ||
| Наверх |
|
| Baza |
| ||
Зарегистрирован: 23.02.2008, 21:10 Местонахождение: Санкт-Петербург Сообщений: 4206 | оно так-же сильно критично к входному сопротивлению усилителя......лучше 50к и выше. уровень входного сигнала меняется от 0,05В до 0.25 с шагом 0,05, на входе два источника 1000Гц и 5000Гц  | ||
| Наверх |
|
| Басист Кайф |
| ||
Я играю на басу. Хочешь, справку принесу? Зарегистрирован: 31.01.2007, 15:19 Местонахождение: Москва Сообщений: 11770 | Прорезал пиздец аццки как. Вот думаю щаз... А токи там какие текут, не подскажешь? Хоть в КЭ цепях? Кстати... Что-то не могу врубиться, что ты на вход такое аццкое подал ему. И... Микрокап, он у тебя лицензионный - или как всегда?.. | ||
| Наверх |
|
| Baza |
| ||
Зарегистрирован: 23.02.2008, 21:10 Местонахождение: Санкт-Петербург Сообщений: 4206 | БК, лучше аську включи  первый транзюк: ток базы 7.737мкА ток колл. 78.219мкА ток эмитт. 8.178мкА второй транзюк: ток базы 77.777мкА ток колл. 153.007мкА ток эмитт. 230.785мкА аццкое на вход, это два источника синуса 1кГц и 5кГц при моделировании их напряжение меняется синхронно, от 0,05В до 0,25В с шагом 0,05В микрокап как всегда, но русифицированный и с доп библиотеками отеч. компонентов. если надо зашлю | ||
| Наверх |
|
| Басист Кайф |
| ||
Я играю на басу. Хочешь, справку принесу? Зарегистрирован: 31.01.2007, 15:19 Местонахождение: Москва Сообщений: 11770 | ОООООО!!! В таких случаях слово "если" неприменимо! С меня при случае причитается! | ||
| Наверх |
|
| jewertik |
| ||
| Гость | Класс, надо попробовать. | ||
| Наверх |
|
| Adios |
| ||
| Гость | есть ли люди, которые спаяли это и могут рассказать о результатах? | ||
| Наверх |
|
| Владимир-Т |
| ||
  Зарегистрирован: 21.11.2009, 19:10 Местонахождение: г. Пермь Сообщений: 635 | Элементарный двухкаскадный предварительный усилитель. Кроме усиления сигнала никаких эффектов звучания не дает. Проверено. | ||
| Наверх |
|
| Tom Tom |
| ||
  Зарегистрирован: 25.02.2011, 23:55 Местонахождение: Москва Сообщений: 280 | немного поздно, но вставлю свои 5 копеек не судите строго.... 1. автор статьи вроде как известен, если не ошибаюсь, то это Виолет. 2. схема содрана с Muff-Fuzz... диоды лучше поставить после кондёра, и об землю их=) 3. это не предварительный усь, а эдакий фузз-бустер, звучит стремновато, и не совсем понятно, куда его применять, но в каком-то смысле интересно. я делал на транзисторах 2N3904... если делать с кнопкой, то только труЪ-байпас, ибо по обратной связи эффект подмешивается в чистый звук вот, как-то так, надеюсь что дал полезную инфу=) [ Редактирование 20.03.2011, 00:05 ] | ||
| Наверх |
|
| Price85 |
| ||

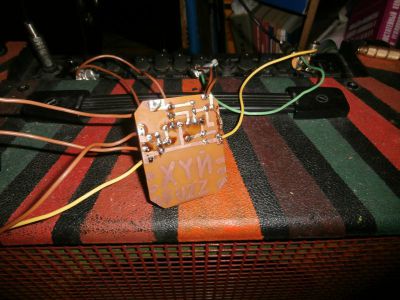

  Зарегистрирован: 12.07.2010, 19:57 Местонахождение: Москва и Железнодорожный Сообщений: 370 | Собрал вот такую хрень. Жужжит, издает звуки. Стоят кт315. Есть п15, п403, с3д, кт315 и других полно. Я так понял что для каждого транзюка нужно подбирать сопротивление резисторов.   | ||
| Наверх |
|
| StariyDed |
| ||
 Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9652 | Режимы работы каскадов подбираются под конкретные транзисторы. Судить о работе или не работе данного устройства сложно. Сделайте измерения по постоянному току в контрольных точках, подпишите их на принципиальной схеме, выложите её здесь в теме. Все сигнальные провода должны быть минимально допустимой длины, и в обязательном порядке экранированными. Что является источником питания? | ||
| Наверх |
|
| Price85 |
| ||
Зарегистрирован: 12.07.2010, 19:57 Местонахождение: Москва и Железнодорожный Сообщений: 370 | link Вот такой онлайн калькулятор нашел. Меряешь hFE, вставляешь) Вроде все просто | ||
| Наверх |
|
| Price85 |
| ||
Зарегистрирован: 12.07.2010, 19:57 Местонахождение: Москва и Железнодорожный Сообщений: 370 | А вообще какие есть программки по расчету схем? А то в расчетах, да и вообще в электронике нуб. | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9652 | Программ множество. Как пример: [link] но... нет смысла заниматься тем, чего не понимаешь. Без обид ОК? P.S. Имеет смысл, если конечно есть интерес к радиотехнике, начать с азов: [link] Почитать литературу: [link] Книги Айсберга, Иванова, Васильева, Скворень, и многих других - должны стать "настольными"... | ||
| Наверх |
|
| Price85 |
| ||
Зарегистрирован: 12.07.2010, 19:57 Местонахождение: Москва и Железнодорожный Сообщений: 370 | Ну интерес в радиотехнике у меня только один, это эффект спаять) | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9652 | Классическая ошибка... Спаять - можно всё что угодно, от простейшей моргалки до сложного УНЧ на дискретных элементах, и это может практически любой человек знающий как правильно обращаться с паяльными принадлежностями... Весь секрет в настройке собранного, т.е. если брать аналогию с музыкальными инструментами, и гитарами в частности, это когда после изготовления или реставрации, нужно привести их в играбельное состояние, к.т. - длина мензуры, высота установки бриджа, прогиб грифа, и т.д. и т.п... Даже чтобы помочь Вам дистанционно, мы должны разговаривать на одном языке, т.е. - Вы должны понимать, что, как, чем, и в какой точке принципиальной схемы измеряется...Умение "читать схему" - это азы радиотехники. Нужно понимать какой элемент схемы за что отвечает, их взаимодействие между собой... | ||
| Наверх |
|
| Price85 |
| ||
Зарегистрирован: 12.07.2010, 19:57 Местонахождение: Москва и Железнодорожный Сообщений: 370 | Что подразумевается "читать схему"? И в чем моя ошибка? [ Редактирование 09.07.2013, 09:37 ] | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9652 | Начну с последнего... Классическая ошибка в том, что спаять - не главное, а главное довести до рабочего состояний, а без понимания процесса, в 99% случаев этого сделать практически не возможно, и именно это я постарался объяснить пред идущим постом. "Читать схему"...Читать схему, учатся примерно так же , как вообще учатся читать, т.е. сначала "буквы"(звуки), потом слоги, потом слова и уже только потом предложения. Так же и в радиоэлектронике...Сначала, изучение параметров отдельных элементов - транзисторы, микросхемы, резисторы, конденсаторы, и т.д. и т.п... потом связка одного-двух-трёх элементов в единую цепь, с пониманием, какой элемент как себя ведёт в этой связке (схеме), и только потом уже более сложные многоэлементные схемы. Знающему человеку, не нужно описание работы принципиальной схемы. Ему достаточно просто её увидеть и "прочесть", т.е. - понять что и как. | ||
| Наверх |
|
| Price85 |
| ||
Зарегистрирован: 12.07.2010, 19:57 Местонахождение: Москва и Железнодорожный Сообщений: 370 | Вроде схемы читать умею, да и работу каскада понимаю в общем. Поступлю так: для каждого транзюка(опробую и германий и кремний) буду расчитывать сопротивления в том калькуляторе. Собирать, слушать с инструментом. Какое звучание будет лучше, то и окончательный вариант. Если нет, то обращусь с расчетом к знающему. Можно и к вам))) | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9652 | Не вопрос, конечно можно. Можно не только здесь, на этом форуме, но на радиотехническом сайте "Паяльник" (cxem.net), где ваш покорный слуга существует под ником SVN. К стати, на этом сайте очень много радиолюбителей - москвичей, которые, я думаю не откажутся вам помочь не только теоретически, но и практически. P.S. На сайте есть тематический раздел по различного рода "примочкам". [link] | ||
| Наверх |
|
| Price85 |
| ||
Зарегистрирован: 12.07.2010, 19:57 Местонахождение: Москва и Железнодорожный Сообщений: 370 | Ок. Сейчас форум посмотрю) | ||
| Наверх |
|
