Переборка усилителя-микшера ТРЕМБIТА-002-СТЕРЕО
Baza, 11.01.2010, 07:22
Этот агрегат стоял у меня много лет полумёртвым грузом и ждал настроения и вдохновения для его
тотального ремонта
Когда при последнем включении я посмотрел осциллографом что твориться у него на выходе.....хорошо хватило ума нагрузить его на реостат, а не на динамик. ....посмотрел схему и понял что требуется тотальная замена электролитических емкостей.....коих и закупил на ЮНОНЕ
По сабжу: исследование внутреннего мира этого аппарата оставило в душе ощущение путешествия во времени....итак:
Предварительные каскады на германиевых транзисторах....что в общем-то гуд.....как скажется на звуке проверим, но ценители утверждают о несомненных достоинствах "германиевого звучания" (хотя тоже самое они говорят и о лампах.....по-моему им чем архаичнее девайс, тем круче )

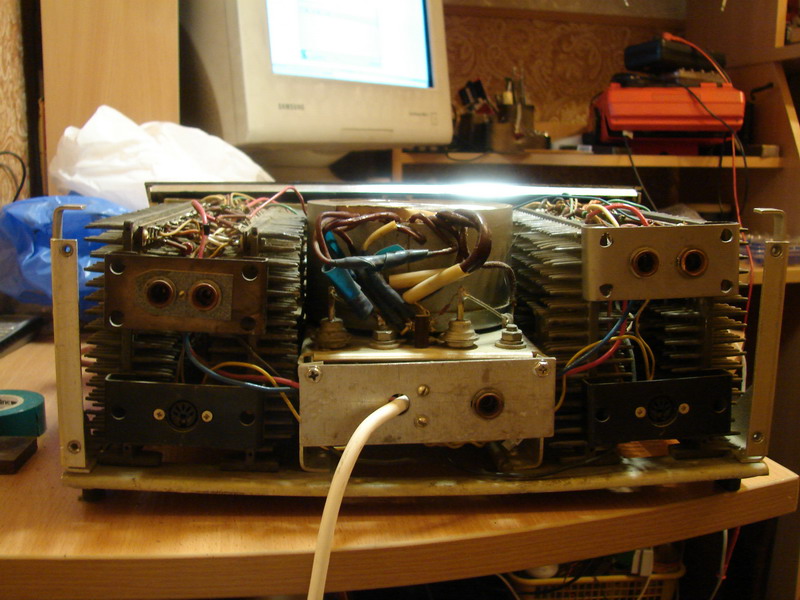

Усилители мощности собраны уже на кремнии....и на мой взгляд криво, так-как оконечные транзисторы
верхнего и нижнего плеча разнесены на разные радиаторы, что ухудшает термостабильность усилителя.....
Силовой трансформатор внушительных размеров и залит компаундом.....ВПК, блин.

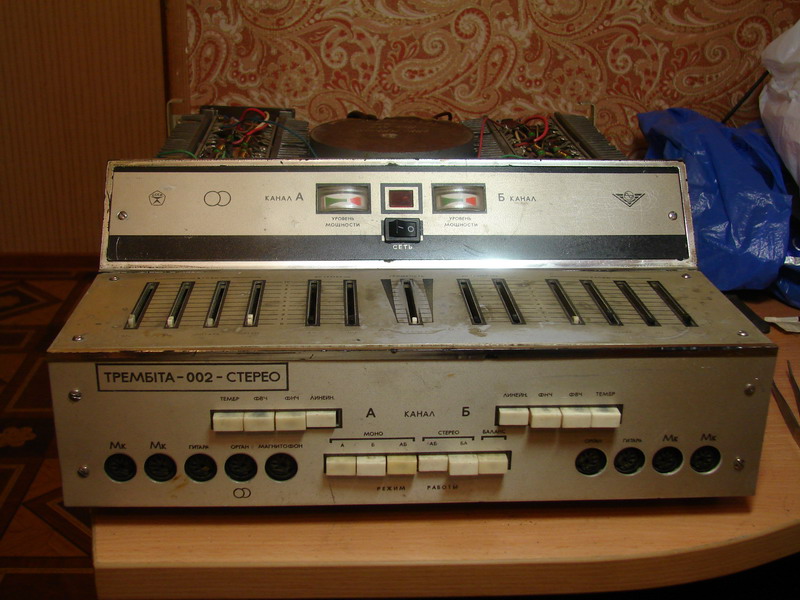

В лицевой панели есть место и под стрелочные индикаторы...но это видимо для следующей, так и не вышедшей модификации.
В остальном аппарат полностью характеризует то, как в Союзе делали бытовую технику на оборонных заводах: идея хороша, воплощение как придётся

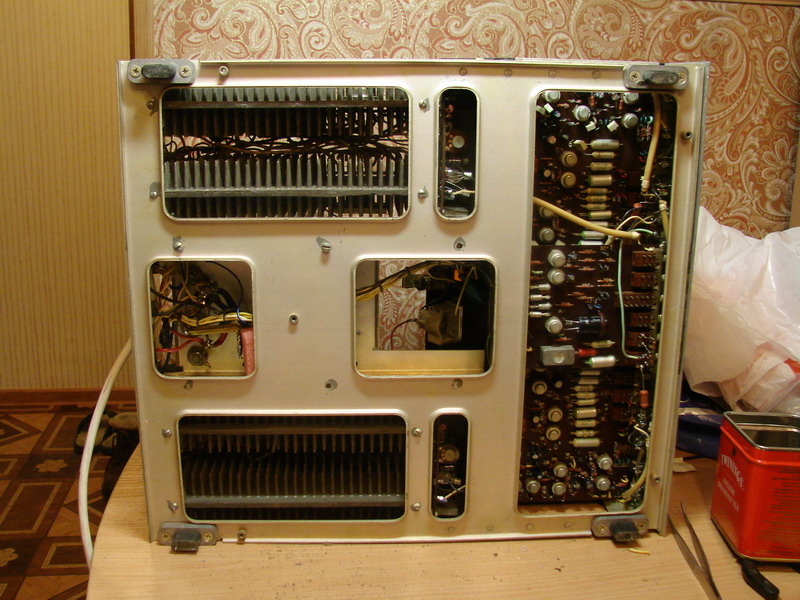

Компоновка агрегата делалась с учётом обеспечения нормы трудочасов сборщиков и монтажников...но никак не технологичности, качество плат и пайки отвратительное, дорожки отслаиваются от гетинакса....но это присуще всем гетинаксовым платам без лака.
[link]
[link]

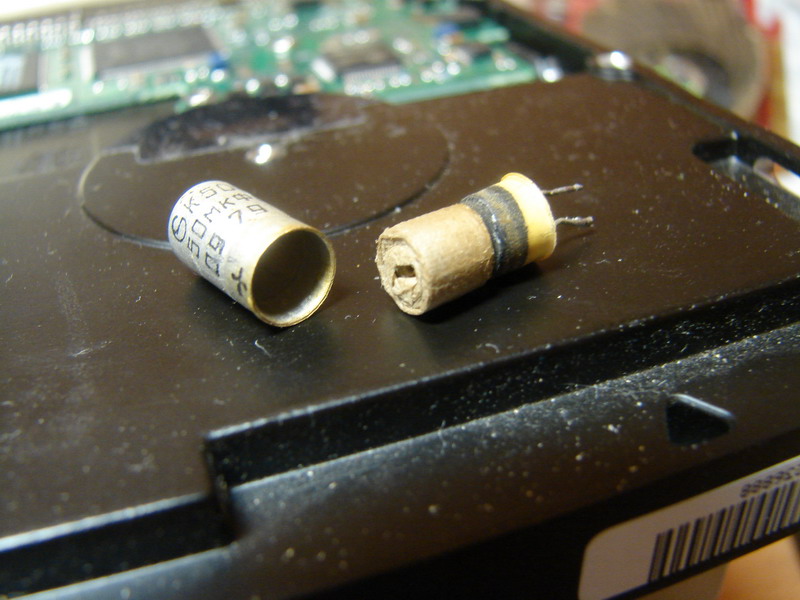

А это нехитрый внутренний мир конденсатора К50-6 76 г.в....он сам распался на составляющие..внутри абсолютно сухой.
Так что о результатах включения отпишусь скоро, так-как не нашлось дома предохранителей, а запускать с жучками моветон-с.
Re: Переборка усилителя-микшера ТРЕМБIТА-002-СТЕРЕО
, 11.01.2010, 19:49
ТРЕМБIТА?! Они делали усилители? Чтот не припомню такого львовского чудо...
Re: Переборка усилителя-микшера ТРЕМБIТА-002-СТЕРЕО
Chapt, 11.01.2010, 20:11
Очень интересно ... Может не на своих Мощностях ???
Или это только название, а фабрика-то выпускала какая-нибудь совершенно самостоятельно.
Re: Переборка усилителя-микшера ТРЕМБIТА-002-СТЕРЕО
Baza, 12.01.2010, 09:19
Стереофонический
усилитель
низкой частоты
высшего класса
-
Трембита-002-
стерео
Стереофонический усилитель - "Трембита-002-стерео".
Львовское ПО имени Ленина. Укр. Выпуск с 1975 года.
Стереофонический усилитель низкой частоты высшего класса
''Трембита-002-стерео'' предназначен для усиления электричес
ких сигналов с микрофонов, звукоснимателей и любых других
источников звуковых фонограмм. Усилитель имеет номиналь-
ную выходную мощность 2х40 Вт, максимальную 2х60 Вт. Поло
са воспроизводимых звуковых частот 20...20000 Гц. В комплек
те усилителя две акустические системы типа - ''20АС-1''. Масса
усилителя - 15 кг. Масса каждой из акустических систем 10 кг.
[link]
По сабжу: один оконечник заработал..звук пока не понял..
поздновато было играл тихо
второму, как вчера выяснил, надо заменить пару транзисторов в входных цепях.
Re: Переборка усилителя-микшера ТРЕМБIТА-002-СТЕРЕО
, 12.01.2010, 09:28
ЗачОтный агрегат! Удачи в его реставрации!
Re: Переборка усилителя-микшера ТРЕМБIТА-002-СТЕРЕО
GeorgeM, 12.01.2010, 09:35
Помню я такой агрегат, работали и на нём, хотя и недолго.
Ещё была интересная трембита(не помню номер) 2х80ватт, 4 входа, по габаритам чуть больше кассетника "электроника 301", весом где то в пуда полтора. У неё были такие же характерные игольчатые радиаторы с принудительным обдувом и очень плотный монтаж. Горела регулярно, но пока работала - звук был хорош.
В львове вообще нетривиальная конструкторская школа, судя по продукции, была.
%-)
Re: Переборка усилителя-микшера ТРЕМБIТА-002-СТЕРЕО
Nik, 12.01.2010, 17:02
GeorgeM,да-да,была такая Трембита,в 1975г.Миниатюрной казалась на фоне ТУ-100 и ЗУ-430 ламповых.
И вентилятор охлаждения был,и все равно горела часто.Точная характеристика.
Колонки под нее найти - проблема была,продавалась она без акустики.
Кстати в Инете я о ней ничего не нашел,в отличии от 002й.
Re: Переборка усилителя-микшера ТРЕМБIТА-002-СТЕРЕО
Baza, 13.01.2010, 11:02
Запустил второй канал мощности....
Попутно выползли косяки с вторым темброблоком и сдвоенным регулятором громкости...а он сцуко с отводами......будем или смазывать или менять
звук на удивление приятный.....мягонький такой...почти ламповый..при этом басы очень чёткие и детальные.....вот что паяльник животворящий делает.
Re: Переборка усилителя-микшера ТРЕМБIТА-002-СТЕРЕО
, 13.01.2010, 12:36
Мне лично вообще всегда нравился звук отечественной аппаратуры: сочный, приятный - прелесть! И каково же было удивление, когда после падения "Железного занавеса" страну наводнили зарубежные пластиковые агрегатики с совершенно жидким, невыразительным, бутылочным звуком.
Re: Переборка усилителя-микшера ТРЕМБIТА-002-СТЕРЕО
Baza, 13.01.2010, 13:15
Маленький нюанс: аппаратура звучала так-же как и гитары по нашей тематике.....откровенного говна тоже было много..
просто неудачные экземпляры умерли гораздо раньше.
Да и производились они на завода по остаточному принципу, при цене запредельной.....
говёнейший магнитофон Электроника 302....пережил 3 или 4 инкарнации, выпускался до середины 90-х....скопирован по механике и частично электронике с магнитофона-репортёра филипса 70-лохмагого года.
этот агрегат стоил 144рубля, при средней зарплате 120руб....
Правда был практически неубиваем...это верно.
Так-же очень много техники просто копировалось
Хорошая западная и японская техника того времени звучит не хуже, а зачастую лучше....это факт.
Наводнил рынок китайский и гонконговский ширпотреб только потому, что стоил дёшего.....а слушать
ыц-ыц-ыц что на аппарате за 10$? что за 100$, что за 1000$ одинаково....а в нашей стране
традиционно слушают или шансон или ЫЦ......или валенки
Re: Переборка усилителя-микшера ТРЕМБIТА-002-СТЕРЕО
GeorgeM, 13.01.2010, 13:30
Как я люблю эти электроники 301-323... Детство золотое.
Как щаз помню: идёшь бывало в магазин "юный техник", выбираешь из груды некондиции электронику не сильно царапаную, платишь 25 рублей и несёшь домой....
Дома перепаиваешь "диод, который не диод", изредка транзюк в стабе движка, проверяешь - и тащишь аппарат в комиссионку, куда выставляешь уже за 75 рублей, через неделю - деньги на руки.
На мороженое и портвейн хватало. А изредка и на иолану какую. %-))
Re: Переборка усилителя-микшера ТРЕМБIТА-002-СТЕРЕО
Baza, 13.01.2010, 14:53
я в 13 лет купил две таких 302-х дохлых, собрал одну из двух, продал....починил вторую...продал....эхъ
