Рычаги гитарные.

Переход на страницу       >>
Автор Добавил
kot72
09.05.2009, 04:47 Просмотр для печати
Гость
По предложению Я-Хи. По крайней мере мне эту идею подал он.
Выкладываем сюда фотографии а по возможности и чертежи рычагов.
Здесь же наверное можно подавать запросы на поиск интересующих рычагов и деталей тремоло.
Я, опять же по просьбе Я-Хи, начну с Musima de Luxe 25.
Рычаг выгнут в одной плоскости без особых понтов и наворотов по этому будет легок для повторения. Фотографии делал на миллиметровке это, на мой взгляд, лучше линейки. Ну и на всякий случай добавил самопальный чертежик.



Ну и в дополнение рычаг от Jolana Tornado (судя по останкам это именно она), но такой же рычаг должен быть и на Jolana Special, Jolana Graziela special II





Сам ищу рычаг от Форманты и желательно с узлом сопряжения рычага с тремоло. Ну и Урал у меня без рычага - сиротинушка.

[ Редактирование 02.06.2009, 20:42 ]
Наверх
PM
Я-Ха
09.05.2009, 05:07

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23247

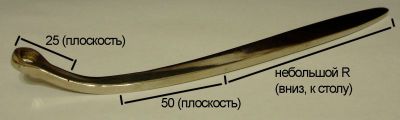

От Zakiroff'а подарочек - рычаг для СТЕЛЛЫ с гайкой. Я по нему сделал.










Толщина рычага 5-6 мм.

[ Редактирование 29.06.2012, 12:42 ]

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Hvedar
09.05.2009, 06:15
Гостьищу верхнюю крышку от тремоло аэлиты,за оною же зацепляются струны
Наверх
PM
Я-Ха
09.05.2009, 09:16

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23247
А почему здесь ищешь? Здесь народ делится секретами изготовления рычагов, а не крышками от тремоло АЭЛИТЫ торгует.

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Hvedar
09.05.2009, 09:23
Гость"Здесь же наверное можно подавать запросы на поиск интересующих рычагов и деталей тремоло."
Наверх
PM
Я-Ха
09.05.2009, 11:29

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23247
А-а-а... Тада извини.

Вот ещё парочка.

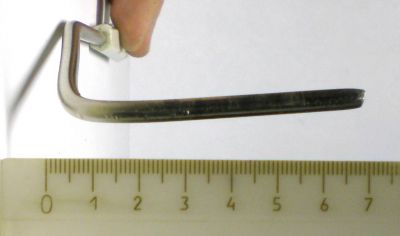

Рычаг от Ростовской ТОНИКИ и, как мне кажется, от АЭЛИТЫ (спасибо SPA):




Пластмассовая ручка сильно напоминает Музимовскую

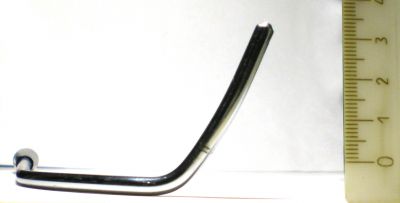

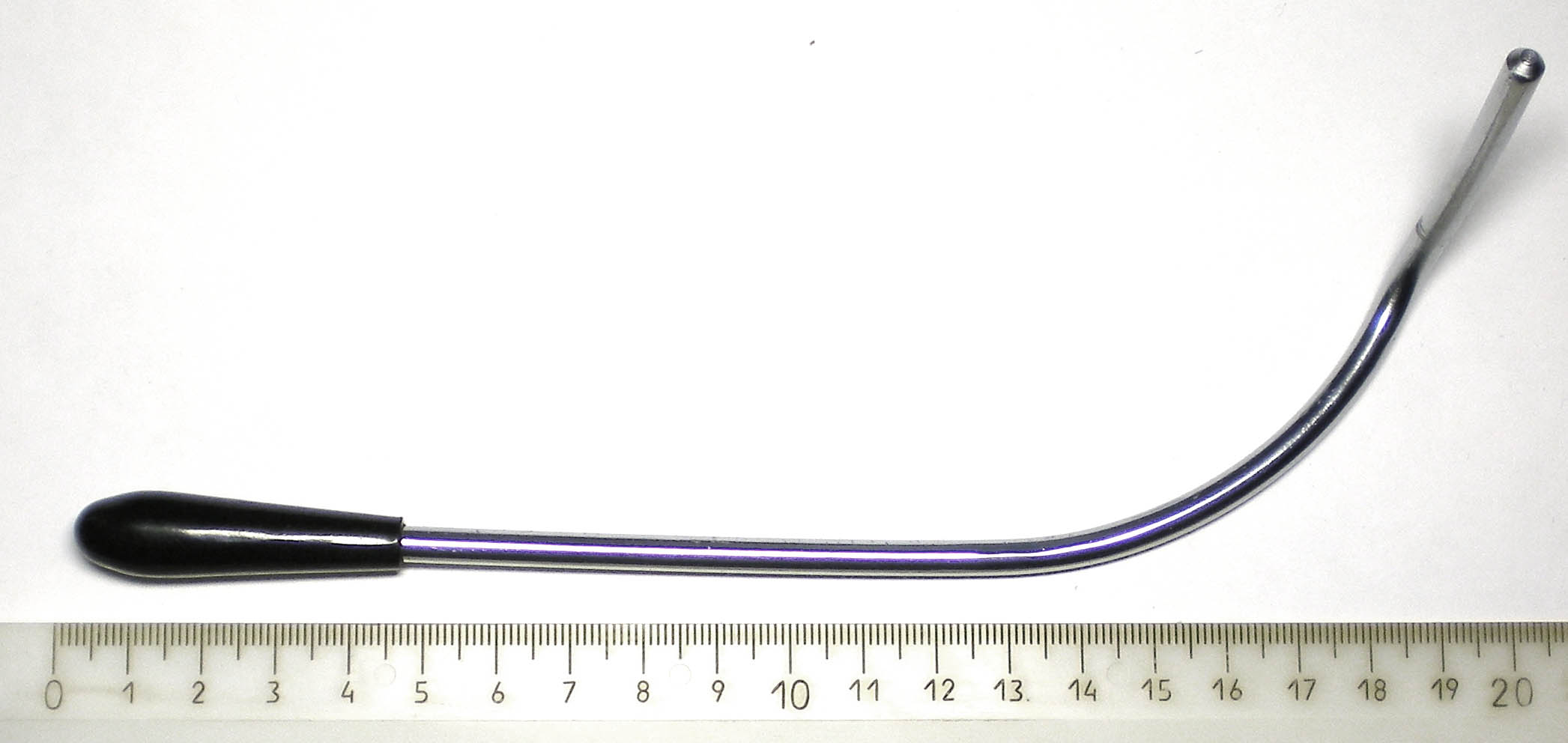

И от УРАЛа (спасибо Izol'у):














[ Редактирование 07.11.2011, 15:48 ]

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Я-Ха
10.05.2009, 10:03

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23247
Ан нет - данный рычаг только от ТОНИКИ: у АЭЛИТЫ внутри втулки в которую вставляется рычаг оказалась резьба М5. Т.е., видимо, геометрия такая же, но на хвостовике рычага должна быть нарезка.

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Sparks
11.05.2009, 05:44
Гостьkot72, спасибо за чертёж, мне как раз нужен от Jolana Special рычаг выпилить. Хотя... не скоро гитару получу...
Наверх
PM
Я-Ха
12.05.2009, 15:36

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23247
Кстати, о рычаге для СТЕЛЛЫ. Я когда его вытачивал, живо представлял себе такую вот картину: представители завода-изготовителя перед запуском гитары в производство демонстрируют опытный образец музыканту из заводского самодеятельного ВИА на предмет каких-либо пожеланий, рекомендаций и т.д. Музыкант долго вертит СТЕЛЛУ в руках, наигрывает что-то, щёлкает многочисленными переключателями, а потом, показывая на рычаг, задумчиво спрашивает у технолога: "А вот можно эту штуку сделать съёмной?" "Можно, конечно" - отвечает технолог. "А заострить?" "Можно, конечно, но зачем??" "Да понимаешь, братишка - отвечает музыкант, - мы с ребятами по пятницам в пригороде на танцах лабаем..." "И чево?" "Да это.. играть-то допоздна приходится, а потом ещё до станции на электричку идтить..." "И что?" - недоумевает заводчанин. Музыкант, мрачно: "Да там этта.. местные.. Ну не понимают они музыки!"

[ Редактирование 08.06.2009, 13:30 ]

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Басист Кайф
13.05.2009, 01:37

Я играю на басу. Хочешь, справку принесу?

Зарегистрирован: 31.01.2007, 10:19
Местонахождение: Москва
Сообщений: 14690
Я-Ха, тогда лучше было выставлять в авангард басизда с Уралом... Все гопники разбегались бы...

Вообще - МЕГА ЗАЧЕТ!!! Ржал...
Наверх
PM
kot72
17.05.2009, 18:43
ГостьЯ-Ха, а диаметыртыр у рычагов какой, можешь замерить, если не сложно ?

[ Редактирование 17.05.2009, 18:52 ]
Наверх
PM
Я-Ха
17.05.2009, 23:27

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23247
Диаметр у обоих - 5 мм.

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
VP
19.05.2009, 03:47

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6043
Я-ха
Вот тот рычаг, который тонико-аэлитный. У меня есть такой же. Всегда считал его аэлитным. Откуда уверенность в его тониковости?
Наверх
PM
Я-Ха
19.05.2009, 04:09

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23247
А ето мне SPA сказал, у которого я его добыл - он от его ТОНИКИ остался. А у АЭЛИТЫ (у моей, по крайней мере) во втулке для крепления рычага - резьба. Эрго - и на рычаге должна быть

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
VP
19.05.2009, 05:02

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6043
О как. А мне однажды подарили рычаг якобы Тониковский. Он был толстый с остатками резьбы. Я его потом БигБиту как Тониковский отправил.
Наверх
PM
Я-Ха
19.05.2009, 06:03

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23247
VP, я так понимаю, что в этих "деталях" сам чёрт ногу сломит - оно всё менялось постоянно... Я тоже слышал, что ТОНИКовские рычаги ввинчивались прямо в барабан, но у меня в нём вполне фабричная цанга.

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
VP
01.06.2009, 22:47

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6043
Элементы крепления рычага для Урала.







[ Редактирование 01.06.2009, 22:52 ]
Наверх
PM
Big Beat
01.06.2009, 22:57

ID пользователя #85
Зарегистрирован: 24.03.2007, 16:34
Местонахождение: Boston, USA
Сообщений: 2998
VP,

тот рычаг действительно подошел по резьбе на Тонику, но я не уверен, оттуда ли он изначально.

JunkGuitars.com
Мой wish-list/ОБМЕННЫЙ ПУНКТ: [link]
Наверх
Сайт PM
VP
02.06.2009, 05:19

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6043
kot72
На чертеже пластмассовая рукоятка "лежит" в плоскости изгиба, т. е. повёрнута на 90 град. относительно фото. Как правильно?

Отвестие 2 мм вроде одинаково на фото и на чертеже.
Наверх
PM
kot72
02.06.2009, 20:25
ГостьVP - естественно правильно на фото!
)) это мой косяк. Просто рычаг и наконечник чертились и сканировались отдельно, а потом в графическом редакторе все было склеено, ну и напутал. По этому на чертеже наконечник был "развернут" на 90град., то есть в профиль. Сейчас все исправил.

[ Редактирование 03.06.2009, 20:30 ]
Наверх
PM
Я-Ха
30.06.2009, 16:20

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23247
Продолжаем разговор.
ФОРМАНТАводам на заметку.

От Яши:






От DeGrAvI:











[ Редактирование 29.04.2011, 13:41 ]

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
ZeLiBoBBer
01.07.2009, 03:27

ID пользователя #366
Зарегистрирован: 05.01.2008, 14:26
Местонахождение: Тверь
Сообщений: 4625
На свердловска тоника был обнаружен сей прибор






Если не отвечаю в ЛС - vk.com/zelibobber
Наверх
Сайт PM
Я-Ха
01.07.2009, 04:19

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23247
А какой диаметр и резьба? И как он к тремоло крепится - просто ввинчивается в барабан??

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
ZeLiBoBBer
01.07.2009, 12:08

ID пользователя #366
Зарегистрирован: 05.01.2008, 14:26
Местонахождение: Тверь
Сообщений: 4625
Пятёрка. Крепился он очень оригинально: просунут в отверстие в барабане, а с другой стороны гайкой прикручен)

Если не отвечаю в ЛС - vk.com/zelibobber
Наверх
Сайт PM
sergtomas
10.07.2009, 03:32
Гостьрычаг для Лид Стара делал из полочки спертой в железнодорожном вагоне, по диаметру самое оно, обрезается пруток с двух сторон, и гнуть ничего не нужно, (обо всем позаботились на заводе , только резьбу нарезал и все...

Наверх
PM
