Eko 500 1963 года

Переход на страницу   <<        >>
Автор Добавил
frosby2014
31.08.2017, 04:19

ID пользователя #8908
Зарегистрирован: 30.08.2017, 05:05
Местонахождение: Брно, Чехия
Сообщений: 12

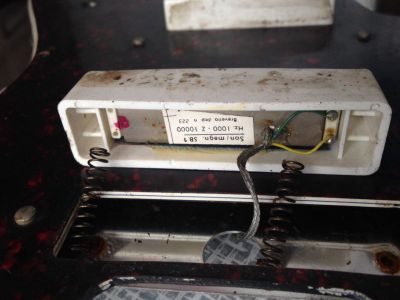

А вот сам пикгард изнутри. Датчики крепятся к пластине хитрой формы, благодаря которой между пластиной и пикгардом есть пространство в 5 мм для проводов. Переключатели советские, а разъем jack панельного типа и тоже явно неродной. Зато потенциометры родные, как и одна выжившая ручка. Если интересна маркировка потенциометров - гляну и напишу.

Замерить сопротивление датчиков не удалось. Тестер упрямо не хочет ничего показывать, хотя мы припаяли датчики к разъему напрямую и они работают. Полтергейст! На ebay я нашел лот с такими датчиками, и там указано сопротивление 4,4 Ом. Поверю на слово.

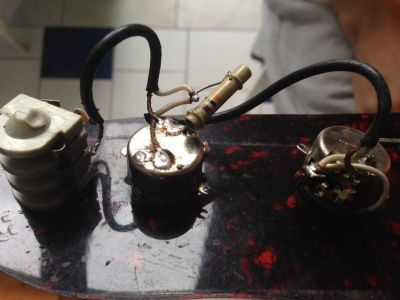

К пластине припаяны также сопротивление и конденсатор. Учитывая наличие на оригинальной гитаре батареи кнопок - видимо для частотных фильтров. Но у этого экземпляра и сопротивление и конденсатор были дохлыми. поэтому гитара и не работала.

Надписи на датчиках ничего не сказали о их происхождении или характеристиках. Поиски в интернете тоже дали немного. Нижняя строчка brevetto del n. 223 - это "патент номер 223"













[ Редактирование 31.08.2017, 04:22 ]

Басист в SINOPTIK band
Instagramm [link]
Facebook [link]

Наверх
PM
litvin
31.08.2017, 04:42

ID пользователя #7185
Зарегистрирован: 14.01.2016, 13:48
Местонахождение: Беларусь, Гродно
Сообщений: 661
4,4 ом это маловато будет, фигня на ебей написана скорее всего.
Проверяйте тестер на работоспособность именно в режиме измерения сопротивления, если он отказывается мерять сопротивление датчиков и при этом выхлоп с них есть.

Wish-list [link]
Обменный фонд [link]
Наверх
Сайт PM
Я-Ха
31.08.2017, 04:50

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23226
Если имеется в виду ручка, которая присутствует на самом первом фото в теме - то она от болгарского ОРФЕЯ.

"Баян" там довольно простой был: четыре радиокнопки (когда нажимаешь одну - все остальные отщёлкиваются), которые включают следующие комбинации: оба датчика, бриджевый, нековый, мьют.

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
StariyDed
31.08.2017, 05:25

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 11752
Очень интересное решение экранировки звукоснимателей...Если это конечно родное.
Про "машинку", выше ухе Я-Ха отметил... Пружина не в дно упирается, а в боковую стенку.
Наверх
PM
frosby2014
31.08.2017, 05:32

ID пользователя #8908
Зарегистрирован: 30.08.2017, 05:05
Местонахождение: Брно, Чехия
Сообщений: 12
тестер 100% работоспособен. Проверили на стоящем неподалеку лесполе. Пластина создает полное впечатление заводской. К тому-же прикреплена к пикгарду характерными болтиками с гладкой головкой.

Басист в SINOPTIK band
Instagramm [link]
Facebook [link]

Наверх
PM
litvin
31.08.2017, 05:51

ID пользователя #7185
Зарегистрирован: 14.01.2016, 13:48
Местонахождение: Беларусь, Гродно
Сообщений: 661
Хммм… тогда действительно странно, а меняли прям на выводах с звучка или на концах проводов? Может пайка на выводах покрыта лаком или оксидной пленкой, от того и тестер не реагирует.
Ну и предел измерений проверить. У меня например валяется старый дт808 у которого минимальные пределы измерений не работают, а в большую сторону он начинает откровенно врать. Ну и попробовать просто прозвонить катушку на целостность.

Wish-list [link]
Обменный фонд [link]
Наверх
Сайт PM
GeorgeM
31.08.2017, 05:59

ID пользователя #703
Зарегистрирован: 18.10.2008, 09:43
Местонахождение: Киров
Сообщений: 5017
...и не забыть, что некоторые из цифровых тестеров отказываются мерять сопротивление если измеряемая деталь кроме сопротивления имеет большую (от 10-20-30гн, как повезёт) индуктивность.

[ Редактирование 31.08.2017, 05:59 ]

Так же ищу колки к рекорду. и так, по мелочам, вот полностью
Наверх
Сайт PM
frosby2014
31.08.2017, 06:04

ID пользователя #8908
Зарегистрирован: 30.08.2017, 05:05
Местонахождение: Брно, Чехия
Сообщений: 12
измеряли и на проводах и на самих звучках. пайку зачищали от всего чего только можно. Вот насчет индуктивности - надо исследовать.

Басист в SINOPTIK band
Instagramm [link]
Facebook [link]

Наверх
PM
djdollar
31.08.2017, 16:10

ID пользователя #6785
Зарегистрирован: 25.04.2015, 11:12
Местонахождение: Пущино, Московская обл.
Сообщений: 602

frosby2014 Цитата ...

Вот насчет индуктивности - надо исследовать.

Если нет сопротивления, значит - нет индуктивности.

Для начала, на каком пределе тестера измерение производится?
До 20 кОм будет самое правильное. Меньше - покажет зашкал, больше - только один значащий знак после запятой.

Если выхлоп с звукоснимателей есть - значит есть и сопротивление.

Мой вишлист
[link]
Наверх
PM
lpman
31.08.2017, 17:55

ID пользователя #2092
Зарегистрирован: 07.09.2010, 16:48
Местонахождение: Москва
Сообщений: 1378

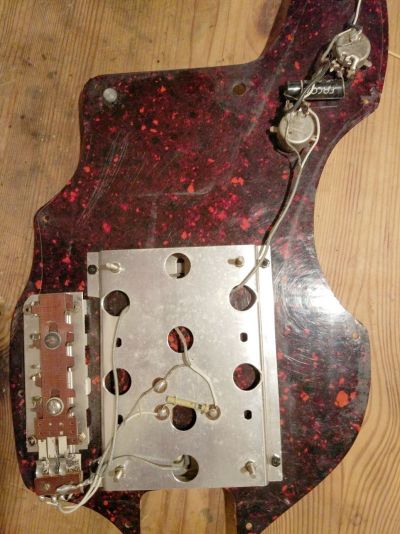

Вот фотки пикгарда моей игрушки - 1150 (скрипкобас) примерно тех же лет. Сопротивление датчиков примерно 5,2 ком.













Наверх
PM
Я-Ха
01.09.2017, 00:01

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23226
lpman, а клавиши сдвигаются только параллельно деке или её и по вертикали ходят?

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
lpman
01.09.2017, 02:02

ID пользователя #2092
Зарегистрирован: 07.09.2010, 16:48
Местонахождение: Москва
Сообщений: 1378
параллельно. причем они зависимы друг от друга, то есть при перемещении одной клавиши другая возвращается обратно.
Наверх
PM
Я-Ха
01.09.2017, 02:10

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23226
Спасибо, теперь я знаю про итальянцев больше

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
StariyDed
01.09.2017, 02:59

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 11752
Я могу предположить, что принципиальные схемы у этих гитар будут идентичными... Это может помочь автору темы в восстановлении.

lpman!

Вы не пробовали "срисовать" принципиальную схему с имеющегося у Вас монтажа?
Наверх
PM
Targitay
01.09.2017, 05:44

ID пользователя #6663
Зарегистрирован: 17.02.2015, 09:42
Местонахождение: Тверь
Сообщений: 1127
Я-Ха Цитата ...

Спасибо, теперь я знаю про итальянцев больше

+1.
Наверх
Сайт PM
E75
01.09.2017, 06:50

ID пользователя #345
Зарегистрирован: 11.12.2007, 15:02
Местонахождение: Санкт-Петербург
Сообщений: 2692
Targitay Цитата ...

Я-Ха Цитата ...

Спасибо, теперь я знаю про итальянцев больше

+1.


+1.

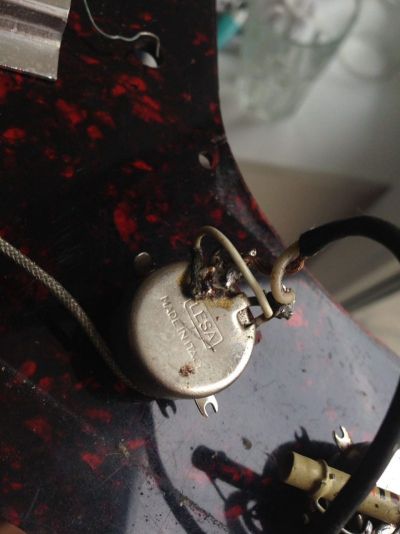

А потенциометры LESA стояли на мастеровом телеке моём, вероятно ленинградского производства. Поменял на более уместные по параметрам. И на одном из хамбакеров тоже LESA выгравировано)). На втором -Димарцио))


bad scenes come and go
Наверх
Сайт PM
Baza
01.09.2017, 07:04

ID пользователя #431
Зарегистрирован: 23.02.2008, 16:10
Местонахождение: Санкт-Петербург
Сообщений: 4783
а можно фото всех датчиков без крыжек?
нужны данные с бумажек.

вполне может быть интересно.
моэно так же фото тестера .

попробуй измерить на разных пределах сопротивления от 100 Ом к мегому
Наверх
Сайт PM
lpman
06.11.2017, 10:57

ID пользователя #2092
Зарегистрирован: 07.09.2010, 16:48
Местонахождение: Москва
Сообщений: 1378
Конструкция италбаяна. Сделано на коленке, повторяющиеся размеры немного отличаются один от другого, но не намного. Баян не разбирал, к чему смог добраться, то измерил, так что не обессудьте.
[link]
Наверх
PM
Я-Ха
06.11.2017, 11:15

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23226
Спасибо ОГРОМНОЕ!

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
lpman
12.11.2017, 15:06

ID пользователя #2092
Зарегистрирован: 07.09.2010, 16:48
Местонахождение: Москва
Сообщений: 1378
И еще: [link]
Наверх
PM
Big Beat
13.11.2017, 03:06

ID пользователя #85
Зарегистрирован: 24.03.2007, 16:34
Местонахождение: Boston, USA
Сообщений: 3072
Низкое сопротивление датчиков скорее всего верное. У меня мало опыта конкретно с этими Эко, но многие подобные европейские гитары тех лет специально по дизайну имели небольшой "выхлоп", так как предполагались чистый звук и подключение в маломощную радиоаппаратуру. Тогда не было Маршалловских стеков и стадионных концертов.

Если под краской сохранилось родное целлюлоидное покрытие, то ни в коем случае не пытайтесь смыть краску химией. Только аккуратно скоблить (лезвием и т.д.), долго и упорно по маленьким участкам, а затем полировать. Если повезет, то краска будет или легко крошиться, или тянуться и отслаиваться. Если нет, то увы, скорее всего родной целлюлоид не спасти.

Удачи!

JunkGuitars.com
Мой wish-list/ОБМЕННЫЙ ПУНКТ: [link]
Наверх
Сайт PM
Я-Ха
11.12.2017, 01:06

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23226
Ныне этот инструмент выглядит вот так:



МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Nik
11.12.2017, 04:58

ID пользователя #299
Зарегистрирован: 04.11.2007, 14:20
Местонахождение: пос. Шишкин лес, Новая Москва
Сообщений: 7561
Штоб я так выглядел!
Наверх
PM
DenSurka
11.12.2017, 12:11
ID пользователя #6652
Зарегистрирован: 11.02.2015, 01:19
Местонахождение: Сумы, Украина
Сообщений: 1023
Краску ободрали или заново покрыли пластиком?

начинающий


Наверх
PM
Chapt
11.12.2017, 12:49

ID пользователя #526
Зарегистрирован: 13.06.2008, 04:54
Местонахождение: Санкт-Петербург
Сообщений: 3358
Круто) Работа SPA?

Наверх
Сайт PM
