Помогите разобратся со схемой Баса Урала 510

Переход на страницу       >>
Автор Добавил
ZAleksandr
14.10.2017, 15:36 Просмотр для печати

ID пользователя #6755
Зарегистрирован: 09.04.2015, 10:11
Местонахождение: Киев
Сообщений: 92
Прошу прощения если тему создал не там. Фото с нашего сайта: есть ошибка??? На схеме нарисована кнопка S1 для бриджевого звучка, у меня он включает нэковый. Наверное ошибка рисунка. Вчера вечером проверял на работоспособность баса, схема нетронута, я был первым. Принесли посмотреть бас, он уже тут мелькал на форуме, но все руки не доходили до него, наконец то Басист купил новые струны. Ну давай мы его подключать. Рядышком за дверью дискотека, ничего не слышно. Бас издает очень слабый звук, и фонит. На том же кабеле китайская гитара ведет себя нормально и намного горомче звук. Кто в курсе объясните пожалуйста назначение всех кнопок и ручек баса.


[ Редактирование 14.10.2017, 15:37 ]

Email
Наверх
PM
Басист Кайф
14.10.2017, 16:14

Я играю на басу. Хочешь, справку принесу?

Зарегистрирован: 31.01.2007, 15:19
Местонахождение: Москва
Сообщений: 14984
Ну, быстро анализируем схему.
S1 - подключает бриджевый датчик. Через С1, теряя верха, сигнал идёт на R1 - уровень его сигнала - далее на выход. R3 - общая громкость. Также сигнал проходит цепь баланса на R2. S2 - подключает нековый датчик. S3 выбирает один из обрезных фильтров. Далее на R2 - баланс, и R3 - выход.
Ищите, что там по схеме косячное. Правильно ли распаян выход баса.
Наверх
PM
StariyDed
14.10.2017, 17:15

ID пользователя #3667
Зарегистрирован: 08.02.2013, 13:18
Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики,
Сообщений: 12947
Наличие "фона" косвенно указывает на обрыв общего провода...
Сделайте крупное чёткое фото отсека с элементами схемы.
Наверх
PM
swin
14.10.2017, 17:50

ID пользователя #3452
Зарегистрирован: 21.10.2012, 13:43
Местонахождение: Воронеж
Сообщений: 3789

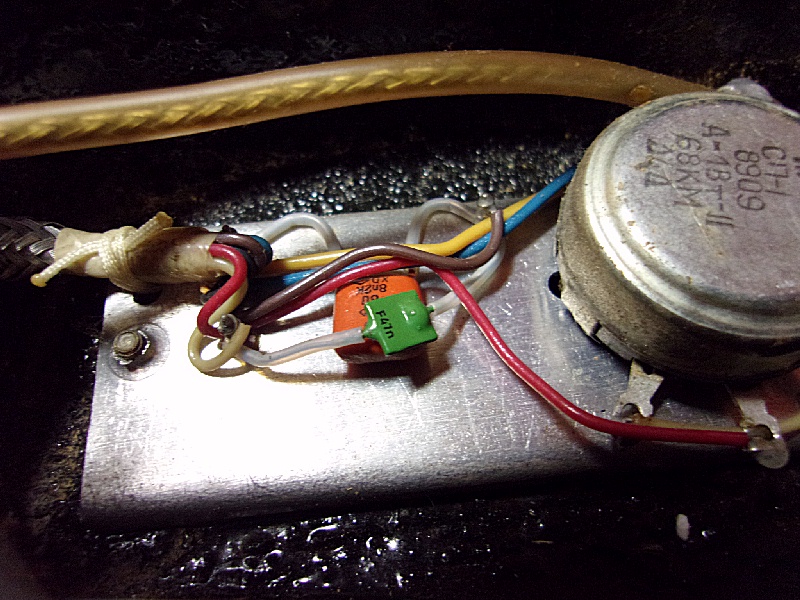

Вероятно схему перепаяли до Вас. Возможно, неправильно. На моем Урале C1 отсутствовал, сигнал шел напрямки, а C2 имел номинал 8200пФ. Где-тоя создавал тему, народ сказал, что такое тоже встречалось. Вся пайка заводская.





У Вас могут окислиться контакты на выключателях, или начать сыпаться токопроводящий слой переменников. Может быть плохая пайка. Попробуйте временно подключить датчики напрямую. Проверьте правильно распаян шнур.

Песенки [link]
Наверх
PM
kaldos
14.10.2017, 18:08

ID пользователя #8082
Зарегистрирован: 12.03.2017, 07:27
Местонахождение: Петропавловск, Казахстан
Сообщений: 877
Басист Кайф Цитата ...

Ну, быстро анализируем схему.
... Через С1, теряя верха, сигнал идёт...

Теряя верха?
Наверх
PM
swin
14.10.2017, 18:15

ID пользователя #3452
Зарегистрирован: 21.10.2012, 13:43
Местонахождение: Воронеж
Сообщений: 3789
Нет, БК видимо оговорился. Через такую емкость нормально пройдут верха и средние, а вот низы - хуже.
Rc=1/(2*п*f*C) где п- число "пи"

Песенки [link]
Наверх
PM
Басист Кайф
14.10.2017, 18:33

Я играю на басу. Хочешь, справку принесу?

Зарегистрирован: 31.01.2007, 15:19
Местонахождение: Москва
Сообщений: 14984
Тьфу, низы.
Правильно.
Я сейчас просто "никакой", извините.
Наверх
PM
Aleksey88
14.10.2017, 18:54

ID пользователя #9086
Зарегистрирован: 02.10.2017, 15:48
Местонахождение: Челябинск
Сообщений: 692
Я думал у меня у одного S1 и S2 не соответствуют распайки если опираться на эту схему. Проверял постукиванием медиатора о звукосниматели. S1-нек, S2-бридж. И кондёрчика C1 нет.
Наверх
PM
Aleksey88
14.10.2017, 18:56

ID пользователя #9086
Зарегистрирован: 02.10.2017, 15:48
Местонахождение: Челябинск
Сообщений: 692
Собственно говоря, то что нет C1-это очень раздрожает, т.к. R1 работает как общая громкость при включенных S1 и S2. Но в ноль звук не убирает, т.к. есть R5.

[ Редактирование 14.10.2017, 19:02 ]
Наверх
PM
StariyDed
14.10.2017, 19:43

ID пользователя #3667
Зарегистрирован: 08.02.2013, 13:18
Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики,
Сообщений: 12947
Перенесите R5 в разрыв верхнего контакта R1, и проблема отпадет.
Наверх
PM
Aleksey88
14.10.2017, 20:00

ID пользователя #9086
Зарегистрирован: 02.10.2017, 15:48
Местонахождение: Челябинск
Сообщений: 692
Переделывать не хочу, т.к. видно что так всё было с "завода". Лучше смерюсь) Скорее всего это оплошность сборщика гитары, но пусть так и будет.
Наверх
PM
Басист Кайф
14.10.2017, 20:24

Я играю на басу. Хочешь, справку принесу?

Зарегистрирован: 31.01.2007, 15:19
Местонахождение: Москва
Сообщений: 14984
Шнур проверь.
И гнездо в гитаре.
Гнездо какое?
Наверх
PM
Я-Ха
14.10.2017, 21:15

oleUm™

Зарегистрирован: 04.06.2007, 19:11
Местонахождение: Санкт-Петербург
Сообщений: 23209
Мы, по-моему, в прошлый раз докопались, что это схема от 510Г, а у 510Л немного отличается.

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
ZAleksandr
14.10.2017, 21:58

ID пользователя #6755
Зарегистрирован: 09.04.2015, 10:11
Местонахождение: Киев
Сообщений: 92
Схема с ошибкой!!! Просто нужно в схеме поменять слова местами нэк и бридж. Уже третью схему тут исправляю. Кто умеет читать схемы Посмотрите, проверьте может где я накосячил, если все верно пускай модераторы заменят старую схему.
Ручки R1-R2 срезают Нч - (это вроде не тембр, а громкость, до конца звук не убирают) странно и непривычно.

[ Редактирование 14.10.2017, 22:39 ]

Email
Наверх
PM
ZAleksandr
14.10.2017, 22:09

ID пользователя #6755
Зарегистрирован: 09.04.2015, 10:11
Местонахождение: Киев
Сообщений: 92
Схема Урал 510

[ Редактирование 14.10.2017, 22:25 ]

Email
Наверх
PM
ZAleksandr
14.10.2017, 22:29

ID пользователя #6755
Зарегистрирован: 09.04.2015, 10:11
Местонахождение: Киев
Сообщений: 92
=


Конденсатора на 0,25 мкф на моем басу нет. Пайка заводская.

[ Редактирование 15.10.2017, 06:46 ]

Email
Наверх
PM
ZAleksandr
15.10.2017, 06:55

ID пользователя #6755
Зарегистрирован: 09.04.2015, 10:11
Местонахождение: Киев
Сообщений: 92
Басист Кайф Цитата ...

Шнур проверь.
И гнездо в гитаре.
Гнездо какое?

Шнур нормальный, с одной стороны джек в комбик, с другой сразу подпаял к гитаре. Этот же шнур с гитарой работает нормально. Гнезда пока нет.



Email
Наверх
PM
StariyDed
15.10.2017, 07:47

ID пользователя #3667
Зарегистрирован: 08.02.2013, 13:18
Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики,
Сообщений: 12947
Учитывая то, что в Вашей гитаре заводские пайки не тронут, есть просьба - начертите пожалуйста принципиальную схему по своей монтажке с указанием номиналов всех компонентов схемы.
Наверх
PM
Басист Кайф
15.10.2017, 08:02

Я играю на басу. Хочешь, справку принесу?

Зарегистрирован: 31.01.2007, 15:19
Местонахождение: Москва
Сообщений: 14984
Подпаял правильно?
Местами провода поменяйте. Перепутать hot и ground на самом деле очень легко, даже опытным людям. Из разряда "бес попутал", как я вчера нормально так приписал ёмкости индуктивные свойства
Наверх
PM
Я-Ха
15.10.2017, 08:11

oleUm™

Зарегистрирован: 04.06.2007, 19:11
Местонахождение: Санкт-Петербург
Сообщений: 23209
У меня сейчас лежит нулёвый 510Г, вечером разберу, посмотрю.

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
ZAleksandr
15.10.2017, 09:04

ID пользователя #6755
Зарегистрирован: 09.04.2015, 10:11
Местонахождение: Киев
Сообщений: 92
Схему рисую, а пока пару фотографий деталей





Email
Наверх
PM
StariyDed
15.10.2017, 09:31

ID пользователя #3667
Зарегистрирован: 08.02.2013, 13:18
Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики,
Сообщений: 12947
Вот эти контакты явно перепаивались:
Наверх
PM
ZAleksandr
15.10.2017, 14:47

ID пользователя #6755
Зарегистрирован: 09.04.2015, 10:11
Местонахождение: Киев
Сообщений: 92
Вот намалевал схемку:





Email
Наверх
PM
Я-Ха
15.10.2017, 15:48

oleUm™

Зарегистрирован: 04.06.2007, 19:11
Местонахождение: Санкт-Петербург
Сообщений: 23209
Ога. Накосячил, да - у меня попутаны бридж и нек Но третий кондёр в наличии:



Есть одно "но" - оба УРАЛа, которые я препарировал - 510Г. Вполне возможно, что на 510Л схема упрощена и даже упразднена плата в темброблоке.

Ждём отважного батыра, который вскроет свой заведомо нетронутый УРАЛ 510Л.

[ Редактирование 15.10.2017, 15:53 ]

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Я-Ха
15.10.2017, 15:57

oleUm™

Зарегистрирован: 04.06.2007, 19:11
Местонахождение: Санкт-Петербург
Сообщений: 23209
Пока для УРАЛ 510Г вот так:



МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
