Чертежи

Переход на страницу       >>
Автор Добавил
proza74
07.01.2010, 17:13 Просмотр для печати
Гость
Думаю,что созрела необходимость наладить всё таки выпуск бриджей,так как алчущих этих самых бриджей,включая и меня самого,довольно много...
в связи с этим,прошу не полениться и собрать подборку чертежей механики вообще,может кто то и самостоятельно возмётся за изготовление,а подробной техдокументации днём с огнём не сыщешь,предлагаю выкладывать здесь всё это,от любых гитар и не только бриджи,а всё вообще:лично от себя выложу всё что удасться снять со своих гитар.....

[ Редактирование 07.01.2010, 17:32 ]
Наверх
PM
proza74
07.01.2010, 17:21
Гостьнапример: Йолановские антабки

автор Я-ха : этому камраду отдельная благодарность,так как львиная доля чертежей для моих изделий предоставлена им.









очень хочется увидеть ураловские и орфеевские брижди,от себя выложу басовый рубиновский...
Наверх
PM
Тот_самый_АМ
07.01.2010, 20:17

ID пользователя #1289
Зарегистрирован: 14.08.2009, 20:16
Местонахождение: Москва
Сообщений: 2522
Думаю в тему будет - ссылка на тему РЫЧАГИ ГИТАРНЫЕ:
[link]

[ Редактирование 23.05.2013, 06:13 ]

Ищу
Наверх
PM
proza74
12.01.2010, 17:40
Гостьмузимовская пластмасса:






размер клетки - 1см...
Наверх
PM
proza74
12.01.2010, 17:58
Гостьмузимовская железка:







масштаб: ширина внизу - 40мм
Наверх
PM
proza74
13.01.2010, 02:59
Гостьпружина тремоло музимы: 6 витков,толщина проволоки -2,5мм,длина пружины -22мм,диаметр-13мм.....оч жосткая,пальцами не сдавить....

[ Редактирование 23.05.2013, 06:16 ]
Наверх
PM
proza74
19.01.2010, 17:06
Гостьвот что есть: но повторяю - это басовый....








Наверх
PM
SPA
20.01.2010, 08:43


Зарегистрирован: 20.10.2007, 16:17
Местонахождение: Санкт-Петербург
Сообщений: 6240
proza74,прикрепил чертеж ручки на галетник ,М 1:1, прога-корел хз

jolana alexandra / alexis / graziella



1263995013_290_FT47696_.zip

[ Редактирование 15.10.2013, 05:04 ]

меньше гадов-больше счастья.
обменник - [link]
Наверх
Сайт PM
SPA
20.01.2010, 15:11


Зарегистрирован: 20.10.2007, 16:17
Местонахождение: Санкт-Петербург
Сообщений: 6240
(C)пижжено с galepp.com - ручка JOLANA




[ Редактирование 23.05.2013, 06:21 ]

меньше гадов-больше счастья.
обменник - [link]
Наверх
Сайт PM
snake
26.01.2010, 04:11
ID пользователя #1556
Зарегистрирован: 25.12.2009, 06:12
Местонахождение: Серпухов
Сообщений: 664
Деревянный бридж для борисовских футурам и аэлит, может и еще где применялся.
Бридж состоит из двух деревянных частей: нижняя крепиться к пикгарду двумя шурупами (вворачиваются с внутренней стороны) из неё торчат два штыря с резьбой, на которые навернуты гайки-крутилки предназначенные для регулировки высоты струн (у меня они утеряны). На гайки кладется вторая часть бриджа и удерживается только натяжением струн. На верхней части имеются четыре прорези в которые полагается вставлять кусочки ладов, чем достигается возможность регулировки длинны мензуры.




Важное примечание: бридж Аеэлите все же несколько отличается: верхняя часть длиннее (80 мм) и расстояние между стойками, на которые наворачиваются регулирующие высоту гайки, другое -- 55 мм.

UPD (2011.12): позднейшие иследования позволяют судить, что шурупчики, которыми была прикручена нижняя часть бриджа, это древняя пионерия произведенная для того, чтобы бридж не елозил по пластику пикгарда.

[ Редактирование 13.03.2013, 07:32 ]

мой гуглоблог: zmejk.blogspot.ru
Наверх
PM
proza74
31.01.2010, 15:31
Гостьприобрёл Этерну де люкс V...мост пофотал:
















Наверх
PM
proza74
08.02.2010, 16:34
ГостьОрфей "Тримонциум" зацеп:






[ Редактирование 23.05.2013, 06:23 ]
Наверх
PM
proza74
08.02.2010, 16:38
Гостьструнодержатель:











Наверх
PM
proza74
08.02.2010, 16:40
Гостьобщий вид бриджа:








Наверх
PM
proza74
08.02.2010, 16:43
Гостьпластина:













Наверх
PM
proza74
08.02.2010, 16:50
Гостьколёса:



Наверх
PM
proza74
09.02.2010, 14:15
Гостьcухари:



Наверх
PM
Я-Ха
14.02.2010, 13:07

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23234

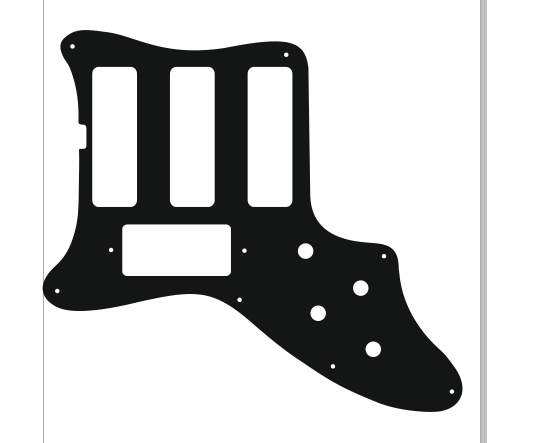

Пикгард для MUSIMA Record:




Он же, но в COREL'е:
record-piguard.zip

Спасибо Nik'у.

[ Редактирование 14.02.2010, 13:07 ]

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
bay
16.02.2010, 00:49

ID пользователя #669
Зарегистрирован: 30.09.2008, 13:58
Местонахождение: Казань
Сообщений: 2769
Извините за хреновую не инженерную линейку но другой под рукой не было, замерил как смог, где смог... есть "лишние" с чертежной точки зрения фото, это специально чтобы проще было представить как оно есть... качество фоток неахти.
******************************************
Если при попытке увеличения появляется надпись:
Файл удален, либо не найден
File was deleted or not exists
Тупо ждите пока загрузится, это косяк кип4ю:)
******************************************
Тема : D-bass PU cover






Тема : Iris bass cover








In your country, you play the guitar, in Soviet Russia, guitar plays you!!
Мой Wish лист [link] Моя почта bayerfor(гав-гав)rambler.ru Обмен "раритетами" [link]
Наверх
PM
snake
02.03.2010, 05:13
ID пользователя #1556
Зарегистрирован: 25.12.2009, 06:12
Местонахождение: Серпухов
Сообщений: 664
Луначарский бридж с "веретеном". В механизме регулировки высоты используется резьба М4. Штырьки обточены на конус с обеих сторон и ничем не закрепленны, т.е. просто вставляются в отверстия деревянных частей бриджа.





Кстати, М4 так же используется в бридже беларусских футурам, так что колесики могут быть взаимозаменяемыми. Правда, на моем экземпляре ленинградские крутилки слишком бы высоко подняли бы струны, ибо довольно толстые. Пока обхожусь просверленными десятикопеечными монетками.

[ Редактирование 24.03.2013, 18:33 ]

мой гуглоблог: zmejk.blogspot.ru
Наверх
PM
GeorgeM
12.03.2010, 01:19

ID пользователя #703
Зарегистрирован: 18.10.2008, 09:43
Местонахождение: Киров
Сообщений: 4993
пикгард для Jolana Special. корель 11, отрисовано со скана, подошло полностью. Толщина оригинала 3,8мм, чёрный акрил.

special_11_fin.zip

[ Редактирование 12.03.2010, 01:20 ]

Так же ищу колки к рекорду. и так, по мелочам, вот полностью
Наверх
Сайт PM
Я-Ха
29.03.2010, 16:22

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23234
Крышка для JOLANA'вского бриджа:







Толщина - 1 мм.


МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
snake
01.04.2010, 07:11
ID пользователя #1556
Зарегистрирован: 25.12.2009, 06:12
Местонахождение: Серпухов
Сообщений: 664
ГДР'овский деревянный регулируемый бридж. Ставился на фанерные арктопы: музимы, мармы и прочие мигмы. Конкретно мой экземпляр от мармы, его отличительные черты -- по бокам нету белых полосочек. Толщина деревяшек -- 12 мм. Резьба в механизме регулировки -- М3.




мой гуглоблог: zmejk.blogspot.ru
Наверх
PM
SPA
29.04.2010, 15:18


Зарегистрирован: 20.10.2007, 16:17
Местонахождение: Санкт-Петербург
Сообщений: 6240
ручка галетника на музимы




меньше гадов-больше счастья.
обменник - [link]
Наверх
Сайт PM
SPA
30.04.2010, 05:34


Зарегистрирован: 20.10.2007, 16:17
Местонахождение: Санкт-Петербург
Сообщений: 6240
развлекайтесь,кому не лень
бридж и струнодерж jolana diamant










[ Редактирование 14.05.2015, 02:18 ]

меньше гадов-больше счастья.
обменник - [link]
Наверх
Сайт PM
