Чертежи

Переход на страницу   <<        >>
Автор Добавил
DeGravi
18.09.2012, 13:44

ID пользователя #446
Зарегистрирован: 07.03.2008, 09:35
Местонахождение: Москва
Сообщений: 2556

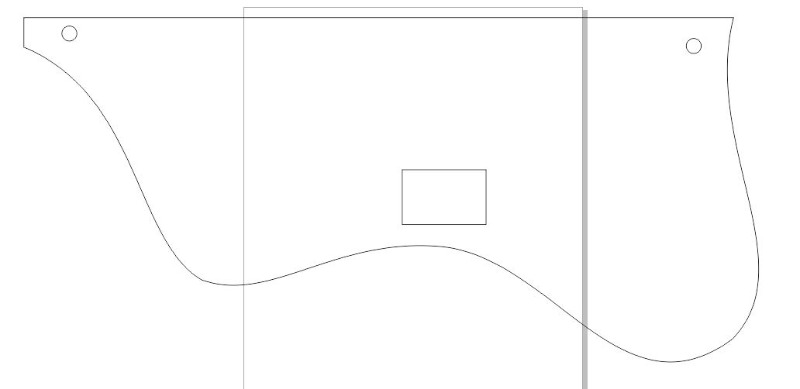

Флажок и его крепеж - Лигнатон






толщина пластика 2 мм. нижнее крепление просто вставляется в скобу и держится за счет большой длины. Еще у меня на гитаре под ближний к бриджу винт был подложен кусочек дсп толщиной 2 мм. вряд ли это заводской, но всё же

[ Редактирование 14.05.2015, 02:29 ]
Наверх
PM
SPA
27.09.2012, 05:48


Зарегистрирован: 20.10.2007, 16:17
Местонахождение: Санкт-Петербург
Сообщений: 6177

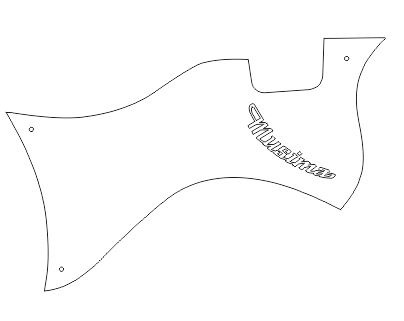

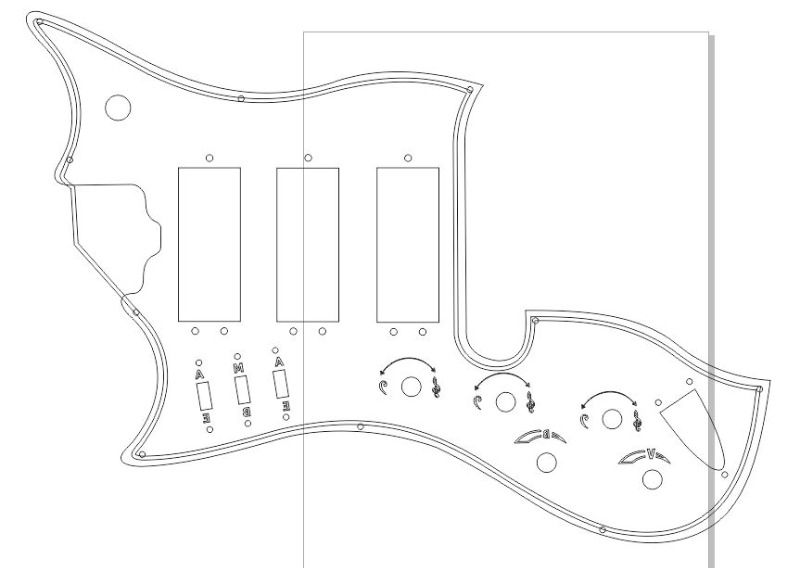

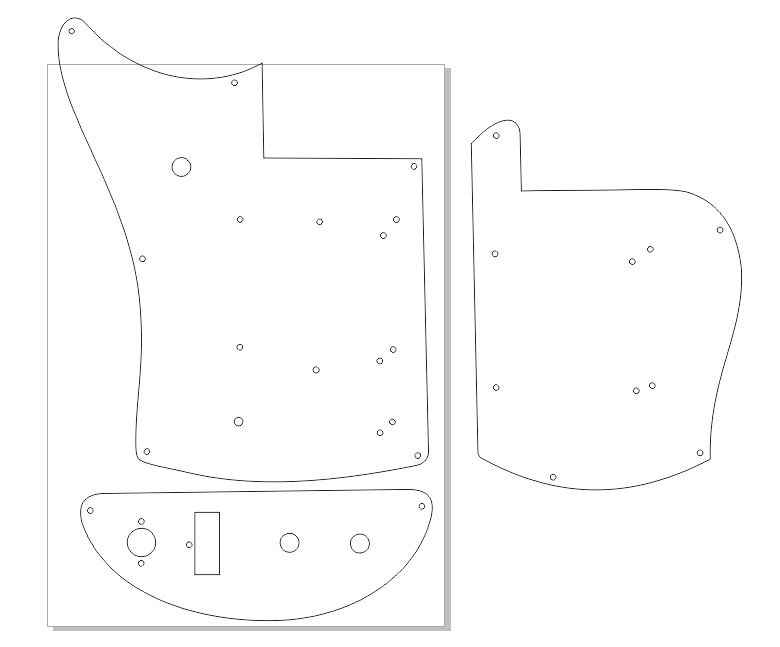

пикгард musima 25k
25k.rar

[ Редактирование 27.09.2012, 05:49 ]

меньше гадов-больше счастья.
обменник - [link]
Наверх
Сайт PM
Amduscias
26.10.2012, 12:56
Гостьможет кому пригодится) сделал набросок музимовского крючка для зацепа

Наверх
PM
SPA
28.10.2012, 16:15


Зарегистрирован: 20.10.2007, 16:17
Местонахождение: Санкт-Петербург
Сообщений: 6177
jolana tornado, ручка верхнего регулятора



[ Редактирование 15.10.2013, 04:55 ]

меньше гадов-больше счастья.
обменник - [link]
Наверх
Сайт PM
SPA
18.11.2012, 10:33


Зарегистрирован: 20.10.2007, 16:17
Местонахождение: Санкт-Петербург
Сообщений: 6177
кто там страждал? ростовско-орджоникидзевский басовый бридж:




[ Редактирование 15.10.2013, 04:55 ]

меньше гадов-больше счастья.
обменник - [link]
Наверх
Сайт PM
EV
20.11.2012, 00:39

ID пользователя #3364
Зарегистрирован: 13.08.2012, 00:55
Местонахождение: Москва
Сообщений: 107

leopold Цитата ...

EV а чертеж демфера Этерны можешь сделать???


Как-то так. Загнутые кривые не замерял, нарисовал почти в масштабе.



EV
Наверх
PM
Я-Ха
24.11.2012, 12:22

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23234
На всякий случй - ещё раз винт и верхний порожек от ЭЛГАВЫ:







МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
VP
30.11.2012, 10:39

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6156
Орфей Хеброс-74 соло.
Толщина прутка 5 мм.








Цанга.



[ Редактирование 04.03.2013, 09:28 ]
Наверх
PM
VP
30.11.2012, 11:25

ID пользователя #46
Зарегистрирован: 25.01.2007, 06:02
Местонахождение: Новосибирск
Сообщений: 6156
Бридж Кремона скрипко-бас.
Гайки и "станина".
Толщина металла 1 мм.





Опоры и планка.




[ Редактирование 28.12.2012, 10:20 ]
Наверх
PM
vint
30.11.2012, 11:49

ID пользователя #2308
Зарегистрирован: 19.12.2010, 15:53
Местонахождение: Комрат, Молдова
Сообщений: 2944
бридж борисовбас











размеры: основание бриджа-118 мм в нижней части, 97-в верхней. расстояние между винтами 64 мм, диаметркрутилок 22 мм. толщина бриджа 12 мм. Верхняя часть бриджа-97 мм низ, потом скругление и вбит лад длиной 70 мм.

[ Редактирование 14.05.2015, 02:30 ]

Мнение большинства не всегда верно. Ни миллиард мух, ни два, ни три, ни даже больше... Не убедят меня, что дерьмо-это вкусно.
Наверх
PM
Vovka
16.12.2012, 13:58
ГостьРетейнер Урал


[ Редактирование 27.02.2013, 02:08 ]
Наверх
PM
Илья130790
18.01.2013, 17:50

ID пользователя #3183
Зарегистрирован: 16.04.2012, 06:57
Местонахождение: Днепродзержинск, Украина
Сообщений: 652
Зацеп Луночарского АРКТОПа, верхняя часть:




[ Редактирование 23.05.2013, 09:02 ]
Наверх
PM
CTAZ
06.03.2013, 23:38
Гостьрисовался наглаз, но вдруг кому поможет, флажек на Алексис бас
Наверх
PM
Я-Ха
08.03.2013, 08:14

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23234
Бридж ЛенТОНИКИ. Бассовый точно такой же, только на порожке четыре пропила, а не шесть.



















МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Claydon
13.03.2013, 07:24

ID пользователя #518
Зарегистрирован: 29.05.2008, 00:04
Местонахождение: Самара
Сообщений: 1173
По просьбе Я-хи повторно выкладываю кем-то выложенный ранее бридж борисовских Футурам и Аэлит:




[ Редактирование 12.02.2015, 01:59 ]
Наверх
PM
Я-Ха
14.03.2013, 13:49

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23234
Пластмассовый упор от тремоло УРАЛа:





[ Редактирование 23.05.2013, 09:06 ]

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Афоня
14.03.2013, 15:54

ID пользователя #2311
Зарегистрирован: 20.12.2010, 14:56
Местонахождение: Каменск
Сообщений: 1452
Рамка звучка на Гразиелу спешиал 2













Новодельные бриджи [link]
Наверх
PM
-Putnik-
18.03.2013, 16:38

ID пользователя #2458
Зарегистрирован: 07.03.2011, 12:40
Местонахождение: Днепропетровск - Макеевка
Сообщений: 3611
ннада ?




Обменка [link]
Наверх
PM
Павлуха
13.04.2013, 02:15

ID пользователя #3191
Зарегистрирован: 20.04.2012, 14:26
Местонахождение: Пенза
Сообщений: 933
Дядь Саш, извини за фото, но все же













Наверх
PM
SPA
24.04.2013, 03:12


Зарегистрирован: 20.10.2007, 16:17
Местонахождение: Санкт-Петербург
Сообщений: 6177

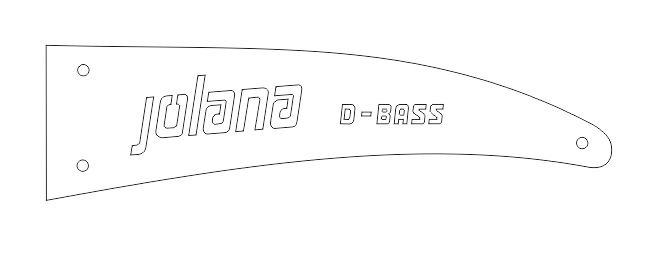

крышка анкера Jolana D-Bass
-.rar

[ Редактирование 13.10.2013, 10:39 ]

меньше гадов-больше счастья.
обменник - [link]
Наверх
Сайт PM
-Putnik-
06.05.2013, 04:00

ID пользователя #2458
Зарегистрирован: 07.03.2011, 12:40
Местонахождение: Днепропетровск - Макеевка
Сообщений: 3611
Крепление рычага ФОРМАНТЫ:




[ Редактирование 23.05.2013, 09:09 ]



Обменка [link]
Наверх
PM
-Putnik-
06.05.2013, 04:02

ID пользователя #2458
Зарегистрирован: 07.03.2011, 12:40
Местонахождение: Днепропетровск - Макеевка
Сообщений: 3611
Может кому нужно - рычаг чернигова





Обменка [link]
Наверх
PM
gena-letchik
08.07.2013, 00:31
ГостьБридж на Музиму "Рекорд"










Наверх
PM
Я-Ха
13.07.2013, 05:56

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23234
Барабан от тремоло ОРФЕЙ Рожен, специально для Amduscias:








МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Юрий 63
18.07.2013, 15:56

ID пользователя #3240
Зарегистрирован: 20.05.2012, 16:18
Местонахождение: Смоленск
Сообщений: 3110
ВАSSO-IХ [link]
Авор: Silence
А то искал и не нашёл.Если есть,пусть будет дубль.

[ Редактирование 18.07.2013, 16:02 ]

Вредный тип,с обострённым чувством справедливости...
Наверх
Сайт PM
