| Советские гитары :: Форумы :: Реставрация и ремонт | |||
|
|||
 ЧертежиПереход на страницу << >> |
| Автор | Добавил |
| Павлуха |
| ||
  Зарегистрирован: 20.04.2012, 18:26 Местонахождение: Пенза Сообщений: 933 | Благодаря Анатолию (Leopold), выложу схемку зацепа Орфея-12. [ Редактирование 14.05.2015, 06:05 ] | ||
| Наверх |
|
| Marx |
| ||
  Зарегистрирован: 20.03.2012, 16:03 Местонахождение: Барнаул Сообщений: 2005 | флажок Jolana Graziella special 2 в векторе! отрисуйте пожалуйста флажок пластиковой луначарки!!! пожжжаааалуйста  jolana_graziella_pick.rar [ Редактирование 04.12.2025, 17:28 ] Marx's wish list [link] | ||
| Наверх |
|
| Marx |
| ||
Зарегистрирован: 20.03.2012, 16:03 Местонахождение: Барнаул Сообщений: 2005 | Бридж Крунк электоромандолина Корел масштаб 1:1 _.rar     [ Редактирование 14.05.2015, 06:47 ] Marx's wish list [link] | ||
| Наверх |
|
| rebrov |
| ||
 Зарегистрирован: 25.01.2013, 16:23 Местонахождение: Екатеринбург Сообщений: 1041 | Орфей 12-струнный. Основание струнозацепа.   прошлого нет. будущее может не наступить. надо жить настоящим. | ||
| Наверх |
|
| Marx |
| ||
Зарегистрирован: 20.03.2012, 16:03 Местонахождение: Барнаул Сообщений: 2005 | пиккард для пластикового Луначарского арктопа в кореле. вот такой: _.rar Marx's wish list [link] | ||
| Наверх |
|
| Я-Ха |
| ||
 oleUm™  Зарегистрирован: 04.06.2007, 19:11 Местонахождение: Санкт-Петербург Сообщений: 23209 | Деревянный пикгард с раннего Record'а. Х/з, откуда у меня этот чертёж. Отмасштабировать можно по нанесённому на него профилю кронштейна. МАЙ МУZЕУМ oleUm™ и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то". | ||
| Наверх |
|
| BAILOW |
| ||
| Гость | БРИДЖ MUSIMA 1/2.      | ||
| Наверх |
|
| SPA |
| ||
 Зарегистрирован: 20.10.2007, 20:17 Местонахождение: Санкт-Петербург Сообщений: 7368 | Jolana Star V и не только, крышка звучка меньше гадов-больше счастья. обменник - [link] мои гитарки на ютубе - [link] | ||
| Наверх |
|
| SPA |
| ||
Зарегистрирован: 20.10.2007, 20:17 Местонахождение: Санкт-Петербург Сообщений: 7368 | струнодержатель мария бас и гитара    [ Редактирование 08.09.2016, 09:22 ] меньше гадов-больше счастья. обменник - [link] мои гитарки на ютубе - [link] | ||
| Наверх |
|
| Marx |
| ||
Зарегистрирован: 20.03.2012, 16:03 Местонахождение: Барнаул Сообщений: 2005 | пиккард для цельнокорпусного Аккорда. Помним что малосерийка и возможны варианты _.rar Marx's wish list [link] | ||
| Наверх |
|
| Я-Ха |
| ||
oleUm™ Зарегистрирован: 04.06.2007, 19:11 Местонахождение: Санкт-Петербург Сообщений: 23209 | Гайка цанги КРУНКа: Сразу, впрочем, оговорюсь: они могли быть разными в разные годы. [ Редактирование 14.05.2015, 06:48 ] МАЙ МУZЕУМ oleUm™ и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то". | ||
| Наверх |
|
| leopold |
| ||
 Зарегистрирован: 19.06.2011, 16:49 Местонахождение: Котельнич, Кировская обл. Сообщений: 2437 | Гайка бриджа Этерны Диаметр 21мм толщина 3.5мм. | ||
| Наверх |
|
| AlexTwist |
| ||
| Гость | Добавлю Тремоло Орфей Хеброс (сине-полосатый) Рычаг не родной.     | ||
| Наверх |
|
| AlexTwist |
| ||
| Гость | 1)    | ||
| Наверх |
|
| serega612 |
| ||

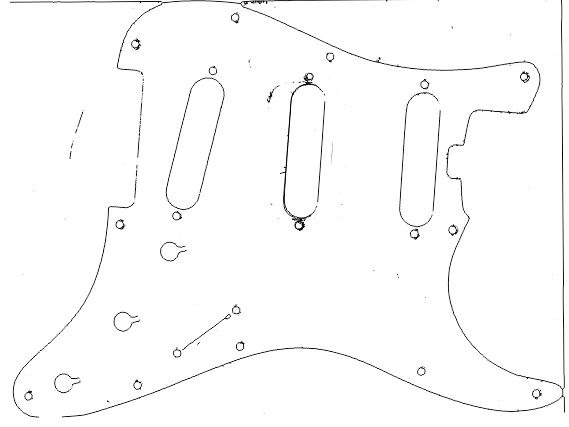

  Зарегистрирован: 11.04.2013, 21:05 Местонахождение: Каменское (Днепродзержинск), Украина Сообщений: 1725 | Пикгард Lead Star 1 .rar [ Редактирование 04.12.2025, 17:29 ] | ||
| Наверх |
|
| Tormentor |
| ||
 Зарегистрирован: 11.04.2013, 19:49 Местонахождение: Уни, Кировская обл. Сообщений: 1532 | Кремонушка     Вишлист Обмен педалей Коллекция Коллекция ВКонтакте | ||
| Наверх |
|
| diesell71 |
| ||
| Гость | По просьбе anatore фото пикгарда, верхнего порожка и антабки Элгавы. Чертежи воспоследуют         | ||
| Наверх |
|
| Marx |
| ||
Зарегистрирован: 20.03.2012, 16:03 Местонахождение: Барнаул Сообщений: 2005 | Пиккард Крунк-75 в векторе. -75.rar [ Редактирование 04.12.2025, 17:30 ] Marx's wish list [link] | ||
| Наверх |
|
| Ray |
| ||
| Гость | Хоть я и не смог выкупить пикгард с датчиками от Musima Elektrina, выложу здесь фото с линейкой (и без), а со временем и векторные чертежи, может кому-то и пригодится.       | ||
| Наверх |
|
| Ray |
| ||
| Гость | И крышки: Внешние размеры: 90 мм х 22,5 мм х 12 мм Внутренние размеры: 77/85 мм х 19,5 мм х 10 мм    | ||
| Наверх |
|
| SPA |
| ||
Зарегистрирован: 20.10.2007, 20:17 Местонахождение: Санкт-Петербург Сообщений: 7368 | Опорная втулка для бриджа Diamant: наружный ф8, внутренний ф5.3, высота 10, шляпка ф10 еще снизу фаска 1мм 45' толщина шляпки 1 мм [ Редактирование 14.05.2015, 06:52 ] меньше гадов-больше счастья. обменник - [link] мои гитарки на ютубе - [link] | ||
| Наверх |
|
| Claydon |
| ||
  Зарегистрирован: 29.05.2008, 04:04 Местонахождение: Самара Сообщений: 1212 | Uncle Sascha Цитата ... Ребят, просьба. Дайте пожалуйста фотку с линеечкой на флажок, закрывающий пулю анкера ЭГДиамант(или чертёжик).  Только Сань, флажок с обратной стороны не плоский, ибо пуля выпирает над плоскостью пера, поэтому во флажке выфрезерована канавка глубиной 1 мм, длиной 30 мм и шириной 12 мм.  Толщина 3,4 мм, пластик трехслойный, толщина среднего белого слоя 2 мм. [ Редактирование 14.05.2015, 06:53 ] | ||
| Наверх |
|
| Olexander |
| ||
  Зарегистрирован: 20.06.2012, 12:27 Местонахождение: Киев Сообщений: 52 | Добавлено: 07.11.2014, 12:21 Товарищи! Можете помочь с чертёжиком крышки анкера на Кремону дредноут?  Лучше всего распечатать скан на принтере и вырезать шаблон в натуральную величину.Если такой возможности нет,то размер клеточки 5мм.Габариты крышки 77.4х33,8х1,2мм. ap | ||
| Наверх |
|
| OLEGMAN68 |
| ||
  Зарегистрирован: 28.11.2011, 12:09 Местонахождение: Мичуринск Сообщений: 1973 | Фотки клюва Музимовского от Linasa. ../../e107_files/public/1414934139_2067_FT155614_rankenel_.jpg] [/link]      [/quote1415777741] Продажа, обмен Совгитаровской твёрдой валюты. [link] | ||
| Наверх |
|
| BAILOW |
| ||
| Гость | Пикгард MUSIMA SPEZIAL.  | ||
| Наверх |
|
