Чертежи

Переход на страницу   <<        >>
Автор Добавил
Silence
12.02.2012, 11:11

ID пользователя #2033
Зарегистрирован: 03.08.2010, 06:40
Местонахождение: Ташкент, Узбекистан
Сообщений: 2249
Musima Lead Star I задняя крышка тремоло.


tremolo_cover.zip

You'll Never Walk Alone!

«Желаю» не актуально
«Имею» не актуально
Наверх
PM
Вольдемар
14.02.2012, 13:25

ID пользователя #1656
Зарегистрирован: 30.01.2010, 15:56
Местонахождение: Санкт-Петербург
Сообщений: 429
Бридж орфеевский скипочка-бас ранний, орфей-пловдив долблёный.

Мой подточен снизу, может быть повыше
ATTENTION! край с толстой струной повыше на 1-2 миллиметра, для компенсации более широкой амплитуды басовых струн. (во как по-научному выразился) У бриджа для скрипочки присутствует радиус.

[ Редактирование 18.02.2012, 10:18 ]
Наверх
PM
Silence
15.02.2012, 05:25

ID пользователя #2033
Зарегистрирован: 03.08.2010, 06:40
Местонахождение: Ташкент, Узбекистан
Сообщений: 2249
Jolana Star IX pickguards.

Все как всегда: отпечатали на бумаге, вырезали и примерили на дерево.


star_ix_my.zip

You'll Never Walk Alone!

«Желаю» не актуально
«Имею» не актуально
Наверх
PM
SPA
20.02.2012, 01:48


Зарегистрирован: 20.10.2007, 16:17
Местонахождение: Санкт-Петербург
Сообщений: 5733
вот вам musima electra deluxe 2

elektra_deluxe_2.rar

[ Редактирование 15.10.2013, 04:58 ]

меньше гадов-больше счастья.
обменник - [link]
Наверх
Сайт PM
Nik
20.02.2012, 13:19

ID пользователя #299
Зарегистрирован: 04.11.2007, 14:20
Местонахождение: пос. Шишкин лес, Новая Москва
Сообщений: 6288
Вот фото бриджа для Луночарки(335)
Может поможет кому изготовить его.Или саму гитару приманить...

















Наверх
Сайт PM
Greeb
21.02.2012, 05:33

ID пользователя #335
Зарегистрирован: 06.12.2007, 08:00
Местонахождение: Санкт-Петербург
Сообщений: 1829
Я таких бриджей видел три, и все - самобытные, общее=только то, что все три были из елки.
Наверх
PM
Я-Ха
21.02.2012, 13:33

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23247
По многочисленным просьбам - чертежи бриджа ЭЛЬТЫ в архиве.
Там два вида: тот, который с чёрным пластиком - от ранних, с человеческой формой, а с плексигласом - от поздних, которые совсем косорылые.

elta-bridge.rar

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
snake
21.02.2012, 15:59
ID пользователя #1556
Зарегистрирован: 25.12.2009, 06:12
Местонахождение: Серпухов
Сообщений: 664
Странно, я вроде уже выкладывал масштабное фото ручки Родена, только теперь не могу найти. Повторю с размерами:


полная высота: 16
диаметр при основании: 25
диаметр основной части ручки: 16
диаметр выемки под "юбкой": 17
глубина выемки: 3,7
диаметр отверстия под шток потца: 6,2

Все размеры в мм


[ Редактирование 21.02.2012, 16:00 ]

мой гуглоблог: zmejk.blogspot.ru
Наверх
PM
SPA
05.03.2012, 11:02


Зарегистрирован: 20.10.2007, 16:17
Местонахождение: Санкт-Петербург
Сообщений: 5733
Антабка-отвёртка на JOLANA:




[ Редактирование 23.05.2013, 08:15 ]

меньше гадов-больше счастья.
обменник - [link]
Наверх
Сайт PM
MasterZemb
11.03.2012, 06:32
Гость
MasterZemb Цитата ...

Я-Ха я смотрел всю тему, видел две фотки , но до меня не доходит где именно в каком месте гнуть пластину по отношению к бриджу,какое расстояние должно быть между самой крышкой и роликами бриджа.
P.S. страницу №4 смотрел и скопировал себе как наглядное пособие, но вопросы остались(
сори за это збочення, но паинт сильно изменился с того последнего раза когда я им пользовался)
под WIN98.


============
нашел подходящий материал для крышки, медицинский шпатель...15 гривень в медтехнике
Расположение снимков.
-------------------
1. Длинна общая
2. размер по штангелю общей длинны
3.ширина узкой части
4.толщина предмета

Прошу скорректировать размеры по моему чертежу(отой карявой хрени писаной в паинте)
За ранее всем спс. С Ув. Добрый Доктор с пилой.




=============
Делал все на злаз. сори вышло немного коряво.
лишнее сточил наждаком выбрал середину, разметил и плоскогубцами согнул где нужно,
получилась вот такая крышка на бридж, метал гнется хорошо..долбаная китайская нержавейка.)
-----------------




=========================
Всем спс за наглядные чертежи и примеры

[ Редактирование 17.03.2012, 07:03 ]
Наверх
PM
EL34
12.03.2012, 06:53

ID пользователя #1208
Зарегистрирован: 29.06.2009, 10:12
Местонахождение: Череповец
Сообщений: 3486
Бэк-плейт "МУЗИМА Лид Стар" (не путать с "Лид Стар", пикгарды у них разные, возможно и бэк-плейты тоже, вообще это разные гитары):
Цвет пластика - винтаж вайт
Толщина - 1,7мм
Фото:



Куплю гитары: Лид Стар, Мульти Стар, Диамант (бёрстовый или коричнево-кофейный)
Куплю бас-гитару Музима Топ Стар (безладовый Экшен)
Куплю советские чехлы к гитарам и басам
Куплю (не ржавые) микрофонные стойки.
Почти всегда есть на обмен что-нибудь из современных гитар.
Я ищу запчасти: [link]
Есть на обмен (читаем первый пост до конца): [link]
Моя почта: sergcmirnoff@@@mail.ru
Наверх
PM
Я-Ха
16.03.2012, 15:47

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23247
Пикгард КРУНК-50:

krunk-50.rar

[ Редактирование 14.05.2015, 02:28 ]

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Я-Ха
17.03.2012, 03:44

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23247
Цанга тремоло от ЭЛГАВА-В:





МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Virus
21.03.2012, 12:14
ГостьВерхний порожек для Элгавы извиняюсь за корявое фото но вроде все видно...

Наверх
PM
stradivari72
10.04.2012, 01:28

ID пользователя #2730
Зарегистрирован: 23.09.2011, 07:19
Местонахождение: Тюмень
Сообщений: 4939
Не судите строго: Бридж Урал ЭГ





Люби начальника своего, ибо собака - друг человека!
Наверх
PM
Я-Ха
23.04.2012, 07:28

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23247
Пикгард MUSIMA I/2.
Пробуем распечатать на бумаге вот это, и если подходит - славим камрада Izol'a.
musima_i-2.rar

[ Редактирование 23.05.2013, 08:21 ]

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Я-Ха
11.05.2012, 22:48

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23247




МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Claydon
16.07.2012, 13:50

ID пользователя #518
Зарегистрирован: 29.05.2008, 00:04
Местонахождение: Самара
Сообщений: 1153
Пикгард УРАЛ бас:



[ Редактирование 23.05.2013, 08:29 ]
Наверх
PM
Я-Ха
30.07.2012, 13:38

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23247
Бридж КРУНК:






















Наслаждайся.

[ Редактирование 14.05.2015, 02:28 ]

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
shlepakoff
02.08.2012, 13:46

ilya

Зарегистрирован: 29.06.2009, 14:33
Местонахождение: Houston-Москва
Сообщений: 3925
элемент зацепа бас-гитары Одесса, если кому понадобится:










Ваше шило, наше мыло: [link]
[link]
Наверх
PM
Я-Ха
05.08.2012, 06:06

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23247
stradivari72, наслаждайся КРУНКо-бассовым бриджем:







МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
SPA
21.08.2012, 06:35


Зарегистрирован: 20.10.2007, 16:17
Местонахождение: Санкт-Петербург
Сообщений: 5733
пикгард musima de Luxe 25 на 2 звучка

25v.rar
и в 9м кореле

25v9.rar

[ Редактирование 18.01.2014, 05:53 ]

меньше гадов-больше счастья.
обменник - [link]
Наверх
Сайт PM
SPA
21.08.2012, 06:37


Зарегистрирован: 20.10.2007, 16:17
Местонахождение: Санкт-Петербург
Сообщений: 5733

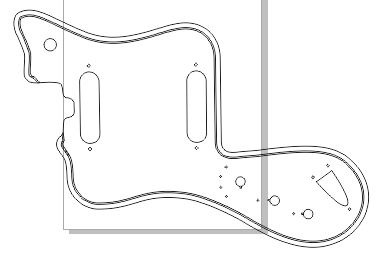

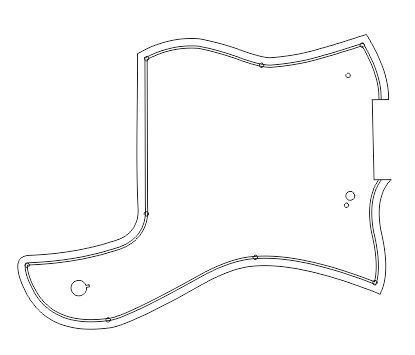

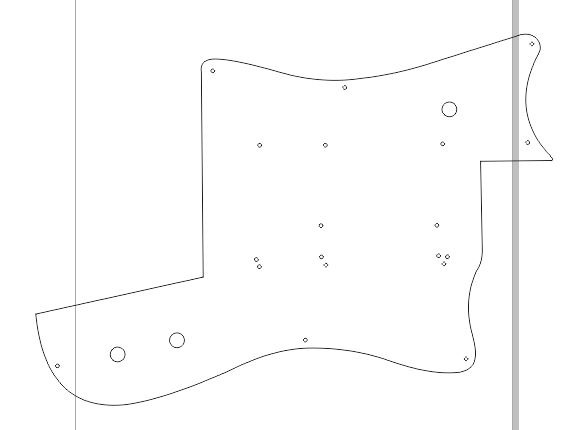

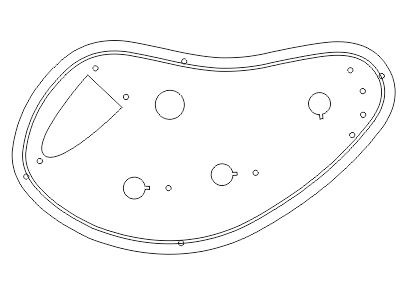

jolana alfa,все три пикгарда
alfa_pg.rar




[ Редактирование 07.01.2014, 14:09 ]

меньше гадов-больше счастья.
обменник - [link]
Наверх
Сайт PM
Владимир-Т
22.08.2012, 13:18

ID пользователя #1471
Зарегистрирован: 21.11.2009, 14:10
Местонахождение: г. Пермь
Сообщений: 1501
Бридж Лигнатон арктоп.





Наверх
PM
leopold
14.09.2012, 03:56

ID пользователя #2616
Зарегистрирован: 19.06.2011, 12:49
Местонахождение: Котельнич, Кировская обл.
Сообщений: 2351
Некплейт Этерна и Элгита.Целулоид.
Верхний Элгита.
Наверх
PM
