Чертежи

Переход на страницу   <<        >>
Автор Добавил
Валентиныч
01.09.2011, 17:03
ГостьУниверсальный зацеп РОДЕН/ЭЛГАВА




[ Редактирование 23.05.2013, 11:44 ]
Наверх
PM
Валентиныч
01.09.2011, 18:50
ГостьДобавил-

Наверх
PM
Валентиныч
02.09.2011, 07:09
ГостьТолщина пластины-1,6мм Высота боковин с отверстиями (прорезями) под струны-10мм.



[ Редактирование 02.09.2011, 07:10 ]
Наверх
PM
Тот_самый_АМ
02.09.2011, 19:50

ID пользователя #1289
Зарегистрирован: 15.08.2009, 00:16
Местонахождение: Москва
Сообщений: 2713
Валентиныч Цитата ...

Товарищи! Убедительно прощу предоставить фото головы Родена.


Пойдёт?


Ищу
Наверх
PM
Я-Ха
03.09.2011, 13:38

oleUm™

Зарегистрирован: 04.06.2007, 19:11
Местонахождение: Санкт-Петербург
Сообщений: 23213

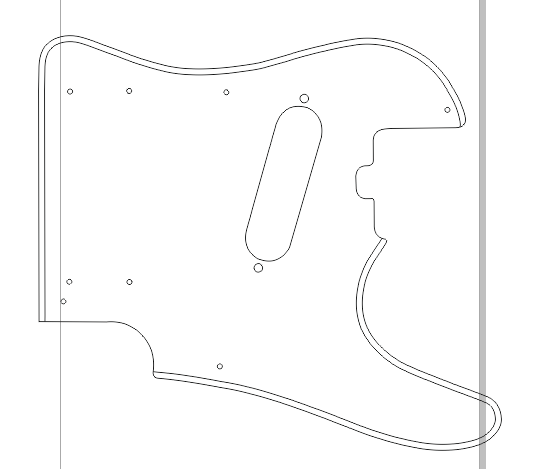

ВоваМ, пикгард JOLANA Iris bass:

jolana-iris-bass-pickguard.rar

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Claydon
04.09.2011, 12:22

ID пользователя #518
Зарегистрирован: 29.05.2008, 04:04
Местонахождение: Самара
Сообщений: 1212

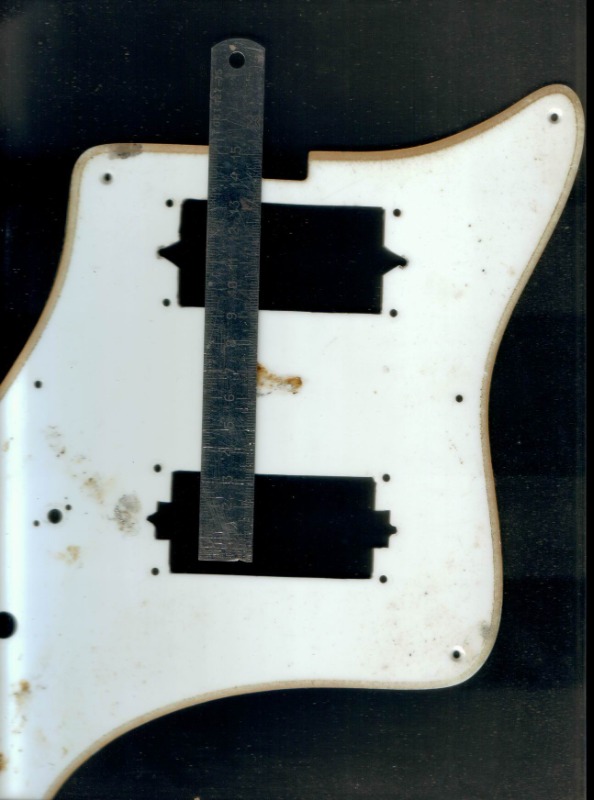

Обещаный скан пикгарда Iris ЭГ. Как назло, в доме миллиметровки не оказалось, поэтому сканировал на фоне обычного двойного тетрадного листа в клетку.

Наверх
PM
Silence
06.09.2011, 19:17

ID пользователя #2033
Зарегистрирован: 03.08.2010, 10:40
Местонахождение: Liverpool
Сообщений: 2272

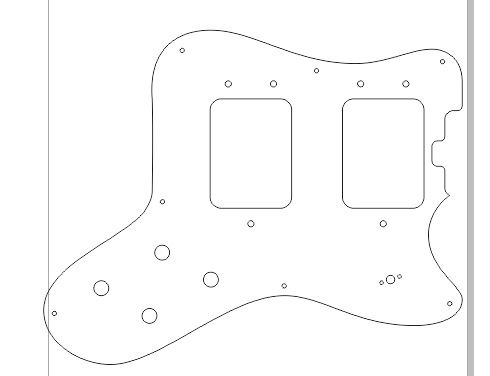

Пикгард для Jolana Iris ЭГ.

Хочется отметить, что красным цветом отмечены диаметры фаски отверстий для шурупов крепления к деке. Возможно их надо будет удалить при резке на пластике, как потребует исполнитель. Кроме того, пикгард был отрисован геометрически точнее, чем оригинал, и если у чехов зацеп-тремоло и гриф находятся не на одной продольной оси, то расположение отверсий под датчики придется сместить по своему желанию левее или правее.

Файл CorelDRAW 9v, с возможностью открытия его при помощи Adobe Illustrator.
Хочу добавить, перед тем как переносить рисунок на пластик, предварительно распечатайте его на бумаге формата А3, вырежьте и примеряйте.

iris_6_str.zip

You'll Never Walk Alone!

«Желаю» не актуально
«Имею» не актуально
Наверх
PM
Я-Ха
10.09.2011, 11:16

oleUm™

Зарегистрирован: 04.06.2007, 19:11
Местонахождение: Санкт-Петербург
Сообщений: 23213
По многочисленным просьбам proza74 - цанга для УРАЛовского тремоло:









[/link]




В зажимной гайке резьба М8х1 идёт 12 мм, а потом отверстие конусом сужается до диаметра 5 мм.

И не верьте Басс-гитаристу Ништяку, что развинчивать гитарки долго, нудно, муторно и ЛЕНИВО!



[ Редактирование 14.05.2015, 05:46 ]

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Я-Ха
13.09.2011, 15:22

oleUm™

Зарегистрирован: 04.06.2007, 19:11
Местонахождение: Санкт-Петербург
Сообщений: 23213
Цанга тремоло MUSIMA/ТОНИКА:








[ Редактирование 23.05.2013, 11:47 ]

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Silence
23.09.2011, 19:17

ID пользователя #2033
Зарегистрирован: 03.08.2010, 10:40
Местонахождение: Liverpool
Сообщений: 2272
Jolana Galaxis ЭГ пикгард.
CorelDRAW! 13, можно открыть Illustrator'ом.

jolana_galaxis_6_str.zip

You'll Never Walk Alone!

«Желаю» не актуально
«Имею» не актуально
Наверх
PM
SPA
27.09.2011, 09:08


Зарегистрирован: 20.10.2007, 20:17
Местонахождение: Санкт-Петербург
Сообщений: 7159

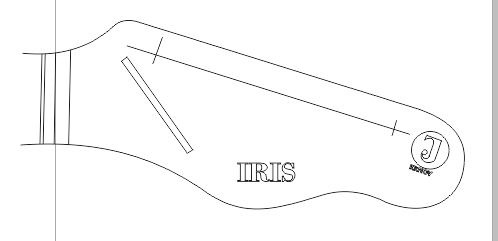

вектор голова jolana iris гитара
_.rar

[ Редактирование 15.10.2013, 08:56 ]

меньше гадов-больше счастья.
обменник - [link]
мои гитарки на ютубе - [link]
Наверх
Сайт PM
SPA
27.09.2011, 11:32


Зарегистрирован: 20.10.2007, 20:17
Местонахождение: Санкт-Петербург
Сообщений: 7159
скан пикгарда jolana star VII
7.rar

[ Редактирование 15.10.2013, 08:56 ]

меньше гадов-больше счастья.
обменник - [link]
мои гитарки на ютубе - [link]
Наверх
Сайт PM
CTAZ
06.12.2011, 13:26
ГостьКлыв на Diamant, только дорисовал, и ошибка приложения выскачило, хорошо успел сфоткать экран))


[ Редактирование 23.05.2013, 11:51 ]
Наверх
PM
Я-Ха
15.12.2011, 16:07

oleUm™

Зарегистрирован: 04.06.2007, 19:11
Местонахождение: Санкт-Петербург
Сообщений: 23213
Некплейт MUSIMA 25-й серии.





[ Редактирование 23.05.2013, 11:52 ]

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Я-Ха
25.12.2011, 18:14

oleUm™

Зарегистрирован: 04.06.2007, 19:11
Местонахождение: Санкт-Петербург
Сообщений: 23213

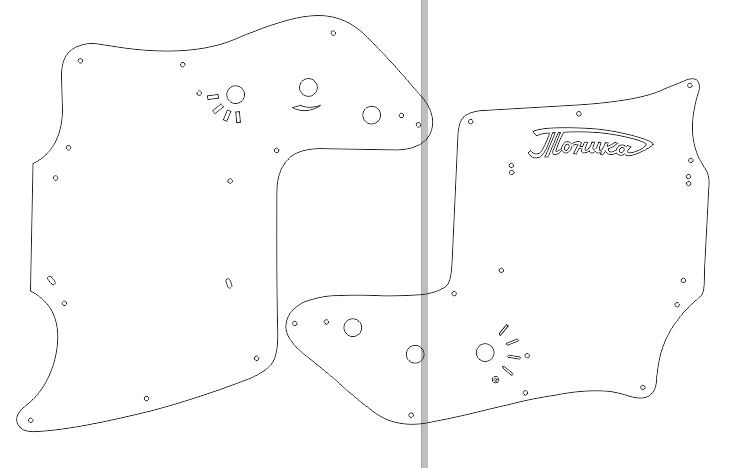

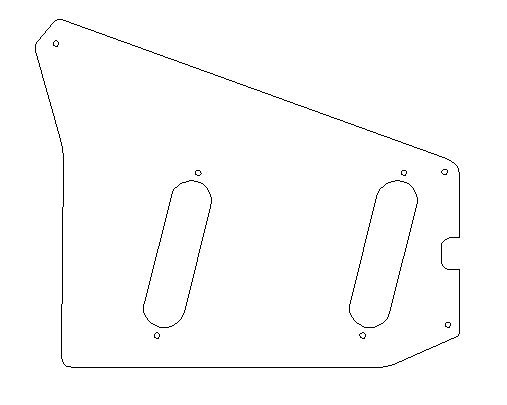

Пикгарды для Свердловской и Ростовской ТОНИК. Кака бычьна: сперва распечатываем на бумаге, вырезаем, прикладываем - чтобы потом не было мучительно больно.

tonicas.rar

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Я-Ха
06.01.2012, 08:53

oleUm™

Зарегистрирован: 04.06.2007, 19:11
Местонахождение: Санкт-Петербург
Сообщений: 23213
Ростовская крышка бриджа (малость гнутая):









Свердлоско-MUSIMA'вская крышка:








МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
leopold
22.01.2012, 14:01

ID пользователя #2616
Зарегистрирован: 19.06.2011, 16:49
Местонахождение: Котельнич, Кировская обл.
Сообщений: 2417
Демпфер Музима Этерна. Лекало вырезаем из тонкой жести и подгоняем по месту. Затем ПЕ-образную (ширина 12мм) пластину изготовляем из нержавейки Вопросы в личку..


Наверх
PM
ilsd
01.02.2012, 12:55
Гость
ilsd Цитата ...

-Putnik- Цитата ...

а гуглить по этой ветке не? на 6 странице флажок диамантовский же!!!


сори, но не совсем то, я у рекламщиков хочу сделать, они потребовали чертеж, не особо я шарю в этом. ПРостите) помогите плз)


помог себе сам, мож кому поможет тож

пикгард jolana diamant


[ Редактирование 07.02.2012, 18:58 ]
Наверх
PM
SPA
04.02.2012, 06:52


Зарегистрирован: 20.10.2007, 20:17
Местонахождение: Санкт-Петербург
Сообщений: 7159

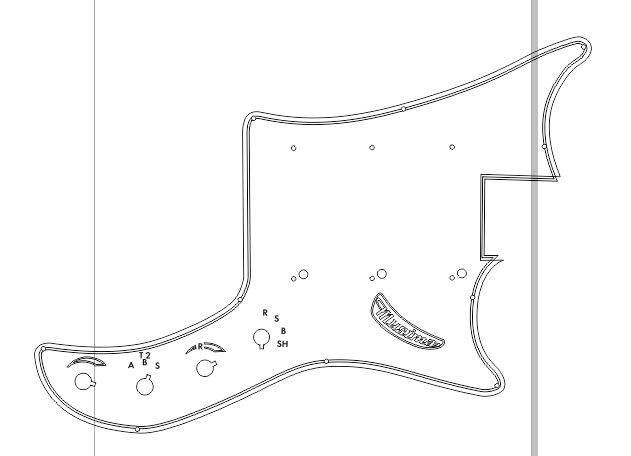

musima eterna 3 зс 4 ручки

eterna_2_.rar

[ Редактирование 15.10.2013, 08:57 ]

меньше гадов-больше счастья.
обменник - [link]
мои гитарки на ютубе - [link]
Наверх
Сайт PM
Я-Ха
05.02.2012, 08:31

oleUm™

Зарегистрирован: 04.06.2007, 19:11
Местонахождение: Санкт-Петербург
Сообщений: 23213

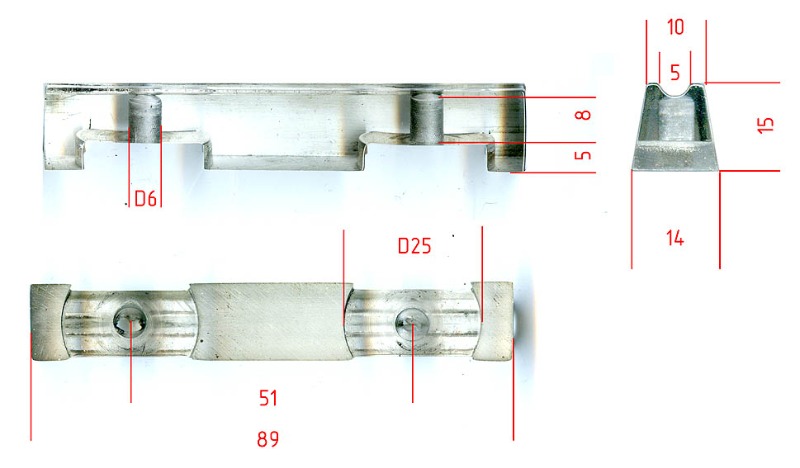

ЭЛГАВА'вский бридж от shock07:







МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Silence
12.02.2012, 16:11

ID пользователя #2033
Зарегистрирован: 03.08.2010, 10:40
Местонахождение: Liverpool
Сообщений: 2272
Musima Lead Star I задняя крышка тремоло.


tremolo_cover.zip

You'll Never Walk Alone!

«Желаю» не актуально
«Имею» не актуально
Наверх
PM
Вольдемар
14.02.2012, 18:25

ID пользователя #1656
Зарегистрирован: 30.01.2010, 20:56
Местонахождение: Санкт-Петербург
Сообщений: 473
Бридж орфеевский скипочка-бас ранний, орфей-пловдив долблёный.

Мой подточен снизу, может быть повыше
ATTENTION! край с толстой струной повыше на 1-2 миллиметра, для компенсации более широкой амплитуды басовых струн. (во как по-научному выразился) У бриджа для скрипочки присутствует радиус.

[ Редактирование 18.02.2012, 15:18 ]
Наверх
PM
Silence
15.02.2012, 10:25

ID пользователя #2033
Зарегистрирован: 03.08.2010, 10:40
Местонахождение: Liverpool
Сообщений: 2272

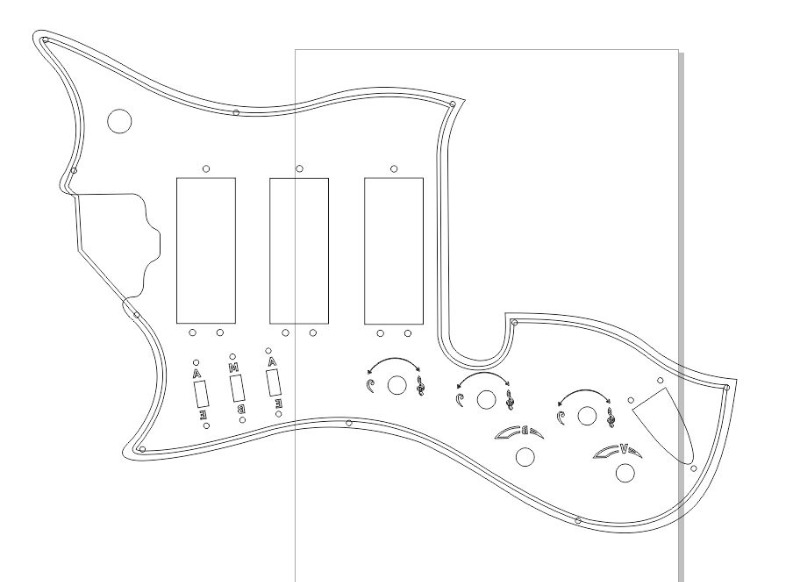

Jolana Star IX pickguards.

Все как всегда: отпечатали на бумаге, вырезали и примерили на дерево.


star_ix_my.zip

You'll Never Walk Alone!

«Желаю» не актуально
«Имею» не актуально
Наверх
PM
SPA
20.02.2012, 06:48


Зарегистрирован: 20.10.2007, 20:17
Местонахождение: Санкт-Петербург
Сообщений: 7159
вот вам musima electra deluxe 2

elektra_deluxe_2.rar

[ Редактирование 15.10.2013, 08:58 ]

меньше гадов-больше счастья.
обменник - [link]
мои гитарки на ютубе - [link]
Наверх
Сайт PM
Nik
20.02.2012, 18:19

ID пользователя #299
Зарегистрирован: 04.11.2007, 19:20
Местонахождение: пос. Шишкин лес, Новая Москва
Сообщений: 8119
Вот фото бриджа для Луночарки(335)
Может поможет кому изготовить его.Или саму гитару приманить...

















Наверх
