ЛЕЛЬ DEQ-700 Heavy Metal «Тяжёлый Металл»

Автор Добавил
OldPilot
02.06.2018, 11:31 Просмотр для печати

ID пользователя #9404
Зарегистрирован: 28.02.2018, 12:40
Местонахождение: Москва
Сообщений: 59



Когда я впервые увидел эту педаль, то почему-то был уверен, что это та же Лель ДД, только в новой обёртке – для повышения "продажности". Я ошибался.
Эффект совершенно другой, со своей схемой.

Информации в сети по этой педальке крайне мало, схемы не нашёл. Официальное:

Классический эффект для гитаристов, работающих в стилях ХАРД & ХЕВИ, ТРЕШ и т.п. Всего одна рукоятка позволит изменить звук вашей электрогитары от практически неискаженного до настоящего "звенящего металла", а перестраиваемый параметрический эквалайзер дает возможность выбрать такой звук, который вам по вкусу.
Кстати, параметрический эквалайзер может работать и самостоятельно. У него регулируется в широких пределах частота настройки и ширина полосы пропускания, а рукояткой GAIN вы легко сможете превращать его из выделяющего (селективного) в вырезающий (режекторный).
Компактное исполнение, независимое питание и оригинальный дизайн - как раз то, что нужно.


Технические характеристики:
Входное сопротивление — 470 кОм
Выходное сопротивление — 10 кОм
Перестройка рабочей частоты эквалайзера — 70 Гц - 7 кГц
Соотношение сигнал/шум, не менее — 65 дБ
Соединители — in-out 1/4" mono Jack; AC adaptor Jack
Напряжение питания — DC 9 В (минус - центр); AC adaptor (ЛЕЛЬ БП-9)
Потребляемый ток — 20 мА (DC 9 В)
Габариты: 144 x 65 x 86 мм
Масса: 0,9 кг



Батарейный отсек имеет только одну клему под "Крону" (против, например, двух у той же Лель ДД), что характерно для Лелевских педалей позднего периода.



Что же внутри?



Вооот... Никаких жгутов, как раньше. Здесь - хаос проводов.
Итак, схема собрана на cчетверённом операционном усилителе К1401УД2Б, двух К157УД2 и К561КТ3 и К561ТМ2 на которых реализован активный байпас.
Транзисторов нет. В качестве ограничительных диодов дисторшена использованы красные светодиоды.
Сама плата односторонняя, без обозначений/подписей со стороны деталей.



Разъёмы пришлось профилактировать, иначе всё трещало, отваливалось питание при задевании самой педали. Но это общая проблема старых Б/У-ых Лелек-педалей.






Схема платы с расположением элементов:
Plate



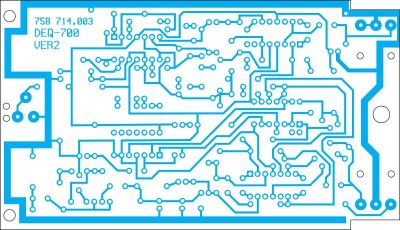

PCB



Plate+PCB_mrr




Схема отрисованная Валентином Посоховым link

А что же со звуком? Он тяжёлый. Реально. Неожиданно. Педаль целиком и полностью оправдывает своё название.
И так, педаль имеет два режима. Режимы переключаются тумблером «Dist On Off»:
В левом положении тумблера педаль — однополосный параметрический эквалайзер, ручка GAIN отвечает за усиление (или ослабление) выбранных частот, FREQ – за частоту, а WIDE, соответственно, за ширину усиливаемой (вырезаемой) полосы. Ручкой LEVEL можно управлять громкостью выходного сигнала. В этом режиме педаль можно использовать как очень гибкий бустер или просто прибрать у гитары верха, низа, середину. Вращая ручку FREQ, во время игры на гитаре, вы сможете имитировать работу педали CryBaby.
В правом положении тумблера педаль — "Злой Дисторшен". Крутилка Dist начинает управлять уровнем собственно дисторшена, которого в педали так много, что дальше 10 часов — уже запредел. Ну и эквалайзер в режиме “Dist” тот же самый — однополосный, параметрический.

Особой "тяжести" мне удалось достичь при GAIN на максимум, а FREQ почти на минимум, в режиме “Dist”.

Демка. В начале гитара без эффекта, затем с эффектом и потом кручением ручек FREQ и WIDE
deq-700.mp3

Ну, что ещё можно рассказать про эту педальку? По мне так - имеет право быть.


[ Редактирование 20.07.2018, 04:05 ]
Наверх
PM
Я-Ха
02.06.2018, 11:41

oleUm™

Зарегистрирован: 04.06.2007, 15:11
Местонахождение: Санкт-Петербург
Сообщений: 23247
OldPilot, спасибо! Очень познавательно.

МАЙ МУZЕУМ
oleUm™

и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то".
Наверх
Сайт PM
Svetliy_metall
02.06.2018, 12:33

ID пользователя #2738
Зарегистрирован: 27.09.2011, 23:59
Местонахождение: Вологда (Вельск)
Сообщений: 2829
Спасибо Вам большое! Шикарная работа, сегодня буду срисовывать лейку и попробую спаять, спасибо еще раз!

Отечественная рок-музыка незаслуженно преданная забвению. [link]
Наверх
Сайт PM
wk
02.06.2018, 12:34

ID пользователя #6459
Зарегистрирован: 31.10.2014, 13:04
Местонахождение: Екатеринбург
Сообщений: 1075
Спасибо! Замечательный обзор.
Наверх
PM
Alex_Maestro
02.06.2018, 13:34

ID пользователя #2904
Зарегистрирован: 20.12.2011, 10:45
Местонахождение: Электросталь, Московская обл.
Сообщений: 2211
Большое спасибо!

Коллеги! Я собираю сканы тематических паспортов, бумажек, вкладышей, пакетов от струн и всего нашего. Поэтому, если кто может, пришлите на почту скан в максимальном разрешении и расположенном на листе А4 для наилучшего дальнейшего масштабирования. Вот соответствующая тема: [link]
Виш лист: [link]

[link]
Библиотека сканов
Наверх
Сайт PM
swin
02.06.2018, 14:22

ID пользователя #3452
Зарегистрирован: 21.10.2012, 09:43
Местонахождение: Воронеж
Сообщений: 2913
А что за гитара у Вас?

Песенки
[link]
Наверх
Сайт PM
OldPilot
02.06.2018, 16:42

ID пользователя #9404
Зарегистрирован: 28.02.2018, 12:40
Местонахождение: Москва
Сообщений: 59


Гитарки у меня, к сожалению, ноу-неймовские, совсем простые. А демка сделана на семпле, взятом с интернет-просторов.
Наверх
PM
Skyworker79
02.06.2018, 17:34

ID пользователя #4175
Зарегистрирован: 18.10.2013, 15:25
Местонахождение: Москва, Подрезково
Сообщений: 4669
Зачёт!

Ищу Верхнюю часть чехла на Jolana Kolor/Rubin Bas.В идеале-синего цвета,крышку ЛЕЛЬ ДД(красную), октавер ЛЕЛЬ ,а также педали 180-ой серии ЛЕЛЬ.

Мой Wish List
[link]

[link]
Библиотека Skyworker79

[link]
Подборка сканов Skyworker79

[link]
Моё скромное собрание
Наверх
PM
Lebowski
04.06.2018, 07:02

ID пользователя #692
Зарегистрирован: 08.10.2008, 02:02
Местонахождение: Екатеринбург
Сообщений: 428
Была возможность поиграть как минимум на двух таких педалях, насколько понял, было две их формации, ранняя и поздняя, отличаются стилем надписи. Поздняя сделана попроще и с пластиковыми разьемами, по звуку не особо впечатлила, может, что была неисправна. А вторая, ранняя, что на фото... Что могу сказать? Один из лучших перегрузов, для того чтобы играть олдскульный хэви\трэшмет. Из тех, что попадались. За статью спасибо!

Когда-то мы играли по подвалам, в гаражах.
Слыхали о Sex Pistols, слыхали о Битлах.
Я помню это время, ни слова не соврал
В те годы я играл на бас гитаре "Урал" (с) Карантин
Наверх
Сайт PM
Gess
04.06.2018, 10:13

ID пользователя #7631
Зарегистрирован: 09.11.2016, 08:44
Местонахождение: Челябинск
Сообщений: 3069
а она сильно шумная?

И ни за что не доживём до пенсий,
Мы Сид и Нэнси Сид и Нэнси..
Наверх
PM
OldPilot
05.06.2018, 14:39

ID пользователя #9404
Зарегистрирован: 28.02.2018, 12:40
Местонахождение: Москва
Сообщений: 59
Шумность - я бы сказал умеренно, как любой среднестатистический дисторшен. Чем больше ручку "искажения" крутишь, тем шумнее.
Наверх
PM
Skyworker79
06.06.2018, 11:09

ID пользователя #4175
Зарегистрирован: 18.10.2013, 15:25
Местонахождение: Москва, Подрезково
Сообщений: 4669
А нет ли под рукой Heavy metal HM-3 Гамма (Ерасов)? Для сравнения?
Я не специалист.Насколько их внутренний мир схож?





Ищу Верхнюю часть чехла на Jolana Kolor/Rubin Bas.В идеале-синего цвета,крышку ЛЕЛЬ ДД(красную), октавер ЛЕЛЬ ,а также педали 180-ой серии ЛЕЛЬ.

Мой Wish List
[link]

[link]
Библиотека Skyworker79

[link]
Подборка сканов Skyworker79

[link]
Моё скромное собрание
Наверх
PM
Gess
06.06.2018, 13:45

ID пользователя #7631
Зарегистрирован: 09.11.2016, 08:44
Местонахождение: Челябинск
Сообщений: 3069
У меня есть гамма, но буду дома через неделю где-то.
Осваиваю пивные точки Волгограда.

И ни за что не доживём до пенсий,
Мы Сид и Нэнси Сид и Нэнси..
Наверх
PM
OldPilot
06.06.2018, 14:19

ID пользователя #9404
Зарегистрирован: 28.02.2018, 12:40
Местонахождение: Москва
Сообщений: 59
На мой взгляд - совершенно не схож.
Если речь идёт про чёрную гамму НМ-3, то это же вроде как клон боссовской Metal Zone?
Наверх
PM
Svetliy_metall
06.06.2018, 15:18

ID пользователя #2738
Зарегистрирован: 27.09.2011, 23:59
Местонахождение: Вологда (Вельск)
Сообщений: 2829
У черной гаммы мутно-мыльный-бубнящий звук. Это клон босс хэви метал.
Товарищу поменял несколько фильтров, и звук хотя бы чуть чуть стал соответствовать названию

Отечественная рок-музыка незаслуженно преданная забвению. [link]
Наверх
Сайт PM
Gess
07.06.2018, 01:02

ID пользователя #7631
Зарегистрирован: 09.11.2016, 08:44
Местонахождение: Челябинск
Сообщений: 3069
Да, звук к гаммы гуано.

И ни за что не доживём до пенсий,
Мы Сид и Нэнси Сид и Нэнси..
Наверх
PM
djdollar
07.06.2018, 02:09

ID пользователя #6785
Зарегистрирован: 25.04.2015, 11:12
Местонахождение: Пущино, Московская обл.
Сообщений: 578
Gess,
заползай к пивзаводу Пивовар, что находится напротив элеватора и памятника Североморцам, есть там пиво "Стремянное" - по соотношению цена-качество самое лучшее, что я летом покупаю ))))

Мой вишлист
[link]
Наверх
PM
Gorbynkov
17.07.2018, 03:18

ID пользователя #7064
Зарегистрирован: 26.10.2015, 04:39
Местонахождение: Адлер
Сообщений: 2045
Кому живую?
[link]



Обменно-торговый фонд [link]
Наверх
Сайт PM
effg77
29.08.2018, 18:38
ID пользователя #9643
Зарегистрирован: 29.08.2018, 18:18
Местонахождение: Калуга
Сообщений: 1
[quote]
Кому живую?
[link]


[/quote1535582284]

Уже у меня)))

папа Джонни
