СТЕЛЛА значит "Звездная"
Tormentor, 13.02.2016, 11:46

СТЕЛЛА значит "Звездная"


Синонимы имени Стелла: Эстелла, Эстел, Эстель, Эстрелья, Эстела, Эштрела, Эстрела, Эштела, Эстела, Стела. Краткая форма имени Стелла: Стелка, Эсси, Эстрельита, Эстелита, Лита, Эсте, Эштрелинья, Эстрелинья, Эштелинья, Эстелинья, Тела, Телинья, Стельця, Стелька, Стелюся, Стелина.

Имя Стелла – это латинское имя, образовано от «stellar», что в переводе означает «звездная». В европейских странах у имени Стелла есть аналоги. Так в Англии девочку назовут либо Стелла, либо Эстелла или же Эстел, во Франции – Эстель, в Испании – Эстрелья, Эстела, в Португалии – Эштрела (Эстрела), Эштела (Эстела), в Чехии – Стела. В Германии, Греции, Польши, Украине употребляется само имя Стелла. В русском языке употребляется уменьшительно-ласкательная форма имени Стелка.





Произведение мастеров фабрики клавишных инструментов Ростов-Дон, стало для меня отправной точкой в изучении советских гитар. Именно со Стеллы началась моя коллекция, и мне до сих пор удивляет, что эта замечательная модель не сыскала такой популярности, как те же Уралы и Тоники, хотя по многим параметрам им не уступает. Впрочем, причины вполне ясны, и одна из них – это сравнительно незаметные изменения в комплектации и внешнем виде. На этом я также хотел бы заострить внимание, составляя эту статью.

Сперва рассмотрим инструмент более детально.
Ликбез по гитаре можно получить из общего обзора в МУZЕУМ'е. Далее позаимствую оттуда некоторые выдержки с иллюстрациями.
"...тонкая дека из стандартного мебельного щита на основе бука, покрытого чёрным полиэфирным лаком. Буковый же гриф с небольшими аккуратными ладами и накладкой, фанерованной шпоном красного дерева, крепится к корпусу тремя винтами, проходящими через спрятанный под шильдиком небольшой треугольный некплейт и ввинчивающимися в замурованную под накладкой металлическую пластину.Мензура - 650 мм..."




Подобное крепление реализовано и на других Ростовских моделях.

"...типовой для всех электрогитар НПО "КАВКАЗ" роликовый бридж с возможностью точной подстройки мензуры установлен на одном основании с сурдиной, призванной создавать эффект "банджо"...


Сурдина, на первый взгляд, имеет непростую механику, на самом деле все очень просто: к центру корытца приклепана плоская пружина. За счет продольного сжатия, корытце может находиться или в верхнем положении (прижато к струнам), или в нижнем (прижато к основанию). Сжатие пружины происходит за счет того, что расстояние между винтами основания, меньше, чем расстояние между отверстиями пружины, в результате чего она всегда находится в форме дуги.
Что касается самого эффекта, по моему мнению реализовано вполне удачно. Пример звучания можно услышать в видео в конце статьи.





Не секрет, что многие детали и узлы были скопированы с японских моделей. Смотрим и узнаем - DOMINO Californian 1968.







Тремоло, рычаг и его крепления скопированы один в один. Также узнаваем дизайн датчиков, крышки бриджа и переключателей.

Форма корпуса, и особенно головы грифа, вероятнее всего, была позаимствована у популярных моделей Fender - Jazzmaster и Jaguar:





Электрическая схема, не буду скрывать, заинтриговала меня с ходу своей нестандартностью, и, по моему мнению, тоже реализована достаточно интересно. Особенно впечатляюще эффект звучит через наушники.



"...два ближних к грифу имеют сдвоенные катушки для съёма 1-2-3 и 4-5-6 струн соответственно. Левый блок небольших ползунков прозаически коммутирует соответствующие звукосниматели, причём сигналы с 1 и 3 датчиков идут в левый канал, а с 2 и 4 - в правый. При этом, в зависимости от положения самого верхнего левого переключателя (т.н. "стерео режимы Т и С"), 1 и 2 звукосниматели подключаются либо целиком, либо в них используется лишь одна катушка - для 4-5-6 струн в первом, и для 1-2-3 струн во втором. Верхний правый ползунок переключает режимы "стерео" и "моно", а второй и третий включают обрез НЧ, соответственно, на 1-3 и 2-4 звукоснимателях (при этом, вне зависимости от положения выключателей 3 и 4 датчиков, при включении фильтров их сигналы с зарезанными НЧ подаются каждый в свой канал). Собственно, вся идеология СТЕЛЛЫ построена на комбинировании двух пар датчиков, поскольку для каждой пары свои регуляторы тембра и громкости (соответственно, второй и третий потенциометры для пары 1-3 и четвёртый и пятый для пары 2-4). Самый верхний потенциометр регулирует стереобаланс..."

К большому сожалению, из-за невысокого интереса к модели, очень мало информации по привязке серийных номеров к датам на деталях, поэтому некоторые диапазоны производства указаны мной очень приблизительно. Но ситуация поправима, при появлении новых данных можно будет внести коррективы в статью.

Условно, время производства Стеллы можно поделить на 3 периода:

1) Ранний период, 1980-1983. Диапазон серийных номеров 0-18000. Характерные особенности – алюминиевые ручки потенциометров, цвета пикгарда – красно-коричневый перламутр, оранжевая искра, красная искра. Артикул на некплейтах в основном Н-2Р.

Ранние ручки


Датчики ранние - датированы 1983 годом


Пикгард ранний


2) Средний период, 1984-1990. Диапазон серийных номеров 18000-30000. Датчики в металлических корпусах постепенно меняются на пластмассовые. Преобладающие цвета пикгарда – белый, синий перламутр, красная, желтая искра. Артикул - 428Р. Ручки потенциометров – пластмассовые, составные, из трех частей: основания из хромированного черного пластика, колпачка, и вставыша. Колпачок держится на основании только за счет трения, вследствие чего часто теряется.












Пикгард "среднего" периода


3) Поздний период, 1990-1993. Диапазон серийных номеров 30000-35000. Датчики только в пластиковых корпусах. Цвета пикгарда – красный, синий, зеленый перламутр. Ручки двух видов - из двух частей – основание из черной пластмассы, колпачок резиновый, и цельнопластиковые, предельно упрощающие процесс их изготовления. Кроме того, в схеме использованы нестандартные переменники. Артикул - 428Р или 428Р/C-11. Иногда, вместо традиционных алапаевских колков, в поздний период ставились пластиковые «капельки» с черными или белыми бутонами.






Ручки цельнопластиковые



Маркировка на датчиках позднего периода - 1991г


Резисторы позднего периода


Ручки сборные, с резиновыми колпачками

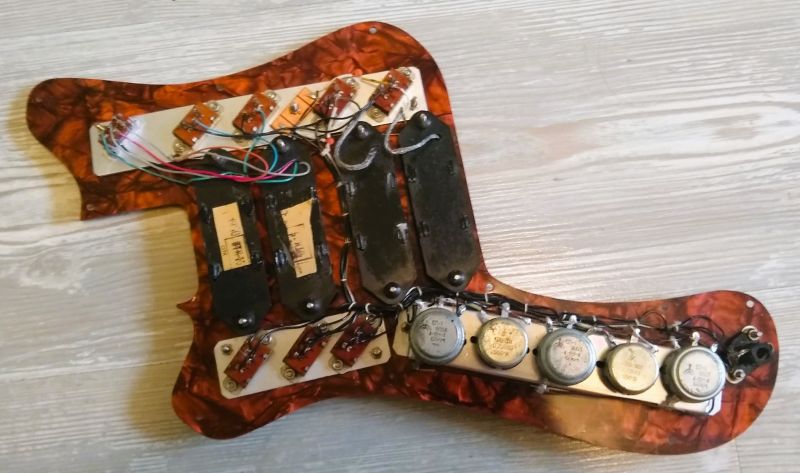

Датчики в разобранном виде:




















Стандартная комплектация Стеллы - Чехол, ремень, паспорт, анкерный ключ. Традиционно, найти их весьма непросто.












Выдержка из сохранившегося мануала:














Хронология изменения цвета пикгарда:

Коричневый мрамор, ранний


Оранжевая искра, ранний


Красная искра, средний


Желтая искра, средний


Белый мрамор, средний


Синий мрамор, поздний


Коричневый мрамор, поздний


Красный мрамор, поздний


Зеленый мрамор, поздний

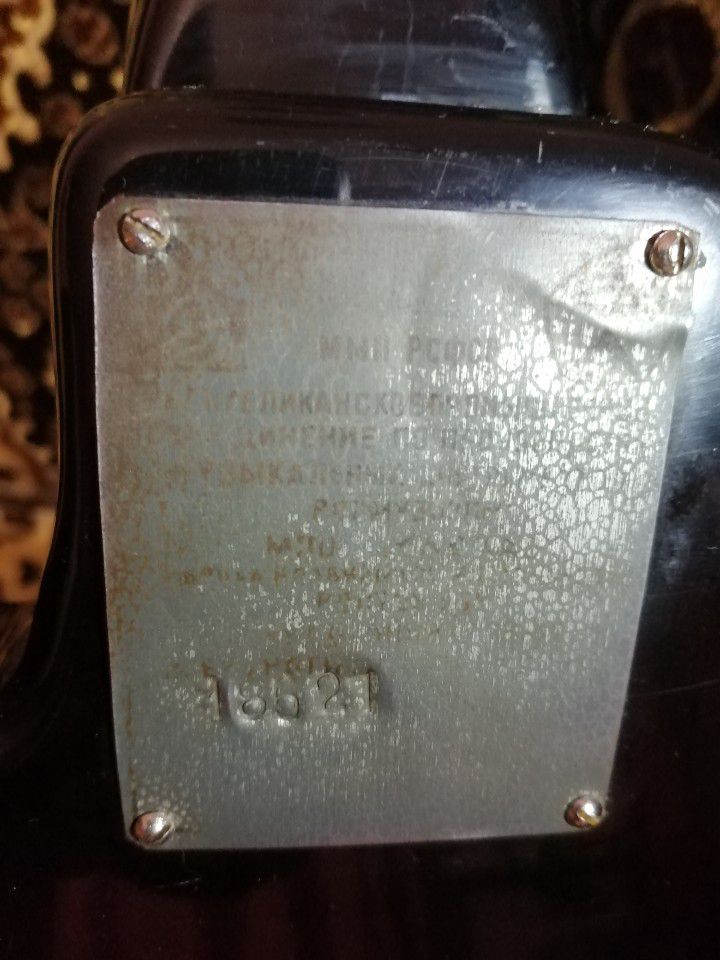

А вот так некплейты менялись со временем

















Кроме этих явных признаков, по которым можно провести группирование, есть нестандартные. Например, недавно обнаруженная группа гитар с пикгардами нестандартной комплектации. По большому счету, от оригинала ничем не отличается кроме использованния серых переключателей. Интересен также разброс датировки деталей: переменники 81-82 год, переключатели - 81, 83, 84 год, кондеры - 80-81 год. Номера стереодатчиков - *09444 и 006393.


















По моему мнению, задумка неплохая, в отличие от стандарнтых черных тумблеров, этими пользоваться гораздо удобнее, что, однозначно, можно было бы считать рационализацией. В итоге эта задумка так и осталась на уровне эксперимента, к которому периодически возвращались. На данный момент найдено 7 экземпляров с такими пикгардами, все они из разных временных периодов.

Еще одна малозаметная деталь – цвет логотипа на пере грифа. Замечены логотипы, нанесенные золотой краской и серебряной. Систему отследить сложно, т.к на большинстве фотографий эти отличия незаметны.





Также из области сказочной редкости – корпус, покрытый красным полиэфиром.

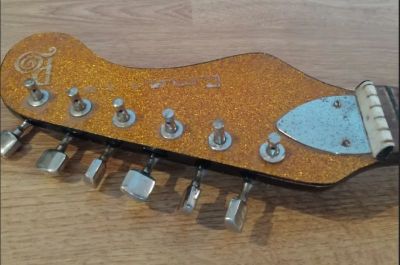

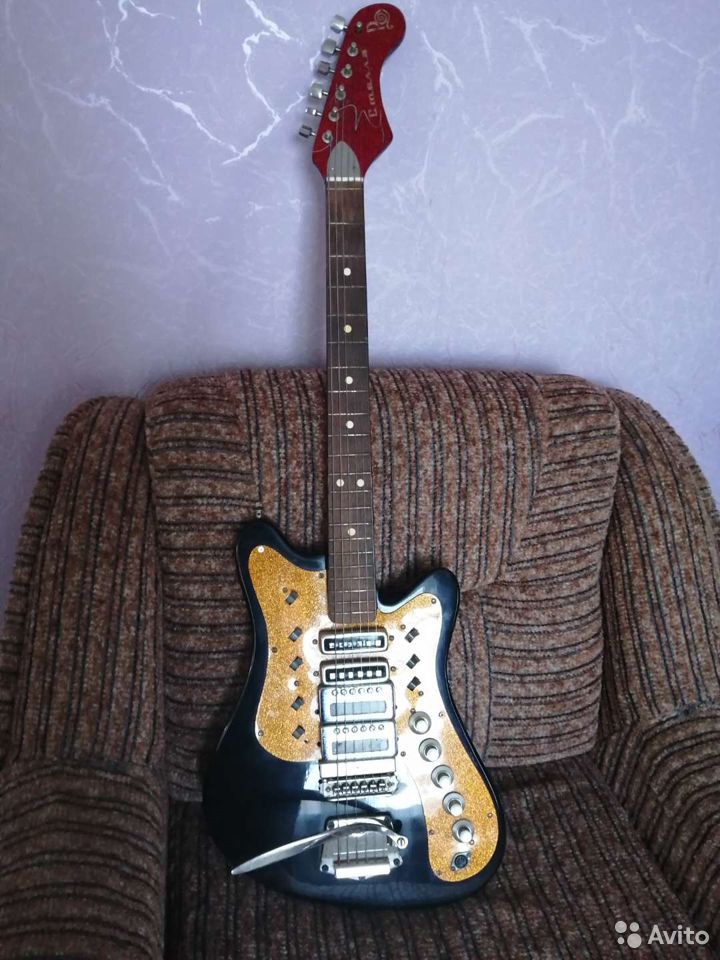

Два экземпляра обнаружены с красным искристым перлоидом на голове. Один из них - раннего периода, номер 5006

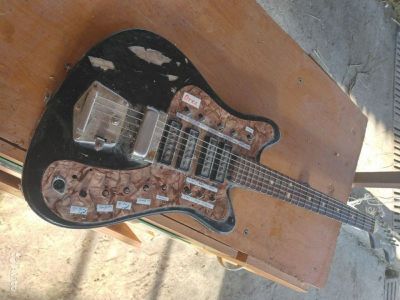

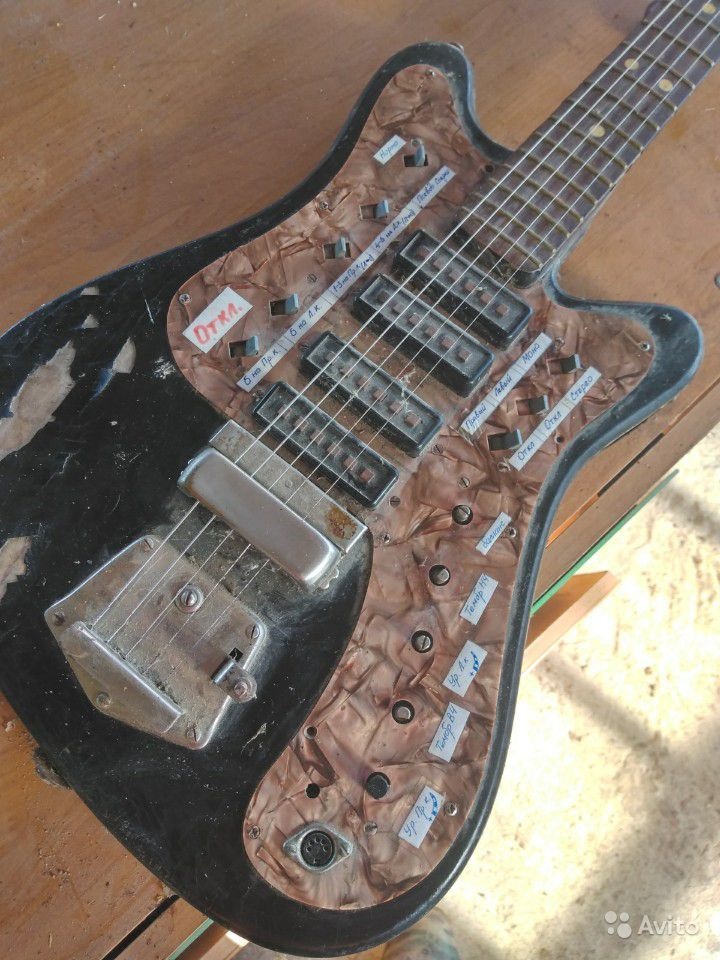

Несколько забавных примеров пионеринга, так часто вводящих в заблуждение даже опытных знатоков: кентавр, нестандарт, сапопальный пикгард.
И еще один мутант







Ну и напоследок, мини-обзор позднего экземпляра, прибывшего ко мне недавно из Башкирии.

Серийный номер 29276

Пикгард - красный мрамор. Материал накладки явно отличается от использованных ранее - темный, красноватый, твердый. Переключатели - нестандартные, серые. В отличие от других таких пикгардов, здесь применены декоративные подвижные крышечки из того же материала. Датировки на внутренней стороне тумблеров - 11.89, 03.90









Датировка с внутренней стороны датчиков - май-июнь 1991





Из особенностей - пластиковые антабки, применяемые на других ростовских моделях.





Вместо одной из втулок кто-то поставил загнутую копеечную монету. Датирована 1990-м годом.







Поверхность смягчающего материала сурдины отличается от традиционной



К сожалению, в комплекте не было ни паспорта, ни других бонусов. Зато осталась бирка в чехле. Датирован 1990-м годом





Общее впечатление об экземпляре. Хорошая сохранность дает о себе знать - отличное состояние ЛКП и ладов, комплектность, что не может не радовать. Не смотря на приближающийся закат производства - по датам на запчастях это не позднее середины 1991 года, качество производства и сборки на отличном уровне. Еще раз повторюсь, применение нетрадиционных серых тумблеров, положительно сказывается на удобстве эксплуатации. Резиновые колпачки на ручках дают тот же результат. Геометрия грифа и корпуса изменений не претерпела, это та же отлично подходящая для игры модель, что и в самом начале производства, да и во всех отношениях одна из лучших моделей, производившихся в СССР.
Лучший пример звучания Стеллы, сигнал записан в двухканальном режиме. Спасибо Линасу.



А это очередная загадка для матерых форумчан-)




Re: СТЕЛЛА значит "Звездная"
Skyworker79, 13.02.2016, 12:07

Спасибо,Владимир!Еще немного света пролилось на столь темное и запутанное дело,как систематизация советских электрогитар!
Насчет колков на поздних Стеллах-такие-же ставили и на поздние Аэлита-2.А пример звучания очень хороший еще был в исполнении Юрия"Cort"

Re: СТЕЛЛА значит "Звездная"
Я-Ха, 13.02.2016, 12:32

Отлично, спасибо большое!

Встречается ещё два типа некплейтов.

Вот такой, на красной жести с вымаранным Знаком качества:




И с вот таким написанием названия модели:



Re: СТЕЛЛА значит "Звездная"
Я-Ха, 13.02.2016, 12:48

И огромная просьба: Владимир, перетащите пожалуйста в свою статью всю необходимую инфу из тех тем, на которые Вы ссылаетесь. Пусть у нас, наконец-то, в одном месте буддет ВСЯ информация по этим гитарам - и схема, и характеристики и нестандартная комплектация с картинками. Этот инструмент, согласитесь, заслуживает полного качественного материала.

И фотки тремоло и замороченного крепления рычага, и бридж с демпфером, и антабки - всё это тоже нужно сюда впихнуть.

На все т.н. "авторские права" можете забить - Администрация даёт добро

Re: СТЕЛЛА значит "Звездная"
Skyworker79, 13.02.2016, 12:53

Может быть не в тему,НО между прочим Знак Качества добавлял к стоимости 10% и выдавался он на срок от двух до трех лет.Посмотрите на стоимость инструмента со Знаком и без него(замазанный)-242 рэ против 210!

Re: СТЕЛЛА значит "Звездная"
Я-Ха, 13.02.2016, 12:55

"Ну, Джон, ты - голова!" (с)

А я всё думал, с чего это цена снизилась? Позор мне!

Re: СТЕЛЛА значит "Звездная"
diesell71, 13.02.2016, 13:01

Поддерживаю. Если нужны еще фото - скажите. Пусть все будет в одном месте.

Re: СТЕЛЛА значит "Звездная"
Skyworker79, 13.02.2016, 13:07

Я-Ха!Голова -ты!А я так,погулять вышел:) Мне это полчаса назад в голову пришло.Смутило меня,что Знак замазывать стали.Ну и порылся в информации...

Re: СТЕЛЛА значит "Звездная"
Tormentor, 13.02.2016, 13:10


Я-Ха Цитата ...

И огромная просьба: Владимир, перетащите пожалуйста в свою статью всю необходимую инфу из тех тем, на которые Вы ссылаетесь.


Не вопрос=)

Re: СТЕЛЛА значит "Звездная"
Тот_самый_АМ, 14.02.2016, 07:52

Встречалась ещё одна красная Стелла на просторах форума, без отверстий под бридж (точнее пластину). Не помню чем дело закончилось.
Интересно было почитать, надо бы свою перевосстановить.

Re: СТЕЛЛА значит "Звездная"
Lebowski, 14.02.2016, 09:32

Жаль, не держал в руках, интересная гитара. За статью респект!

Re: СТЕЛЛА значит "Звездная"
bay, 02.03.2016, 19:44

Не знаю откуда такая инфа, но в Испанском удвоенная L (ll) читается как "я"\"йя" то есть "Эстрея" или "Эстрейя", это всех по началу сбивает с толку аж две "л" в слове и ни одна из них как "л" не произносится.
ЗЫ: нет таких чипсов "эстрелла" есть "эстрейя" ибо слово не английское по английски читать не нужно))
Пруф; [link]

Re: СТЕЛЛА значит "Звездная"
VP, 02.03.2016, 22:08

Отличная грамотная статья. Спасибо!

Re: СТЕЛЛА значит "Звездная"
MHz, 09.03.2016, 02:53

Замечательная статья, интересно было прочитать. Мне нравятся Стеллы, но пока ни одной не довелось заполучить.

Re: СТЕЛЛА значит "Звездная"
stradivari72, 09.03.2016, 03:03

Как то мы с Дмитрием (VP), зажравшись тематическими запчастями в закромах, выясняли что первые алюминиевые ручки были разные по геометрии(в частности толщина юбки), но относится ли это к каким-то временным промежуткам производства даже не возьмусь не то что утверждать а даже заикнуться))

Re: СТЕЛЛА значит "Звездная"
Tormentor, 09.03.2016, 03:32

stradivari72 Цитата ...

Как то мы с Дмитрием (VP), зажравшись тематическими запчастями в закромах, выясняли что первые алюминиевые ручки были разные по геометрии(в частности толщина юбки), но относится ли это к каким-то временным промежуткам производства даже не возьмусь не то что утверждать а даже заикнуться))


Такое было, тоже наблюдал=))

Re: СТЕЛЛА значит "Звездная"
, 12.03.2016, 13:17

Гитара неплохая, только конструкторская ошибка в электронике, должно быть разъёма, хочешь играй в моно-режиме хочешь в стерео, человек пришёл играть в клуб а там нет разъёмов нужных, на Гибсон Люсиль всё сделано грамотно один джек стерео выход, другой моно и друг от друга они не завсит. А статья полезная, спасибо.

Re: СТЕЛЛА значит "Звездная"
diesell71, 12.03.2016, 13:26

Спорно, Стелла прекрасно звучала по обычному моношнуру. Естественно лишаясь при этом стереозвучания. А ненужных разъемов быть не могло: ДИН 5 тогда царствовал во всей аппаратуре. Да и переходник спаять вопрос 15 минут.

Re: СТЕЛЛА значит "Звездная"
Tormentor, 12.03.2016, 13:53

Record Цитата ...

Гитара неплохая, только конструкторская ошибка в электронике, должно быть разъёма, хочешь играй в моно-режиме хочешь в стерео, человек пришёл играть в клуб а там нет разъёмов нужных, на Гибсон Люсиль всё сделано грамотно один джек стерео выход, другой моно и друг от друга они не завсит. А статья полезная, спасибо.


Никакой ошибки нет. Есть переключатель моно-стерео. Для моно пойдет обычный кабель. Для стерео надо уже специализированный. Джек ведь тоже в стерео-режиме усложняется.

Re: СТЕЛЛА значит "Звездная"
shock07, 12.03.2016, 14:01

Record Цитата ...

Гитара неплохая, только конструкторская ошибка в электронике, должно быть разъёма, хочешь играй в моно-режиме хочешь в стерео, человек пришёл играть в клуб а там нет разъёмов нужных, на Гибсон Люсиль всё сделано грамотно один джек стерео выход, другой моно и друг от друга они не завсит. А статья полезная, спасибо.

Ну как то в стелловские времена не больно то по клубам со своими гитарами и ходили))) Да и под понятия клуба обычно попадал ДК)))

Re: СТЕЛЛА значит "Звездная"
, 05.07.2016, 14:13

Подскажите, пожалуйста, а каким образом на схеме разъем подключения паяется к машинке? машинка - это система тремоло? или я не так понял. Дело в том что через корпус к ней не подобраться

Re: СТЕЛЛА значит "Звездная"
StariyDed, 05.07.2016, 15:34

Насколько я помню, в конструкции данной гитары не предусмотрено подключение металлических частей машинки вибрато (струнодержателя, и бриджа к шине общего провода...
Сделать это можно, но...это будет нарушением аутентичности.
Если есть желание избавится от фона, то можно прокинуть от выходного разъёма (2-й контакт) проводок под пикгардом до бриджа...Это малый грех...и всегда можно вернуть всё обратно.

Re: СТЕЛЛА значит "Звездная"
, 05.07.2016, 16:07

на данной схеме указано что нужно припаять к машинке средний контакт на разъеме.
взялся перепаивать. этот проводок был оторван, но к чему его паять исходя из этой схемы?...

Re: СТЕЛЛА значит "Звездная"
diesell71, 05.07.2016, 16:18

Средний контакт на разъеме - это и есть контакт №2. Дело в том, что нумерация контактов не совпадает с их физическим расположением. На DIN 5 нумерация такова 1 - 4 - 2 - 5 - 3.

Как Вам уже сказали у Стеллы машинка (она же вибрато, она же тремоло) не землилась изначально. В корпусе не предусмотрены каналы для него. И "земляной" провод можно пропустить поверх пикгарда на гайку бриджа.

Re: СТЕЛЛА значит "Звездная"
Mozi, 29.11.2016, 15:53

А так Стелла выглядит внутри. Круглая шайба из латуни, Толщина 5-6мм. Так что, затягивая гриф,- будьте предельно осторожны!!!!!!
1) велик риск сорвать резьбу в мягкой латуни.
2) Если винт будет хотя-бы немного длиннее чем нужно, он выдавит накладку, потому что между накладкой и шайбой нет никакого зазора. (на моей гитаре так и произошло)

Еще обратите внимание, между шайбой и накладкой была проложена бумажка и она не способствовала склейке грифа и накладки в этом месте....










Re: СТЕЛЛА значит "Звездная"
Nik, 30.11.2016, 05:26

Одна из самых красивых СССРовских гитар.Особенно в белом перламутре.
Вопрос к обладателям паспортов - есть ли к Стелле мануал по управлению многочисленными ручками/переключателями?
На Аэлиту вот встречал,а на Стеллу нет.
Скан,если найдется,будет здесь очень кстати.
Автору респектище за глубокий статей!


Re: СТЕЛЛА значит "Звездная"
Я-Ха, 30.11.2016, 05:36

Коль, ты меня пугаешь всё больше и больше... Для кого собран архив документов?? [link]

Re: СТЕЛЛА значит "Звездная"
Nik, 30.11.2016, 06:05

Вот опять ты меня посылаешь...
А я за народ пекусь.
Я ж хотел,чтоб именно здесь сей листок был размещен.
К примеру,надыбал человек Стеллу отпионеренную,из чисто девичьего любопытства зашел к нам, статей почитал,фото посмотрел,увидел какая она красивая в оригинале и как офигенно звучит.
Вник в мануал,в итоге понял,зачем у ней столько крутилок/вертелок,не испугался трудностей и погнал ее в оригинал восстанавливать.
А без понимания назначения сложносочиненных крутилок,вкорячит хамб,раскрасит из баллона и хана еще одной Стелле.
И мы с тобой,Яков,будем в этом виноваты!Ибо не убедили пионЭра!
(Это я продолжаю тебя пугать)


Re: СТЕЛЛА значит "Звездная"
Chapt, 30.11.2016, 06:29

Перечитав эту статью сейчас вспомнил - что когда-то были фото Стеллы с искристой головой грифа и Люберецкими звукоснимателями! Но фото такой пробегали лишь один раз и лет 5 назад. К сожалению, не смотря на то, что сохранял себе на компьютер не сохранились.

Re: СТЕЛЛА значит "Звездная"
Я-Ха, 30.11.2016, 06:32

С искрой на голове фотки у меня вроде лежат дома на компе, выложу. А вот за люберецкие звучки - не помню такого...

Re: СТЕЛЛА значит "Звездная"
OLEGMAN68, 30.11.2016, 06:54

Вот эта наверно




Re: СТЕЛЛА значит "Звездная"
Tormentor, 30.11.2016, 07:09

Chapt Цитата ...

Перечитав эту статью сейчас вспомнил - что когда-то были фото Стеллы с искристой головой грифа...


В статье же есть про это...

Re: СТЕЛЛА значит "Звездная"
Tormentor, 30.11.2016, 07:26

Nik Цитата ...

Вопрос - есть ли к Стелле мануал по управлению многочисленными ручками/переключателями?



Спасибо за сигнал, Яхе за ссылку. Добавил в статью

Re: СТЕЛЛА значит "Звездная"
Chapt, 30.11.2016, 07:26

Tormentor Цитата ...

Chapt Цитата ...

Перечитав эту статью сейчас вспомнил - что когда-то были фото Стеллы с искристой головой грифа...


В статье же есть про это...

Имел в виду воспоминание о едином экземпляре гитары Стелла на которой были одновременно оба признака - редкая искристая голова и Люберецкие звукосниматели, которых в данном обзоре нет.

Re: СТЕЛЛА значит "Звездная"
Chapt, 30.11.2016, 07:30

Имею в виду такие звукосниматели:
Я-Ха Цитата ...

6. Сингл Люберецкого завода ЭМИ для шестиструнной гитары. Устанавливался на гитары ЭЛГАВА, ТОНИКА Баянная, АЭЛИТА Баянная, ТОНИКА Ростовская, АЭЛИТА Ростовская, АЭЛИТА Орджоникидзе, КРУНК-АЭЛИТА. На раннем этапе крышки были зафиксированы небольшим винтиком, от которого в более поздние годы отказались, вследствие чего большАя часть кожухов канула в Лету (впрочем, существует версия, что часть этих звукоснимателей изначально ставились "голыми").



Как видите внутри у них по 2 магнита и они вполне могли быть с двумя катушками для стерео-эффекта на Стелле.

Более того, возможно именно эта особенность их конструкции и спровоцировала возможность создания стерео-гитары.

И в догонку - Стелла и ЭГ Урал примерно одного года разработки, а на прототипе ЭГ Урал, как мы помним стояли именно Люберецкие синглы.

Re: СТЕЛЛА значит "Звездная"
Tormentor, 30.11.2016, 07:44

Chapt Цитата ...

Имел в виду воспоминание о едином экземпляре гитары Стелла на которой были одновременно оба признака - редкая искристая голова и Люберецкие звукосниматели, которых в данном обзоре нет.


Сдаётся мне, джентльмены, это была… пионерия.

Re: СТЕЛЛА значит "Звездная"
Я-Ха, 30.11.2016, 07:47

Chapt Цитата ...

на прототипе ЭГ Урал, как мы помним стояли именно Люберецкие синглы.

???????

Re: СТЕЛЛА значит "Звездная"
Chapt, 30.11.2016, 07:51

Я-Ха Цитата ...

Chapt Цитата ...

на прототипе ЭГ Урал, как мы помним стояли именно Люберецкие синглы.

???????

Ы?
[link]

Re: СТЕЛЛА значит "Звездная"
Я-Ха, 30.11.2016, 08:01

Жуть во мраке...

Re: СТЕЛЛА значит "Звездная"
Yarnichin, 30.11.2016, 08:07

А что за ручки?

Re: СТЕЛЛА значит "Звездная"
Tormentor, 30.11.2016, 08:43

[quote]
Я-Ха Цитата ...

Chapt Цитата ...

на прототипе ЭГ Урал, как мы помним стояли именно Люберецкие синглы.

???????

Ы?
[link]
[/quote1480513103]

А почему прототип-то, если это 82 год?

Re: СТЕЛЛА значит "Звездная"
Chapt, 30.11.2016, 09:06

[quote]
[quote]
Я-Ха Цитата ...

Chapt Цитата ...

на прототипе ЭГ Урал, как мы помним стояли именно Люберецкие синглы.

???????

Ы?
[link]
[/quote1480513103]

А почему прототип-то, если это 82 год?
[/quote1480514766]
Ответил вам в теме про сабж.

Re: СТЕЛЛА значит "Звездная"
Я-Ха, 30.11.2016, 09:11

Потому, что в советское время цифровых фотоаппаратов не было и процесс съёмки был лотереей. Поэтому каждой удачной фотографией заводского фотографа дорожили и старались максимально отдалить момент, когда придётся делать новую.

В паспортах гитар использовали фотографии, которые были сделаны на момент оформления изделия в производство. Так было и с рекламной продукцией, буклетами и проспектами (которых было мало, но они были). Поэтому в НИКТИМПовском "Каталоге" для иллюстрации выпускаемой продукции использованы фото опытных образцов из фотоархива института.

У немцев, кстати, было то же самое: они на новые модели делали новые страницы в каталоги, а старые использовали уже имеющиеся, даже год не правили.

Так что это, видимо, один из самых ранних вариантов УРАЛа.

Re: СТЕЛЛА значит "Звездная"
Skyworker79, 28.09.2017, 13:54

Маленькая заметочка в журнале "Новые товары" 5/1978 : Экспертный совет одобрил и утвердил (к выпуску) ... , стереофоническую электрогитару "Стелла" ...

Re: СТЕЛЛА значит "Звездная"
USSR1, 17.11.2017, 01:14

Mozi Цитата ...

...
2) Если винт будет хотя-бы немного длиннее чем нужно, он выдавит накладку, потому что между накладкой и шайбой нет никакого зазора. (на моей гитаре так и произошло)








Mozi а как снимали накладку на гриф с ладами?

Re: СТЕЛЛА значит "Звездная"
USSR1, 29.01.2018, 09:52

коллеги, поддается ли гриф Стеллы регулировке анкером, а то , прочитал в одном форуме, что только у Марии анкер в грифе работал, а во всех прочих электрогитарах СССР, он был фикцией, и со своими функциями не справлялся.
Замаячила на горизонте Стелла поздняя, с заметным прогибом грифа.. стоит ли связываться, или , в данном случает это "как мертвому припарки"? И какой размер гайки анкера в грифе Стеллы?

Re: СТЕЛЛА значит "Звездная"
Басист Кайф, 30.01.2018, 08:48

Гайка, если не ошибаюсь, под ключ на 8. Нужно немного обточить накидной ключ по кругу, подходит идеально.

С рабочестью анкера - лотерея. Когда работники ОТК внезапно трезвели, приходили на производство и устраивали прозвездон станочникам, которые забили болт на уплывшие настройки станка, в результате чего канал под анкер стал прямым как стрелы Купидона, анкер становился рабочим. Через пару недель настройка станка уходила и клепались гитары с прямым каналом под анкер. Лотерея.

В любом случае, инструмент потребует как минимум шлифовки и закатки ладов, моё мнение - любой старой гитаре, особенно советской, сначала крайне необходимо вынуть лады и отпрофилировать накладку. После чего лады таки сменить и как следует заторцевать. При профилировании уйдёт проблема 12 лада, а если до операции была выявлена недостаточность регулировки прогиба, можно снять побольше на первых ладах.

Проблема конкретно у Стеллы тут ещё и в другой плоскости. Накладка там фанерована, толщина фанеровки 0.5 мм, таким образом, в перепрофилировке мы ограничены весьма. Но в любом случае, овчинка выделки стоит: станет заметно лучше.

Re: СТЕЛЛА значит "Звездная"
Gess, 30.01.2018, 09:16

Ага, там шпон тонюсенький - сразу снимается.
И еще проблема Стеллы - накладка отслаивается в районе пятки - где пятак анкера заныкан
Так что сильно его затягивать - чревато. (своими руками обломал уже 3 гайки за год и у двух резьбу сорвал)
Кстаи, в Леруа есть анкерные гайки под м5,6,7. Высота 18мм. Готовая анкерная гайка! Дурок тольк насверлить на гранях

Re: СТЕЛЛА значит "Звездная"
Cort, 30.01.2018, 11:56

Родной анкерный ключ и его размер







Re: СТЕЛЛА значит "Звездная"
OLEGMAN68, 01.02.2018, 02:26

А вот похоже ещё один Японский родственник нарисовался. Я имею ввиду тремоло.




Re: СТЕЛЛА значит "Звездная"
USSR1, 01.02.2018, 06:14

Gess Цитата ...

Ага, там шпон тонюсенький - сразу снимается.
И еще проблема Стеллы - накладка отслаивается в районе пятки - где пятак анкера заныкан
Так что сильно его затягивать - чревато. (своими руками обломал уже 3 гайки за год и у двух резьбу сорвал)
Кстаи, в Леруа есть анкерные гайки под м5,6,7. Высота 18мм. Готовая анкерная гайка! Дурок тольк насверлить на гранях

а я купил по почте Стеллу, у которой накладка грифа оказалась так выдавлена наружу, что была отколота болтами крепления грифа ( после чего хитро приклеена на место). Вот боюсь второй раз налететь с грифом... который прогнут, а анкер дохлый.



Re: СТЕЛЛА значит "Звездная"
Skyworker79, 06.02.2018, 04:51

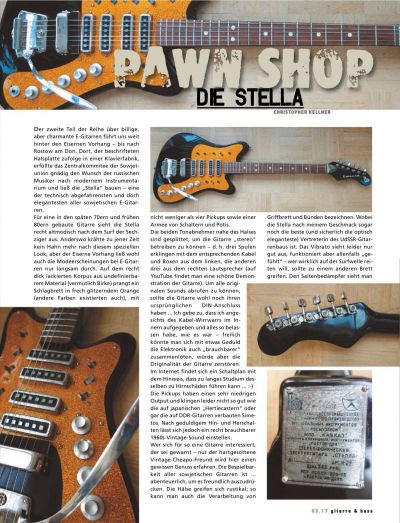

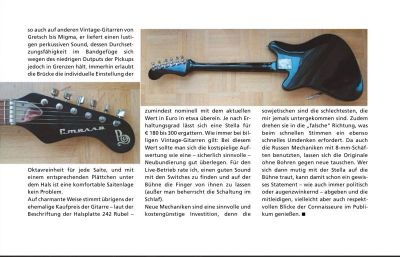

Статья из немецкого журнала "Гитары и басы" 3/2017





Re: СТЕЛЛА значит "Звездная"
Я-Ха, 06.02.2018, 05:09

Хренассе...

Re: СТЕЛЛА значит "Звездная"
Gess, 06.02.2018, 05:44

Чо фошисты пишут то?
Я только слово "щармант" разобрал

Re: СТЕЛЛА значит "Звездная"
stradivari72, 06.02.2018, 06:18

И как, продажи на ебэе подскочили?

Re: СТЕЛЛА значит "Звездная"
Skyworker79, 06.02.2018, 06:24

Надо спросить того,кто продает такие гитары там?)) Но,думаю, что все-таки нет. Наши гитары,в основном,продаются с территорий,входивших в СССР и покупатели"оттуда" не сильно горят желанием связываться с неизвестностью. ИМХО,конечно.

Re: СТЕЛЛА значит "Звездная"
Я-Ха, 06.02.2018, 06:32

А ты думаешь, МЫ тут все горим желанием связываться с неизвестностью при покупке этих гитар через полстраны у незнакомых торговцев??

Re: СТЕЛЛА значит "Звездная"
stradivari72, 06.02.2018, 06:35

Нууу, эт смотря какая гитара. Выложи туриста ну или хотябы мутные фотки самары и желающие с деньгами потянутся не взирая на расстояния и национальности

Re: СТЕЛЛА значит "Звездная"
Skyworker79, 06.02.2018, 06:36

Ну,по крайней мере ТУТ хотябы 50/50 )) И языкового барьера,практически,нет. Да и не стоят у нас наши гитары столько,сколько на Ибэях. За редкими исключениями.

Re: СТЕЛЛА значит "Звездная"
Skyworker79, 06.02.2018, 08:26

Для тех,кому понятнее на английском будет

The second part of the series about cheap but charming electric guitars leads us far beyond the Iron Curtain - as far as Rostov-on-Don. There, according to the labeled neck plate in a piano factory, the Central Committee of the Soviet Union graciously fulfilled the desire of Russian musicians for modern instrumentation and had the "Stella" built - one of the most technically freakish yet elegant of all Soviet electric guitars ,
For a guitar built in the late 70s and early 80s, the Stella looks quite old-fashioned after the surf of the sixties. Elsewhere there was no cock crowing at that time for that special look, but the Iron Curtain was probably slow to ignore the fad of electric guitars. On the rather thick body of undefinable material (presumably birch), a pickguard in sparkling orange (other colors also exist) is emblazoned
no less than four pickups and an army of switches and pots. The two pickups near the neck are split to operate the guitar "stereo" - d. H. three coils sound with the corresponding cable and speakers from the left, the other three from the right speaker (on YouTube you can find a nice demonstration of the guitar). To get all the original sounds,
should the guitar still have its original DIN connector ... I admit that I have
in the face of the cable clutter in the
abandoned and everything is so
I should have had it as it was - of course one could be patient
soldering the electronics together "more usable", but would destroy the originality of the guitar.
On the Internet there is a wiring diagram with the remark that too long study of the same can lead to brain damage ... The pickups have a very low output and sound unfortunately not as good as those on Japanese "Hertiecasters" or even the Simeons installed on DDR guitars. After patient switching back and forth, however, a decent 1960s vintage sound can be set. Those who are interested in such a guitar should be warned - only the hard-boiled vintage Cheapo friend will experience a certain pleasure here. The playability of all Soviet guitars is ... adventurous, to put it mildly. The necks are rustic; so you can also call the processing of fretboard and frets. The Stella is to my taste even the best (and certainly the most visually elegant) representative of the USSR guitar building. Unfortunately the vibrato only looks good, but at best it works "feeling" - if you really want to ride on the surf wave, you should reach for another board. The string fighter can be seen on other vintage guitars from Gretsch to Migma, he delivers a funny percussive sound, whose assertiveness in the band structure but limited because of the low output of the pickups. After all, the bridge allows the individual setting of
Octave purity for each string, and with a corresponding plate under the neck, a comfortable string position is no problem.
By the way, the former purchase price of the guitar is charming in a charming way - according to the inscription of the neck plate 242 rubles -
at least nominally roughly in line with the current value in euros. Depending on the degree of preservation, a Stella can be grabbed for € 180 to 300. As is always the case with cheap vintage guitars, with this value, one should think twice about the costly revaluation like a - certainly meaningful - reassignment. For the live operation I recommend to find a good sound with the switches and to keep their hands off the stage (unless you can control the circuit in your sleep).
New mechanics are a sensible and cost-effective investment, because the
Soviets are the worst I have ever found. In addition, they turn in the "wrong" direction, which requires a fast rethinking when fast tuning. Since the Russians also used 8-mm headsets, the originals can be exchanged for new ones without drilling. Anyone who bravely dares to go on stage with Stella can thus make a statement - however politi- cally or with a wink - and enjoy the pitying, but perhaps also respectful, gaze of the connoisseurs in the audience.
Перевод Гугл .

Re: СТЕЛЛА значит "Звездная"
Gess, 06.02.2018, 08:32

"...too long study of the same can lead to brain damage ... "
ишь, шельмы, верно подметили!

Re: СТЕЛЛА значит "Звездная"
Я-Ха, 06.02.2018, 09:57

Ну что - довольно дружественно написано (гугл-перевод перевода

Вторая часть серии о дешевых, но очаровательных электрических гитарах выводит нас далеко за пределы железного занавеса - до Ростова-на-Дону. Там, в соответствии с маркированной шейной пластинкой на фортепианной фабрике, Центральный Комитет Советского Союза любезно выполнил желание русских музыкантов для современного инструментария и построил «Стелла» - один из самых технически причудливых, но изящных из всех советских электрических гитары,
Для гитары, построенной в конце 70-х и начале 80-х годов, Стелла выглядит довольно старомодно после приключения шестидесятых. В другом месте не было петуха, кричащего в то время для этого особого вида, но Железный Занавес, вероятно, медленно игнорировал причуду электрических гитар. На довольно толстом теле неопределяемого материала (предположительно, березы) нарисован пикап в сверкающем апельсине (существуют и другие цвета)
не менее четырех пикапов и армии переключателей и горшков. Два пикапа у шеи разделены для управления «стерео» гитары - d. H. три катушки звучат с соответствующим кабелем и динамиками слева, а остальные три - с правой колонки (на YouTube вы можете найти хорошую демонстрацию гитары). Чтобы получить все оригинальные звуки,
если у гитары все еще есть оригинальный разъем DIN ... Я признаю, что у меня есть
перед лицом кабельного мусора в
заброшено, и все так
Я должен был иметь это как есть - конечно, можно быть терпеливым
пайка электроники вместе «более пригодна для использования», но уничтожит оригинальность гитары.
В Интернете есть схема подключения с замечанием о том, что слишком длительное изучение того же может привести к повреждению головного мозга ... Пикапы имеют очень низкий выход и звук, к сожалению, не так хороши, как у японских «Hertiecasters» или даже Simeons установленный на гитарах DDR. Однако, после того, как пациент переключился туда и обратно, можно установить приличный звук в стиле 1960-х годов. Те, кто интересуется такой гитарой, должны быть предупреждены - только отварная винтажная подруга Cheapo испытает здесь определенное удовольствие. Мягкость всех советских гитар ... приключений, мягко говоря. Шея деревенская; поэтому вы также можете вызвать обработку грифа и ладов. Стелла мне по вкусу даже лучшему (и, конечно, самому визуально изящному) представителю гитарного здания СССР. К сожалению, вибрато выглядит только хорошо, но в лучшем случае это работает «чувство» - если вы действительно хотите кататься на волне прибоя, вы должны добраться до другой доски. Странный истребитель можно увидеть на других винтажных гитарах от Gretsch до Migma, он поставляет забавный ударный звук, чья уверенность в структуре группы, но ограниченная из-за низкой выходной мощности пикапов. В конце концов, мост позволяет индивидуальную настройку
Октавная чистота для каждой струны и с соответствующей пластиной под шеей, удобная позиция нити не является проблемой.
Кстати, прежняя закупочная цена на гитаре очаровательна очаровательным способом - согласно надписи на шейной пластине 242 рубля -
по крайней мере номинально примерно соответствует текущей стоимости в евро. В зависимости от степени сохранности, Stella можно схватить за 180-300 евро. Как всегда, с дешевыми марочными гитарами, с этой ценностью, нужно подумать дважды о дорогостоящей переоценке, как, безусловно, значимой - переназначении. Для живой работы я рекомендую найти хороший звук с помощью переключателей и держать руки в стороне от сцены (если вы не сможете контролировать схему во сне).
Новые механики - разумные и рентабельные инвестиции, поскольку
Советы - это самое худшее, что я когда-либо находил. Кроме того, они превращаются в «неправильное» направление, что требует быстрого переосмысления при быстрой настройке. Поскольку русские также использовали 8-миллиметровые гарнитуры, оригиналы можно обменять на новые без бурения. Любой, кто смело смеет идти на сцену со Стеллой, может, таким образом, сделать заявление, как бы политически или подмигивать, и наслаждаться жалостным, но, возможно, уважительным взглядом знатоков в аудитории.

Re: СТЕЛЛА значит "Звездная"
Skyworker79, 10.07.2018, 16:28

Вот что писали в НТ 3/1979





А вот:
Маленькая заметочка в журнале "Новые товары" 5/1978 : Экспертный совет одобрил и утвердил (к выпуску) ... , стереофоническую электрогитару "Стелла" ...


Re: СТЕЛЛА значит "Звездная"
VP, 10.07.2018, 21:57

О как!
