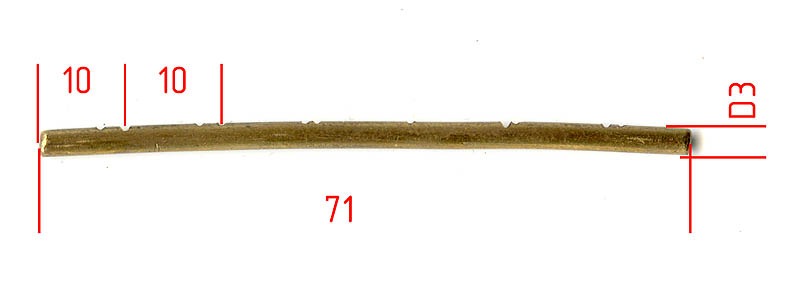

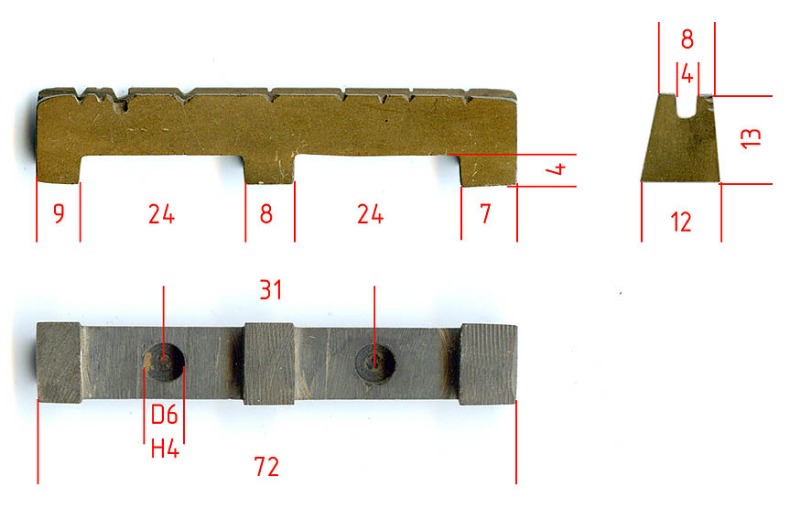

Бридж раннеего Тоника-баса


прошлого нет. будущее может не наступить. надо жить настоящим.
Наверх
PM
wolf
14.11.2019, 01:32

ID пользователя #5529
Зарегистрирован: 19.11.2013, 06:20
Местонахождение: Моршанск, Тамбовская обл.
Сообщений: 3375
Пластина темброблока "ГОНГ". Толщина 1,5мм, хромированная сталь.

Наверх
PM
Marx
18.11.2019, 08:24

ID пользователя #3121
Зарегистрирован: 20.03.2012, 12:03
Местонахождение: Барнаул
Сообщений: 1779
пиккуард для Турист-1:
по фото и сканам от VP (много благодарностей!)

Выпуклость на фасаде сделал накладной
файл в cdr


turist_pickplate.rar

выглядит в итоге так:




Marx's wish list [link]
Наверх
PM
SPA
11.12.2019, 15:53


Зарегистрирован: 20.10.2007, 16:17
Местонахождение: Санкт-Петербург
Сообщений: 6210
крышка анкера Jolana Superstar


меньше гадов-больше счастья.
обменник - [link]
Наверх
Сайт PM
Du_Serpent
18.01.2020, 10:28
ID пользователя #3274
Зарегистрирован: 11.06.2012, 16:50
Местонахождение: Москва
Сообщений: 503
Шурупы такие пойдут. [link]

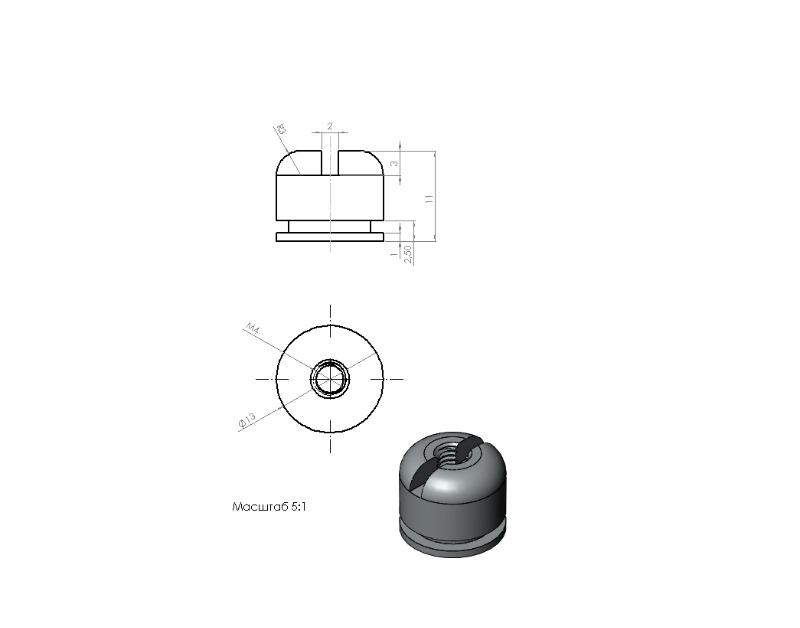

Столбики-ограничители для иолановских галетников:


[ Редактирование 07.04.2020, 17:22 ]

"Не получается думать - не думай, займись чем-нибудь другим!"
Наверх
PM
StariyDed
01.02.2020, 03:07

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 11221
Коллеги!

Пересмотрел тему, но не нашел чертежа фигурных шайб крепления некплейта баса "Одесса"

[link]




Может быть есть у кого?

[ Редактирование 20.05.2020, 03:06 ]
Наверх
PM
kaldos
01.02.2020, 09:52

ID пользователя #8082
Зарегистрирован: 12.03.2017, 03:27
Местонахождение: Петропавловск, Казахстан
Сообщений: 763
Повторю ещё разок:


Наверх
PM
BrotherBlues
13.02.2020, 13:02

ID пользователя #7366
Зарегистрирован: 28.04.2016, 12:39
Местонахождение: Омск
Сообщений: 3627




Александр. Омск. Помогу с выкупом в моем городе.
Фанат всех гитар Аккорд
Лишние детали
Нужные детали
Гитары BrotherBlues
Наверх
PM
SPA
04.04.2020, 10:35


Зарегистрирован: 20.10.2007, 16:17
Местонахождение: Санкт-Петербург
Сообщений: 6210
крышка темброблока Musima Lead Star 3-4-5


меньше гадов-больше счастья.
обменник - [link]
Наверх
Сайт PM
StariyDed
28.04.2020, 13:44

ID пользователя #3667
Зарегистрирован: 08.02.2013, 08:18
Местонахождение: Спас-Клепики, Рязанская обл.
Сообщений: 11221
Коллеги!

Пересмотрел всю тему и не обнаружил чертежа струнодержателя для "Крунк - 12".
Просьба к счастливым обладателям - если не трудно, то начертите пожалуйста.
Наверх
PM
Irokez
12.05.2020, 09:32
ID пользователя #11052
Зарегистрирован: 12.05.2020, 08:39
Местонахождение: Киев
Сообщений: 1
Выложите пожалуйста кто может размер ручки потенциометра к "Львов бас". Рад буду также размеру пикгарда.
Наверх
PM
fremontine
19.05.2020, 16:05
ID пользователя #9551
Зарегистрирован: 30.06.2018, 05:04
Местонахождение: Санкт-Петербург
Сообщений: 7
Элгава aka Уника-2
Лично моя гитара имеет длину корпуса 445 мм, следовательно, если ваш инструмент вдруг больше/меньше на, например, 10 мм, то добавляйте к длине пикгарда эти мм или вычитайте.
DWG


[ Редактирование 23.05.2020, 03:07 ]
Наверх
PM
avalon
26.05.2020, 15:07

ID пользователя #6614
Зарегистрирован: 27.01.2015, 08:52
Местонахождение: Мариуполь, Украина
Сообщений: 858

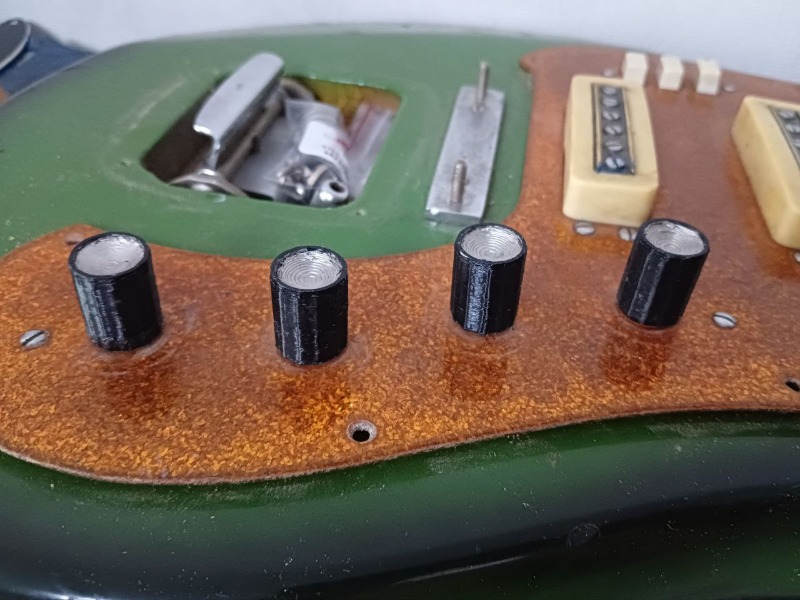

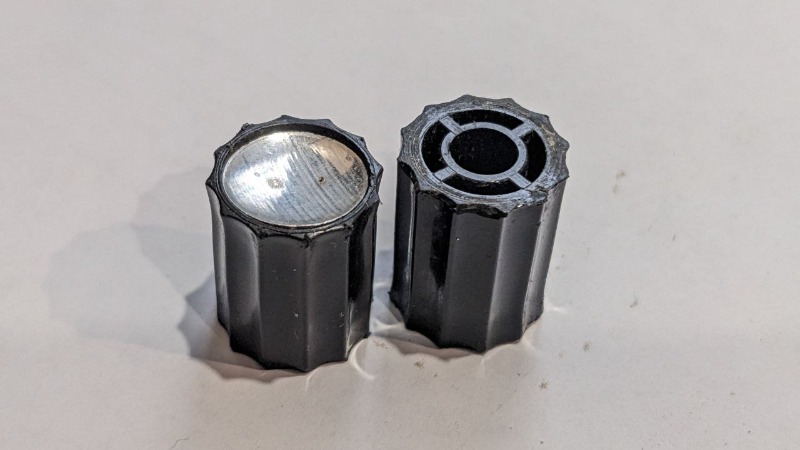

Ручка потенциометров на Jolana Basso X. А вдруг кому то пригодится.








awa
Наверх
PM
avalon
26.05.2020, 15:10

ID пользователя #6614
Зарегистрирован: 27.01.2015, 08:52
Местонахождение: Мариуполь, Украина
Сообщений: 858
И ручка галетника с Jolana Basso X










awa
Наверх
PM
Alexstar
05.06.2020, 16:32
ID пользователя #414
Зарегистрирован: 10.02.2008, 05:46
Местонахождение: Москва
Сообщений: 3368
[quote]
пиккуард для Турист-1:
по фото и сканам от VP (много благодарностей!)

Выпуклость на фасаде сделал накладной
файл в cdr

Уважаемый Максим! Распаковал,примерил.Сравнил.Слева -оригинал.
Снаружи-выпуклый контур.Под ним два обвода.Окно под звукосниматель: большего,чем надо ,размера.Обратите внимание на контуры окантовки.Я - без претензий.Я и так не умею.


Наверх
PM
Marx
05.06.2020, 20:12

ID пользователя #3121
Зарегистрирован: 20.03.2012, 12:03
Местонахождение: Барнаул
Сообщений: 1779
Сфотайте как установите на гитару. Интересно.
Я ж оригинальный пиккуард в руках даже не держал - чертеж по фото и сканам делал. поэтому конечно неточности могут быть.
А окно под звучек вроде специально немного расширял, потому что звучек чуть не ровно на заводе поставилен был и не влезал...

Marx's wish list [link]
Наверх
PM
Alexstar
06.06.2020, 01:48
ID пользователя #414
Зарегистрирован: 10.02.2008, 05:46
Местонахождение: Москва
Сообщений: 3368
Наружные размеры совпадают,дырка под выключатель - тоже.Размер окна под звучок 23мм на 90мм.Не сооответствуют только контуры.



Наверх
PM
Marx
06.06.2020, 06:06

ID пользователя #3121
Зарегистрирован: 20.03.2012, 12:03
Местонахождение: Барнаул
Сообщений: 1779
Блин, тока сейчас понял. Это моя невнимательность и спешка) контуры в чертеже верные. Гравирнулось просто между ними расстояние а не сами они

Marx's wish list [link]
Наверх
PM
ANMER1965
24.07.2020, 17:17
ID пользователя #7446
Зарегистрирован: 11.07.2016, 14:22
Местонахождение: Москва
Сообщений: 103
Коллеги, а чертёж винта крепления рычага тремоло на Этерну 25й серии здесь не публиковали? И как вообще выглядит оригинал?
Наверх
PM
Seregin
06.08.2020, 07:27

ID пользователя #9606
Зарегистрирован: 04.08.2018, 07:23
Местонахождение: Харьков
Сообщений: 9
Товарищи, у кого есть выложите плыз чертеж тремоло Музимы Этерны

Гонясь за недостижимым мы совершаем невозможное.
Наверх
PM
nikolaidem
16.09.2020, 23:35

ID пользователя #8132
Зарегистрирован: 25.03.2017, 08:33
Местонахождение: Усолье-Сибирское
Сообщений: 267
Друзья, у кого имеется чертёж ручек потенциометров на Элгаву, что то не нашёл в теме

wish [link]
Наверх
PM
kokoshnikoff
17.09.2020, 04:07

ID пользователя #6107
Зарегистрирован: 29.05.2014, 12:39
Местонахождение: Саратов
Сообщений: 406
А чертежа струнозацепа и пепельницы на Аккорд ритм(доска) ни у кого нет?
Наверх
PM
wolf
17.09.2020, 15:54

ID пользователя #5529
Зарегистрирован: 19.11.2013, 06:20
Местонахождение: Моршанск, Тамбовская обл.
Сообщений: 3375

kokoshnikoff Цитата ...

А чертежа струнозацепа и пепельницы на Аккорд ритм(доска) ни у кого нет?

[link]
Наверх
PM
kokoshnikoff
18.09.2020, 00:36

ID пользователя #6107
Зарегистрирован: 29.05.2014, 12:39
Местонахождение: Саратов
Сообщений: 406
Спасибо!
Наверх
PM
