| Советские гитары :: Форумы :: Реставрация и ремонт | |||
|
|||
 ЧертежиПереход на страницу << >> |
| Автор | Добавил |
| STX121 |
| ||
| Гость | И 3D-модель, срисована с пикгарда УРАЛ-650  pickguard.zip | ||
| Наверх |
|
| woka |
| ||
  Зарегистрирован: 26.07.2018, 00:40 Местонахождение: Москва Сообщений: 1671 | SPA Цитата ... А толщина какая?крышка пружин Lead Star  Планирую восстановить Record 17, БАС-I и гавайку МЭФМИ. Когда-нибудь... На пенсии... | ||
| Наверх |
|
| SPA |
| ||
   Зарегистрирован: 20.10.2007, 20:17 Местонахождение: Санкт-Петербург Сообщений: 5659 | 1.5 меньше гадов-больше счастья. обменник - [link] мои гитарки на ютубе - [link] | ||
| Наверх |
|
| kaldos |
| ||
  Зарегистрирован: 12.03.2017, 07:27 Местонахождение: Петропавловск, Казахстан Сообщений: 805 | STX121 Цитата ... Скан пикгарда Урал-650  Евгений, это скан или фотография? | ||
| Наверх |
|
| swin |
| ||
 Зарегистрирован: 21.10.2012, 13:43 Местонахождение: Воронеж Сообщений: 3291 | Что за отверстие рядом с верхним блоком кнопок (у бриджевого датчика) ? Песенки [link] | ||
| Наверх |
|
| gitarrist |
| ||
 Зарегистрирован: 30.10.2011, 18:34 Местонахождение: Пермь Сообщений: 4247 | Бридж "STAR-V". (Снял отсюда [link] ) | ||
| Наверх |
|
| QQes22 |
| ||
 Зарегистрирован: 19.03.2021, 17:35 Местонахождение: Санкт-Петербург Сообщений: 114 | Спасибо продавцу с авито за эти фото. Бридж на акустику орфей   | ||
| Наверх |
|
| priymakpg |
| ||
  Зарегистрирован: 31.01.2016, 21:07 Местонахождение: Мурманск Сообщений: 350 | Товарищи, обладатели J.graziella special 2! У кого сохранился экземпляр с родными пикгардом и креплениями? Можете фото с размерами сделать сюда? Интересует крепление к пикгарду с обратной стороны и метизы. Буду премного благодарен:) Аэлита-2, Jolana superstar bass, J.special, J.rubin, J.rubin bas, Lignatone, Cremona, Lead star 1 Слесарь-интеллигент | ||
| Наверх |
|
| SPA |
| ||
Зарегистрирован: 20.10.2007, 20:17 Местонахождение: Санкт-Петербург Сообщений: 5659 | есть такая фотка меньше гадов-больше счастья. обменник - [link] мои гитарки на ютубе - [link] | ||
| Наверх |
|
| priymakpg |
| ||
Зарегистрирован: 31.01.2016, 21:07 Местонахождение: Мурманск Сообщений: 350 | Спасибо. Это я нашёл вчера тоже.Буду делать по мотивам, благо крепёжные отверстия в корпусе есть, и пикгард уже почти добрался до меня из славного Мичуринска:) [ Редактирование 18.04.2022, 23:39 ] Аэлита-2, Jolana superstar bass, J.special, J.rubin, J.rubin bas, Lignatone, Cremona, Lead star 1 Слесарь-интеллигент | ||
| Наверх |
|
| Сhelya |
| ||

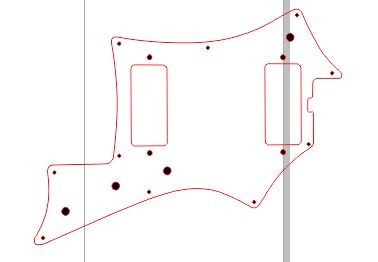

 Зарегистрирован: 07.06.2010, 13:49 Местонахождение: Одинцово/Москва Сообщений: 1543 | По просьбе сделал вектор пикгарда Jolana Basso X в SVG. Как-то он должен трансформироваться или напрямую открываться в Corel Draw, но у меня самого CDraw нет, всегда вектор делал в SVG. Думаю, проблем с его открытием быть не должно. basso-x-pickguard.svg.zip basso-x-pickguard-1.zip [ Редактирование 04.12.2025, 17:58 ] Представительство моей коллекции в интернете - здесь | ||
| Наверх |
|
| midiez1997 |
| ||
 Зарегистрирован: 27.04.2014, 19:23 Местонахождение: Минск Сообщений: 601 | Господа, кто с руками: может мне помочь сделать чертеж датчика от Bassо X для потомков. Все размеры у меня сняты... Тот, кто не говорит-знает. Тот, кто говорит-не знает. Сайт моей мастерской: redwave.by | ||
| Наверх |
|
| SPA |
| ||
Зарегистрирован: 20.10.2007, 20:17 Местонахождение: Санкт-Петербург Сообщений: 5659 | кнопка для педалей Полтава, файл для 3д печати( stl) poltava_button.rar  меньше гадов-больше счастья. обменник - [link] мои гитарки на ютубе - [link] | ||
| Наверх |
|
| VP |
| ||
 Зарегистрирован: 25.01.2007, 11:02 Местонахождение: Новосибирск Сообщений: 4925 | SPA Спасибо!!! | ||
| Наверх |
|
| Austin |
| ||
  Зарегистрирован: 13.02.2023, 14:09 Местонахождение: Пермь Сообщений: 1738 | Выкладываю 3D модель ручки потенциометра ЭГ "Аэлита-2" [link] В Windows 10 открывается штатными средствами. Можно использовать для печати на 3d принтере. Дополнительно выкладываю исходник:  [ Редактирование 20.02.2023, 10:01 ] | ||
| Наверх |
|
| Austin |
| ||
Зарегистрирован: 13.02.2023, 14:09 Местонахождение: Пермь Сообщений: 1738 | К предыдущему посту ручка потенциометра ЭГ "Аэлита-2" Пластик (термопласт) в массе черный. В отверстие снизу вставляется втулка из белого полиэтилена (кажется) с отверстием под 6 мм. шток потенциометра  [ Редактирование 20.02.2023, 10:09 ] | ||
| Наверх |
|
| priymakpg |
| ||
Зарегистрирован: 31.01.2016, 21:07 Местонахождение: Мурманск Сообщений: 350 | Колок Jolana Marina, Diskant, Star V, Star VII, Star IX, Basso IV, Basso V. Формы лопастей различны, но механизм выглядит идентичным. Картинку я стащил с Авито, надеюсь продавец не предъявит за авторские права. Может кто-то из наших... Диаметр вала намотки струны 6 мм  [ Редактирование 22.03.2023, 21:46 ] Аэлита-2, Jolana superstar bass, J.special, J.rubin, J.rubin bas, Lignatone, Cremona, Lead star 1 Слесарь-интеллигент | ||
| Наверх |
|
| GVAMPS |
| ||
Зарегистрирован: 18.03.2023, 17:54 Местонахождение: Подольск, МО Сообщений: 1 | Есть такой чертёжик , может кому и полезен будет  Long live Rock-n-Roll ! | ||
| Наверх |
|
| SPA |
| ||
Зарегистрирован: 20.10.2007, 20:17 Местонахождение: Санкт-Петербург Сообщений: 5659 | панелька гнезда Lead star и Action Bass меньше гадов-больше счастья. обменник - [link] мои гитарки на ютубе - [link] | ||
| Наверх |
|
| gitarrist |
| ||
Зарегистрирован: 30.10.2011, 18:34 Местонахождение: Пермь Сообщений: 4247 | Бридж от э/г Эльта выкладываю. Благодаря VP.  1. Эбонит.    2. Оргстекло.    | ||
| Наверх |
|
| sergey130306 |
| ||
 Зарегистрирован: 09.10.2021, 15:11 Местонахождение: Санкт-Петербург Сообщений: 157 | Я-Ха Цитата ... Шильдик с поздних АККОРДов. Материал - анодированный алюминий, эмаль напоминает тёмно-коричневую половую краску.   | ||
| Наверх |
|
| sergey130306 |
| ||
Зарегистрирован: 09.10.2021, 15:11 Местонахождение: Санкт-Петербург Сообщений: 157 | Кремона соло. Бридж.    | ||
| Наверх |
|
| lcuhov |
| ||

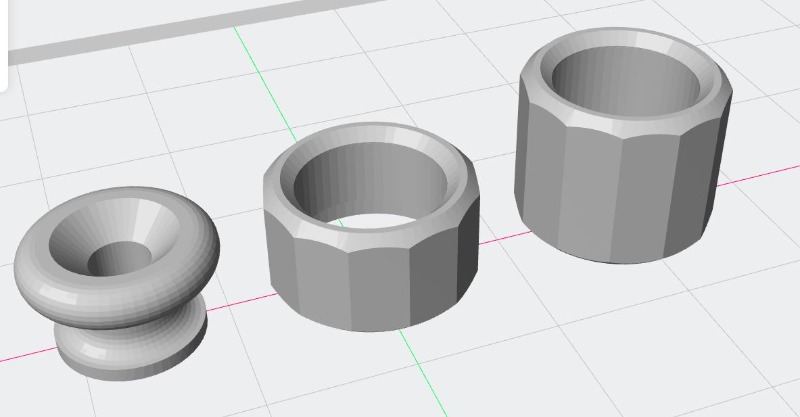

 Зарегистрирован: 14.09.2024, 16:24 Местонахождение: Тула Сообщений: 90 | Нарисуйте, пожалуйста, чертеж ранней ураловской ручки. С меня 3д модель для печати! В архиве колпачки на поздние ручки для Урала и пластиковая антабка. ural.zip [ Редактирование 04.12.2025, 18:02 ] | ||
| Наверх |
|
| Austin |
| ||
Зарегистрирован: 13.02.2023, 14:09 Местонахождение: Пермь Сообщений: 1738 | lcuhov Цитата ... Нарисуйте, пожалуйста, чертеж ранней ураловской ручки. С меня 3д модель для печати! В архиве колпачки на поздние ручки для Урала и пластиковая антабка. ural.zipЧертёж и общий вид ранней ручки громкости ЭГ "Урал"   | ||
| Наверх |
|
| lcuhov |
| ||
Зарегистрирован: 14.09.2024, 16:24 Местонахождение: Тула Сообщений: 90 | Спасибо! В архиве модель ручки для Урала: ural_knob.zip | ||
| Наверх |
|
