 Аналитическая гитархеология. Электрогитара "Электроника".Переход на страницу << >> |
| Автор | Добавил |
| VP |
| ||
  Зарегистрирован: 25.01.2007, 06:02 Местонахождение: Новосибирск Сообщений: 6276 | Вроде затарахтела тьху-тьху-тьху. Перепаиваю косяки и собираю окончательный вариант. | ||
| Наверх |
|
| JetSet |
| ||
  Зарегистрирован: 07.10.2009, 14:08 Местонахождение: Москва Сообщений: 728 | Внушает! | ||
| Наверх |
|
| Nik |
| ||
 Зарегистрирован: 04.11.2007, 14:20 Местонахождение: пос. Шишкин лес, Новая Москва Сообщений: 7528 | Шайбу-шайбу! Дмитрий,я поболею в поддержку,если не возражаешь. [ Редактирование 24.03.2017, 10:54 ] | ||
| Наверх |
|
| Tormentor |
| ||
 Зарегистрирован: 11.04.2013, 15:49 Местонахождение: Уни, Кировская обл. Сообщений: 1476 | Молодец, Дима! А что насчет пластины - основания? Вишлист Обмен педалей Коллекция Коллекция ВКонтакте Запчасти на обмен-продажу | ||
| Наверх |
|
| VP |
| ||
Зарегистрирован: 25.01.2007, 06:02 Местонахождение: Новосибирск Сообщений: 6276 | Tormentor Цитата ... А что насчет пластины - основания? Она из картона. Каждый участник концесии получит такую же. По ней, как по выкройке, можно будет вырезать себе железную. | ||
| Наверх |
|
| VP |
| ||
Зарегистрирован: 25.01.2007, 06:02 Местонахождение: Новосибирск Сообщений: 6276 |  Одна из плат (самая неряшливая) уже работает. | ||
| Наверх |
|
| Басист Кайф |
| ||
 Я играю на басу. Хочешь, справку принесу?  Зарегистрирован: 31.01.2007, 10:19 Местонахождение: Москва Сообщений: 14850 | !!! | ||
| Наверх |
|
| Andrey |
| ||
  Зарегистрирован: 24.01.2015, 11:43 Местонахождение: Солнечногорск, Московская обл. Сообщений: 2458 | Прикольно))) _________________ Мои хотелки: [link] "Ударим автопробегом по бездорожью, разгильдяйству и бюрократизму!" (Ильф, Петров "Золотой теленок"). | ||
| Наверх |
|
| Izol |
| ||
 izol  Зарегистрирован: 02.07.2007, 07:37 Местонахождение: Москва Сообщений: 8374 | Кстати, я отлил кнопки на переключатель. И ручки новодельные ещё остались. "Восточный блок" - база гитарной фуринтуры и запчастей [link] | ||
| Наверх |
|
| VP |
| ||
Зарегистрирован: 25.01.2007, 06:02 Местонахождение: Новосибирск Сообщений: 6276 | Влад, отложи мне кнопку на переключатель непременно. Итак, всё заработало. Чистый звук играет и регулируется. Тремоло сомнительное. Частота не регулируется. Звук портится. Причём одинаково плохо во всех платах. То есть косяки производства и сборки (коих было немало)на качество тремоло не влияют. Можно, конечно, попробовать поиграться с номиналами элементов, но я оставляю, как в схеме. В ближайшее время напишу всем заинтересованным. | ||
| Наверх |
|
| VP |
| ||

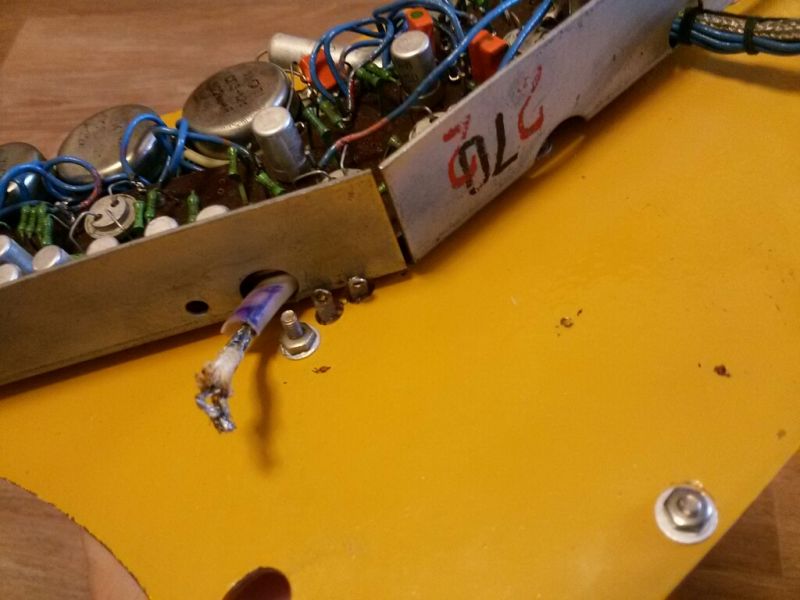

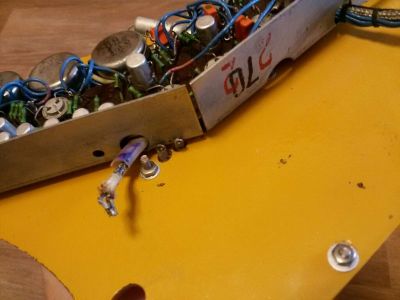

Зарегистрирован: 25.01.2007, 06:02 Местонахождение: Новосибирск Сообщений: 6276 | В помощь тем, кто будет восстанавливать. Выводы бриджевого датчика расположены вплотную к шасси.  | ||
| Наверх |
|
| Izol |
| ||
izol Зарегистрирован: 02.07.2007, 07:37 Местонахождение: Москва Сообщений: 8374 | Хорошо, Дима, я отложил. "Восточный блок" - база гитарной фуринтуры и запчастей [link] | ||
| Наверх |
|
| StariyDed |
| ||
 Зарегистрирован: 08.02.2013, 08:18 Местонахождение: Спас-Клепики, Рязанская обл. Сообщений: 11708 | Цитата ... Да, здесь пожалуй нужно кембрики одевать на выводы.Выводы бриджевого датчика расположены вплотную к шасси. | ||
| Наверх |
|
| VP |
| ||
Зарегистрирован: 25.01.2007, 06:02 Местонахождение: Новосибирск Сообщений: 6276 | В тему вновь призывается StariyDed. Прошу посмотреть принципиальную схему, особенно каскад на Т3. [link] Владимир Новомирович, вот как считаете, ЗАЧЕМ могло понадобиться вводить тонкомпесацию (а по сути гадкий завал низких) на С9? И зачем все эти фильтры на C11 и С12? | ||
| Наверх |
|
![[link]](http://sovietguitars.com/e107_files/public/1298469028_148_FT97293_scheme_.jpg){kind=link}
| Targitay |
| ||
  Зарегистрирован: 17.02.2015, 09:42 Местонахождение: Тверь Сообщений: 1127 | C9 на завал НЧ влиять не может. Он наоборот увеличивает усиление каскада на низких частотах, а вот С10, С11, С12 как раз НЧ и "режут". [ Редактирование 11.07.2017, 05:49 ] | ||
| Наверх |
|
| VP |
| ||
Зарегистрирован: 25.01.2007, 06:02 Местонахождение: Новосибирск Сообщений: 6276 | Но ведь коэффициент усиления К = - R18/(R19+R20). Соотв. на высоких частотах С9 начинает шунтировать R20 - знаменатель уменьшается - К увеличивается. Не? | ||
| Наверх |
|
| Targitay |
| ||
Зарегистрирован: 17.02.2015, 09:42 Местонахождение: Тверь Сообщений: 1127 | VP Цитата ... Соотв. на высоких частотах С9 начинает шунтировать R20 - знаменатель уменьшается - К увеличивается. Не? Так на низких частотах С9 тоже шунтирует R20. И чем больше его емкость, тем до "более низких" частот. Вы попробуйте вместо 50мкФ впаять 5мкФ - сразу заметите разницу. | ||
| Наверх |
|
| VP |
| ||
Зарегистрирован: 25.01.2007, 06:02 Местонахождение: Новосибирск Сообщений: 6276 | Ага, попробую. Попионерю немножко втихаря. Чистый-то звук вполне себе нормальный. А включение тремоло всё впечатление портит. А есть мысли, ЗАЧЕМ разработчик мог наворотить такую фильтрацию? [ Редактирование 11.07.2017, 08:38 ] | ||
| Наверх |
|
| Targitay |
| ||
Зарегистрирован: 17.02.2015, 09:42 Местонахождение: Тверь Сообщений: 1127 | VP Цитата ... Ага, попробую. Попионерю немножко втихаря. Не-е-е-е, так делать (50 на 5 менять) точно не надо. Так НЧ вообще не будет. [ Редактирование 11.07.2017, 09:00 ] | ||
| Наверх |
|
| Chapt |
| ||
 Зарегистрирован: 13.06.2008, 04:54 Местонахождение: Санкт-Петербург Сообщений: 3358 | VP Цитата ... А есть мысли, ЗАЧЕМ разработчик мог наворотить такую фильтрацию? У ранних Уралов схеме такая же тема, практически тонокомпенсация по первой кнопке фильтров. Видимо это было модно. А возможно так реализовался пресловутый эффект "ритм" чтобы 2 гитары были слышимы на фоне друг друга, за счет разделения диапазона. Раньше такой вариант мне кстати в голову не приходил. | ||
| Наверх |
|
| Vzglyad |
| ||
 Зарегистрирован: 02.01.2016, 05:26 Местонахождение: Алма-Ата/Байконур Сообщений: 4076 | ...из воспоминаний работника завода : "...наш завод выпустил в 1971 году около 150 электрогитар Электроника...После 1973 года эти гитары завод больше не выпускал..." | ||
| Наверх |
|
| Skyworker79 |
| ||
 Зарегистрирован: 18.10.2013, 15:25 Местонахождение: Москва, Подрезково Сообщений: 4988 | Откуда такая информация? Она же не из статьи? Ищу Верхнюю часть чехла на Jolana Kolor/Rubin Bas.В идеале-синего цвета,крышку ЛЕЛЬ ДД(красную), октавер ЛЕЛЬ ,а также педали 180-ой серии ЛЕЛЬ. Мой Wish List [link] [link] Библиотека Skyworker79 [link] Подборка сканов Skyworker79 [link] Моё скромное собрание | ||
| Наверх |
|
| Vzglyad |
| ||
Зарегистрирован: 02.01.2016, 05:26 Местонахождение: Алма-Ата/Байконур Сообщений: 4076 | Информация от Валентины Белан, работавшей на заводе с 1972 по 1996... Пока это всё,что удалось у неё узнать... [ Редактирование 09.01.2018, 03:44 ] | ||
| Наверх |
|
| VP |
| ||
Зарегистрирован: 25.01.2007, 06:02 Местонахождение: Новосибирск Сообщений: 6276 | Vzglyad Если получится - спросите, помнит ли она Алексея Григорьевича Гурина, Клавдию Гавриловну Фарынскую, Галину Николаевну Пегачёву ну или самого Рэма Фарынского. Вдруг знакомые имена оживят другие воспоминания, мало ли... | ||
| Наверх |
|
| Vzglyad |
| ||
Зарегистрирован: 02.01.2016, 05:26 Местонахождение: Алма-Ата/Байконур Сообщений: 4076 | Хорошо,Дмитрий - спрошу! Может ещё какие-то вопросы сформулируются для активизации воспоминаний? Я отправлю ещё фотки гитары ей... | ||
| Наверх |
|
