| Советские гитары :: Форумы :: Эффекты и усиление | |||
|
|||
 Схемы педалей (эффектов, примочек)Переход на страницу << >> |
| Автор | Добавил |
| Cort |
| ||

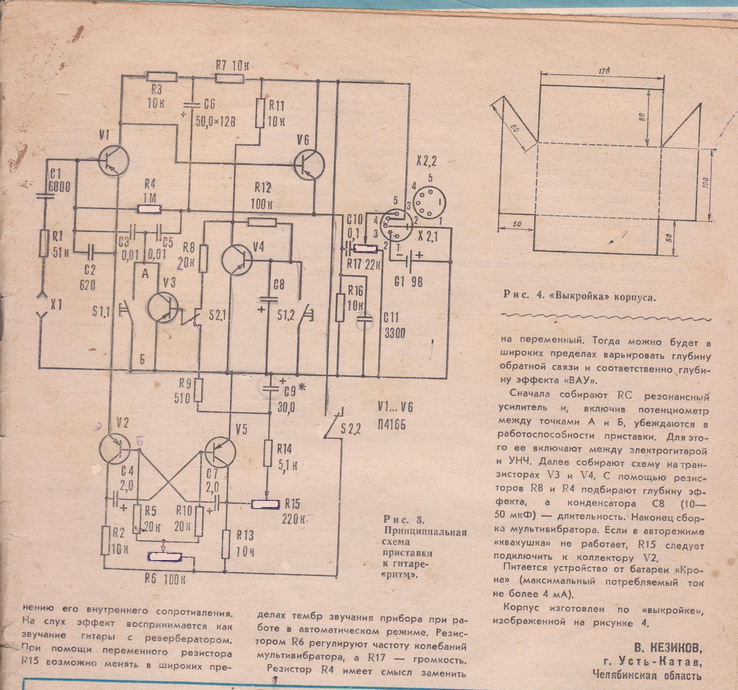

  Зарегистрирован: 13.04.2009, 19:19 Местонахождение: Кировское, ДНР Сообщений: 884 | ЮДжет Цитата ... Вот несколько схем. В принципе они известны, но может кто-то найдёт для себя что-то. Эта книга много лет у меня была настольной. я делал дисторшн с удвоением частоты отсюда и квакер. А вообще - если интересны советские схемы, то тогда вам сюда. Мой канал-  | ||
| Наверх |
|
| Zeddy |
| ||
 Зарегистрирован: 18.09.2009, 18:09 Местонахождение: Наро-Фоминск Сообщений: 4703 | Regent 30 Japanese-Manufacturers-of-Made-In-Japan-from-1950-to-1980 Обмен - [link] Менялка педалек Заштатная сволочь. | ||
| Наверх |
|
| Zeddy |
| ||
Зарегистрирован: 18.09.2009, 18:09 Местонахождение: Наро-Фоминск Сообщений: 4703 | R15-30pre Regent 15 end  Regent 60 Japanese-Manufacturers-of-Made-In-Japan-from-1950-to-1980 Обмен - [link] Менялка педалек Заштатная сволочь. | ||
| Наверх |
|
| Zeddy |
| ||
Зарегистрирован: 18.09.2009, 18:09 Местонахождение: Наро-Фоминск Сообщений: 4703 | Regent 300H    Japanese-Manufacturers-of-Made-In-Japan-from-1950-to-1980 Обмен - [link] Менялка педалек Заштатная сволочь. | ||
| Наверх |
|
| Zeddy |
| ||
Зарегистрирован: 18.09.2009, 18:09 Местонахождение: Наро-Фоминск Сообщений: 4703 | Regent 600H    Japanese-Manufacturers-of-Made-In-Japan-from-1950-to-1980 Обмен - [link] Менялка педалек Заштатная сволочь. | ||
| Наверх |
|
| Zeddy |
| ||
Зарегистрирован: 18.09.2009, 18:09 Местонахождение: Наро-Фоминск Сообщений: 4703 | Regent 1000H    Japanese-Manufacturers-of-Made-In-Japan-from-1950-to-1980 Обмен - [link] Менялка педалек Заштатная сволочь. | ||
| Наверх |
|
| Zeddy |
| ||
Зарегистрирован: 18.09.2009, 18:09 Местонахождение: Наро-Фоминск Сообщений: 4703 | Schaltbild MV3 [ Редактирование 31.03.2012, 21:34 ] Japanese-Manufacturers-of-Made-In-Japan-from-1950-to-1980 Обмен - [link] Менялка педалек Заштатная сволочь. | ||
| Наверх |
|
| Басист Кайф |
| ||
 Я играю на басу. Хочешь, справку принесу?  Зарегистрирован: 31.01.2007, 15:19 Местонахождение: Москва Сообщений: 14986 | срок хранения файла истёк, чтобы посмотреть сходите на ебучий спонсорский сайт... фу, какая гадость!.. как будто нету яндекс-файлов и прочих аналогичных. | ||
| Наверх |
|
| Юрий 63 |
| ||
 Зарегистрирован: 20.05.2012, 20:18 Местонахождение: Смоленск Сообщений: 3128 | Не знаю как вставить.Не плохая схема прибамбаса Полтава. Помогите кто может!!! [link] Вредный тип,с обострённым чувством справедливости... | ||
| Наверх |
|
| PIT666 |
| ||
 Зарегистрирован: 21.04.2009, 22:52 Местонахождение: Москва Сообщений: 5368 | Ну только так если сохранять читабельность! poltava_1.jpg.zipwww.potroshiteli.ru | ||
| Наверх |
|
| woronec76 |
| ||
  Зарегистрирован: 01.06.2012, 22:02 Местонахождение: Тольятти Сообщений: 2593 | Что то или пропустил или нет схемы, на Спектр-2? Не надо бороться за чистоту, надо её соблюдать. ищу обменяю | ||
| Наверх |
|
| Tonwood |
| ||
| Гость | Вот она - рижская примочка VITA , которую спрашивал коллега grizzlytone в посте от 15.08.2011. Скатал с оригинального дивайса, принесенного на оживление. Кстати, вплоть до номиналов похожа на ту, которая была в его же посте, только попроще - без квака. Рычалка по схеме похожа на Формантовскую, но почему-то ограничивает помягче, погейновей, и без выбросов, темброблок тоже как у Форманты. Ножная педаль всего лишь для регулировки громкости - IMHO абсурд. Транзисторы без маркировки (не считая окрашенного верха пластмассового корпуса), сначала думал - германий, померял - кремний, притом, прямое сопротивление переходов повыше, чем у обычных кремниевых транзисторов. Предполагается, что это КТ349, используемые ранее в устройствах магнитной памети (прикольная такая память образца 60-х годов на целых полях магнитных кольцевых сердечников, переплетенных проволочками). (сори, уже после отправки картинки обнаружил, что в слове backengineering пропустил одну букву) - пусть это будет фичей.   [ Редактирование 16.08.2013, 08:14 ] | ||
| Наверх |
|
| SergM |
| ||
| Гость | Помогите, пожалуйста, найти принципиальную схему гитарной примочки Union RS-67 Rockmaster! За ранее благодарен. | ||
| Наверх |
|
| VP |
| ||
 Зарегистрирован: 25.01.2007, 11:02 Местонахождение: Новосибирск Сообщений: 6490 | Vermona Regent 60-2S. Схемы. Внимание! Могут присутствовать неточности, но в ремонте поможет.  regent60-2spart_2.rar regent60-2spart_3.rar regent60-2spart_1.rar regent60-2spart_4.rar | ||
| Наверх |
|
| AlexTwist |
| ||
| Гость | tts  | ||
| Наверх |
|
| AlexTwist |
| ||
| Гость | Инфа по галетникам,может кому пригодится. | ||
| Наверх |
|
| Meetey |
| ||
| Гость | [link] - Паспорт и схема Эффект4 в хорошем разрешении [ Редактирование 15.08.2014, 10:34 ] | ||
| Наверх |
|
| DeGravi |
| ||
 Зарегистрирован: 07.03.2008, 14:35 Местонахождение: Москва Сообщений: 2555 | [link] - паспорт и схема на регент R221 | ||
| Наверх |
|
| Костер |
| ||
 Зарегистрирован: 20.09.2010, 14:33 Местонахождение: Ростов-на-Дону Сообщений: 1782 | Друзья, для восстановления лидера 2 мастер просит помимо схемы , которая у меня имеется, карту напряжения, помогите, если есть таковая, спасибо. | ||
| Наверх |
|
| StariyDed |
| ||
 Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 13070 | Есть полное описание Лидера с картой напряжений и осциллограммами в pdf формате. Киньте в личку свой e-mail вот в таком виде abcd(собака)efgh.ru и я Вам отправлю это описание. | ||
| Наверх |
|
| Костер |
| ||
Зарегистрирован: 20.09.2010, 14:33 Местонахождение: Ростов-на-Дону Сообщений: 1782 | О спасибо! | ||
| Наверх |
|
| papaya777 |
| ||

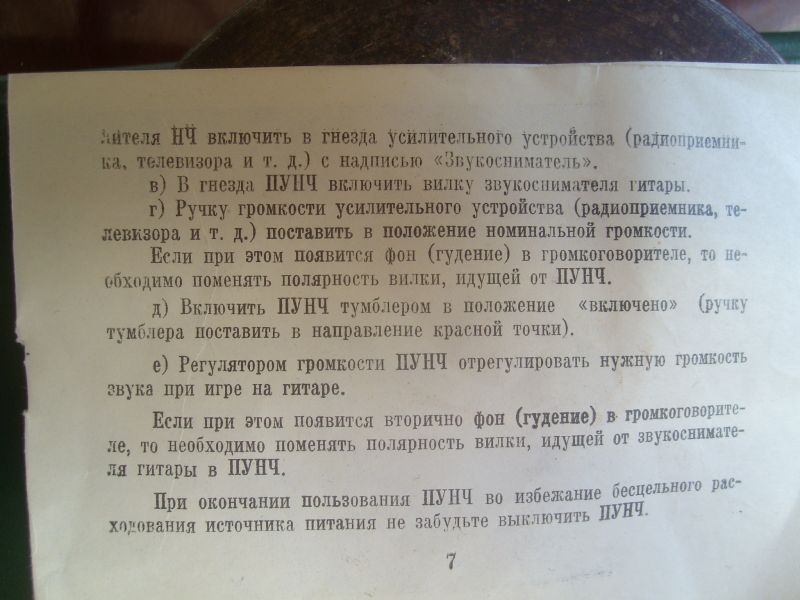

 Зарегистрирован: 20.10.2013, 17:00 Местонахождение: Орск, Оренбургская обл. Сообщений: 595 | Схема ПУНЧ из темы [link] ... | ||
| Наверх |
|
| Svetliy_metall |
| ||
 Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 3273 | [quote] Схема ПУНЧ из темы [link] [/quote1420115654] спасибо) Примочек много не бывает  | ||
| Наверх |
|
| papaya777 |
| ||
Зарегистрирован: 20.10.2013, 17:00 Местонахождение: Орск, Оренбургская обл. Сообщений: 595 | Не за что. Начинаю Новый Год с хороших дел.) И, пожалуй, добавлю ещё пару нужных страничек.  ... | ||
| Наверх |
|
