 Flanger SMB fl-1 |
| Автор | Добавил |
| OldPilot |
| ||

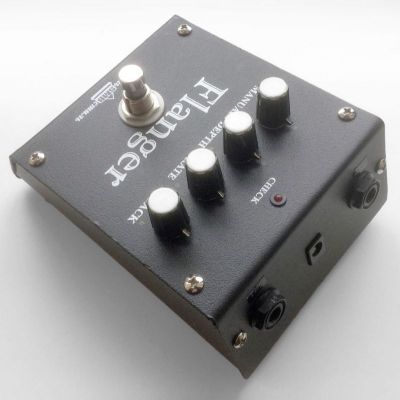

  Зарегистрирован: 28.02.2018, 17:40 Местонахождение: Москва Сообщений: 84 |  Flanger SMB fl-1 Флэнджер представляет собой оригинальную аналоговую линию задержанного сигнала. Насколько мне известно, SMB это уже кооперативная компания, созданная в конце 90-х прошлого века. Корпус эффекта из двух согнутых половинок листового металла. Так же делали, например, педали Sovtek, да и другие использовали этот форм-фактор. Конкретный экземпляр выглядит кривоватым из-за неаккуратно нанесённых надписей.    Данный эффект как-то попал ко мне с банальной неисправностью, которую я быстро устранил. Без документов, поэтому тех. данных нет. Не нашёл я их и в интернете. Но, меня в нём заинтересовала микросхема К528БР2, такие же использованы в советских флэнжерах Электроника ПЭ-11 от VENTA или Электроника ФЛ-01, в котором встроенный двухполярный блок питания (15В). Здесь же схема под обычный однополярный БП (9В), как и у ПЭ-11. Я решил повнимательнее изучить схему.    В результате чего была сделана такая картинка: FLANGER-SMB-Plate Link  FLANGER-SMB-Back Link  Схема: FLANGER-SMB-Scheme Link  И ещё информация - в дальнейшем SMB выпускали этот эффект в других корпусах и расцветках:  и уже по другой технологии и элементной базой:  Насколько я могу вспомнить, то и звучали эти новые флэнжеры уже по другому. Поделитесь своими воспоминаниями о продукции SMB. [ Редактирование 27.04.2020, 08:32 ] | ||
| Наверх |
|
| Svetliy_metall |
| ||
  Зарегистрирован: 28.09.2011, 03:59 Местонахождение: Вологда (Вельск) Сообщений: 3218 | Очень интересно! Спасибо за труд! Примочек много не бывает  | ||
| Наверх |
|
| Nik |
| ||
 Зарегистрирован: 04.11.2007, 19:20 Местонахождение: пос. Шишкин лес, Новая Москва Сообщений: 8128 | В точно таких-же корпусах выпускали педали хлопцы из Тираспольского "Союза". [link] Кооперация,унификация,централизация,глобализация? Это мой компрессор.  | ||
| Наверх |
|
| kaldos |
| ||
  Зарегистрирован: 12.03.2017, 07:27 Местонахождение: Петропавловск, Казахстан Сообщений: 877 | Nik Цитата ... Кооперация,унификация,централизация,глобализация? Нет. Это самый простой, самый технологичный и минимально затратный вариант коробки из листового металла. Но не самый эстетичный и практичный. Для смены батарейки приходится разбирать полностью. | ||
| Наверх |
|
| OldPilot |
| ||
Зарегистрирован: 28.02.2018, 17:40 Местонахождение: Москва Сообщений: 84 | kaldos Цитата ... Для смены батарейки приходится разбирать полностью. А вот и нет для смены батарейки есть свой "люк": [ Редактирование 27.04.2020, 08:09 ] | ||
| Наверх |
|
| wk |
| ||
 Зарегистрирован: 31.10.2014, 17:04 Местонахождение: Екатеринбург Сообщений: 1338 | Спасибо!!! Простенькая и изящная схемка. Спасибо и за Ваши золотые ручки и светлую голову. Замечательно, что у нас на форуме есть Вы и Валентин Федорович! | ||
| Наверх |
|
| kaldos |
| ||
Зарегистрирован: 12.03.2017, 07:27 Местонахождение: Петропавловск, Казахстан Сообщений: 877 | OldPilot Цитата ... kaldos Цитата ... Для смены батарейки приходится разбирать полностью. А вот и нет для смены батарейки есть свой "люк":А это что, корпус из листового металла? | ||
| Наверх |
|
| OldPilot |
| ||
Зарегистрирован: 28.02.2018, 17:40 Местонахождение: Москва Сообщений: 84 | kaldos Цитата ... А это что, корпус из листового металла? Валентин Фёдорович, на том корпусе была точно такая же реализация батарейного отсека, поверьте на слово | ||
| Наверх |
|
| KotLeopold |
| ||
 Зарегистрирован: 23.09.2017, 09:01 Местонахождение: Москва Сообщений: 1013 | Спасибо вам за труд! | ||
| Наверх |
|
| wk |
| ||
Зарегистрирован: 31.10.2014, 17:04 Местонахождение: Екатеринбург Сообщений: 1338 | Обратите внимание на полевой транзистор. Включен не правильно. Затвор должен быть соединен с диодом. Ошибки бывают, не всегда, но... сам по себе знаю. Снимаю схему с примочки, а потом в течение времени обнаруживаю мелкие неточности и потом с досадой: "опять рисовать", но уже правильно. Валентин Федорович первый обратил мое внимание к полевику. Ему спасибо. И еще один вопрос: нет ли у Вас фото со стороны деталей платы на SND? Ну и к той же плате вопрос: какая применена в ней ПЗС-ка -528БР2 или зарубежная? [ Редактирование 26.04.2020, 08:33 ] | ||
| Наверх |
|
| djdollar |
| ||
  Зарегистрирован: 25.04.2015, 15:12 Местонахождение: Пущино, Московская обл. Сообщений: 610 | Корпус такого типа всё-таки пришел к нам с другого материка - подобный у знаменитой крысы, которая как раз имела лючок под крону, закрывавшийся винтом с накаткой. А ещё умиляет ещё одна схема с включением 528БР2 от 9-ти вольт, при паспортных 15В+-5%. Интересно, можно ли этот фленджер от 15-ти запитать, или там по цепям переделывать надо? [ Редактирование 26.04.2020, 21:02 ] Мой вишлист [link] | ||
| Наверх |
|
| kaldos |
| ||
Зарегистрирован: 12.03.2017, 07:27 Местонахождение: Петропавловск, Казахстан Сообщений: 877 | wk Цитата ... какая применена в ней ПЗС-ка -528БР2 или зарубежная? На фото слева внизу явно два корпуса DIP8. Скорее всего это японская пара ПЗС/тактовый генератор, серии MNXXXX | ||
| Наверх |
|
| OldPilot |
| ||
Зарегистрирован: 28.02.2018, 17:40 Местонахождение: Москва Сообщений: 84 | wk Цитата ... Обратите внимание на полевой транзистор. Включен не правильно. Затвор должен быть соединен с диодом. И еще один вопрос: нет ли у Вас фото со стороны деталей платы на SND? Ну и к той же плате вопрос: какая применена в ней ПЗС-ка -528БР2 или зарубежная? Да, похоже когда смотрел даташит на этот транзистор, не обратил внимание на букву в конце - распиновка разная. Спасибо, исправил. Сейчас у меня нет этих эффектов, поэтому никаких дополнительных фото не смогу предоставить. Что касается схемы на SMD - насколько мне известно, эти эффекты уже делались на импортной элементной базе. djdollar Цитата ... Корпус такого типа всё-таки пришел к нам с другого материка - подобный у знаменитой крысы, которая как раз имела лючок под крону, закрывавшийся винтом с накаткой. А ещё умиляет ещё одна схема с включением 528БР2 от 9-ти вольт, при паспортных 15В+-5%. Интересно, можно ли этот фленджер от 15-ти запитать, или там по цепям переделывать надо? Да, вы правы, такие корпуса начали делать за рубежом гораздо раньше. И тот же Sovtek, скорее всего, получил технологию от Electro-Harmonix. Ответ на ваш вопрос: "можно ли этот фленджер от 15-ти запитать" - да, можно. Что и было сделано в Электроника ФЛ-01. | ||
| Наверх |
|
| GeorgeM |
| ||
 Зарегистрирован: 18.10.2008, 13:43 Местонахождение: Киров Сообщений: 5061 | OldPilot Цитата ... Поделитесь своими воспоминаниями о продукции SMB. Мне в ремонт только ламповые поделища Богучарова приносили. Кроме мата - мало что могу сказать про этот ужоснахЪ,  Так же ищу колки к рекорду. и так, по мелочам, вот полностью | ||
| Наверх |
|
| OldPilot |
| ||
Зарегистрирован: 28.02.2018, 17:40 Местонахождение: Москва Сообщений: 84 | GeorgeM Цитата ... Мне в ремонт только ламповые поделища Богучарова приносили. Кроме мата - мало что могу сказать про этот ужоснахЪ, Так вот и расскажите - что там не так? Я вот например ламповые изделия этой конторы не щупал, не доводилось пока, мне интересны детали | ||
| Наверх |
|
| wk |
| ||
Зарегистрирован: 31.10.2014, 17:04 Местонахождение: Екатеринбург Сообщений: 1338 | "GeorgeM"] Мне в ремонт только ламповые поделища Богучарова приносили. Кроме мата - мало что могу сказать про этот ужоснахЪ, Не приходилось с его ламповой продукцией общаться, но примочки выполнены отлично и ремонто-пригодны, без особых заморочек с матом. Да и звучат ...-мне нравится. [ Редактирование 29.04.2020, 11:53 ] | ||
| Наверх |
|
