Электрогитара полуакустическая арт. 409

Автор

Добавил

Art_Esto

15.10.2023, 11:06

ID пользователя #12975
Зарегистрирован: 01.05.2021, 11:21
Местонахождение: Татарстан
Сообщений: 39

Э Л Е К Т Р О Г И Т А Р А
П О Л У А К У С Т И Ч Е С К А Я
а р т. 4 0 9

…На перекрёстке скрипел мороз декабрьский, такси скрипело экраном об замёрзшие пальцы и отказывалось вызываться. Время было тёмное, но отпрошенное с работы.
Да сдалась мне эта авитовская «электроакустическая гитара СССР, 2500 руб.»! - осыпался выдох льдинками.

Ни в фантастических мечтах, ни в реальных планах не было такого пункта, и вообще эти 0,5*акустические гитары – тупиковая ветвь эволюции, ни акустика, ни электрика.

А ведь чем-то зацепила гитара, то ли смешной ценой, то ли своим видом – «при мне в клёшах ходили, а ты кто таков будешь?».

Осмотр у продавца был прост, проверил наличие корпуса, грифа и расстояние от него до струн в несколько пальцев, сказал –«Беру».

Поехали. Претендовать буду только на лично-субъективные нюансы, так как всё технические и исторические особенности уже давно хорошо и подробно описаны. Извините, но фото в основном уже послеремонтые, иногда невпопапапад с текстом.

Изначальное состояние:

Корпус.
В отличном состоянии, каких-то страшных трещин и сколов нет, всё крепкое, надёжное.

Лак Страдивари, с закрутом как у Млечного пути, для гармонизации со Вселенной.

Осмотрел внутри – молодцы, твёрдая пятёрка, даже с учётом возраста гитары, нет явных проблем и косяков.

Прежний владелец приклеивал левые ручки от переменников прямо в эфы, не знаю насчёт красоты, а лак слегка покоцался.

Обычно у ретро-гитар должен быть некий документ с печатью, подтверждающий старину, происхождение и перечень прошедших лап и хвостов. У моей – самая лучшая гарантия – следы от побелки балкона, россыпью по верхней деке, попробуй cсымитируй такое.

24 августа 1972 г. Между прочим, четверг.

2 верхних колка погнуты, видимо коврами и санками на балконе гитару вдавило в угол. Оставил как есть, крутить можно.

Естественный релик, не то что эти ваши заполированные непотребства.

Узел морской, прямой. Да, смог.

Считаю данную форму, в совокупности с венецианским вырезом и правильными эфами – самой красивой в линейке собратьев своего времени, глаз радуется.

Гриф. Беда этой модели, квадратно-безпрутковый, внешне соответствует стилю гитары, головка минималистично-нейтральная, обозначения 5-7-10-12 ладов выполнены крупными белыми кругляшами. Квадратность профиля на самом деле не так страшна, кто в СССР играл в подъездах – даже внимания не обратит. Привыкаешь быстро. Но вот отсутствие анкера влечёт за собой целый ворох проблем: искривление, которое не даёт бриджу снизить высоту струн меньше 10 мм; струны при этом почти ложатся на бриджевый датчик. С досады даже погрыз его сбоку, да видимо был уже не первый. Именно гриф не даёт гитаре стать легендой, куда смотрели профсоюзы, исполкомы и партия? Где был лозунг «Пролетарий! Вставь анкер в каждую гитару!»? Не было такого лозунга.

Крепится гриф, в соответствии с таблицей из предыдущего описания R/EVOLUTION, ровно 2-мя проворачивающимися шурупами, (разработчику ещё один укоризненный взгляд, вгоняющий под стол).

Бридж.
Во-первых, прям такая крепкая вещь, мебель структурного дерева, не тронутая временем, приятно вертеть в руках.
Недостаток первый – профиль прилегания к деке слишком малого радиуса, бридж стоял на гитаре касаясь деки краями, странно что про это все владельцы молчат, а момент важный. На моих фото бридж уже подогнанный по профилю.
Второй недостаток связан с флажком (не знаю я никаких этих пикгардов), при настройке мензуры бридж упирается во этот самый флажок, но и этого недостаточно для точной настройки, нужно двигать в сторону грифа ещё на пару миллиметров.
Третий недостаток - пластиковый порожек.
Четвёртый - отсутствует. Нет, не елозит он у меня, сидит крепко.

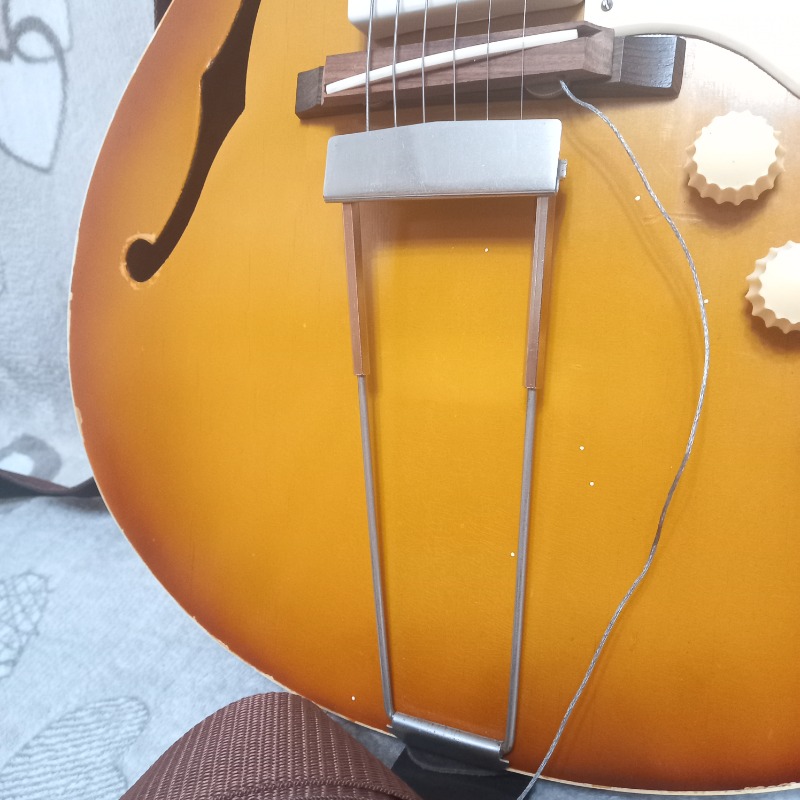

Струнодержатель.
Подниму спорный и музыкальный вопрос. Вот та часть струны, что между бриджем и струнодержателем, она ведь всё равно даёт призвуки при игре. На данной гитаре, эти призвуки не музыкальные, соответствуют расстроенной ноте СИ на 1 струне к примеру. Пробовал приглушить поролоном – звучание вообще блекнет. Интересно, есть какие-то принципы, определяющие правильное расстояние этой нерабочей части струны? Я б делал его кратным мензуре ¼ или 1/8 к примеру. А вы как думаете?

Довольная бабка-антабка.

Электроника. Предполагалось описать этот пункт — вот так – «Она есть.» и перейти дальше. Ну что ожидать от электроники гитары 70-х с безанкерным грифом, дешёвыми колками, и нерегулируемыми датчиками? Так вот, да, катушки болтаются внутри датчиков; да, высота датчиков не регулируется; да, заэкранировать струны инженерная мысль ещё не догадалась. А звук хороший, не благодаря, но вопреки. Схема интересная, примешивает звук грифового датчика к бриджевому.

Философское. Вот не понимаю я смысл этих джазовых гитар. Если упор на акустические свойства, то отверстия в виде эф – думается не лучшее решение, и почему тогда озвучка реализована электромагнитными датчиками, а не пьезо? Если электрогитарные свойства впереди, то для лучшего съёма нужно ставить электрогитарные струны, прощай обертона и бархат бронзовых струн. Ах да, плоские ж струны считаются джазовыми. Так это ж вообще недоразумение, к чему таким струнам акустическая полость, если она не даст богатства звука? В общем тупиковая ветвь развития гитарной мысли. Да знаю я про Люсиль и 535, но принять не могу.

Ремонт, реставрация, восстановление.
– не совсем верные термины, тем более с возрастом оказали влияние Апрельские Тезисы Сообщества. По этой гитаре полуакустической артикула 409 была принята следующая концепция – приведение в рабочее играбельное состояние с максимально возможным сохранением конструкции, исторического вида и основных элементов.

Корпус.
Залакировал мелкие выщерблины, чтоб не отколупливалось дальше, суперклеем промазал подозрительные места в полости под пятку грифа.

Антабка плохо держалась ввернутой в фанерную обечайку. Поэтому под антабкой внутри корпуса вклеил внутрь небольшой брусочек в 30 мм, надёжней будет.

И всё. Кто делал корпус – твёрдая пятерка. Больше возился с оттиранием пыли и грязи, вот это реально проблема. Видимо гитара покрыта нитролаком, разводы это наше всё. Пробовал аккуратно разные хим. средства, спирт, Фейри и т.д. Без последствий и без результата, размазывание пятен.
Самый лучший результат получил вот так:
Соблюдайте меры предосторожности, проветривание, защита рук, носа и глаз!
Предварительно стоит проверить на небольшом маловажном участке.
Нашатырный спирт, развести в воде. Протирать в 2-3 этапа.
1. Салфетку слегка смочить, хорошо выжать, протирать для смыва основной грязи, менять, если уже тёмная. Разводы всё так же будут оставаться, но это уже «чистые» разводы, без грязи.
2. Новой салфеткой, еле смоченной несколькими каплями, двигая вдоль волокон убирать разводы. Даже если немного разводов останется, всё, лучше уже не будет, рукавом потом оботрётся.

Бридж.
Выровнял профиль, для полного прилегания на корпус клал газету, на газету наждачку и небольшими движениями долго и упорно притирал до полного (удовлетворения) соответствия.

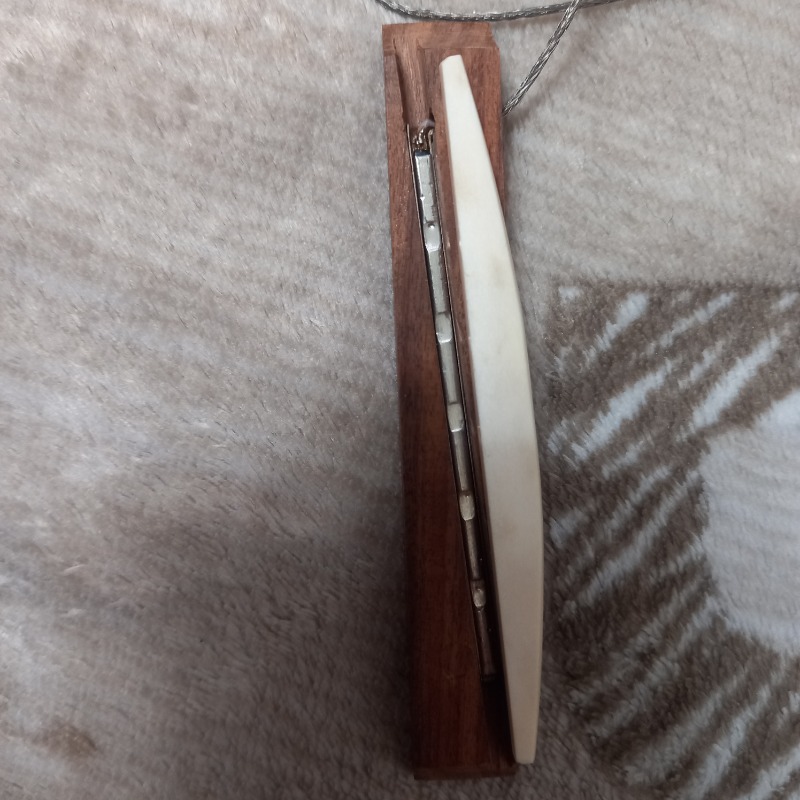

Проблему настройки мензуры (бридж упирается в пикгард, не хватает расстояния) решил хитро: во-первых, пластиковый нижний порожек заменил на костяной; и второе – сделал его верхнюю часть гораздо шире паза, в сторону грифа, что позволило сделать правильную тонокомпенсацию.

Гриф. В естественном цвете.

С грустью и печалью, вопреки концепции, чтоб исправить прогиб решил выравнивать накладку с заменой ладовых порожков. Вывел профиль, полюбовался на красоту неокрашеного дерева.

Очумелые ручки. Приспособа для придания нужного радиуса ладовым порожкам. Радиус брусков должен быть меньше нужного, так как порожки после процедуры слегка распрямляются.

Следующий этап – окраска накладки в чёрный цвет краской для волос, конкретно Schwarzkopf Palette №2 3-0 тёмно-каштановый (чёрный советуют не брать, даёт фиолетовый оттенок).

Делал всё по инструкции, чуть больше выдерживал время.

Получается великолепный чёрный цвет с блестящими на солнце прожилками.

Пластиковые кругляши тоже окрашиваются, становятся розовыми, лечится мелкой наждачкой.

Непокрашенными остались места, где хорошо капнул суперклея.

Опасный момент – лаковое покрытие по краям грифа тоже окрашивается, на этой гитаре не критично, а на светлых грифах – надо хорошо продумать, как исключить попадание краски, канцелярским скотчем заклеивать, а может время меньше выдерживать.

Пластиковый верхний порожек уже трескался, заменил на костяной. Лось. Просто лось.

Внезапно оказалось, что даже ровный гриф, толстый, квадратный и высушенный десяткам лет под нагрузкой всё равно искривляется под натяжением струн. Это было неожиданно, изгиб получился в районе 0,7 мм, сие было признано неприемлимым, все труды насмарку. Вторая неприятность – струны при полностью опущенном бридже оставались высоко над грифом, 5 мм, и почти лежали на бриджевом датчике.

Профиль грифа сложно исправлять без струн, изгиб пропадает. Для анализа изгиба штангенциркулем сделал замеры высоты струны над каждым ладом, начертил на миллиметровой бумаге, кратно увеличив размер, соединил точки, и приложив ровную нитку прикинул, где и какие лады можно подточить и насколько, благо высота порожков позволяла это сделать.
На фото выше – замеры на первых ладах. Ниже – анализ по каждому ладу отдельно.

Досталось надфилем конечно же последвеннадцатым ладам и 1-2-3-м, привёл изгиб к академическим 0,3 мм.

Всё с изгибом разобрался, теперь высоту струн бы убавить. Перебрал бриджевый датчик, максимально плотно закрыв крышку, убрал лишние прокладки между ним и корпусом, уменьшив высоту насколько можно. Нет, не спасло.

Скрипя несуществующим анкером в зубах решился на ещё одну кардинальную меру – изменение угла наклона грифа относительно корпуса. Вариант вставки между грифом и корпусом отмёл, не люблю я такое, да и 2 крепёжных шурупа превратили б такую конструкцию в вечный шарнир. Буду точить пятку грифа. Вот только насколько? Тут отклонение в доли мм на конце грифа в сантиметры превратятся.

Снова миллиметровая бумага, начертил вырез под пятку грифа, вид сбоку. И вырезал из бумаги непосредственно кусочек грифа, прикладывая так и сяк, понял, что край пятки нужно наклонить/подточить ровно на 1 мм. Что и сделал, выровняв до ровной плоскости.

А нужно было - изначально делать гриф с анкером.

«И мензуру побольше!» - это мне уже соседи в вентиляцию орут.

Уфф, теперь всё получилось, и высота струн и изгиб грифа в норме, и бридж имеет запас хода вверх-вниз.

Полезный совет Чтоб шурупы крепления грифа не проворачивались, по совету гитарного мастера Михаила Тиунова пропитал отверстия в грифе суперклеем, и когда высохло с трудом и силой ввернул крепления. Вот этот момент с суперклеем и тугой затяжкой очень сказался на звучании гитары, до – первые 2 струны были явно тише остальных, аж расстроился, а после – громкость выровнялась и появилась эдакая плотность в звучании на всех ладах.

И на всякий сделал конические медные шайбы-втулки под головки шурупов, чтоб не врезались в корпус.

Электроника. В датчиках не хватало целлулоидной вставки, и ручек не было на переменники, выручил форумчанин, если не подводит память - ник Alexstar, спасибо ему большое и человеческое, гитара приняла уже завершённый вид.. Струны заземлил внутри корпуса, отдельный провод припаял к земле схемы, другой конец провода распушил и изнутри корпуса вставил в отверстие антабки, прикрутив оную как и положено. Перебрал переменники, чтоб не шуршали.

Гнездо СГ-5 оставил, хорошо, что переходник есть. А лет 10 назад не думая б сменил на джек, вот оно, влияние форума. Под гнездо и гайки переменников подложил тонкие капроновые прокладки, чтоб не повредить лак.

Впечатления.

Корпус: лёгкий плоский корпус у акустической гитары – это здорово и удобно. До сих пор гитару ощущаю маленькой, хотя на самом деле габариты стандартные.

Гриф: на троечку, привыкнуть можно.

Звук акустический: струны 10-ка бронза, Аддарио. А вот есть своя прелесть в звуке, это яркая плотная атака, все ноты прям чётко слышно, на любых струнах и ладах. По сравнению с Ямахой 310 – по атаке выигрывает. По частотам, всё есть и басы и высокие, и средние. Только тише обычных гитар. И в этом кроется преимущество, дома можно играть агрессивно, не боясь потревожить домочадцев и соседей. Читал, что звук луначарки глухой, гулкий, сковородочный – в моём экземпляре нет даже намёка на такое.

Звук электрический. Тоже удивил. Приятный сингловый звук, когда впервые подключил - залип на пару часов. Что понравилось, все положения ручек играбельные. Даже тон, выкрученный в ноль позволяет использовать такое звучание. Оба датчика делают своё дело, может есть смысл и реализовать их отдельные включения.

Висит гитара на стене, использую наравне с другими, а чаще по вечерам, чтоб мурлыкать в своё удовольствие.

И общее впечатление, выражу одной фразой:

на этой гитаре хочется играть.

С уважением, Куничев Денис /Art_Esto/
