 Дитя конверсии - Элегия от Молота |
| Автор | Добавил |
| lpman |
| ||

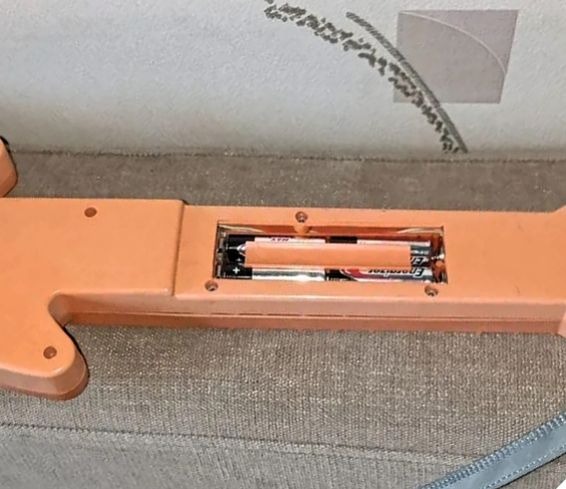

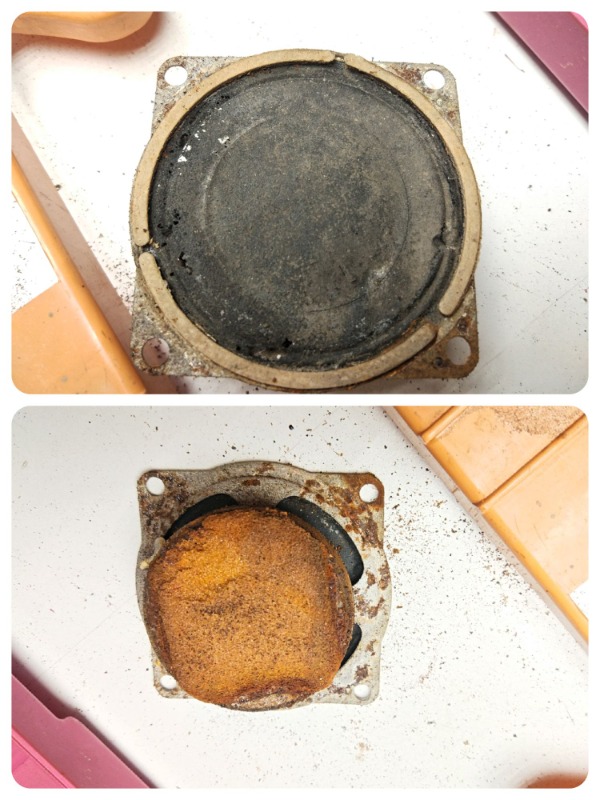

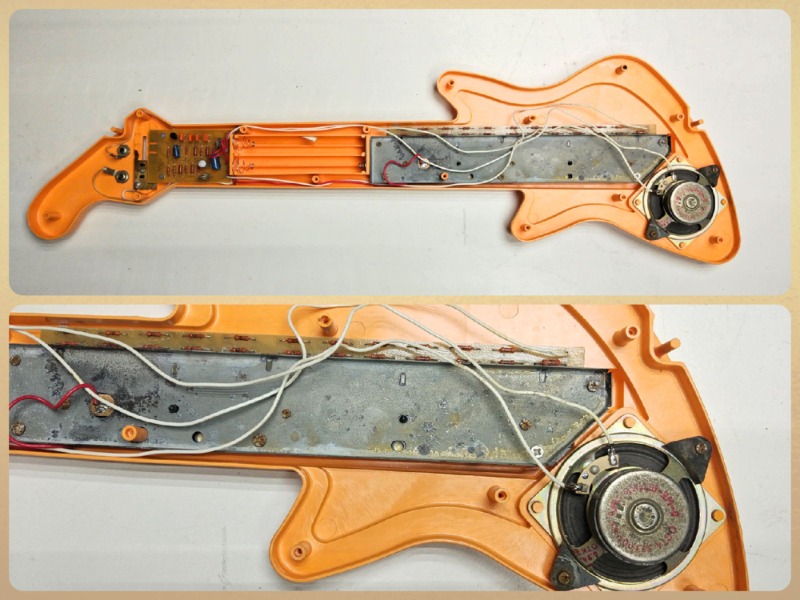

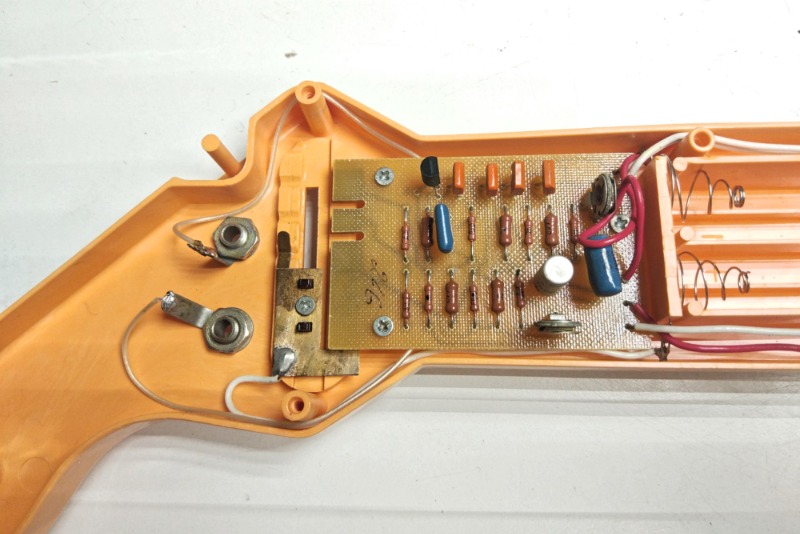

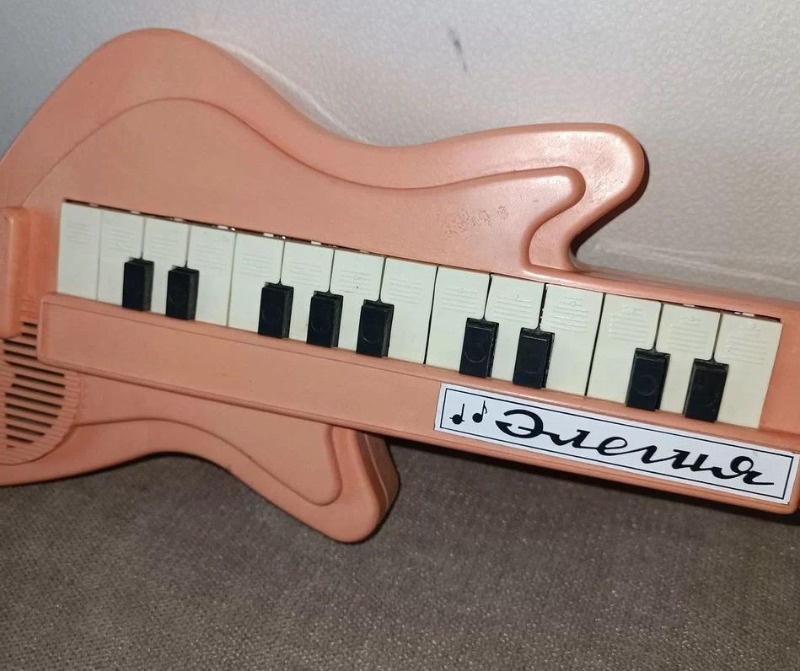

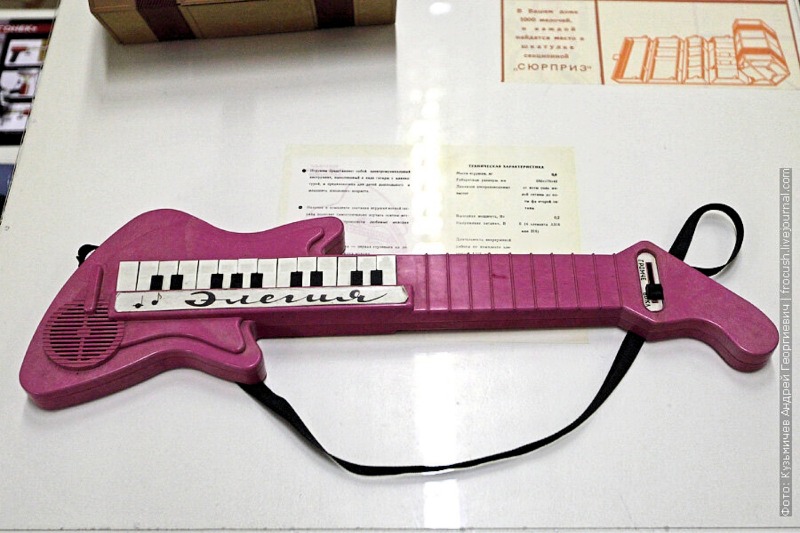

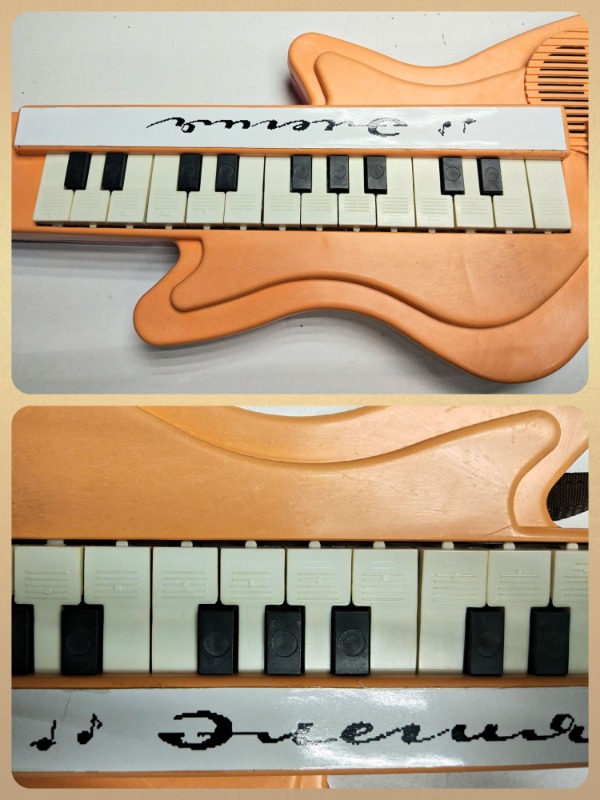

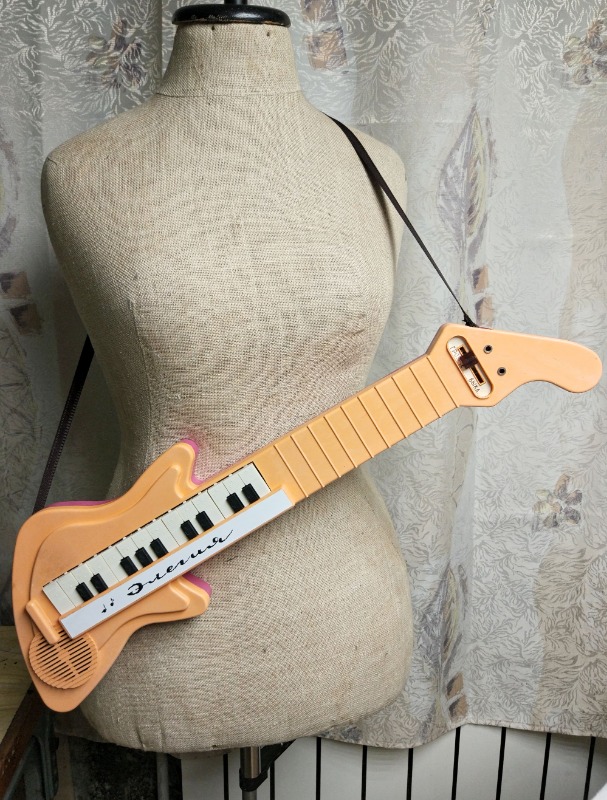

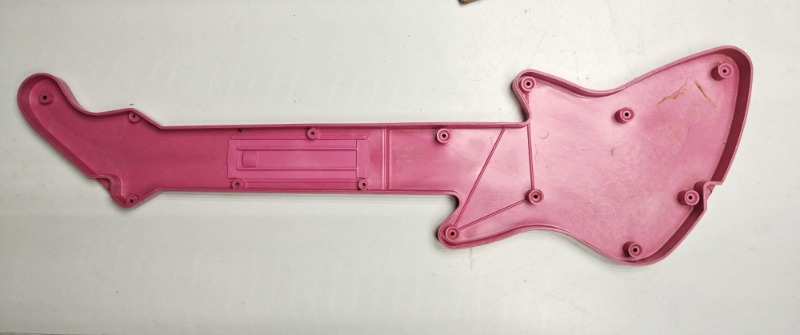

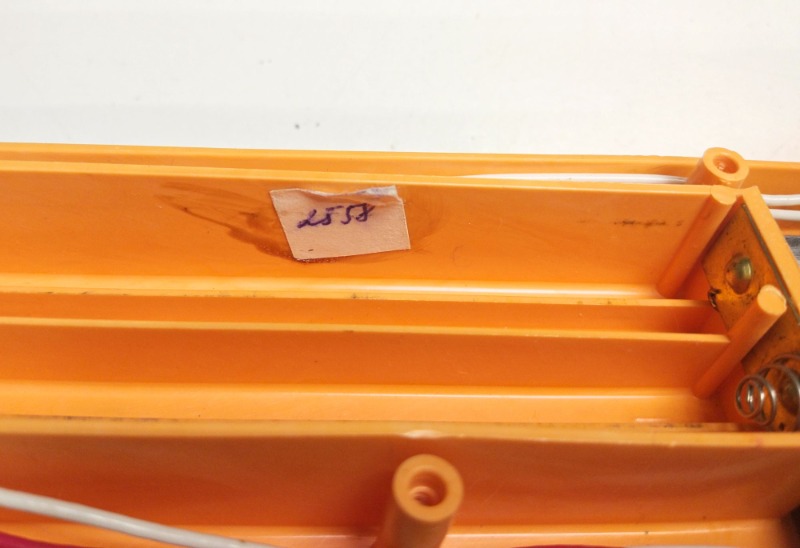

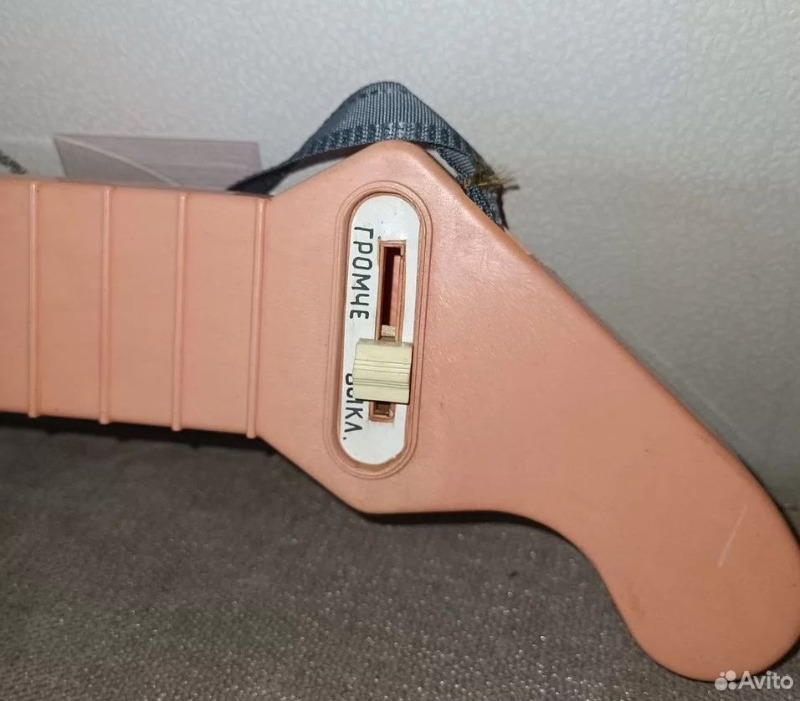

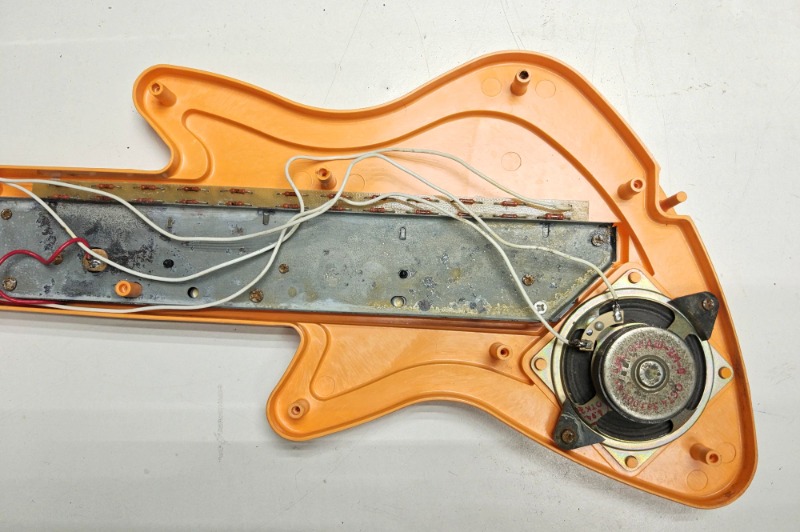

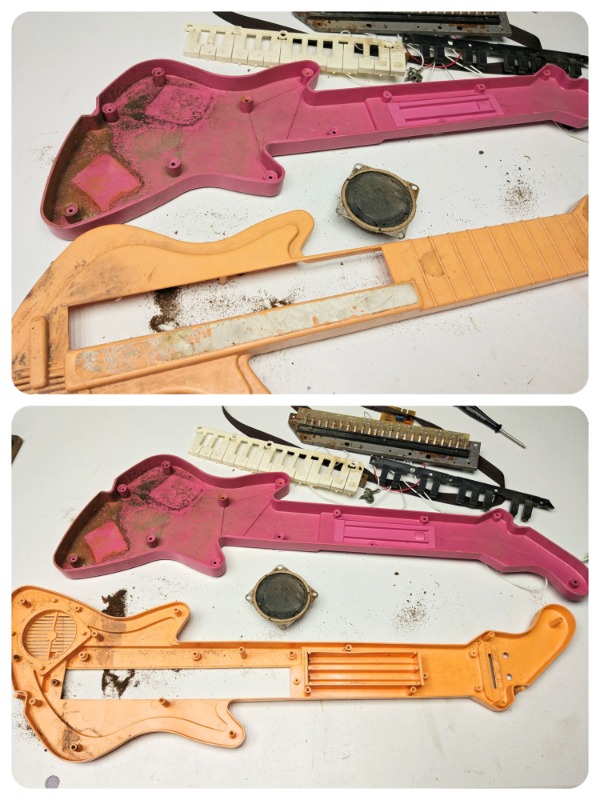

  Зарегистрирован: 07.09.2010, 20:48 Местонахождение: Москва и область Сообщений: 1455 | Есть в России такой завод - «Вятско-Полянский машиностроительный завод „Молот“». Как и все военные заводы в перестройку начинал клепать товары народного потребления, как и все, с переменным успехом. Помимо прицепов к мотороллерам и прочего родил этот завод и гитару. Да не простую, а клавишную. По сути сильно упрощенный вариант органчика Фаэми в форме гитары. Игрушка, конечно. Вот и фото из местного музея: Так что знакомтесь, Элегия. А началось с того, что на одной барахолке увидел вот это  Конечно, заинтересовало, поскольку инстинкт уже срабатывает автоматически. Ну и купил. Вот несколько фоток после вскрытия   Зрелище печальное, но на самом деле все легко лечится. Динамик, который в труху - под замену (0.5 ГДШ), остальное под душ. Пропаял все, благо не много. контакты почистил, переключатель смазал, собрал - работает!  И краткий обзор, как обычно с головы грифа)  Именно здесь находятся мозги и главные управляющие функции. Платка, достаточно незатейливая с парой подстроечников. Один управляет тоном, второй, видимо, настройкой усилителя. Ползунковый переключатель громкости в три фиксированных положения и он же выключатель питания. Так же присутствуют два разъма питания. Возможно, уже и самодельные, поскольку на музейной гитарке таких нет. Так же их нет и еще на одной, найденной на просторах Яндекса. Вот:  Далее по грифу - батарейный отсек. Уж не знаю для каких элементов питания эта емкость предназначалась, но с элементами АА пришлось ставить дополнительную пружинку под контакт, иначе контакта не было)  Вот она, справа. На бумажке, возможно, порядковый номер инструмента. Кстати, детальки на плате 89-90 годов, что косвенно говорит о дате рождения. В деке размещен блок клавиш и динамик (Турист длч малышей?) Блок состоит из белых и черных клавиш, стального основания, латунной пластины с язычками и платы с резисторами и контактными площадками. При нажатии на клавишу она прижимает латунный язычок к контактной площадке и происходит рождение звука.  Вот, в общем, и все незамысловатое устройство. Дополнительно изготовил новую наклейку с надписью. Ну, уж как получилось)  Забавно, что в качестве ремня производитель, не заморачиваясь, использовал тесьму для подшива брюк. Причем это не только на моем экземпляре, но и на гитаре из интернета - на фото, где головка грифа хорошо видно. Так же, я заметил, что и батарейный блок несколько подправлен  У меня, видимо, более ранний экземпляр. Да, при вскрытии обратил внимание, что несколько саморезов были под пластилином. Но под грязью наличие пломб определить было невозможно. Теперь о звуке: Конечно, строит очень приблизительно, но простенькую мелодию можно сыграть. Громкости даже с избытком, на максимальной куча дребезга. Пришлось все демпфировать внутри акустическим паролоном (он не гниет). В целом, игушка забавная и в тему) В заключении добавлю, что скорее всего таких экземпляров осталось еденицы, поскольку штука хрупкая, а в детских руках особенно. Да и ценности в те годы не представляла совсем никакой. В качестве коды еще несколько фоток  Задняя крышка  Вариант надписи из интернета  [ Редактирование 01.05.2025, 15:05 ] | ||
| Наверх |
|
| Cdur |
| ||
  Зарегистрирован: 28.05.2019, 15:11 Местонахождение: Санкт-Петербург Сообщений: 5210 | Осталось научить изделие по-новомодному посылать MIDI-сигнал на соответствующие устройства...  Мы порой, с волками споря, Воем в си-бемоль-миноре... | ||
