Ах, Самара-городок

Эта история началась довольно давно, в 2014 году, когда будучи в гостях у Александра Алексеевича Краснощёкова я увидел в каталоге РОСМУЗПРОМа эти удивительные гитары. «И биться сердце перестало» - я влюбился самым натуральным образом. Потом были долгие бесплодные поиски уцелевших экземпляров, попытки выяснить хоть какие-нибудь интимные подробности этих красавиц у счастливцев, державших их в руках почти полвека назад и в конце концов чёткое осознание, что естественным путём, в дикой природе отловить такую особь мне, видимо, не суждено. И тогда было принято решение вырастить себе клона in vitro.

Понятно, что пошёл я за этим к нашему глубокоуважаемому сеньормастербилдеру SPA.

Помимо него, прямо или опосредованно в создании данной реплики поучаствовали многие форумчане – я бы хотел поблагодарить их поимённо:

- vladimirky и starosta – за неоценимую помощь в составлении ТУ;
- sergee за изготовление металлической фурнитуры и пикгарда;
- kononoff за подшипники для тремоло;
- Izol за ручки, рычаг, цангу и весь крепёж;
- Геннадий_Сибирь за декаль.

Я потихоньку копил деньги и размещал заказы на фурнитуру, когда как гром среди ясного неба бабахнуло объявление на OLX – где-то на Украине всплыла перекрашенная САМАРА во плоти! Я кинулся в бой, но кто-то оказался либо богаче, либо шустрее... После такого сокрушительного фиаско мне ничего не оставалось, кроме как спешно интенсифицировать работы по изготовлению реплики.

Краткая историческая справка по электрогитарам Куйбышевкой фабрики музыкальных инструментов.

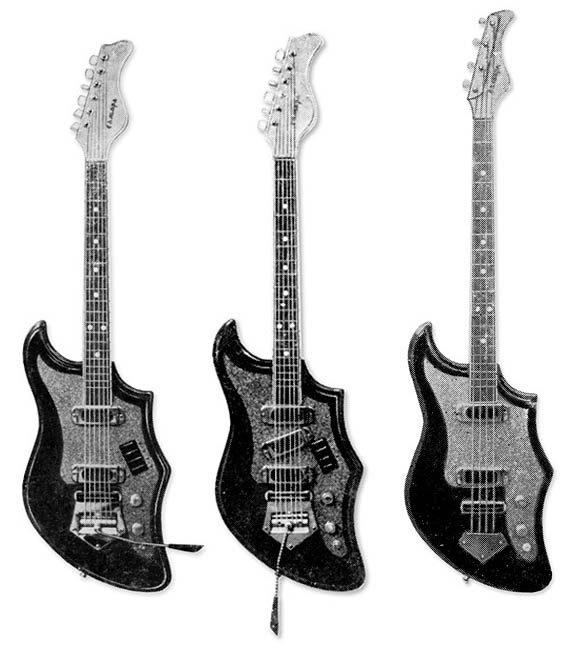

Комплект гитар САМАРА, включавший в себя «Ритм», «Соло» и «Бас», выпускался с 1970 года небольшими партиями под заказ учреждений культуры. Первые инструменты, разработанные Ю. Мокроусовым, В. Борисовым и В. Алексеевым имели вот такую «кастетообразную» форму, отдалённо напоминающую итальянские гитары GEMELLI 224, выпускавшиеся в начале 60-х – по крайней мере, тройной вырез на нижней стороне деки довольно-таки похож. Возможно, впрочем, что самарские лютнеры извлекли данный дизайн из ноосферы без каких-либо посредников.

Как видно на фото в обнаруженной Chapt’ом архивной заметке из газеты ВОЛЖСКАЯ КОММУНА, первоначальная форма тремоло поддерживала общий «лунный» дизайн инструмента, но довольно быстро основание машинки приняло вид пентагона.

Подобная вычурная форма, впрочем, просуществовала недолго: вскоре САМАРЫ стали напоминать классические немецкие гитары MUSIMA Eterna (вероятнее всего, этот дизайн был позаимствован коллективом Куйбышевского сталелитейного завода, когда в 1972 году на нём был начат выпуск электрогитар). По свидетельству vladimirky, подобные «рогатые» гитары делались на обоих предприятиях. Можно обратить внимание на смену формы станины тремоло.

После этого эволюция привела САМАРУ к франтоватому декору в виде оклейки целлулоидом и снижению агрессивности рогов – подобный инструмент имеется в коллекции Олег-арх’а. В целом этот дизайн продолжает традиции мелкосерийных восточногерманских инструментов. И снова меняется форма тремоло.

Последняя известная на данный момент инкарнация куйбышевских электрогитар, запеленгованная на ресурсе богатого ценителя творчества Эрика Кляптона, выглядит следующим образом – как видите, отличия от предыдущего дизайна небольшие: форма рогов и двухрядное расположение колков.

На всякий случай напомню, что все эти гитары выпускались крошечными тиражами, поэтому любой инструмент данного семейства является достоянием Республики, памятником истории и культуры и охраняется законами СГ и РФ!

А теперь, собственно, слайды этапов изготовления клона древнесамарской электрогитары на мощностях питерской ЛЕНМУЗДЕТАЛи. Идея воссоздания гитары возникла в моей голове в 2015 году, поэтому инструмент в честь сорокапятилетия оригинала назван САМАРА-45.

Склеивание корпуса из ольховых брусков.

Приклеивание берёзовой фанеры - всё, как на оригинале.

Мебельный сэндвич.

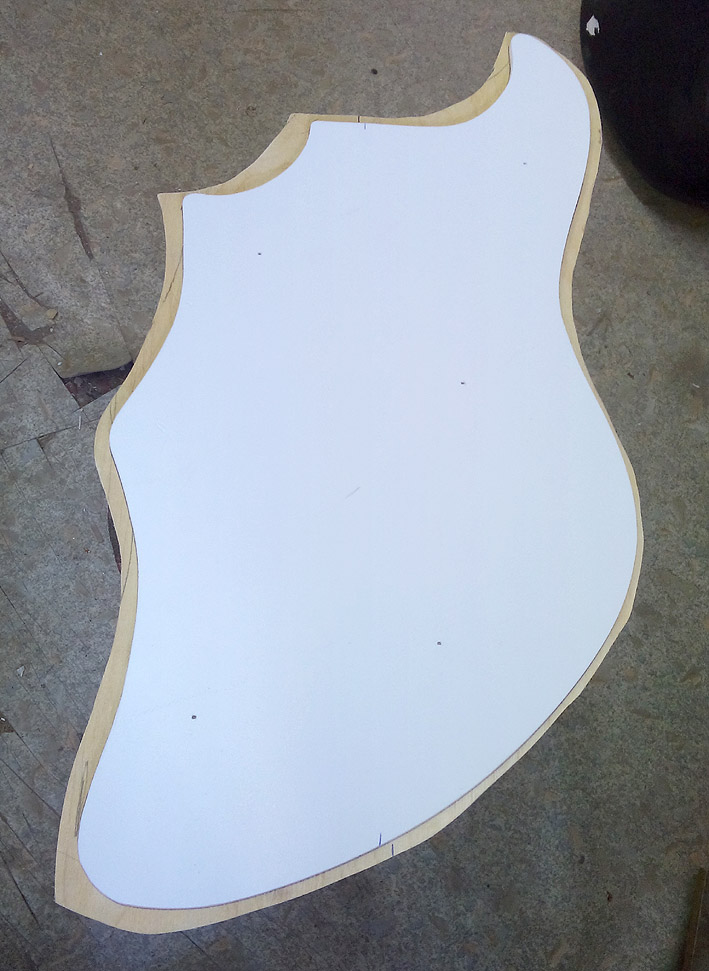

Заготовка и шаблон.

Заготовка обрезана по контуру.

Фаска по нижней деке.

Фаска по верхней деке.

Склеивание кленового грифа.

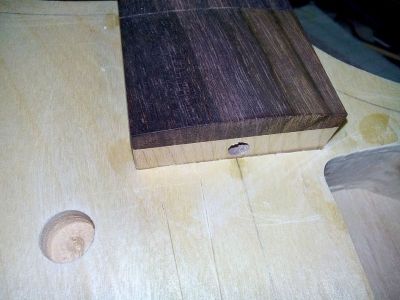

Канал анкера с гайкой под шестигранный ключ.

Крепление грифа через мебельные футороки в пятке.

Выборка под электронику.

Примерка потрохов.

Изделие готово под покраску. Красилось всё правоверной НЦ.

Изделие перед шлифовкой. По свидетельствам очевидцев, эта разновидность самарских электрогитар обычно окрашивалась в красный, зеленовато-голубой или коричневый бёрст с блёстками, но мне приглянулся чисто чёрный вариант из каталога РОСМУЗПРОМа. Да-да, я по национальности УГ.

Безусловно, считать этот инструмент точной копией некогда существовавших гитар Куйбышевской фабрики музыкальных инструментов – нельзя: мне хотелось получить не просто ММГ на стенку, а рабочий инструмент, поэтому в спецификации были внесены небольшие коррективы (скажем, под пикгардом не общий «бассейн», дающий характерную коробчатость в звуке, а небольшие аккуратные выборки, накладка грифа не плоская, а с заметным радиусом, сам гриф не буковый, а кленовый и т.д.).

Отдельно следует отметить, что при изготовлении клона САМАРЫ ни одна гитара не пострадала – из оригинальных советских запчастей на ней только Луначарская планка колков, пара подшипников в тремоло, разъём СГ-5, потенциометры СП-3 и пара осветительных выключателей. Даже крышки звукоснимателей самодельные, фрезерованные из латуни и хромированные (если бы я строил САМАРУ сейчас – купил бы у Влада у пару новодельных крышек SIMETO).

А это уже готовая гитара.

Голова грифа оклеена белым целлулоидом, как на самых ранних экземплярах - в дальнейшем перо красили нитроцеллюлозной краской в цвет грифа.

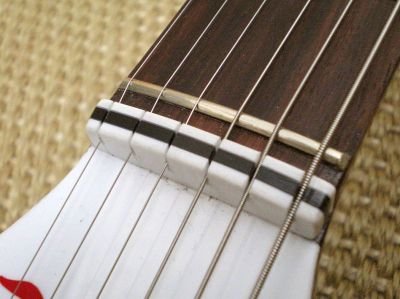

Трёхслойный порожек.

Палисандровая накладка грифа, размеченная крупными пластиковыми дотами.

Втулки колков дюралевые, как на оригинале.

Стандартная Ленинградская планка с силуминовыми штоками.

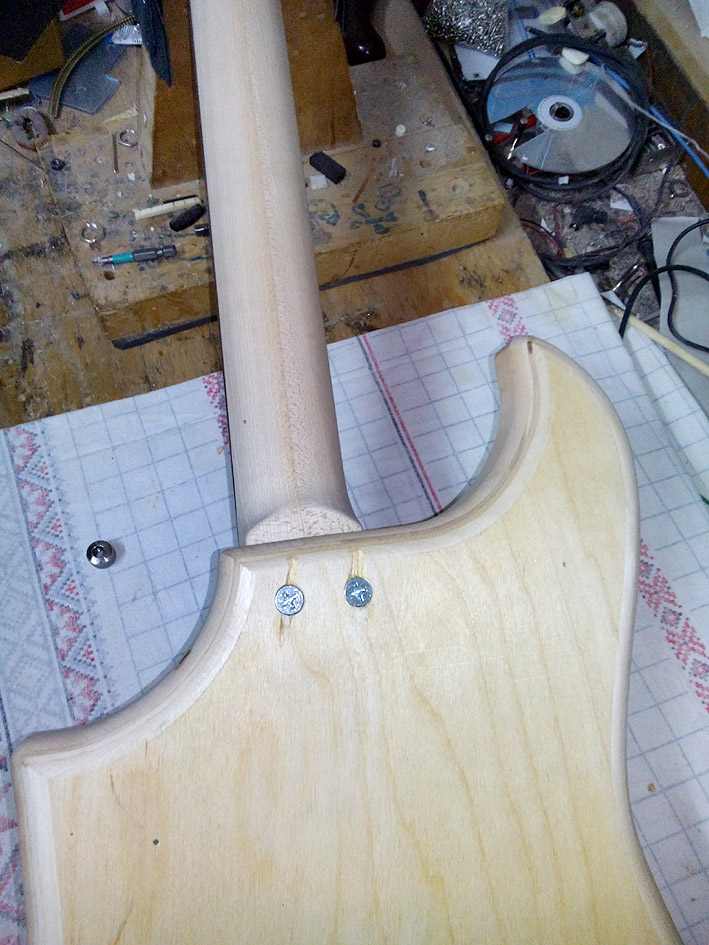

Гриф крепится к деке двумя винтами, как на немецких гитарах. Естественно, со временем филипсовский "плюс" буддет заменён на кошерный русский "минус".

По периметру лицевой стороны корпуса идёт красивая фаска в духе MOSRITE.

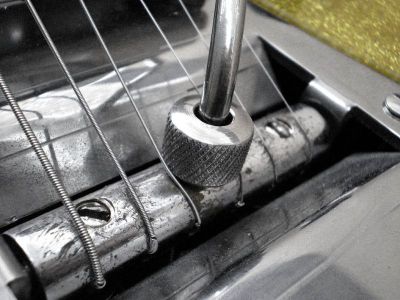

Тремоло-система по мотивам немецкого "бигсби" - закреплённый на подшипниках барабан с отверстиями для струн и цангой крепления рычага. Сила натяжения струн уравновешивается парой пружин, скрытых внутри корпуса.

Бридж представляет собой металлическое корытце с деревянным вкладышем с параллельными пропилами. Переставляя обрезки ладовой проволоки в пропилах, можно более-менее отстраивать мензуру каждой струны в отдельности, а общая высота струн регулируется при помощи двух шайб с накаткой.

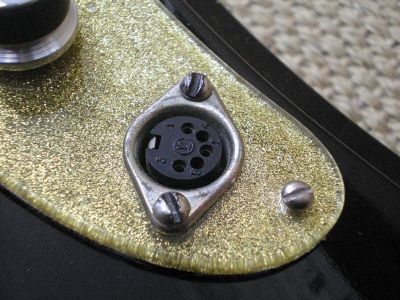

Электроника, смонтированная на пикгарде из искристого пластика, состоит из двух нерегулируемых звукоснимателей-синглов в корпусах, напоминающих SIMETO, селектора звучков и обрезных фильтов ВЧ и НЧ, реализованных на двух осветительных электровыключателях, мастер-громкости и общего тембра с дюралевыми ручками, а также классического разъёма СГ-5.

Антабки - небольшие дюралевые пуговицы. В оригинале верхняя была прикручена в районе крепления грифа, как на полуакустиках, но подобное размещение на тыльной стороне верхнего рога (как у BURNS или сталелитейных электрогитар) кажется мне намного более удачным.

Инструмент, противу ожиданиям, оказался исключительно удобным и звучным. Прихотливая форма нижнего ребра деки позволяет комфортно играть сидя, а выбранное мною размещение антабок делает игру на ремне вполне эргономичной.

Собственно, я даже не знаю, какое резюме вывести из всего этого дела. Разве что одно: мечтайте, и ваша мечта сбудется - рано или поздно, тем или иным образом.

...но за оригинал, пожалуй, не жалко и почки.
