Чертежи

Переход на страницу   <<        >>
Автор Добавил
Olexander
08.11.2014, 11:18

ID пользователя #3287
Зарегистрирован: 20.06.2012, 12:27
Местонахождение: Киев
Сообщений: 52
Добавлено: 07.11.2014, 12:21
Товарищи! Можете помочь с чертёжиком крышки анкера на Кремону дредноут?


Лучше всего распечатать скан на принтере и вырезать шаблон в натуральную величину.Если такой возможности нет,то размер клеточки 5мм.Габариты крышки 77.4х33,8х1,2мм.

ap
Наверх
PM
OLEGMAN68
12.11.2014, 07:41

ID пользователя #2845
Зарегистрирован: 28.11.2011, 12:09
Местонахождение: Мичуринск
Сообщений: 1973
Фотки клюва Музимовского от Linasa. ../../e107_files/public/1414934139_2067_FT155614_rankenel_.jpg][/link]













[/quote1415777741]


Продажа, обмен Совгитаровской твёрдой валюты. [link]
Наверх
Сайт PM
BAILOW
16.11.2014, 23:23
ГостьПикгард MUSIMA SPEZIAL.



Наверх
PM
dblack
11.12.2014, 11:56
Гость
ZeLiBoBBer Цитата ...

Jolana Rubin флажок




Вектор в размер с контура ZeLiBoBBer'а

Пикгард Jolana Rubin Bas, Color Bas

Corel-13

pickguard-jolana-rubin-bas.zip

Насчет отверстий пока не уверен. Вырежу, примерю - тогда сделаю апдейт точного файла.
Наверх
PM
sYv
04.01.2015, 10:47

ID пользователя #3019
Зарегистрирован: 28.01.2012, 11:03
Местонахождение: Тобольск
Сообщений: 1179
Верхняя часть бриджа Jolana Alfa:







[ Редактирование 14.05.2015, 06:54 ]

Мена [link]
Наверх
PM
Bezumny
08.01.2015, 15:01

ID пользователя #3362
Зарегистрирован: 12.08.2012, 12:50
Местонахождение: Кировоград, Украина
Сообщений: 1168
Пластиковый логотип Мигма Електра
Длина 65мм, высота больших букв 11мм, маленьких 7мм, толщина логотипа 0.8мм.








[ Редактирование 14.05.2015, 06:55 ]

Хочу, имею, куплю, продам тыц
Наверх
PM
Cерый
11.01.2015, 07:33

ID пользователя #2824
Зарегистрирован: 21.11.2011, 09:20
Местонахождение: Москва,Раменское, Московская обл.
Сообщений: 3787
Фото бриджа "Урал"ЭГ









Наверх
PM
Marx
14.01.2015, 06:05

ID пользователя #3121
Зарегистрирован: 20.03.2012, 16:03
Местонахождение: Барнаул
Сообщений: 2001

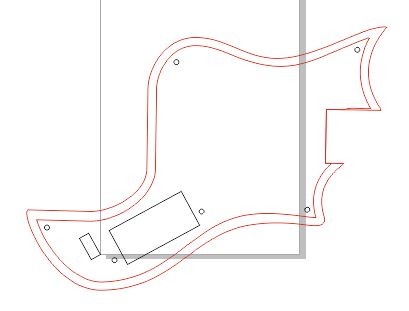

Чернигов пиккуард пластик в векторе
__.rar

Marx's wish list [link]
Наверх
PM
VP
18.01.2015, 16:19

ID пользователя #46
Зарегистрирован: 25.01.2007, 11:02
Местонахождение: Новосибирск
Сообщений: 6453
Бридж Lignaton.
Конфигурация очень прихотливая. Если упустил какой размер - сигнализируйте.
Ширина основания от 10,7 до 11,0 мм. Косточка в верхней части - наискосок.



































[ Редактирование 18.01.2015, 17:22 ]
Наверх
PM
sYv
18.01.2015, 16:53

ID пользователя #3019
Зарегистрирован: 28.01.2012, 11:03
Местонахождение: Тобольск
Сообщений: 1179
На моём радиус отсутствует. Основание немного короче.

[ Редактирование 18.01.2015, 16:54 ]

Мена [link]
Наверх
PM
sYv
18.01.2015, 17:22

ID пользователя #3019
Зарегистрирован: 28.01.2012, 11:03
Местонахождение: Тобольск
Сообщений: 1179
sYv Цитата ...

На моём радиус отсутствует. Основание немного короче.







+ на основании подушечки из войлока (быть может пионеренг).

Мена [link]
Наверх
PM
skipper2
27.01.2015, 18:15

ID пользователя #2603
Зарегистрирован: 08.06.2011, 12:53
Местонахождение: Харьков
Сообщений: 974
Не помню,есть здесь или нету,потому выкладываю чертежик крышки анкера на Борисовскую Футураму.Прошу прощения за качество чертежа-я не технарь,черчением занимался в 8м классе,почти 35 лет назад

Наверх
PM
Ray
19.03.2015, 12:08
Гостьможет пригодится кому-то:




[ Редактирование 19.03.2015, 12:10 ]
Наверх
PM
Ray
19.03.2015, 12:10
Гость:

Наверх
PM
Ray
19.03.2015, 12:11
Гостьребра выступают примерно на 0,8 мм из корпуса, толщина ребер - 1 мм
Наверх
PM
сэмуэль
19.03.2015, 15:58

ID пользователя #2320
Зарегистрирован: 27.12.2010, 12:58
Местонахождение: Саратов
Сообщений: 5988
зацеп музима v/2
основание 35 мм на 60 мм винты по центру на расстояние 10 мм и20 мм крайние на расстояние примерно 7.5мм от края
часть гсе крепятся сами струны загнута под углом примерно 45 градусов размер 10 мм растояние между дыкрами 15 мм



[link] группа Время & Река музыка вступаем слушаем
Наверх
PM
Ray
20.03.2015, 22:58
ГостьРанняя ручка потенциометра Musima (Elektrina, etc?):





[ Редактирование 20.03.2015, 22:59 ]
Наверх
PM
Ray
21.03.2015, 21:07
ГостьВспомнил, что Зедди мне вспомнил в чате не выложенный в срок логотип)



montesumaaaaa.rar
Наверх
PM
SPA
25.03.2015, 17:35


Зарегистрирован: 20.10.2007, 20:17
Местонахождение: Санкт-Петербург
Сообщений: 7295

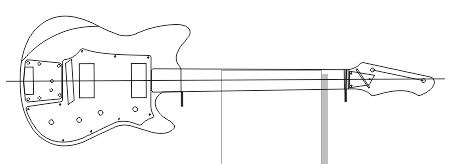

чертеж Jolana Star V
где-то я уже его выкладывал, такшта будет дубль
5.rar

corel draw X3 и выше

[ Редактирование 14.05.2015, 06:56 ]

меньше гадов-больше счастья.
обменник - [link]
мои гитарки на ютубе - [link]
Наверх
Сайт PM
Ray
26.03.2015, 21:00
ГостьВыборки в корпусе под звучки на MUSIMA 25K:




[ Редактирование 14.05.2015, 05:54 ]
Наверх
PM
diesell71
27.03.2015, 18:31
ГостьЧертежик корпуса на Музиму ДеЛюкс 25к
Есть в Автокаде.


ПС Если кто обнаружит неточности и несоответствия - пишите, внесу изменения.

ППС Спасибо Ray и Alex Maestro за информацию по колодцам датчиков

[ Редактирование 27.03.2015, 18:33 ]
Наверх
PM
diesell71
30.03.2015, 19:43
ГостьJolana Diskant 2 Отрисовано с фотокопии заводской "синьки".
Вопросы к обладателям:
Ширина канта
Фото бриджа с линейкой
Фото зацепа.

Кому нужен Автокад - файл, пишите.
Углядите неточности - пишите.
Наверх
PM
SPA
01.04.2015, 15:44


Зарегистрирован: 20.10.2007, 20:17
Местонахождение: Санкт-Петербург
Сообщений: 7295

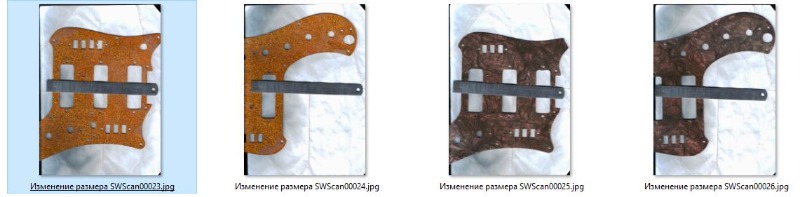

сканы пикгардов урала.
золотистый с большим количеством лишних дырок,коричневый без уголка
_.rar

меньше гадов-больше счастья.
обменник - [link]
мои гитарки на ютубе - [link]
Наверх
Сайт PM
djdollar
03.05.2015, 21:10

ID пользователя #6785
Зарегистрирован: 25.04.2015, 15:12
Местонахождение: Пущино, Московская обл.
Сообщений: 610
Нашёл время, перекидал наброски бриджа УРАЛ-баса и Свердловской ТОНИКИ-баса в чертёжик. Навскидку всё верно, ничего не упустил?
В архиве файл для SprintLayout и файл .xps.

.zip

[ Редактирование 14.05.2015, 05:50 ]

Мой вишлист
[link]
Наверх
PM
SirPunk
19.05.2015, 08:35
ID пользователя #6344
Зарегистрирован: 18.09.2014, 10:13
Местонахождение: Санкт-Петербург
Сообщений: 366
Благодаря любезности SPA удалось измерить и нарисовать бридж Диамант Бас:


Я не могу поручиться за точность измерения радиуса самого бриджа (на чертеже обозначено R 525...550): я распечатал шаблоны только до 500 мм, а радиус оказался чуть-чуть больше. Но если сделать даже 500 мм, погрешность будет не более 0,3 мм на всей длине бриджа. SPA говорит, что бридж мог разогнуться из-за небрежного обращения, поэтому этот параметр может оказаться неточным.

Обращаю внимание, что в отличие от бриджа Диамант ЭГ, седла бриджа не подпружинены: их удерживает от сдвига назад сам винт, на который надета разрезная шайба, и он таким образом фиксируется в бридже.

Ни одна деталь басового бриджа кроме винтов на которых он стоит (на чертеже не показаны) не унифицирована с Диамантом ЭГ.
Наверх
PM
