| Советские гитары :: Форумы :: Реставрация и ремонт | |||
|
|||
 ЧертежиПереход на страницу << >> |
| Автор | Добавил |
| wolf |
| ||
  Зарегистрирован: 19.11.2013, 11:20 Местонахождение: Моршанск, Тамбовская обл. Сообщений: 2285 | Басовый бридж ГОНГ  [ Редактирование 06.02.2016, 13:14 ] | ||
| Наверх |
|
| wolf |
| ||
Зарегистрирован: 19.11.2013, 11:20 Местонахождение: Моршанск, Тамбовская обл. Сообщений: 2285 | Сухарь бриджа ТОРНАДО | ||
| Наверх |
|
| Vzglyad |
| ||
 Зарегистрирован: 02.01.2016, 10:26 Местонахождение: Алма-Ата/Байконур Сообщений: 3271 | Защитная накладка на Лигнатон    | ||
| Наверх |
|
| Izol |
| ||
 izol  Зарегистрирован: 02.07.2007, 11:37 Местонахождение: Москва Сообщений: 5735 | По просьбе Skyworker79 - бридж Львов-бас. "Восточный блок" - база гитарной фурнитуры и запчастей [link] | ||
| Наверх |
|
| Я-Ха |
| ||
 oleUm™ Зарегистрирован: 04.06.2007, 19:11 Местонахождение: Санкт-Петербург Сообщений: 17200 | Шильдик с поздних АККОРДов. Материал - анодированный алюминий, эмаль напоминает тёмно-коричневую половую краску. МАЙ МУZЕУМ oleUm™ и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то". | ||
| Наверх |
|
| wolf |
| ||
Зарегистрирован: 19.11.2013, 11:20 Местонахождение: Моршанск, Тамбовская обл. Сообщений: 2285 | Для рукастых и молоткастых датчик "ГОНГ" Корпус 79*43*15 Винт регулировки высоты датчика М4*20.    | ||
| Наверх |
|
| Skyworker79 |
| ||
 Зарегистрирован: 18.10.2013, 19:25 Местонахождение: Москва, Подрезково Сообщений: 4193 | По просьбе Wolf.Встречайте!Ручка на ГОНГ Вот:))  [ Редактирование 24.07.2016, 03:44 ] Ищу Верхнюю часть чехла на Jolana Kolor/Rubin Bas.В идеале-синего цвета,крышку ЛЕЛЬ ДД(красную), октавер ЛЕЛЬ ,а также педали 180-ой серии ЛЕЛЬ. Мой Wish List [link] [link] Моё скромное собрание | ||
| Наверх |
|
| wolf |
| ||
Зарегистрирован: 19.11.2013, 11:20 Местонахождение: Моршанск, Тамбовская обл. Сообщений: 2285 |  Глубина проточек:18*5; 10*10; 6*18мм [ Редактирование 02.04.2016, 16:28 ] | ||
| Наверх |
|
| gitarrist |
| ||
 Зарегистрирован: 30.10.2011, 18:34 Местонахождение: Пермь Сообщений: 4247 | cat_alex просил размеры грифа СТАР-5. Вот накатал, простите за почерк, думаю всё понятно. Основные размеры даны, остальное вычислить можно.    | ||
| Наверх |
|
| VP |
| ||
 Зарегистрирован: 25.01.2007, 11:02 Местонахождение: Новосибирск Сообщений: 4929 | Бридж для Борисовской Футурамы.    | ||
| Наверх |
|
| MasterZemb |
| ||
| Гость | новодел на Vikomt пойдет?  | ||
| Наверх |
|
| diesell71 |
| ||

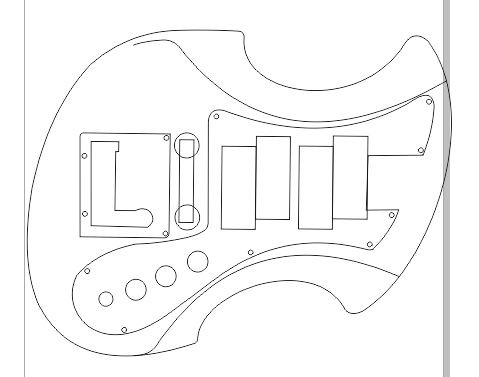

| Гость | Чертеж общего вида корпуса Урал 650 А _650__.rar [ Редактирование 04.12.2025, 17:36 ] | ||
| Наверх |
|
| Alexandr_vg |
| ||
| Гость | Бридж для Орфея Пловдив баса  | ||
| Наверх |
|
| megor |
| ||

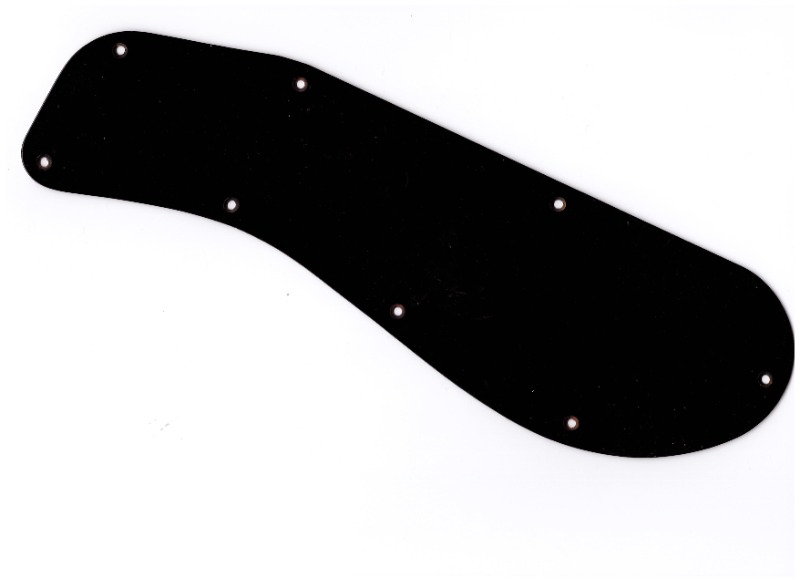

| Гость | Жалко опоздал, но вдруг кому понадобится. Задняя крышка на бас Урал 510 Л. Печатается на А4, дальше кому как удобно. 510.zip [ Редактирование 04.12.2025, 17:37 ] | ||
| Наверх |
|
| RUSLAN |
| ||
  Зарегистрирован: 15.01.2014, 07:57 Местонахождение: Белгород Сообщений: 308 |  | ||
| Наверх |
|
| gitarrist |
| ||
Зарегистрирован: 30.10.2011, 18:34 Местонахождение: Пермь Сообщений: 4247 | MasterZemb  | ||
| Наверх |
|
| SPA |
| ||

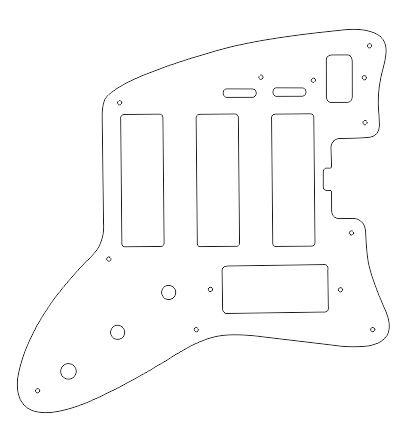

 Зарегистрирован: 20.10.2007, 20:17 Местонахождение: Санкт-Петербург Сообщений: 5671 | пикгард Jolana Tornado ,скорее всего кривоватый, перед изготовлением распечатать и приложить по месту jolana-tornado-pickguard.rar [ Редактирование 04.12.2025, 17:38 ] меньше гадов-больше счастья. обменник - [link] мои гитарки на ютубе - [link] | ||
| Наверх |
|
| Andrey |
| ||

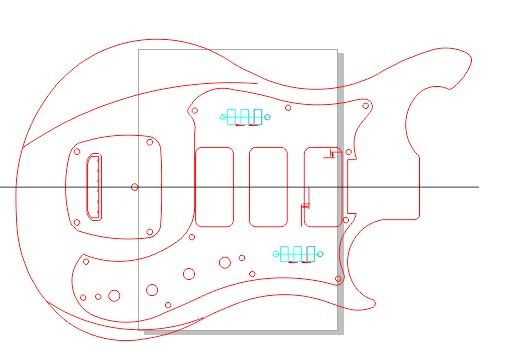

 Зарегистрирован: 24.01.2015, 16:43 Местонахождение: Солнечногорск, Московская обл. Сообщений: 1806 | Чертежик крышки тремоло Урал-650А красный. Плоская. _________________ Мои хотелки: [link] "Ударим автопробегом по бездорожью, разгильдяйству и бюрократизму!" (Ильф, Петров "Золотой теленок"). | ||
| Наверх |
|
| Я-Ха |
| ||
oleUm™ Зарегистрирован: 04.06.2007, 19:11 Местонахождение: Санкт-Петербург Сообщений: 17200 | Бридж и струнодержатель ТУРИСТ-1. Бридж из карболита, порожек латунный.     [ Редактирование 14.08.2016, 20:14 ] МАЙ МУZЕУМ oleUm™ и это... я социопат и параноик, на звонки с незнакомых номеров не отвечаю принципиально. если вы вдруг откуда-то узнали мой телефон, и вам очень нужно со мной связаться - сначала отправьте СМС, мол, "я такой-то и такой-то". | ||
| Наверх |
|
| Targitay |
| ||
  Зарегистрирован: 17.02.2015, 14:42 Местонахождение: Тверь Сообщений: 588 | Панели Орфей-Бёрнс (какие есть в наличии): Толщина передних панелей - 4,2 мм, задней (под Крону) - 4 мм.   Оригиналы тут: [link] ЗЫ Нужен чертеж недостающей панельки (у "малого" рога) [link] . ЗЗЫ: Да, еще забыл написать про "панели". У них по краям фаска шириной 3 мм. [ Редактирование 29.08.2016, 10:51 ] | ||
| Наверх |
|
![[link]](http://www.picshare.ru/uploads/150223/4WpOxD0ER4.jpg){kind=link}
| SPA |
| ||
Зарегистрирован: 20.10.2007, 20:17 Местонахождение: Санкт-Петербург Сообщений: 5671 | тоника-бас от eastwood меньше гадов-больше счастья. обменник - [link] мои гитарки на ютубе - [link] | ||
| Наверх |
|
| Targitay |
| ||
Зарегистрирован: 17.02.2015, 14:42 Местонахождение: Тверь Сообщений: 588 | Панели Орфей-Бёрнс (продолжение):  | ||
| Наверх |
|
| Baza |
| ||
 Зарегистрирован: 23.02.2008, 21:10 Местонахождение: Санкт-Петербург Сообщений: 4210 | нетемат, но хорошая подборка от немецких лютнеров [link] да и форум там интересный | ||
| Наверх |
|
| SPA |
| ||
Зарегистрирован: 20.10.2007, 20:17 Местонахождение: Санкт-Петербург Сообщений: 5671 | orfeus pirin тушка, отрисовка по музеуму  pirin2.rar[ Редактирование 04.12.2025, 17:39 ] меньше гадов-больше счастья. обменник - [link] мои гитарки на ютубе - [link] | ||
| Наверх |
|
| wolf |
| ||
Зарегистрирован: 19.11.2013, 11:20 Местонахождение: Моршанск, Тамбовская обл. Сообщений: 2285 |  В отличии от Тоники-Свердловск,деталь монолитная,резьба М 8Х1,у свердловской М 8. Деталь Тоники - Орджоникидзе отличается от ростовской: состоит из двух деталей как свердловская, с теми же размерами, но резьба М 8Х1. [ Редактирование 20.02.2018, 07:02 ] | ||
| Наверх |
|
