| Советские гитары :: Форумы :: Реставрация и ремонт | |||
|
|||
 ЧертежиПереход на страницу << >> |
| Автор | Добавил |
| Andrey |
| ||
  Зарегистрирован: 24.01.2015, 16:43 Местонахождение: Солнечногорск, Московская обл. Сообщений: 2033 | Ручка Аккорд, от Я-Ха. _________________ Мои хотелки: [link] "Ударим автопробегом по бездорожью, разгильдяйству и бюрократизму!" (Ильф, Петров "Золотой теленок"). | ||
| Наверх |
|
| Andrey |
| ||
Зарегистрирован: 24.01.2015, 16:43 Местонахождение: Солнечногорск, Московская обл. Сообщений: 2033 | Втулка колков Аккорд, от Я-Ха.  _________________ Мои хотелки: [link] "Ударим автопробегом по бездорожью, разгильдяйству и бюрократизму!" (Ильф, Петров "Золотой теленок"). | ||
| Наверх |
|
| BrotherBlues |
| ||
  Зарегистрирован: 28.04.2016, 16:39 Местонахождение: Омск Сообщений: 2723 | Втулка на АККОРД БАС Александр. Омск. Помогу с выкупом в моем городе. Фанат всех гитар Аккорд Лишние детали Нужные детали Гитары BrotherBlues  | ||
| Наверх |
|
| BrotherBlues |
| ||
Зарегистрирован: 28.04.2016, 16:39 Местонахождение: Омск Сообщений: 2723 | Зацеп на Аккорд бас. Полагаю делали их также на коленках, потому что симетрии совсем нет у нижней части.    Александр. Омск. Помогу с выкупом в моем городе. Фанат всех гитар Аккорд Лишние детали Нужные детали Гитары BrotherBlues | ||
| Наверх |
|
| BrotherBlues |
| ||
Зарегистрирован: 28.04.2016, 16:39 Местонахождение: Омск Сообщений: 2723 | Колки на Аккорд БАС Некоторые размеры примерно +\- 0,5 -1 мм. Основание совсем не симметричное. Ножка вала и ухо крепления весла имеют размеры уже с расклепанными концами!! Не забудьте добавить запас на расклепывание!!     [ Редактирование 14.01.2019, 18:59 ] Александр. Омск. Помогу с выкупом в моем городе. Фанат всех гитар Аккорд Лишние детали Нужные детали Гитары BrotherBlues | ||
| Наверх |
|
| woka |
| ||
  Зарегистрирован: 26.07.2018, 00:40 Местонахождение: Москва Сообщений: 1671 | Чертёж потрохов шестикатушечного датчика гавайки МЭФМИ. По клику откроется картинка с YandexDisk. В архиве этот же чертёж в форматах PNG, PDF, CDW (Компас) и 3D-модель каркаса катушки в форматах SCAD и STL для печати.  lapsteel6pickup.zipЕСКД я учил ещё в восьмидесятых, да и тот забыл, так что претензии не принимаются  За предоставленный датчик спасибо Geosan! Ожидается крышка датчика для обмера. UPD: по результатам консультаций на форуме отредактированы данные намоточного провода. В архив добавлен скан паспорта гитары от Vzglyad. От Geosan получены для обмера подставки (два варианта). [ Редактирование 29.03.2019, 18:20 ] Планирую восстановить Record 17, БАС-I и гавайку МЭФМИ. Когда-нибудь... На пенсии... | ||
| Наверх |
|
| woka |
| ||
Зарегистрирован: 26.07.2018, 00:40 Местонахождение: Москва Сообщений: 1671 | Ранняя и поздняя подставки гавайки МЭФМИ lapsteelbridges.zip Втулка выходной розетки гавайки МЭФМИ (предполагаемые размеры) lapsteelsocket.zipВтулка выходной розетки адаптеризованной акустики МЭФМИ (предполагаемые размеры) adaptsoket.zipКДПВ     UPD: резьбовые втулки разъёма оказались от адаптеризованной акустики МЭФМИ, на гавайке были гладкие, поправил. Добавлены размеры порожка ранней подставки. [ Редактирование 25.04.2019, 14:28 ] Планирую восстановить Record 17, БАС-I и гавайку МЭФМИ. Когда-нибудь... На пенсии... | ||
| Наверх |
|
| woka |
| ||
Зарегистрирован: 26.07.2018, 00:40 Местонахождение: Москва Сообщений: 1671 | Чертёж подставки нулевого лада гавайки МЭФМИ. Верхний порожек в общем. В архиве CDW, JPG и PDF. lapsteelzerofretsupport.zipКДПВ  Планирую восстановить Record 17, БАС-I и гавайку МЭФМИ. Когда-нибудь... На пенсии... | ||
| Наверх |
|
| woka |
| ||
Зарегистрирован: 26.07.2018, 00:40 Местонахождение: Москва Сообщений: 1671 | Чертеж крышки звукоснимателя (сингла) гавайки МЭФМИ. lapsteel6pickupcover.zip КДПВ  [ Редактирование 02.05.2019, 02:51 ] Планирую восстановить Record 17, БАС-I и гавайку МЭФМИ. Когда-нибудь... На пенсии... | ||
| Наверх |
|
| Cort |
| ||
 Зарегистрирован: 13.04.2009, 19:19 Местонахождение: Кировское, ДНР Сообщений: 815 | snake Цитата ... ГДР'овский деревянный регулируемый бридж. Ставился на фанерные арктопы: музимы, мармы и прочие мигмы. Конкретно мой экземпляр от мармы, его отличительные черты -- по бокам нету белых полосочек. Толщина деревяшек -- 12 мм. Резьба в механизме регулировки -- М3.  У меня небольшая катастрофа - собака сгрызла такой бридж, да еще чужой "Мармы". Не успел и сфотографировать. Мне нужен крупный вид сверху, чтобы разглядеть, как там были устроены белые полоски и боковые скосы на верхней части Буду делать новый, дай Бог, чтобы получилось. [ Редактирование 13.05.2019, 19:39 ] Мой канал-  | ||
| Наверх |
|
| woka |
| ||
Зарегистрирован: 26.07.2018, 00:40 Местонахождение: Москва Сообщений: 1671 | Вот с этого места в основной теме Афони фото изготовления музимовских бриджей А тут его же отдельная тема Новодельные бриджи, тут тоже должно быть. Планирую восстановить Record 17, БАС-I и гавайку МЭФМИ. Когда-нибудь... На пенсии... | ||
| Наверх |
|
| woka |
| ||
Зарегистрирован: 26.07.2018, 00:40 Местонахождение: Москва Сообщений: 1671 | Луначарки такой у меня нет  byte_crow писал, что спутал с родной антабкой пионерский мебельный болт. Если других вариантов не будет, можно от него плясать. Планирую восстановить Record 17, БАС-I и гавайку МЭФМИ. Когда-нибудь... На пенсии... | ||
| Наверх |
|
| woka |
| ||
Зарегистрирован: 26.07.2018, 00:40 Местонахождение: Москва Сообщений: 1671 | У камрада EbenezerDorset технические проблемы, выкладываю от его имени Ручки с инструмента 1969 г.в., на самых ранних гавайках с хамбакерами встречались немного другие ручки. ©EbenezerDorset hotask запросил информационной помощи по ручкам , и я сделал для него несколько фоток и упоительно дико-босяцкий эскиз. . . Может и нам где-нибудь пригодится (если конечно перевести эту каляку-маляку в нормальный чертёж). По крайней мере пойдёт как материал для сравнения. . .      [ Редактирование 05.06.2019, 19:43 ] Планирую восстановить Record 17, БАС-I и гавайку МЭФМИ. Когда-нибудь... На пенсии... | ||
| Наверх |
|
| woka |
| ||
Зарегистрирован: 26.07.2018, 00:40 Местонахождение: Москва Сообщений: 1671 | Гавайка МЭФМИ, крышка темброблока Чертёж в форматах CDW, PDF, JPG. 3D-модель в форматах SCAD, STL. lapsteelbackcover.zipЗа предоставленную крышку спасибо Geosan. КДПВ   [ Редактирование 10.06.2019, 15:10 ] Планирую восстановить Record 17, БАС-I и гавайку МЭФМИ. Когда-нибудь... На пенсии... | ||
| Наверх |
|
| Erebus |
| ||
  Зарегистрирован: 16.03.2018, 11:46 Местонахождение: Tallinn, Estonia Сообщений: 43 | Чертеж крышки струнозацепа на бас Тоника/Кавказ а.к.а "пепельница" | ||
| Наверх |
|
| hotask |
| ||
 Зарегистрирован: 24.04.2019, 07:23 Местонахождение: Волоколамск Сообщений: 148 | Дека Jolana Star X [ Редактирование 03.07.2019, 18:41 ] | ||
| Наверх |
|
| SPA |
| ||
  Зарегистрирован: 20.10.2007, 20:17 Местонахождение: Санкт-Петербург Сообщений: 5694 | бридж Neonon Jolana , Jolana Pedro , из клена [ Редактирование 14.07.2019, 15:12 ] меньше гадов-больше счастья. обменник - [link] мои гитарки на ютубе - [link] | ||
| Наверх |
|
| sergee |
| ||

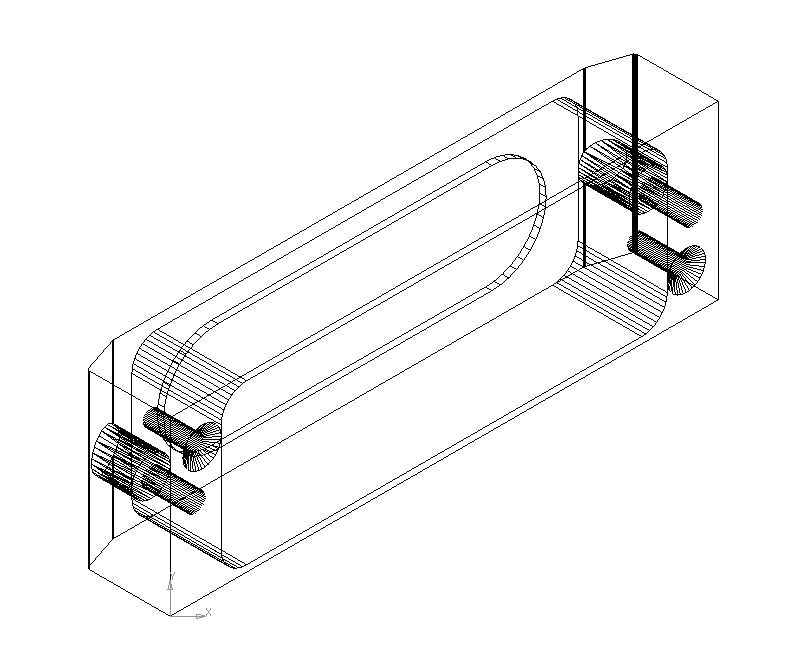

 Зарегистрирован: 05.01.2014, 06:58 Местонахождение: Санкт-Петербург Сообщений: 112 | Крышка датчика Аккорда в трехмерном виде в формате dxf. Отрисовано один в один с картинки на форуме. При производстве, однако, работяги предложили, все таки, увеличить толщину стенки с миллиметра до двух, во избежание проблем с шлифовкой/полировкой. __.rar [ Редактирование 04.12.2025, 17:50 ] | ||
| Наверх |
|
| SPA |
| ||
Зарегистрирован: 20.10.2007, 20:17 Местонахождение: Санкт-Петербург Сообщений: 5694 | зацеп Neoton Jolana, Lignaton, если отзеркалить, то кремона бЪлгарская меньше гадов-больше счастья. обменник - [link] мои гитарки на ютубе - [link] | ||
| Наверх |
|
| rebrov |
| ||
 Зарегистрирован: 25.01.2013, 16:23 Местонахождение: Екатеринбург Сообщений: 727 | Бридж раннеего Тоника-баса прошлого нет. будущее может не наступить. надо жить настоящим. | ||
| Наверх |
|
| wolf |
| ||
 Зарегистрирован: 19.11.2013, 11:20 Местонахождение: Моршанск, Тамбовская обл. Сообщений: 2306 | Пластина темброблока "ГОНГ". Толщина 1,5мм, хромированная сталь. | ||
| Наверх |
|
| Marx |
| ||
 Зарегистрирован: 20.03.2012, 16:03 Местонахождение: Барнаул Сообщений: 1273 | пиккуард для Турист-1: по фото и сканам от VP (много благодарностей!) Выпуклость на фасаде сделал накладной файл в cdr turist_pickplate.rarвыглядит в итоге так:   Marx's wish list [link] | ||
| Наверх |
|
| SPA |
| ||
Зарегистрирован: 20.10.2007, 20:17 Местонахождение: Санкт-Петербург Сообщений: 5694 | крышка анкера Jolana Superstar меньше гадов-больше счастья. обменник - [link] мои гитарки на ютубе - [link] | ||
| Наверх |
|
| Du_Serpent |
| ||
 Зарегистрирован: 11.06.2012, 20:50 Местонахождение: Москва Сообщений: 386 | Шурупы такие пойдут. [link] Столбики-ограничители для иолановских галетников:  [ Редактирование 07.04.2020, 21:22 ] "Не получается думать - не думай, займись чем-нибудь другим!" | ||
| Наверх |
|
| StariyDed |
| ||
 Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 9753 | Коллеги! Пересмотрел тему, но не нашел чертежа фигурных шайб крепления некплейта баса "Одесса" [link]  Может быть есть у кого? [ Редактирование 20.05.2020, 07:06 ] | ||
| Наверх |
|
