Гавайка МЭФМИ

Переход на страницу   <<        >>
Автор Добавил
EbenezerDorset
05.04.2019, 05:48

ID пользователя #9959
Зарегистрирован: 10.03.2019, 18:06
Местонахождение: Москва
Сообщений: 1403

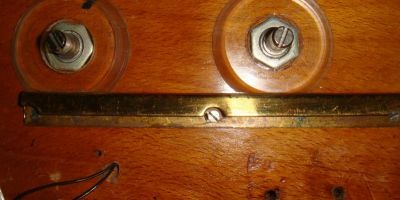

Посмотрел повнимательнее на ранний порожек. . . Сдаётся мне, что при таком расположении и угле наклона пластины, шурупы страховали всю эту конструкцию от заваливания вперёд под натяжением струн. Как думаете?
Отсюда мораль — никогда не делайте поспешные выводы. . . (это я сам с собой разговариваю. . . страдания юного Вертера).

[ Редактирование 05.04.2019, 05:58 ]

Желаю, чтобы все ! . . .

Наверх
PM
woka
05.04.2019, 06:18

ID пользователя #9592
Зарегистрирован: 26.07.2018, 00:40
Местонахождение: Москва
Сообщений: 2045
Страховали - это мягко сказано. Они её вульгарно держали
И да - лопухнулись мы знатно. Зато дружно!

[ Редактирование 05.04.2019, 06:20 ]

Планирую восстановить Record 17, БАС-I и гавайку МЭФМИ. Когда-нибудь... На пенсии...
Наверх
PM
Vzglyad
05.04.2019, 06:28

ID пользователя #7170
Зарегистрирован: 02.01.2016, 10:26
Местонахождение: Алма-Ата/Байконур
Сообщений: 4344
woka Цитата ...

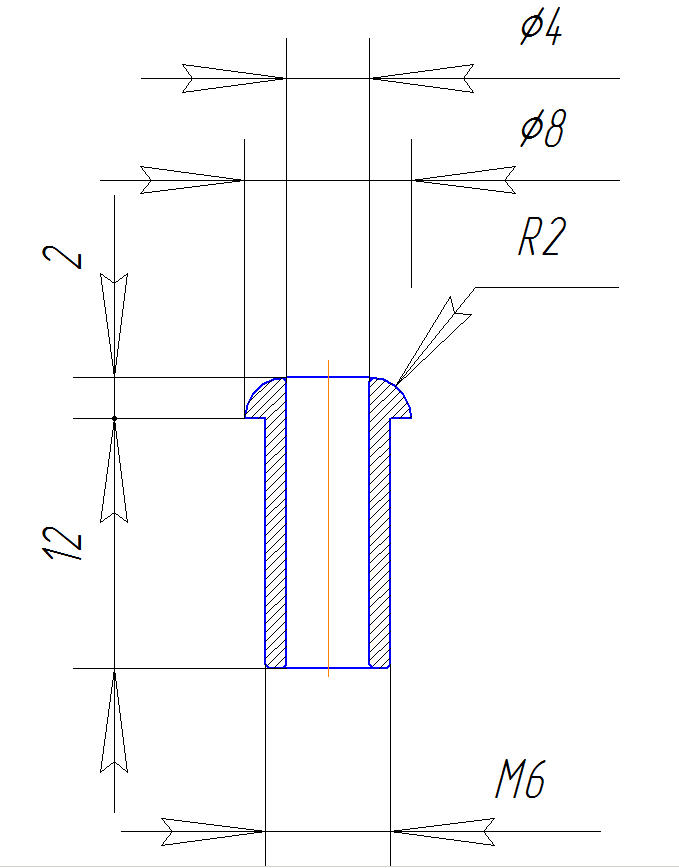

По первым прикидкам втулка разъёма выглядит вот так.

В Чертежи не выкладываю пока размеров оригинала не будет.

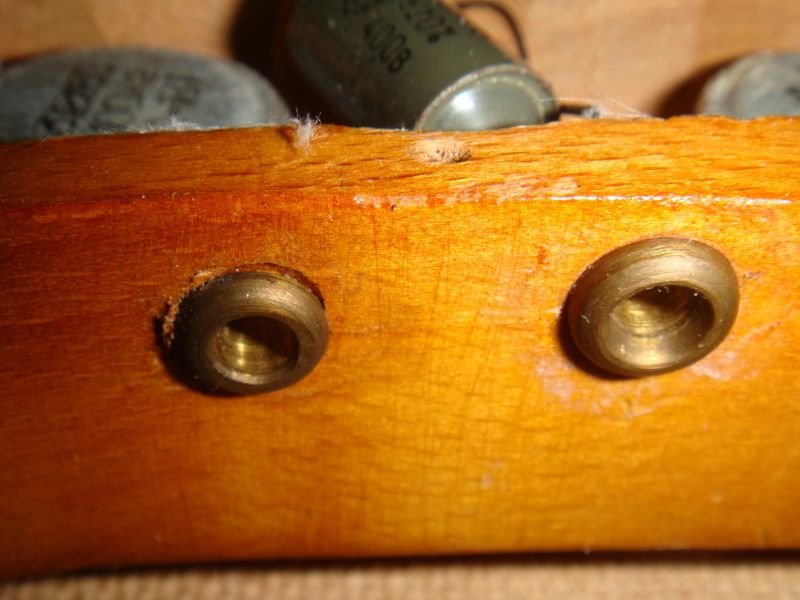

Внутри втулки то же скругление:

Наверх
PM
Vzglyad
05.04.2019, 06:33

ID пользователя #7170
Зарегистрирован: 02.01.2016, 10:26
Местонахождение: Алма-Ата/Байконур
Сообщений: 4344






Наверх
PM
EbenezerDorset
05.04.2019, 08:11

ID пользователя #9959
Зарегистрирован: 10.03.2019, 18:06
Местонахождение: Москва
Сообщений: 1403
Vzglyad, спасибо за столь подробную информацию. Именно такие отклики хотелось бы видеть в этой теме. Подскажите, пожалуйста, с какого года выпуска инструмента эти винты? (на фото втулок не могу разобрать маркировку на потенциометре. . . ведь это детали с одного инструмента?).Спасибо.

[ Редактирование 05.04.2019, 08:16 ]

Желаю, чтобы все ! . . .

Наверх
PM
Vzglyad
05.04.2019, 08:15

ID пользователя #7170
Зарегистрирован: 02.01.2016, 10:26
Местонахождение: Алма-Ата/Байконур
Сообщений: 4344
EbenezerDorset Цитата ...

Vzglyad, спасибо за столь подробную информацию. Именно такие отклики хотелось бы видеть в этой теме. Подскажите, пожалуйста, с какого года выпуска инструмента эти винты?

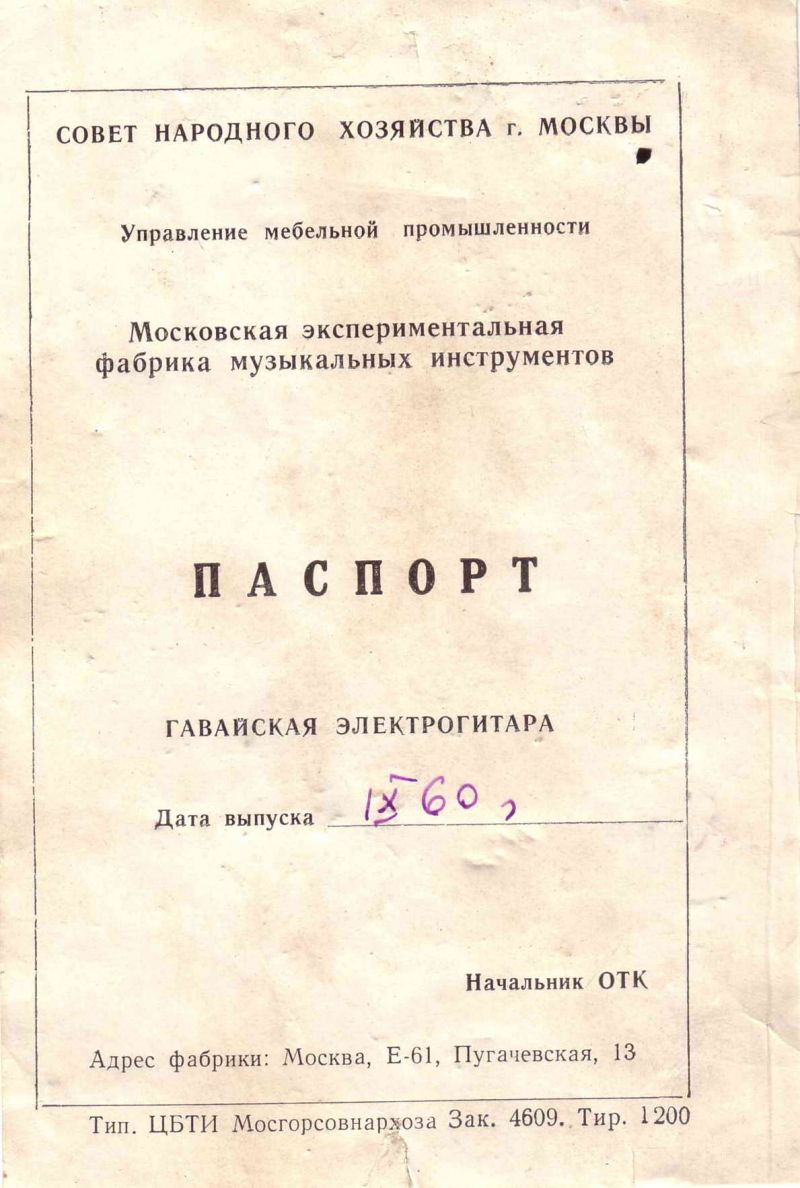

1960год:


Наверх
PM
EbenezerDorset
05.04.2019, 08:17

ID пользователя #9959
Зарегистрирован: 10.03.2019, 18:06
Местонахождение: Москва
Сообщений: 1403
Пока печатал вы ответили . Спасибо ещё раз.

Желаю, чтобы все ! . . .

Наверх
PM
Vzglyad
05.04.2019, 08:25

ID пользователя #7170
Зарегистрирован: 02.01.2016, 10:26
Местонахождение: Алма-Ата/Байконур
Сообщений: 4344

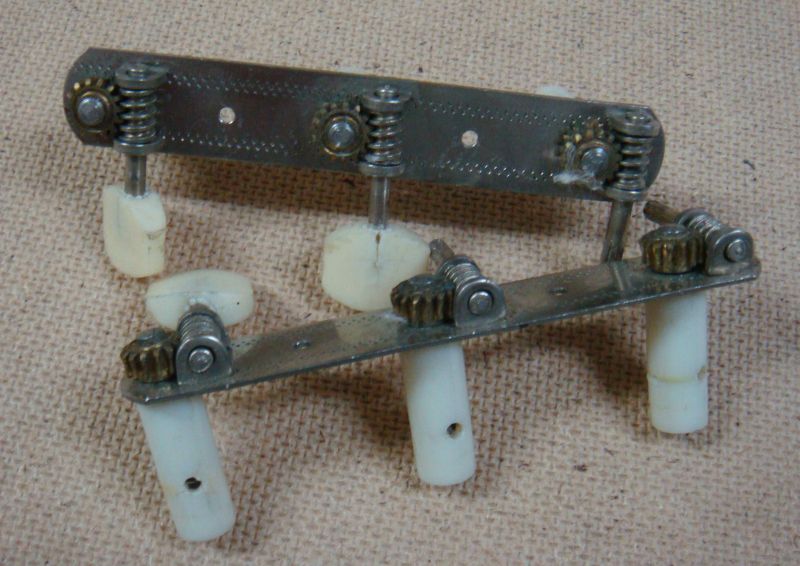

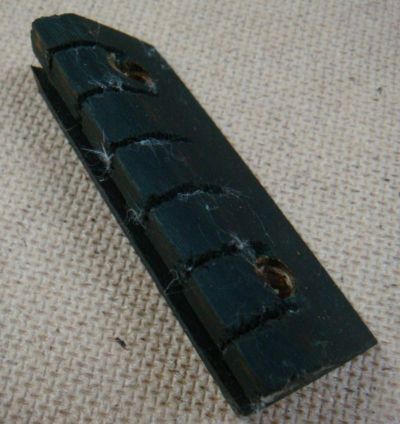

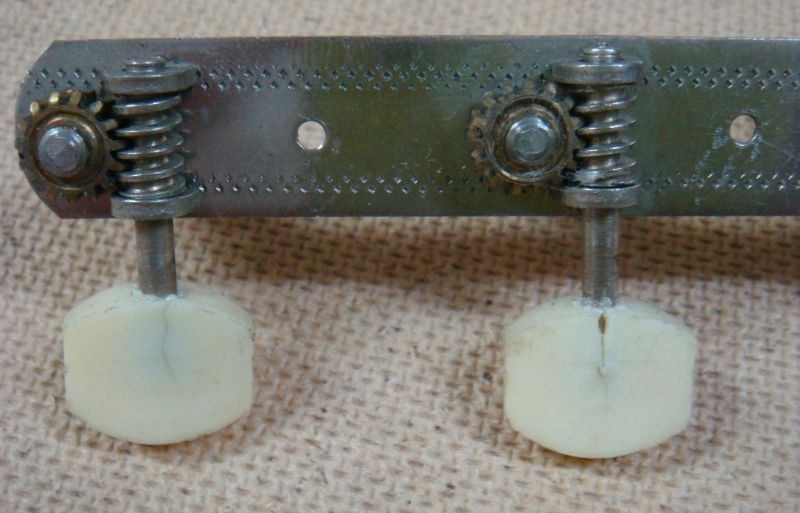

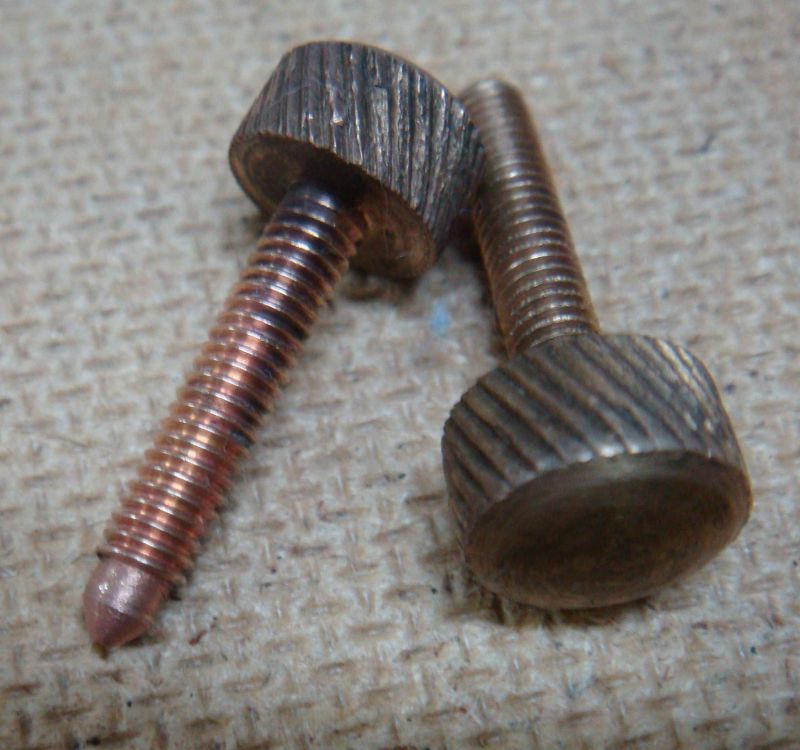

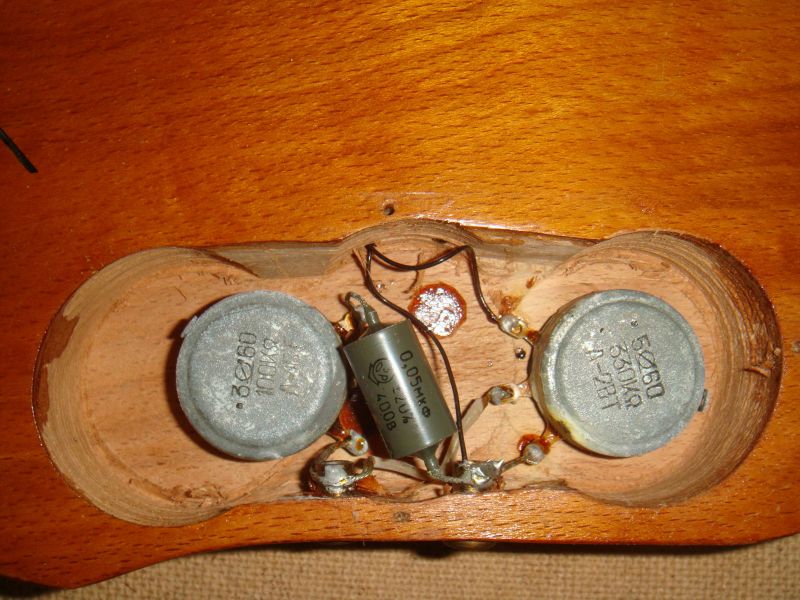

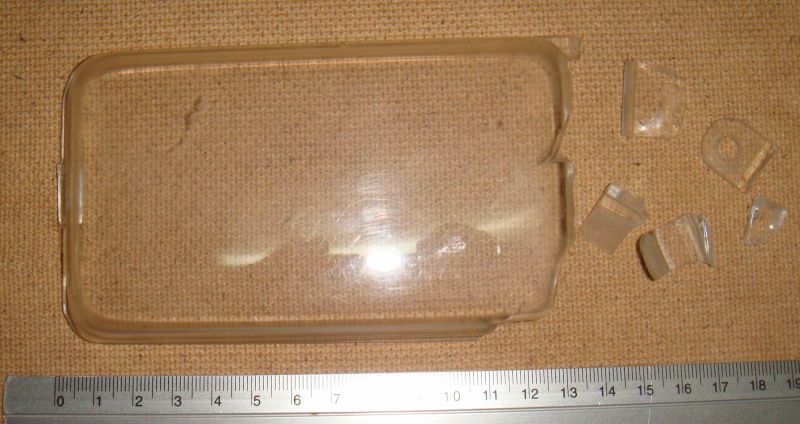

Вот несколько фото этой гитары:












Наверх
PM
woka
05.04.2019, 08:29

ID пользователя #9592
Зарегистрирован: 26.07.2018, 00:40
Местонахождение: Москва
Сообщений: 2045
Vzglyad Цитата ...
Внутри втулки то же скругление:

Спасибо, Слава!
Ага. Такое впечатление, что они немного отличаются друг от друга. Похоже полностью вручную точили, без шаблонов. Ну и не особо парились по внешнему виду. На правой кажется снаружи скругления вообще нет. Фаска снята большая. Внутри на высоту "шляпки" рассверлено чуть большим диаметром и фаска снята маленькая. "Помойму так" ©Винни Пух.
Нарисуем, как время будет.

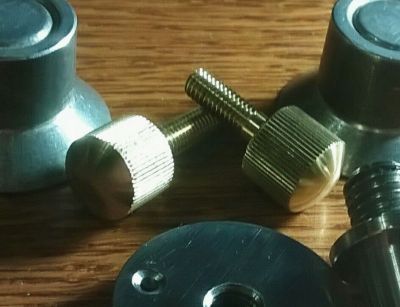

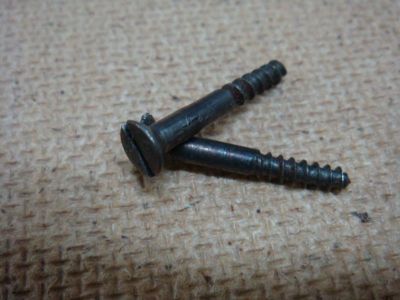

По винтам - Ebenezer, а стальные встречались? Мне только латунные припоминаются, но у меня память хреновая, так что это не показатель. Винты похоже чернёные.

P.S. Слав, а это не та гавайка, что уехала к Geosan? Если да, то высока вероятность, что именно эта подставка сейчас лежит передо мной на столе

[ Редактирование 05.04.2019, 08:37 ]

Планирую восстановить Record 17, БАС-I и гавайку МЭФМИ. Когда-нибудь... На пенсии...
Наверх
PM
EbenezerDorset
05.04.2019, 08:35

ID пользователя #9959
Зарегистрирован: 10.03.2019, 18:06
Местонахождение: Москва
Сообщений: 1403
СУПЕР! Спасибо, Vzglyad, а то как раз хотел запросить дополнительные фото порожка. А можно обмерять железную вставку, плиз. И ещё, можно посмотреть колки без кожухов. Будем дико признательны. . .

[ Редактирование 05.04.2019, 08:41 ]

Желаю, чтобы все ! . . .

Наверх
PM
Vzglyad
05.04.2019, 08:46

ID пользователя #7170
Зарегистрирован: 02.01.2016, 10:26
Местонахождение: Алма-Ата/Байконур
Сообщений: 4344
Гитары у меня нет.Есть только фотки.














[ Редактирование 05.04.2019, 08:53 ]
Наверх
PM
EbenezerDorset
05.04.2019, 08:51

ID пользователя #9959
Зарегистрирован: 10.03.2019, 18:06
Местонахождение: Москва
Сообщений: 1403
Не ожидал такой возможный поворот с Geosan. . . мир тесен.
Винты явно чернёные. Стальные точно видел новодельные, а про оригинальные — это как раз часть вопроса.


Желаю, чтобы все ! . . .

Наверх
PM
EbenezerDorset
05.04.2019, 08:55

ID пользователя #9959
Зарегистрирован: 10.03.2019, 18:06
Местонахождение: Москва
Сообщений: 1403
Vzglyad, спасибо. (С моей скоростью набора текста в телефоне только чатиться ).

Желаю, чтобы все ! . . .

Наверх
PM
Vzglyad
05.04.2019, 09:01

ID пользователя #7170
Зарегистрирован: 02.01.2016, 10:26
Местонахождение: Алма-Ата/Байконур
Сообщений: 4344
Да,это та гитара. Ко мне пришла из Харькова,от меня в Москву к Георгию...А дальше?
Наверх
PM
woka
05.04.2019, 09:22

ID пользователя #9592
Зарегистрирован: 26.07.2018, 00:40
Местонахождение: Москва
Сообщений: 2045
Она по прежнему живёт у Георгия, а он даёт мне запчасти на обмер
EbenezerDorset, все эти фото есть на форуме. Вот где я ссылку на паспорт гавайки давал от Vzglyad, вот в той теме они и лежат.
Хоть и пишу с полноценного ноута, но всё равно на бегу, нет времени нормально фото подобрать, на харде у меня они тоже лежат

Планирую восстановить Record 17, БАС-I и гавайку МЭФМИ. Когда-нибудь... На пенсии...
Наверх
PM
woka
05.04.2019, 10:23

ID пользователя #9592
Зарегистрирован: 26.07.2018, 00:40
Местонахождение: Москва
Сообщений: 2045
Вот отсюда начиная все фото.
Если будет желание, то сталь зачернить можно без проблем. И в магазинах составов хватает, и отработкой можно. В сети полно рецептов и отчётов.

[ Редактирование 05.04.2019, 10:26 ]

Планирую восстановить Record 17, БАС-I и гавайку МЭФМИ. Когда-нибудь... На пенсии...
Наверх
PM
EbenezerDorset
05.04.2019, 10:34

ID пользователя #9959
Зарегистрирован: 10.03.2019, 18:06
Местонахождение: Москва
Сообщений: 1403
В Статье только часть из этих фоток. . . а остальные в "Купипродае" или где-то ещё? . . . Вот поэтому и хотелось бы собрать как можно больше ссылок в одну кучу. Я конечно всё понимаю за Поиск, . . . просто так было-бы удобнее (по крайней мере мне, как человеку не обременённому оргтехникой).

Желаю, чтобы все ! . . .

Наверх
PM
EbenezerDorset
05.04.2019, 10:40

ID пользователя #9959
Зарегистрирован: 10.03.2019, 18:06
Местонахождение: Москва
Сообщений: 1403
Блин, опять опоздал. . . Пока писАл
. . Ещё не спросил, а уже ответили. . . Работа на опережение. . .Класс!

Желаю, чтобы все ! . . .

Наверх
PM
woka
05.04.2019, 10:52

ID пользователя #9592
Зарегистрирован: 26.07.2018, 00:40
Местонахождение: Москва
Сообщений: 2045
Да, блин, больше 5 минут спокойно просидеть за компом не дают! Может в выходные выложу...


Планирую восстановить Record 17, БАС-I и гавайку МЭФМИ. Когда-нибудь... На пенсии...
Наверх
PM
EbenezerDorset
05.04.2019, 10:54

ID пользователя #9959
Зарегистрирован: 10.03.2019, 18:06
Местонахождение: Москва
Сообщений: 1403
Когда-то, в незапамятные времена, для чернения стальных винтов и саморезов нам вполне хватало плоскогубцев, газовой плиты и кружки подсолнечного масла. . . И результат был "вполне себе". . . а если ещё заменить подсолнечное масло на отработанное моторное. . . так результат был просто "изюмительный".

Желаю, чтобы все ! . . .

Наверх
PM
woka
05.04.2019, 11:12

ID пользователя #9592
Зарегистрирован: 26.07.2018, 00:40
Местонахождение: Москва
Сообщений: 2045
Я только отработкой пробовал. У приятелей в гараже.
Подсолнечного тогда жалко было - времена не самые сытные были. Да и вонять в доме не хотелось
Народ и сейчас так чернит. Ну а если хочется поцивильнее, да с повторяющимся результатом, то в магазин.
Недавно наткнулся на видео с чернением алюминия хлорным железом. Когда-то в доинтернетные времена мне здорово этого способа не хватало. В том же видео с латунью хлорное железо не даёт результата - уводит в матовый красно-медный цвет.


Планирую восстановить Record 17, БАС-I и гавайку МЭФМИ. Когда-нибудь... На пенсии...
Наверх
PM
wolf
05.04.2019, 11:21

ID пользователя #5529
Зарегистрирован: 19.11.2013, 11:20
Местонахождение: Моршанск, Тамбовская обл.
Сообщений: 3533
Только надо помнить, что хлорное железо растворяет ВСЕ металлы, монтажные платы травят хлорным железом.
Наверх
PM
EbenezerDorset
05.04.2019, 11:22

ID пользователя #9959
Зарегистрирован: 10.03.2019, 18:06
Местонахождение: Москва
Сообщений: 1403
Дома вонять конечно не хотелось. . . так это делалось пока мамка на работе. . . да и чтоб про подсолнечное масло она не заметила. . . да и мы ж тож с понимаем были — брали только нерафинированное.

Желаю, чтобы все ! . . .

Наверх
PM
StariyDed
05.04.2019, 11:31

ID пользователя #3667
Зарегистрирован: 08.02.2013, 13:18
Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики,
Сообщений: 12943
Цитата ...
Недавно наткнулся на видео с чернением алюминия хлорным железом

Ещё лет 50 тому назад я таким способом чернил, а если точнее, то окрашивал в радикальный серый цвет радиаторы для транзисторов...
Наверх
PM
Geosan
05.04.2019, 13:35
ГостьВтулки под разъем надо брать со старых радиоприемников и магнитофонов 50-60 годов . На задней панели их там несколько стоит ,

Наверх
