| Советские гитары :: Форумы :: Эффекты и усиление | |||
|
|||
 Эстрадин Эффект-2 ФейзерПереход на страницу << |
| Автор | Добавил |
| mprmzn |
| ||
 Зарегистрирован: 19.04.2017, 13:34 Местонахождение: Киев Сообщений: 58 | Baza Цитата ... C85-C26 50 мкФ, включенные последовательно-встречно заменить одним неполярным электролитом или плёночником на 25мкФ Спасибо! Попробую и отпишусь по результату. | ||
| Наверх |
|
| mprmzn |
| ||
Зарегистрирован: 19.04.2017, 13:34 Местонахождение: Киев Сообщений: 58 | Baza Цитата ... C85-C26 50 мкФ, включенные последовательно-встречно заменить одним неполярным электролитом или плёночником на 25мкФ Наконец дошли руки попробовать, поставил неполярный электролит на 22 мкФ -- щелчок никуда не пропал. Baza, есть ли смысл пробовать искать плёночный и т.д.? Спасибо | ||
| Наверх |
|
| Baza |
| ||
  Зарегистрирован: 23.02.2008, 21:10 Местонахождение: Санкт-Петербург Сообщений: 4845 | я туда уже не плмню что впаял. щелчок небольшой все равно оставался | ||
| Наверх |
|
| kaldos |
| ||
  Зарегистрирован: 12.03.2017, 07:27 Местонахождение: Петропавловск, Казахстан Сообщений: 877 | mprmzn Цитата ... Baza Цитата ... C85-C26 50 мкФ, включенные последовательно-встречно заменить одним неполярным электролитом или плёночником на 25мкФ Наконец дошли руки попробовать, поставил неполярный электролит на 22 мкФ -- щелчок никуда не пропал. Baza, есть ли смысл пробовать искать плёночный и т.д.? Спасибо Менять конденсаторы С25 и С26 нет никакого смысла. Их ёмкость (в данном случае разность), влияет только на постоянную времени интегратора D10, который вместе с компаратором D9 и образуют, собственно генератор НЧ. Если бы проблема устранения щелчка была схемотехнически проста, её бы запросто решали на заводе изготовителе. Но это требует увеличение числа радиодеталей, следовательно удорожания изделия и т.д. Проблема кроется в особенности работы ГНЧ. При достижении напряжения на выходе интегратора определённого значения, компаратор практически мгновенно изменяет состояние на своём выходе на противоположное, что приводит к следующему циклу работы интегратора - разрядке конденсатора (С25, С26). Именно в этот момент формируется пресловутый щелчок, так как в момент формирования фронта или спада на выходе компаратора, возникает столь же короткое, но значительное потребления тока компаратором, что приводит к "пролезанию" этого момента в общую цепь питания в виде коротких (по времени тычков), которые трудно увидеть даже на 100 МГц-вом осциллографе. Происходит это из-за того, что спектр гармоник прямоугольного фронта или спада, теоретически стремится к бесконечности, другими словами - простираясь до сотен мегагерц. По этой же причине, увеличение ёмкости конденсаторов С23 и С24 также ничего не даст, тем более что сам щелчок на слух воспринимается в килогерцевом диапазоне, а не в герцевом (извините за вольность в терминологии), где работает генератор. Поэтому здесь есть смысл попробовать не тупо увеличивать ёмкость, а подключить параллельно конденсаторам С23 и С24 керамические конденсаторы ёмкостью примерно (0,047... 0,1) мкФ, которые компенсируют снижение добротности (тангенса угла потерь) вышеназванных электролитических конденсаторов. Можно также подключить аналогичный керамический конденсатор, непосредственно на выводы микросхем D9 и D10. Ожидать от этого большо-о-о-го результата не следует, но некоторое снижение громкости щелчков будет. Наиболее эффективным будет полная развязка цепей питания генератора НЧ от остальной схемы. Для этого потребуется доработка трансформатора питания с целью введения дополнительной обмотки и создания второго стабилизированного источника питания схемы генератора НЧ. Хочу обратить внимание на следующий факт. Равномерность излучения лампочки накаливания, из-за её конструкции, по окружности неравномерна. Она больше похоже на 8 (типа две кардиоиды). Из-за этого, освещённость фоторезисторов будет неодинаковой, их сопротивление также будет изменяться неодинаково и, следовательно, изменение величины постоянной времени фазосдвигающих цепочек, будет неодинаково. Конкретно с этим я не боролся, так что это просто подсказка для тех, кто любит чтоб всё было тики-так.  [ Редактирование 31.05.2018, 09:48 ] | ||
| Наверх |
|
| Baza |
| ||
Зарегистрирован: 23.02.2008, 21:10 Местонахождение: Санкт-Петербург Сообщений: 4845 | Кстати да...я туда по моему два тантала встречно включил | ||
| Наверх |
|
| DimiD |
| ||
 Зарегистрирован: 17.11.2008, 18:41 Местонахождение: Нижний Новгород Сообщений: 872 | У меня тоже слегка щелкает в такт лампочкам. Я смирился, такая разработка, делать ничего не буду. Эти щелчки, видимо, укладываются в метрологию по шумам и помехам. | ||
| Наверх |
|
| markmark |
| ||

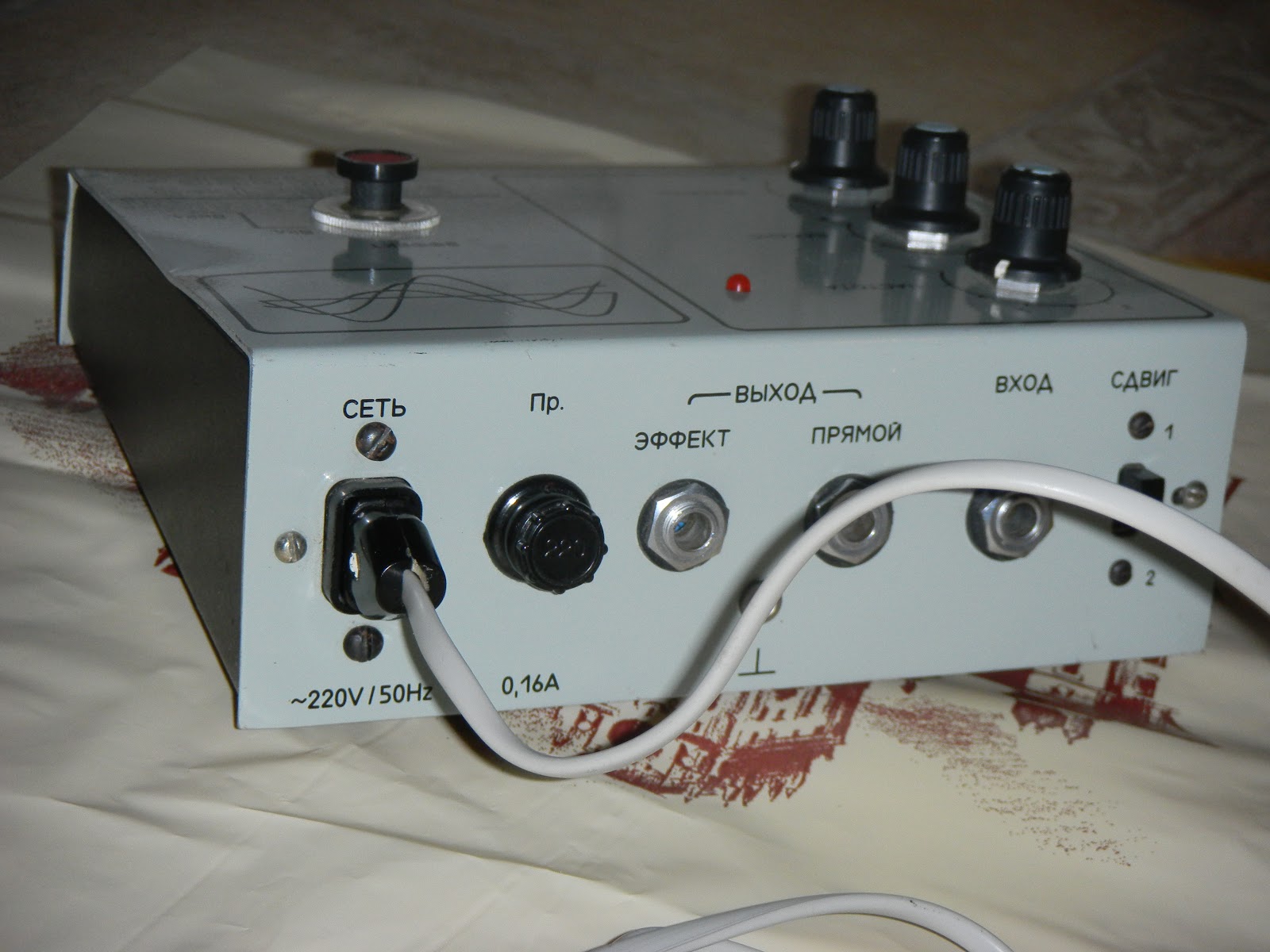

  Зарегистрирован: 15.06.2017, 20:04 Местонахождение: Новороссийск Сообщений: 156 | Кто-нибудь сможет подсказать, что за тип гнезда предохранителя стоит в этой педали? вот и вот фотки | ||
| Наверх |
|
| kaldos |
| ||
Зарегистрирован: 12.03.2017, 07:27 Местонахождение: Петропавловск, Казахстан Сообщений: 877 | markmark Цитата ... Кто-нибудь сможет подсказать, что за тип гнезда предохранителя стоит в этой педали? вот и вот фотки Набери в поисковике "Держатель предохранителя". Подобного вида имеется несколько разновидностей. В основном все начинаются с букв ДП... (Держатель Предохранителя) | ||
| Наверх |
|
| kaldos |
| ||
Зарегистрирован: 12.03.2017, 07:27 Местонахождение: Петропавловск, Казахстан Сообщений: 877 | . [ Редактирование 26.11.2019, 07:27 ] | ||
| Наверх |
|
| prohor77 |
| ||
  Зарегистрирован: 19.01.2014, 13:23 Местонахождение: Армавир Сообщений: 458 | пэпэць. станция Бахмач | ||
| Наверх |
|
| wk |
| ||
 Зарегистрирован: 31.10.2014, 17:04 Местонахождение: Екатеринбург Сообщений: 1337 | Была в ремонте такая педалька, без щелчков. | ||
| Наверх |
|
| wk |
| ||
Зарегистрирован: 31.10.2014, 17:04 Местонахождение: Екатеринбург Сообщений: 1337 | Попробуйте проделать такую процедуру: цепь питания LFO-генератора с лампой развязать тремя деталями.  Это резистор "R" (подобрать его сопротивление), электролитический конденсатор "C1", микрофарад двести, параллельно ему керамический конденсатор "С2" -0,1 мкф Сначала в разрыв питания LFO подключить переменник сопротивлением, примерно 2--6 килоом. конденсаторы должны быть уже заранее подпаяны. Вращаем переменник и слушаем наши щелчки. Они должны уменьшаться с увеличением сопротивления, но при этом следим за глубиной модуляции сигнала. с какого то момента глубина модуляции может начать тоже уменьшаться. здесь надо найти компромис: между щелчками и максимальной глубиной модуляции. Убрать щелчки "в ноль" - не удастся, но значительно уменьшить -помочь должно. Разрыв в питании LFO и переделку делать здесь:  [ Редактирование 26.11.2019, 15:07 ] | ||
| Наверх |
|
| Tuvalu |
| ||
 Зарегистрирован: 19.03.2019, 12:32 Местонахождение: Киев Сообщений: 15 | Уже давно выяснили, почему стучит генератор. Просто, в сигнальный тракт пролазят помехи от этого генератора из-за неудачной трассировки платы. Переделка простая, никаких доп. деталей не требуется. [link] [ Редактирование 15.12.2019, 16:18 ] | ||
| Наверх |
|
| wk |
| ||
Зарегистрирован: 31.10.2014, 17:04 Местонахождение: Екатеринбург Сообщений: 1337 | [quote] Уже давно выяснили, почему стучит генератор. Просто, в сигнальный тракт пролазят помехи от этого генератора из-за неудачной трассировки платы. Переделка простая, никаких доп. деталей не требуется. [link] [/quote1576501779] А Вы сами делали ЭТО??? Разводка цепей генераторов и аналоговых узлов -очень важное дело, но не факт что только это может помочь реализации "тишины". Вот развязка по питанию, порой дает значительный эффект (особенно развязка питания LFO простейшим стабиллизатором), -проделано "сотни раз". [ Редактирование 16.12.2019, 13:19 ] | ||
| Наверх |
|
| Tuvalu |
| ||
Зарегистрирован: 19.03.2019, 12:32 Местонахождение: Киев Сообщений: 15 | Цитата ... А Вы сами делали ЭТО??? Да, я сам это делал, в архиве мои фотки. Также, почитайте тему на несколько постов вперёд, там человеку тоже помогло именно это. Плохая разводка + неэкранированный корпус потенциометра. [ Редактирование 17.12.2019, 03:38 ] | ||
| Наверх |
|
| Waxx |
| ||
Зарегистрирован: 27.12.2018, 19:12 Местонахождение: Belorechensk Сообщений: 76 | Господа, подскажите что за лампочка стоит в схеме, как ее найти и где купить? А то потребовалась такая вдруг | ||
| Наверх |
|
| Baza |
| ||
Зарегистрирован: 23.02.2008, 21:10 Местонахождение: Санкт-Петербург Сообщений: 4845 | 6.3В по моему измерить мультиметром или лучше осциллографом напряжение на контактах лампы. нужна только именно накаливания, светодиодная не пойдёт, нужна кривая нагрева спирали. | ||
| Наверх |
|
| Ashen |
| ||
Зарегистрирован: 12.08.2024, 17:42 Местонахождение: Раменское Сообщений: 1 | Подскажите, друзья, как от шума фонового избавиться? При касании задней части педали ногой он вроде потише становится. Надо в разъем заземления втыкаться как-то? Первый раз такую шумную педаль вижу. | ||
| Наверх |
|
