| Советские гитары :: Форумы :: Помогите определить | |||
|
|||
 Тембр блок Электроника ВТ-1Переход на страницу << |
| Автор | Добавил |
| StariyDed |
| ||
  Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 12947 | Михаил! К сожалению, о реплике разговор не идёт.Просто у меня уже долгое время лежит не совсем рабочая электронная часть, а с ремонтом руки не доходили. Теперь же, появились просветы, т.к. я наконец то завязал с работой на государство (в хорошем смысле  ), и окончательно ушел на давно заслуженный отдых. 70 - 52 = 18!!! ЖУТЬ!!! А жить то когда?! Хочу поковыряться с платой и за одно смоделировать корпус. Есть проблема с "поковыряться", т.к. я все свои профессиональные измерительные приборы (осциллографы, генераторы, частотомеры) по раздарил в детские кружки. Сейчас есть пара "китайчонков" - карманный осциллограф и генератор, но это скорее демонстрационные лабораторные образцы чем серьёзные приборы. Пока не решил, как именно буду собирать корпус, т.к. вариантов несколько, а именно: - штамповка - склейка из отдельных панелей - 3D принтер Пока вот так... Если всё заработает, то постараюсь отрисовать и выложить чертёж печатной платы. Может быть, кто то из молодого поколения подхватит тему. С уважением... | ||
| Наверх |
|
| Cdur |
| ||

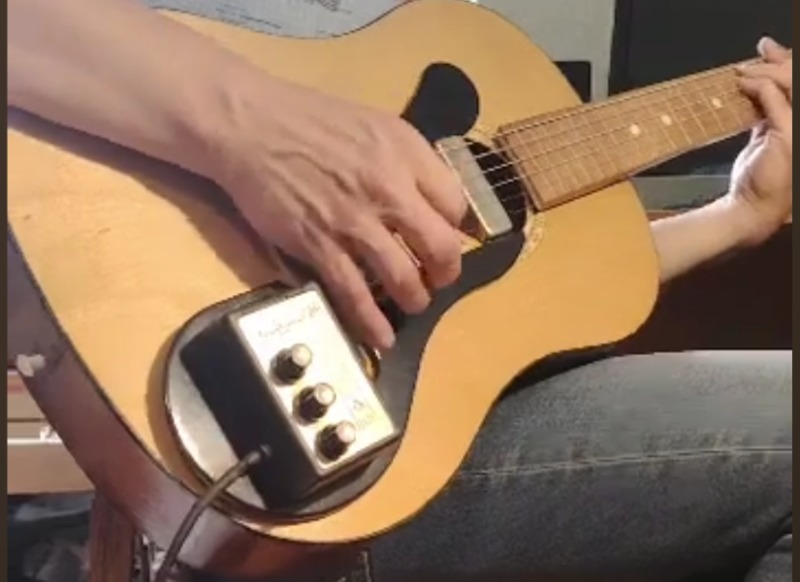

 Зарегистрирован: 28.05.2019, 15:11 Местонахождение: Санкт-Петербург Сообщений: 5289 | Более продвинутая звуковая иллюстрация - со 100% рабочим девайсом: [link]  [ Редактирование 09.10.2024, 08:37 ] Мы порой, с волками споря, Воем в си-бемоль-миноре... | ||
| Наверх |
|
| StariyDed |
| ||
Зарегистрирован: 08.02.2013, 13:18 Местонахождение: Рязанская обл., г.Рязань, г.Спас-Клепики, Сообщений: 12947 | Илья! Попробуйте поиграть с разными положениями регулятора эффекта. | ||
| Наверх |
|
| Cdur |
| ||
Зарегистрирован: 28.05.2019, 15:11 Местонахождение: Санкт-Петербург Сообщений: 5289 | Лёша играл, частота изменяется, можно подстроить под темп исполнения. Мы порой, с волками споря, Воем в си-бемоль-миноре... | ||
| Наверх |
|
| Baza |
| ||
 Зарегистрирован: 23.02.2008, 21:10 Местонахождение: Санкт-Петербург Сообщений: 4857 | К самому эффекту привязаны всего две регулировки. Это глубина модуляции (диапазон изменения тембра) и частота генератора модуляции. Если память не изменяет от 4 до 25Гц | ||
| Наверх |
|
| Baza |
| ||
Зарегистрирован: 23.02.2008, 21:10 Местонахождение: Санкт-Петербург Сообщений: 4857 | StariyDed Цитата ... Нижняя полностью соответствует принципиальной схеме. На ней отчётливо видены два переменных резистора с дополнительными переключателями режимов. Вот предварительный набросок принципиальной схемы:  Начал разбираться с работой схемы и подбирать компоненты. Во первых КП303 , это N-канальный JFet, на схеме стрелка в другую сторону должна быть Во вторых, схема генератора похоже не соответствует действительности. похоже придётся разбирать и снимать сигналы в контрольных точках | ||
| Наверх |
|
| Cdur |
| ||

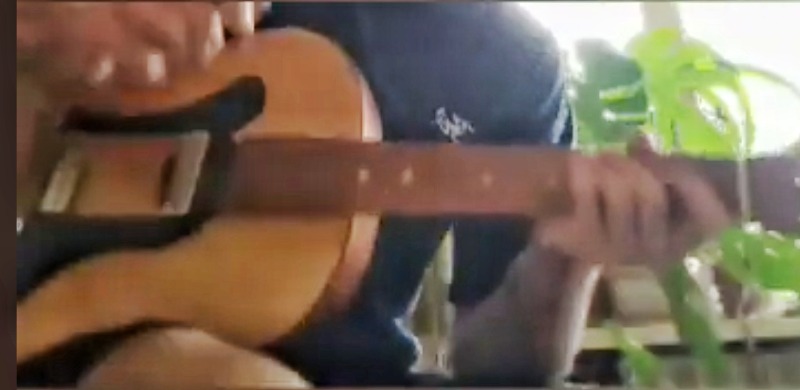

Зарегистрирован: 28.05.2019, 15:11 Местонахождение: Санкт-Петербург Сообщений: 5289 | Ещё одно видео со звуком темброблока "Электроника ВТ-1" (гитарист, получив девайс в руки, "завис" с ним часа на 3, представленное на видео - только часть) [link]  [ Редактирование 09.10.2024, 08:43 ] Мы порой, с волками споря, Воем в си-бемоль-миноре... | ||
| Наверх |
|
| Baza |
| ||

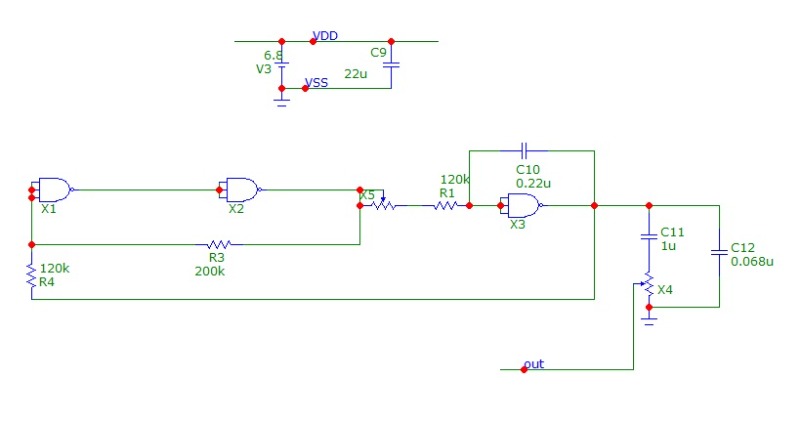

Зарегистрирован: 23.02.2008, 21:10 Местонахождение: Санкт-Петербург Сообщений: 4857 | Хорошие новости, для желающих повторить: На схеме всего одна критичная опечатка. Остальное работает в симуляторе прекрасно Связь 14 вывода надо оставить только с В2а, гирлянду после 10-го оставляем как на схеме по поводу работы самого задающего генератора: схема типична для генераторов на КМОП инверторах, их много. но есть пара нюансов. вместо отдельно генератора, буфера и интегратора, тут сделано всё сразу, первый инвертор сделан на двух элементах, это допустимо, а второй совмещён с интегратором. это позволяет иметь на выходе хороший треугольный сигнал, в независимости от частоты генератора. В модели применены элементы CD4023B, полностью аналогичные 176й и 561й серии [ Редактирование 09.10.2024, 09:41 ] | ||
| Наверх |
|
| Baza |
| ||
Зарегистрирован: 23.02.2008, 21:10 Местонахождение: Санкт-Петербург Сообщений: 4857 | схема при исходных номиналах, диапазон перестройки генератора от 3.5 до 16 Гц [ Редактирование 09.10.2024, 10:12 ] | ||
| Наверх |
|
